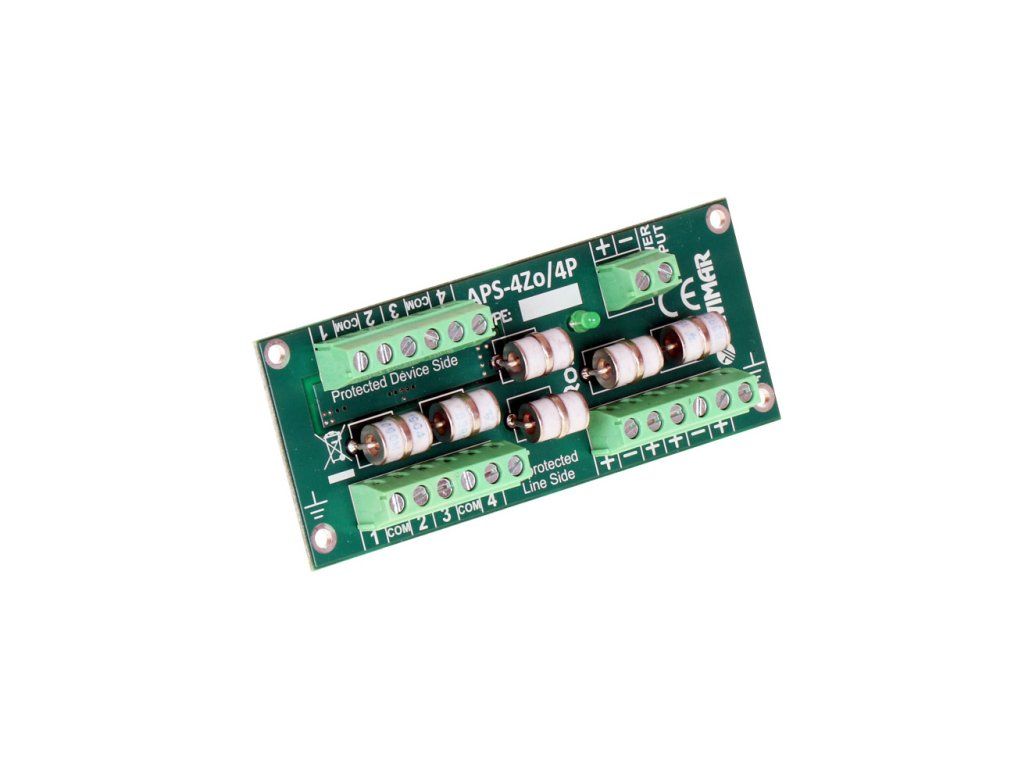

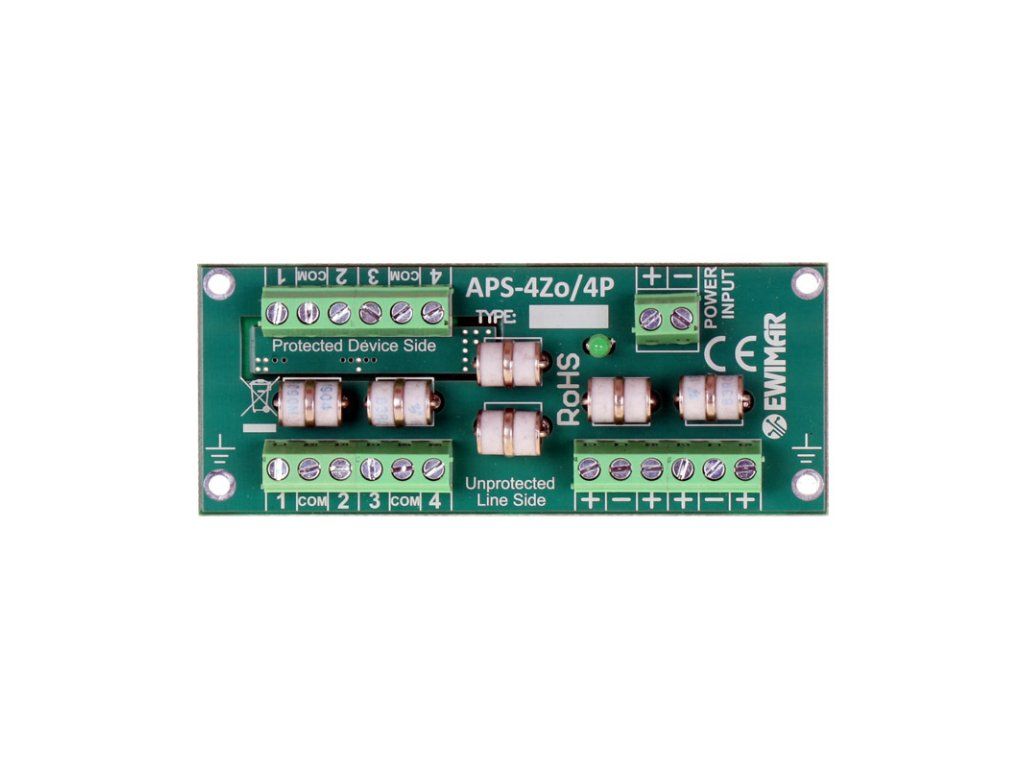

Zaščita pred prenapetostjo za 4 zunanje alarmne senzorje, APS-4Zo/4P - EWIMAR

APS-4Zo/4P je zaščita pred prenapetostjo, katere naloga je zaščititi centrale alarmnih sistemov pred prenapetostmi in strelnimi udarci. Naprava je opremljena s 4 zaščitnimi krogi, namenjeni za signale alarmnih senzorjev in 4 neodvisnimi zaščitnimi krogi napajanja z izolacijo. Zaščita je namenjena uporabi s senzorji, nameščenimi zunaj stavbe, kjer lahko prihaja do iskrice visokega vrednosti iz kovinskih konstrukcij, žlebov ali vodnikov. Poleg ogroženosti samih alarmnih krogov obstaja tudi tveganje poškodbe central in povezanih naprav zaradi močnega porasta napetosti v napajalnih vodnikih. To tveganje je odpravljeno z razdelitvijo zaščite napajalnih krogov s pomočjo super hitrih samodejno resetiranih zaščitnih členov MOSFET. Zaščita je zasnovana kot modul, nameščen v posebnem ohišju skupaj z drugimi moduli, ki lahko tvorijo celovit zaščitni sistem za vse signale alarmne centrale.

Uporabljeni sestavni deli odpravljajo udarne napetosti v vrednosti 10kA za vsak alarmni in napajalni krog, ki izkoriščajo super hitre zaščitne člane MOSFET. To preprečuje vdor napetostnih impulzov nad 18V na zaščiteno stran. To rešitev ustvarja učinkovito zaščitno pregrado za vsak tip alarmnega sistema, ne da bi vplivala na tudi 4-stavne alarmne kroge. Standard terminalov ogrožene in zaščitene strani je bil spoštovan v skladu s standardom priklopa v alarmnih centralah, kar zagotavlja enostavno namestitev in nadaljnje vzdrževanje. Naprave ni mogoče uporabljati na digitalnih (buss) povezavah. Za to je potrebno uporabiti drug model zaščitne naprave.

APS-4Zo/4P prav tako razpolaga z MOSFET zaščitami, ki izolirajo napajanje vsakega alarmnega senzorja. Ta rešitev ščiti pred neutralizacijo skupine senzorjev kratkostične napake na enem od njih. Uporabljeni zaščitni člani imajo zelo malo tokovne histereze in čas reakcije 1uS, kar ne povzroča pomembne porabe toka iz central niti med dolgotrajnim pojavom kratkostične napake. Ta koncept se priporoča za namestitve razreda S.

APS-4Zo/4P - Primer zaščite alarmnih povezav za zunanje senzorje

Tehnična specifikacija
