APS-8P - Zaščita pred prenapolnjenjem napajanja alarmnih senzorjev s separacijo - EWIMAR
Code: EC-25183Product detailed description
Zaščita pred prenapolnjenjem napajanja alarmnih senzorjev s separacijo, APS-8P - EWIMAR

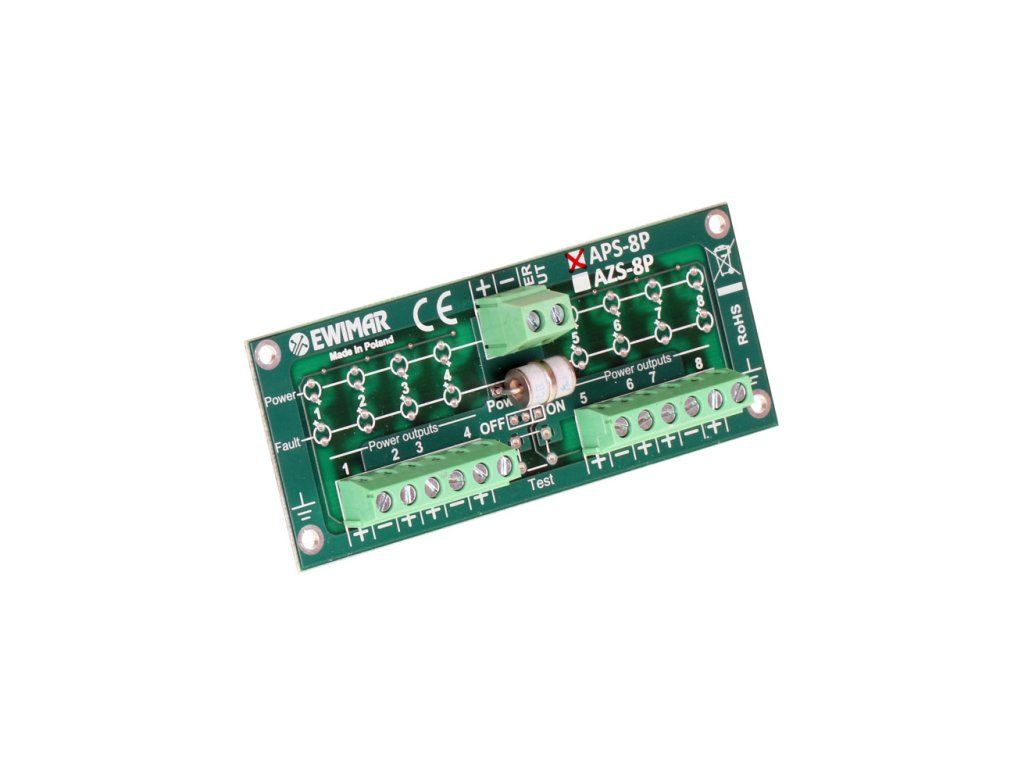

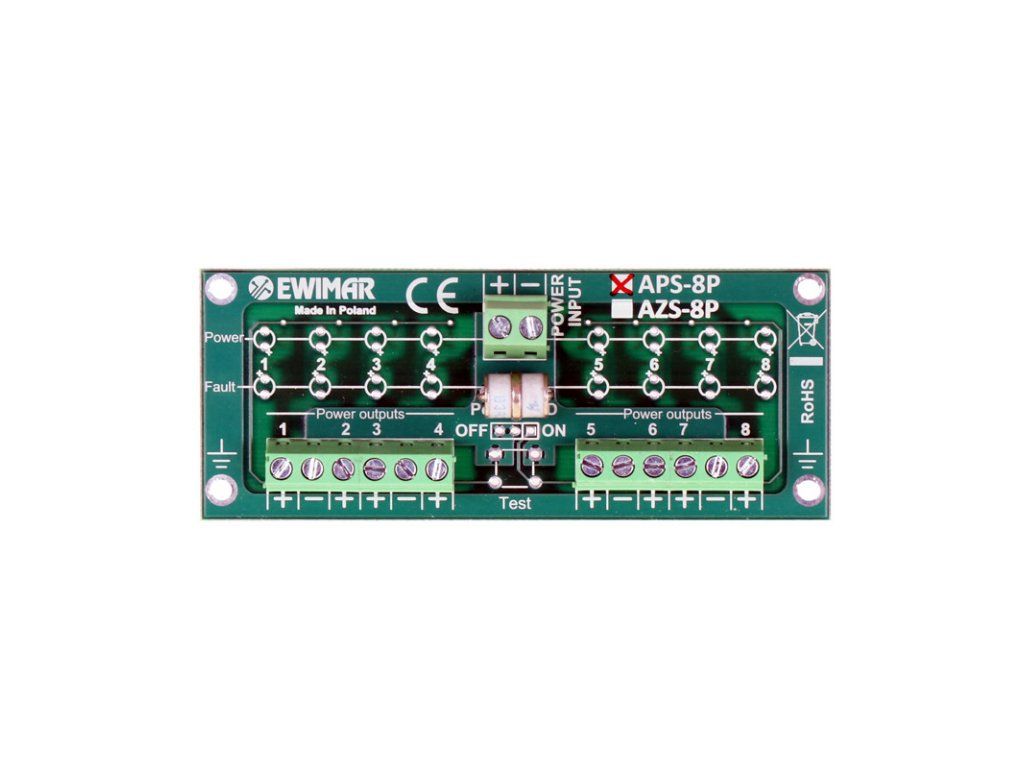

APS-8P je zaščita pred prenapolnjenjem, katere naloga je zaščititi in ločiti napajanje senzorjev alarmnih sistemov razreda S pred posledicami atmosferskih udarov. Naprava ima 8 zaščitnih krogov opremljenih s super hitrimi varovalkami MOSFET, ki v toku 1 uS prekinejo napajalni krog, kjer je prišlo do kratkega stika. To rešitev preprečuje odklop napajanja in izklop drugih senzorjev alarmnega sistema sabotaže, ne da bi povzročila tokovno obremenitev vira in akumulatorja. Kratki stik lahko traja neomejen čas. Po odstranitvi kratkega stika se napajanje v izključenem krogu samodejno obnovi. Zaščita ima vgrajeno funkcijo zaščite pred prenapolnjenjem. Ta funkcionalnost zagotavlja alarmne povezave centralne enote pred poškodbami, ki so posledica atmosferskih udarov in udarnih tokov do vrednosti 2kA. Zaščitni krog odvede indukcijske potenciale na zemljo preko PE povezave. APS-8P je izdelan v obliki modula nameščenega v posebnem ohišju skupaj z drugimi moduli, ki lahko tvorijo celovit zaščitni sistem za vse signale alarmne centralne enote. Za popolno zaščito pred prenapolnjenjem 8 alarmnih povezav se priporoča uporaba zaščite v kombinaciji z modulom APS-8Zi/1P
APS-8P - Primerna zaščita alarmnega sistema razreda SA4
Tehnična specifikacija
| APS-8P | |
|---|---|
| Zaščitni krogi | |
| Število zaščitnih krogov | 8 |
| Vstopno / izhodna sponka | Sponke na vijake |
| Nazivna napetost DC (linija-zemlja) UN | 90V DC |
| Maksimalna stalna delovna napetost (linija-zemlja) UC | 110V DC |
| Raven zaščite 1kV/s (linija-zemlja) UP | 600V |
| Udarni tok C1 (8/20µS, linija-zemlja ) Iimp | 2kA |
| Nazivna napetost DC (linija-linija) UN | 13.8V DC |
| Maksimalna stalna delovna napetost (linija-linija) UC | 15V DC |
| Raven zaščite 1kV/s (linija-linija) UP C3 | 20V (upoštevajoč MOSFET) |
| Udarni tok C1 (8/20µS, linija-linija ) Iimp | 2kA (upoštevajoč MOSFET) |
| Izklopni element | Varnostna naprava MOSFET |
| Serijski upornik | 10 / linijo |
| Nazivni tok IN | 100mA / linijo |
| Splošno | |
| Uporaba | Notranja |
| Način montaže | Posvečeno ohišje |
| Delovna temperatura | -30C~60C |
| Dimenzije | 102 x 41 x 25 mm |
Additional parameters
| Category: | Domovni alarmi |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5904041751264 |
