APS-8Zi/1P - Zaščita 8 notranjih linij varnostnega sistema in napajanja - EWIMAR

Product detailed description

Zaščita 8 notranjih linij centralne varnostne naprave in napajanja, APS-8Zi/1P - EWIMAR

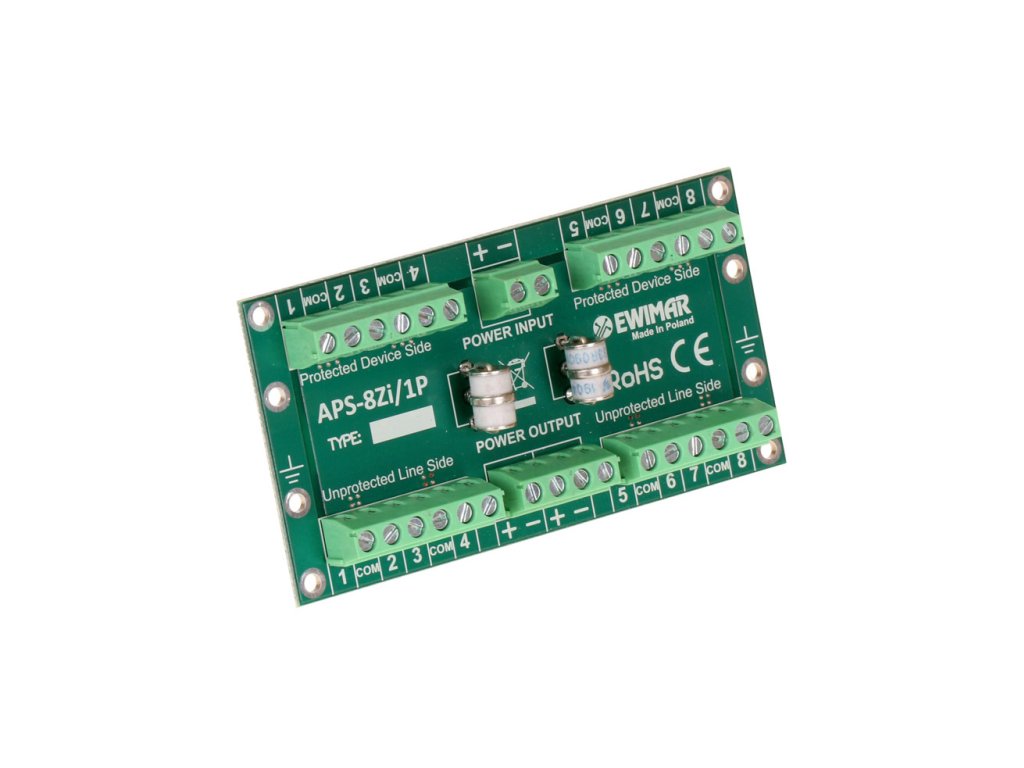

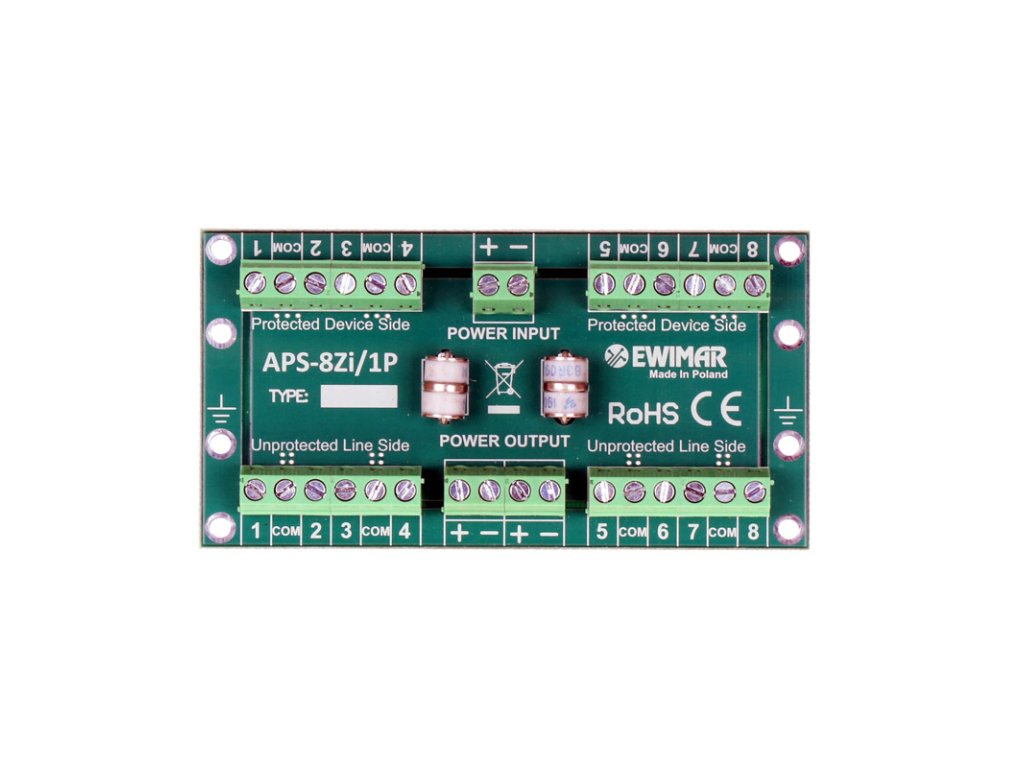

APS-8Zi/1P je modul, katerega naloga je zaščita central varnostnih sistemov pred prenapolnjenji in atmosferskimi udarci. Naprava je opremljena z 8 zaščitnimi potmi, namenjenimi za signale alarmnih senzorjev in eno skupno zaščitno potjo za njihovo napajanje. Zaščitnik je izdelan v obliki modula, nameščenega v posebnem ohišju skupaj z drugimi moduli, ki lahko oblikujejo kompleksni zaščitni sistem za vse signale centralne varnostne naprave. Zaščita eliminira pojav prenapolnjenj, indukiranih v alarmnih kablih med atmosferskimi nevihtami. APS-8Zi/1P uporablja posebne rešitve, ki #odstranjujejo preskoke iskrice, ki poskušajo prodreti v varnostni sistem iz drugih inštalacij in odvajajo električni naboj v zemljo. Naprava je namenjena uporabi s senzorji, nameščenimi znotraj stavbe.

vsaka linija alarmnega vodnika je opremljena z neodvisnimi zaščitnimi vezji z učinkovitostjo 2kA, ki uporabljajo super hitre varovalke MOSFET. To preprečuje prodiranje napetostnih impulzov nad 18V na zaščiteno stran. Ta pristop ustvarja učinkovito zaščitno oviro za vsak tip varnostnega sistema, pri čemer ne vpliva niti na 4-stavne alarmne obvode. Standard priključkov ogrožene in zaščitene strani je bil ohranjen v skladu s standardom priključitve na centralne varnostne sisteme, kar zagotavlja enostavno namestitev in kasnejše vzdrževanje. Naprava ne sme biti uporabljena za digitalne (priključne) linije. Za ta namen je potrebno uporabljati drug model zaščitne naprave.

Vsi napajalni kabli iz senzorjev celotnega modula so povezani na eno zaščitno pot napajalne linije, katero je opremljen omejevalnik. APS-8Zi/1P na zaščiteni strani ima dvojno terminal, ki poenostavi povezovanje večjega števila kablov. Ker kratkostična napaka na eni od napajalnih vezij povzroči aktivacijo zaščite centralne in odklop od napajanja večjega števila senzorjev, rešitev s skupnim napajanjem ni priporočena za inštalacije razreda S in za zunanje senzorje. Za navedene rešitve je potrebno dodatno uporabiti modul APS-8P.

APS-8Zi/1P - Primer zaščite alarmnih linij

Tehnična specifikacija
