AQUA Plus - Digitalni pasivni infrardeči senzor - SATEL
Koda: EC-01077Podroben opis izdelka

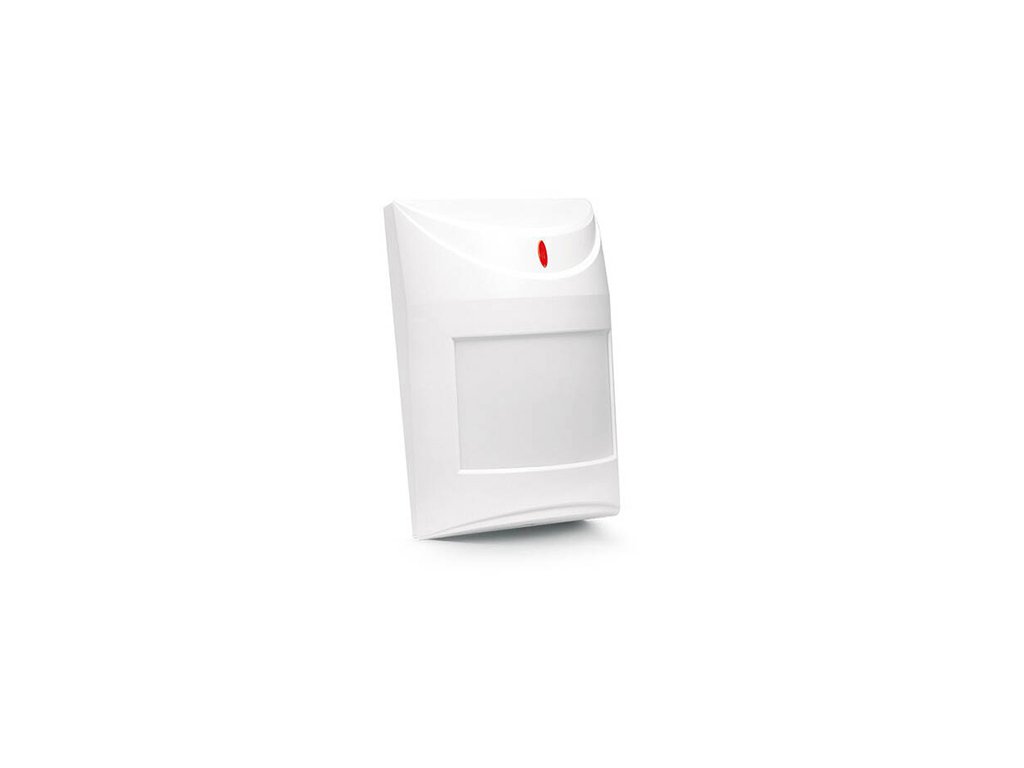

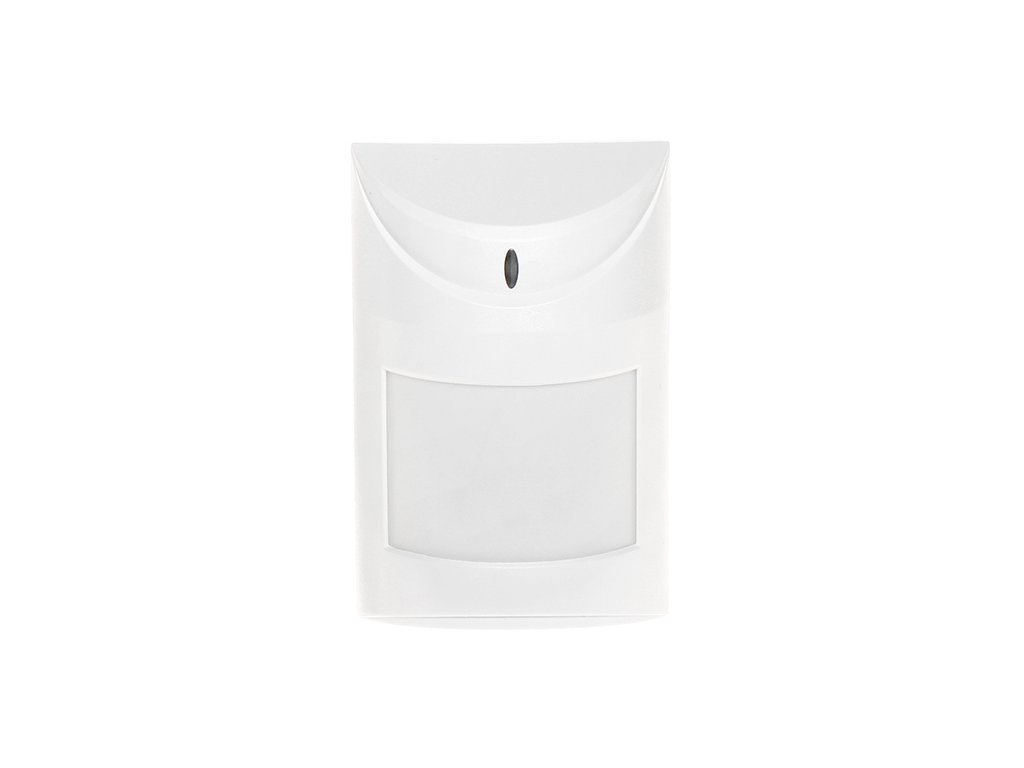

AQUA Plus - Digitalni pasivni infrardeči detektor - SATEL
AQUA Plus je digitalni pasivni infrardeči detektor, opremljen z dvojno pyroelementom in digitalnim detekcijskim algoritmom. Zaradi uporabe dvojekanalne analize signala z pyroelementa (vrednostne in količinske) ter mehanizma kompenzacije temperature se detektor ponaša z visoko občutljivostjo in odpornostjo na motnje. Varianta zamenljive Fresnelove leče in regulacija občutljivosti omogočata prilagoditev značilnosti delovanja detektorja zahtevam stranke.

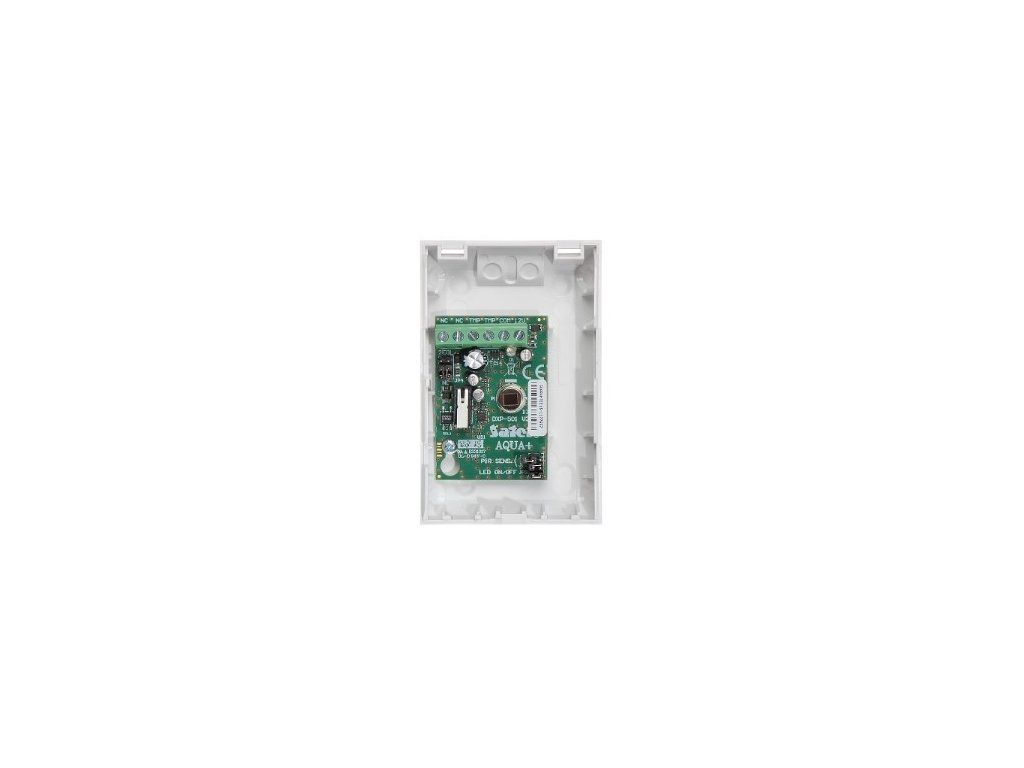

AQUA Plus ima vgrajeno možnost predalarmiranja in kontakt za sabotiranje, ki ščiti pred odprtjem ohišja. Poleg tega je elektronska plošča detektorja opremljena s parametrovnimi upori, kar poenostavi montažo in povezavo s sistemom za alarm.
AQUA Plus izpolnjuje zahteve Grade 2 norme EN-50131.
Lastnosti:
- Vgrajeni parametrovni upori
- Digitalni detekcijski algoritem
- Zamenljive Fresnelove leče
- Funkcija predalarmiranja
Tehnične specifikacije:
- Napajalno napetost (±15%): 12V DC
- Odkritna hitrost gibanja: 0,3…3 m/s
- Obseg delovnih temperatur: -30°C ~ +55 °C
- Priporočena višina namestitve: 2,4 m
- Tok v pripravljenosti: 10 mA
- Maksimalni tokovni povpraševanje: 12 mA
- Dovoljeno obremenitev kontaktov releja (rezistivno): 40 mA / 16V DC
- Ekološka kategorija po EN50130-5: II
- Čas signala alarma: 2 s
- Izpolnjeni standardi: EN50130-5, EN50131-1, EN50131-2-2, EN50130-4
- Stopnja varnosti po EN50131-2-6: Grade 2
- Dimenzije:63 x 96 x 49 mm
- Teža: 90 g
Sl. 1 Shema povezave detektorja AQUA Plus
Natančnost detekcije
Fresnelova leča
Z uporabo t.i. Fresnelove leče v modelu AQUA Plus, kot element, ki usmerja sevanje na pyroelement, detektor natančno reagira na spremembe, ki se pojavljajo na njegovem detekcijskem polju.Priporočila za namestitev detektorja AQUA Plus:
- Satel AQUA Plus je notranji detektor - ni primeren za zunanjo uporabo
- Optimalna višina namestitve za ta model je ~2.4 m
- Priporočljivo je izogibati se namestitvi naprave v bližini toplotnih virov, kot so radiators ali peči
- Detekcijsko polje detektorja AQUA Plus ne bi smelo vključevati zunanjih oken
Tehnična specifikacija:
| AQUA Plus | |
|---|---|
| Splošno | |
| Odkritna hitrost gibanja | 0,3…3 m/s |
| Dimenzije ohišja | 63 x 96 x 49 mm |
| Obseg delovnih temperatur | -30…+55 °C |
| Priporočena višina namestitve | 2,4 m |
| Nazivna napetost (±15%) | 12 VDC |
| Dovoljeno obremenitev kontaktov releja (rezistivno): | 40 mA / 16 V DC |
| Teža | 90 g |
| Ekološka kategorija | II
Dodatni parametri
| Kategorija: | Detektorji gibanja |
|---|---|
| Teža: | 0.5 kg |
| EAN: | 5905033335349 |
