IMPULZNI VIR AUPS-70-120-XL1 ZA CCTV - ATTE
Bufferirani impulzni vir ATTE AUPS-70-120-XL1 je vir, ki omogoča učinkovito napajanje zahtevnih elektronskih naprav, predvsem naprav kot so: IP nadzorne kamere, snemalniki industrijske televizije CCTV ali sistemi za nadzor dostopa KD itd. Konstrukcija je bila zasnovana z mislijo na napajanje instalacij, ki zahtevajo zagotovitev neprekinjenega zanesljivega napajanja 24 ur na dan. AUPS-70-120-XL1 je bufferirani impulzni vir, pripravljen za učinkovito delo z suhim in svinčeno-kislinskim akumulatorjem. Posebna jeklena škatla, v kateri je naprava nameščena, zagotavlja enostavno zaključenje kablov znotraj zgradbe in rešuje težave s postavitvijo naprave.
Tehnične lastnosti:
- Napajanje: 190 ÷ 260V AC 50Hz
- Akumulator: 1x gelni ali AGM akumulator 12V/18Ah
- Moč vira: 72W
- Učinkovitost: 90%
- Izhodna napetost: 12V DC +/-15%
- Izhodni tok: 6A
- Tok polnjenja akumulatorja: 1A ali 2A (opcijsko s povezavo JP1)
- Signalizacija dela: LED diodes
- LED1 rumena
- LED2 zelena
- LED3 rdeča
- Tehnični izhodi: OUF, ACF

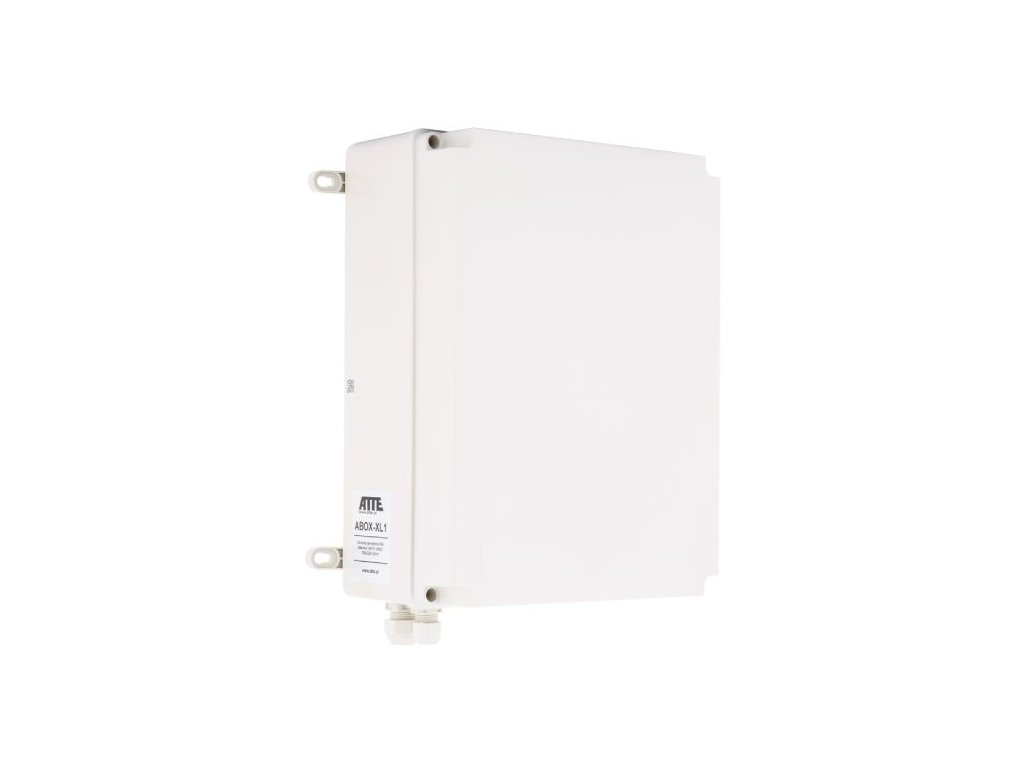

- Ohišje: ABOX-XL1 (material-plastika)
- Stopnja zaščite: IP56
- Dimenzije: 1,50 kg

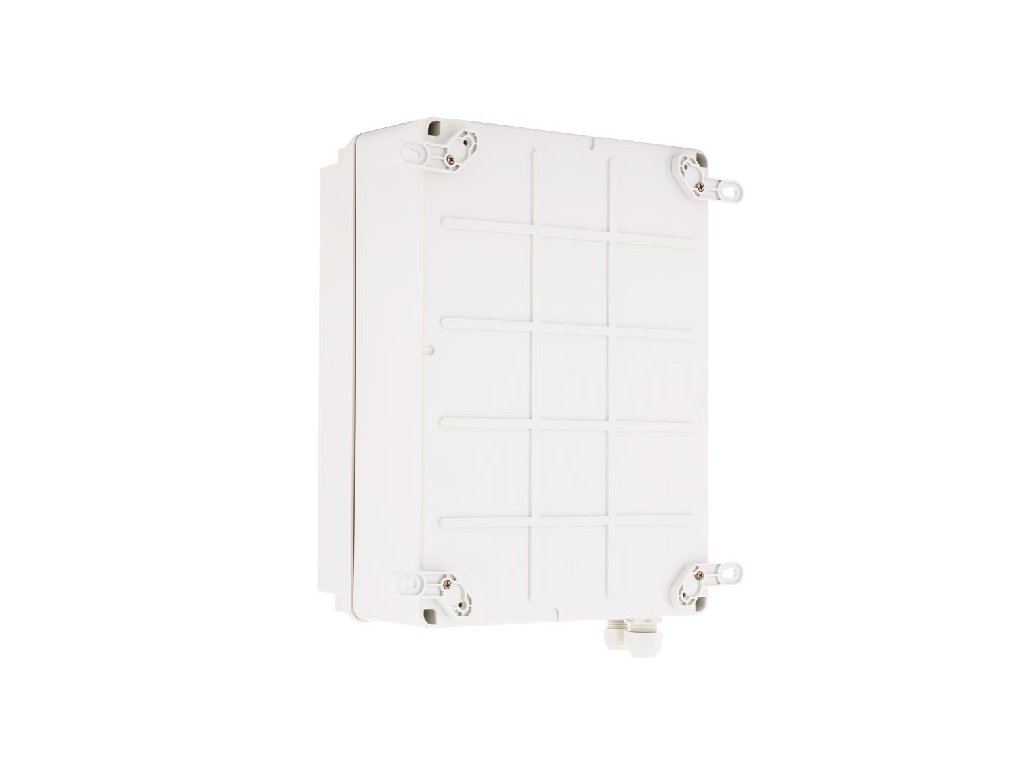

- Montaža: Stenska montaža s pomočjo montažnih nosilcev
AUPS-70-120-XL1 zagotavlja celovito rešitev za izzive, povezane z zanesljivim napajanjem naprav industrijskega nadzora CCTV in naprav, ki zahtevajo učinkovito vzdrževanje napajanja ter zagotavljanje neprekinjenega delovanja v primeru okvare. Vredno je omeniti tudi visoko učinkovitost bufferiranega vira na ravni 90%. Na ta način so bili odstranjeni problemi s pregrevanjem notranjosti ohišja. Prav tako je treba omeniti zaščitne mehanizme: izdelek je opremljen z učinkovitimi zaščitami proti kratkemu stiku (SCP), prenapolnjenju (OLP), toplotno (OHP) in prenapolnjenjem. Zaščita je bila implementirana tako na izhodu vira, kot tudi na strani omrežnega napajanja 230 VAC.
Zelo pomembno za funkcionalnost vira AUPS-70-120-XL1 je tudi dejstvo, da ima vezja, ki ščitijo akumulator pred prekomernim praznjenjem (zaščita UVP) in dodatno zaščito pred obrnjeno polarizacijo. Poleg tega je treba poudariti, da bufferirani impulzni vir ponuja možnost zagon brez omrežnega napajanja ter nadzor dela in integracijo z drugimi sistemi preko posebno pripravljenih tehničnih izhodov OUF in ACF.
Tehnična specifikacija:
| AUPS-70-120-XL1 | |
|---|---|
| Splošno | |
| Akumulator | 1 x gelni ali AGM akumulator 12V / 18Ah |
| Napajanje | 190 ÷ 260V AC, 50Hz |
| Moč vira | 72W |
| Učinkovitost | 90% |
| Izhodna napetost | 12V DC +/-15% |
| Izhodni tok | 6A |
| Tok polnjenja akumulatorja | 1 A ali 2 A (opcijsko s povezavo JP1) |
| Zaščita vhodnega vira | Odklopnik z počasno reakcijo 3,15A |
| Zaščita izhoda vira | Napajanje iz omrežja: Delo z akumulatorjem: |
| Zaščita vezja akumulatorja | Zaščita pred obrnjeno povezavo akumulatorja in prenapolnjenjem: Odklopnik z počasno reakcijo 6,3A Odklop akumulatorja pri napetosti pod 10,2 V z avtomatskim obnovitvijo po priključitvi omrežnega napajanja |
| Signalizacija dela | LED1 (rumena) - prisotnost omrežne napetostiLED2 (zelena) - prisotnost izhodne napetostiLED3 (rdeča) - polnjenje akumulatorja |
| Tehnični izhodi | OUF – manjkajoča napetost +DC_OUT ACF – manjkajoča AC napetost Izhodi tipa odprt kolektor z maksimalno obremenitvijo 50mA (vsak izhod) |
| Zagon ob manjkajočem AC napajanju | Avtomatski zagon vira po priključitvi akumulatorja|
| Delovni pogoji | Temperatura: -20oC ÷ 50oC|

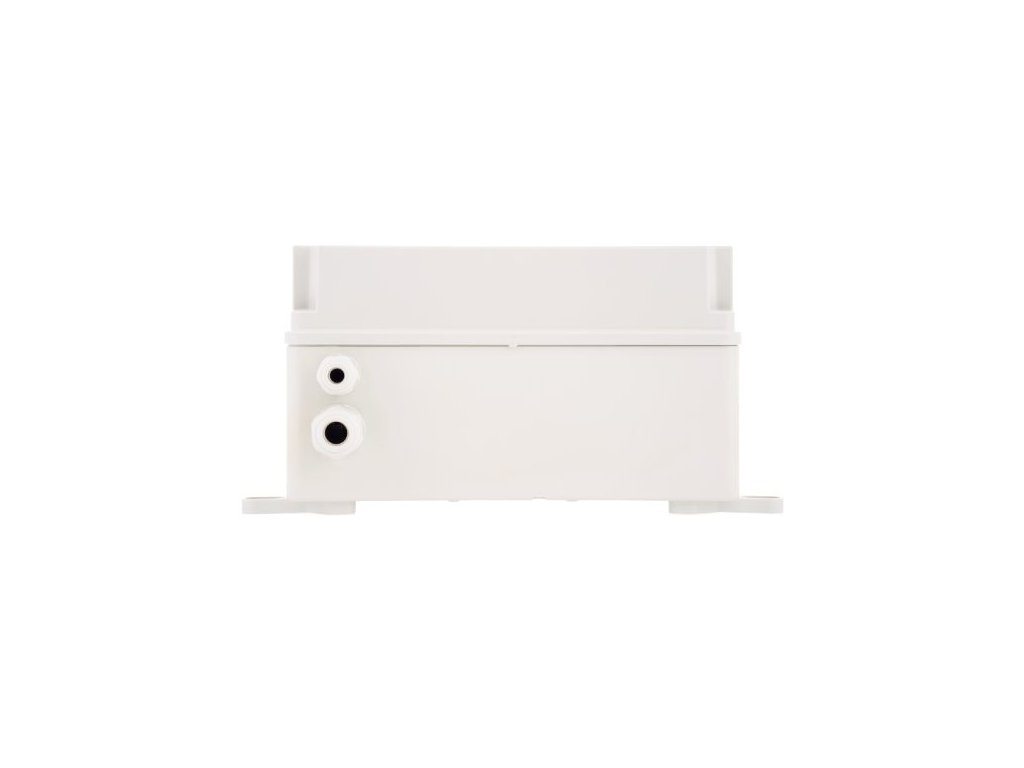

| Ohišje | Ohišje ABOX-XL1Material ohišja - plastikaSiva barva (RAL7035) Nameščene prehodke 1 x M16, 1 x M20 |
| Stopnja zaščite | IP56|
| Opombe Stenska montaža s pomočjo montažnih nosilcev (v embalaži) | |
| Dimenzije | W=300, H=220, D=120 mm|
| Teža | 1,50 kg
Additional parameters
| Category: | Stikalni napajalniki |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5902143690993 |
| Hmotnost: | 1,50 kg |
