Komplet za brezžični prenos videa, AV-500-4HD - EWIMAR

AV-500-4HD je komplet, katerega naloga je brezžični prenos videosigna v visoki ločljivosti. Naprava uporablja pasovno širino ISM 5.8GHz, ki ne zahteva dovoljenja za uporabo, deluje na kratkih razdaljah. Komplet sodeluje s sistemi industrijskih kamer in snemalnikov DVR, ki delujejo v standardih AHD, HD-CVI, HD-TVI in PAL (CVBS) z razločljivostmi 960H, 720P/960P in 1080P. AV-500-4HD-L ima možnost podpore 1 video kanala, pri katerem se slika prenaša v realnem času brez zakasnitve, vidne pri rešitvah IP. Komplet je združljiv s snemalniki in kamerami, kot so HikVision, Dahua in druge 4-sistemske kamere, ki uporabljajo zgoraj navedene video standarde.

Radijski prenos slike HD

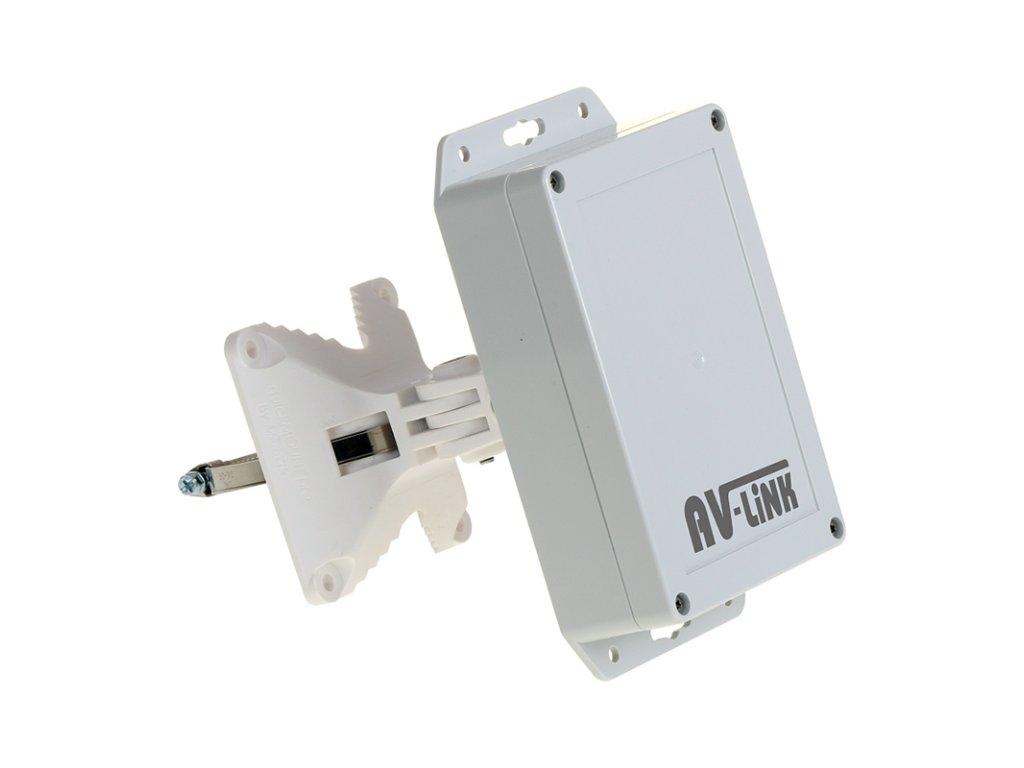

Število razpoložljivih radijskih kanalov je odvisno od ločljivosti priključenih kamer glede na širino dovoljenega pasu ISM (960H/720P/960P - 4 kanali, 1080P - 2 kanala). Za ločljivost 1080P se brezžični doseg razlikuje glede na priključeni standard kamer in je: AHD - 500 metrov, HD-CVI - 400 metrov, HD-TVI - 300 metrov. Za nižje ločljivosti je brezžični doseg najmanj 500 metrov za vsak od standardov. Zgornje vrednosti se nanašajo na območje z veliko radijskimi motnjami na prostem in se lahko razlikujejo glede na razmere. Komplet vsebuje stenski-stolpni nosilec, nastavljiv v dveh ravninah, kar omogoča montažo naprave v vseh pogojih brez potrebe po uporabi dodatnih pripomočkov.

Namestitev in nastavitev

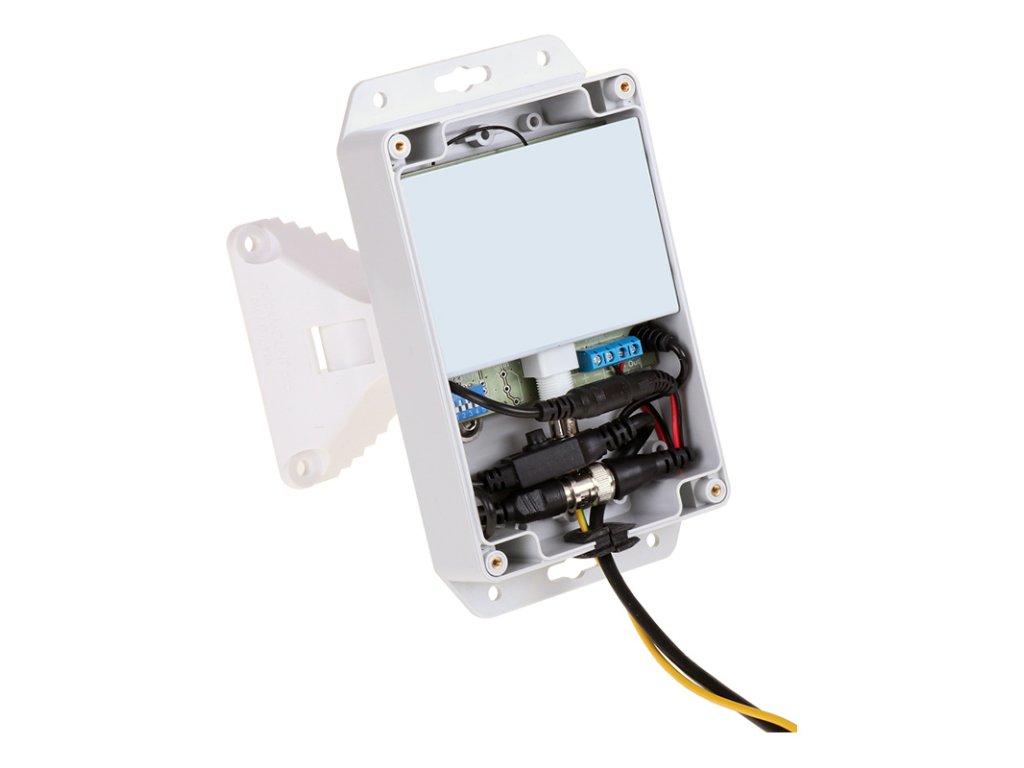

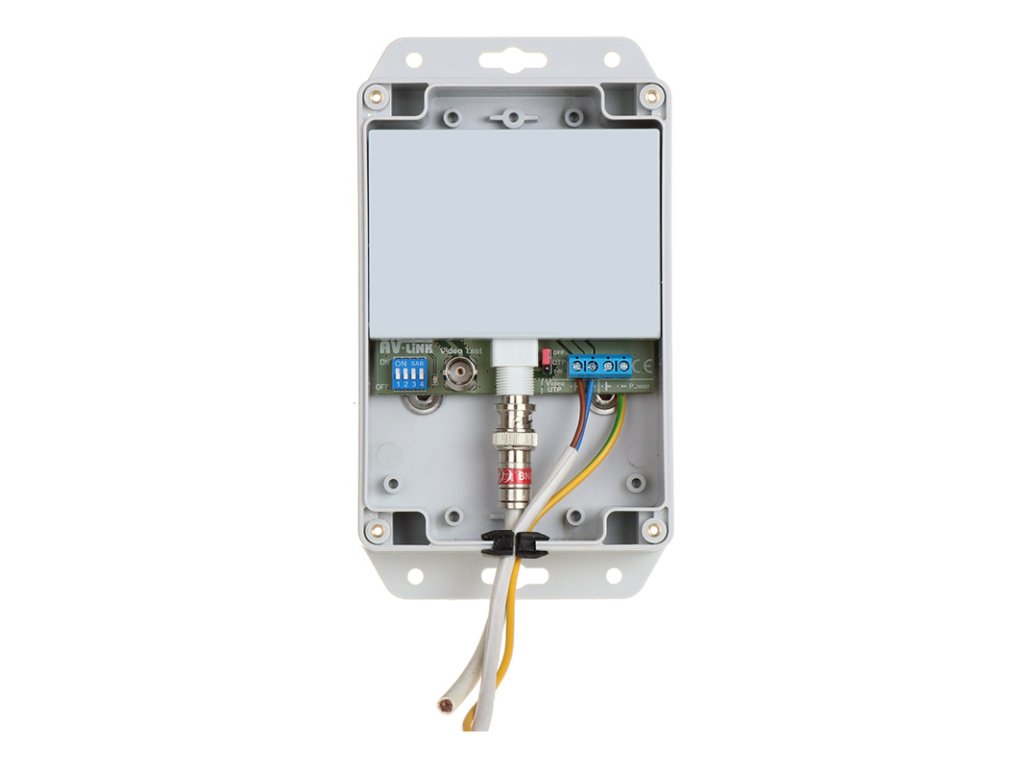

Oddajnik in sprejemnik imata visoko kakovostno zaščito pred prenapolnjenjem, 2kA (serija Extreme) za Video in 5kA za napajanje. Ta rešitev med nevihtnimi tokovi bistveno zmanjšuje verjetnost poškodbe kompleta in povezanih naprav. Poleg tega je oddajnik opremljen s kompletnim naborom povezav, ki čim bolj poenostavijo povezavo kamere, nameščene v bližini in skrivanje njenega kabla znotraj njene ohišja. Oddajnik, ki uporablja vgrajeno zaščito pred prenapolnjenjem, prav tako ščiti priključeno kamero v primeru, da je nameščena v bližini. Če je kamera oddaljena, se priporoča povezava dodatnega zaščitnika pred prenapolnjenjem na kamero. V vsakem primeru se priporoča povezava zaščitnika pred prenapolnjenjem, primernega za uporabljeni kabel, da se prepreči poškodba snemalnika. AV-500-4HD ima posebne prehodke, ki omogočajo, da vsi povezovalni kabli ne zahtevajo rezanja med namestitvijo ali servisnimi deli, če jih je treba popolnoma odstraniti. Povezava z snemalnikom DVR se lahko izvede z uporabo koaksialnega kabla ali UTP zvitih parov, zahvaljujoč vgrajenemu impedančnemu pretvorniku - prav tako zaščitenemu s zaščito pred prenapolnjenjem (OVP).

AV-500-4HD - možnosti povezave

Priporočljivo je uporabljati komplet z snemalniki priznanih blagovnih znamk. Opravljeni so bili testi, ki so pokazali, da nekateri najcenejši večsistemskih snemalniki DVR neznanih blagovnih znamk kažejo nestabilno delovanje s kompletom.
