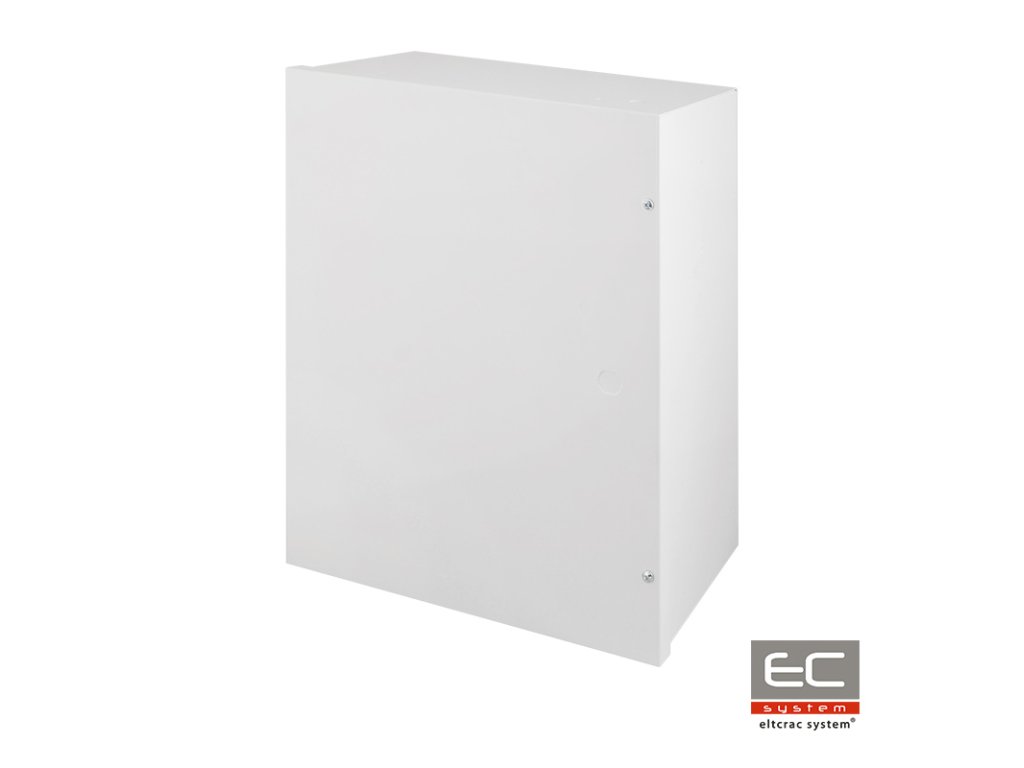

AWO200K - Omara 17/TRP50/DSPR/L/ dvojstopenjska - Pulsar

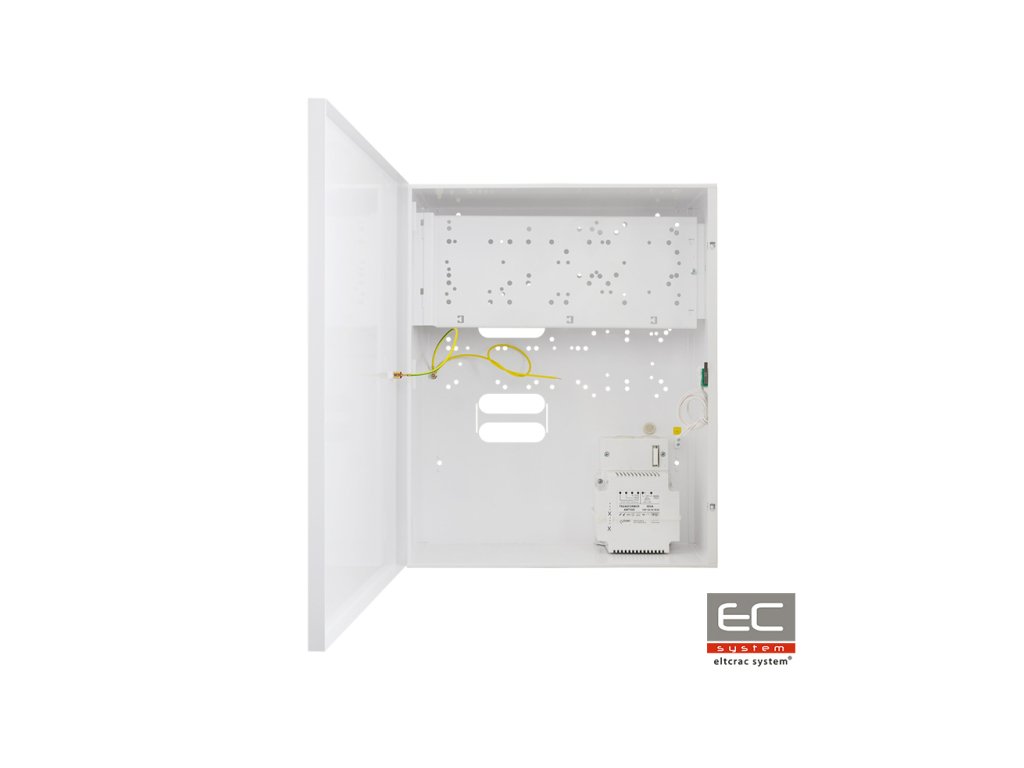

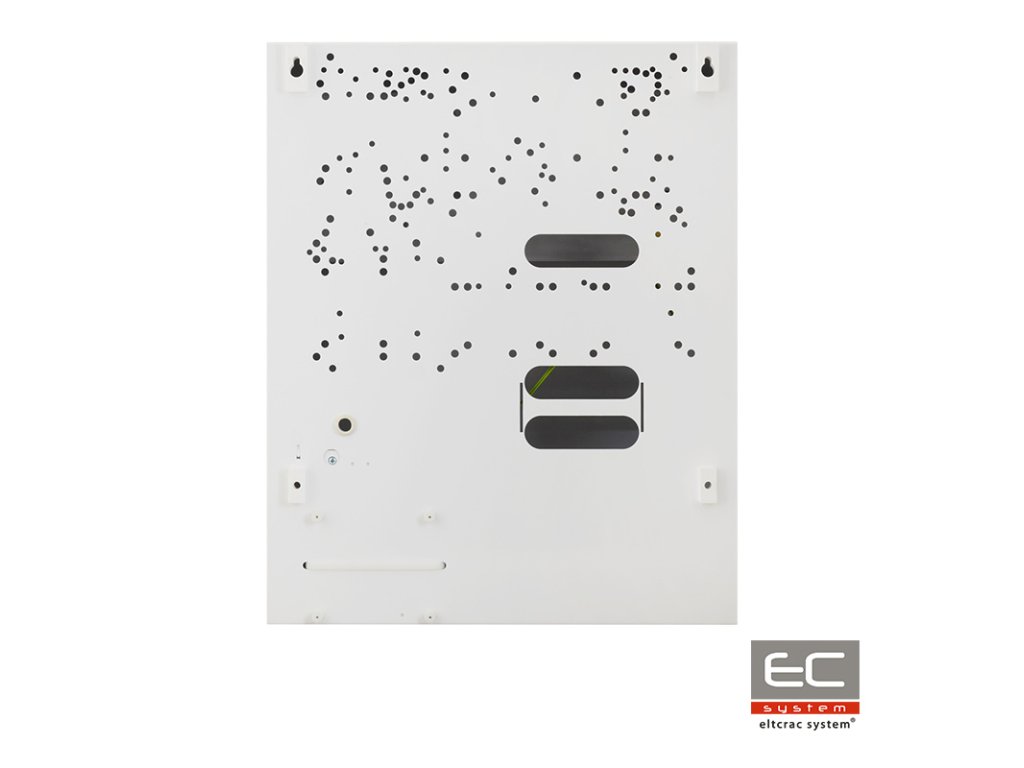

Omara je bila zasnovana kot del sistemov SSWiN, KD, ter tudi v takih, kjer poleg osnovnih elementov, kot sta centralna enota in ekspanzivni moduli, potrebujemo tudi namestitev komunikacijskega modula. Svoje uporabo najde pri montaži: centralne krmilne plošče, kontrolerja sistema KD in dodatnih modulov, radijskega ali GSM oddajnika, drugih posebnih naprav. AWO200K je dvojstopenjski model. Zaradi te rešitve omara omogoča postavitev občutno večjega števila naprav kot pri standardni različici. Spodnja raven vsebuje odprtine za centralne in ekspanzivne modele. Zgornja raven vsebuje poleg odprtin za ekspanzivne module tudi odprtine za komunikacijske module, npr. lahko so nameščene naprave: GORKE – ATG; ROPAM – BASIC in MULTI GSM; SATEL – ETHM, GSM LT1, LT2, GPRS-T1/T2/T4. Poleg tega se na vrhu omare nahajajo prehodi za GSM antene.

Značilnosti:

• Zunanji dimenzije omare: Š=350, V=435, H+H1=140+8 [+/- 2mm]
• Zunanji dimenzije sprednje plošče: Š₁ =355, =440 [+/- 2mm]
• Dimenzije montažnega lista: Š₂=310, =135 [+/- 2mm]
• Delovna globina 1/2: H₂=62, H₃=75 [+/- 2mm]
• Čista/bruto teža: 6,30kg / 7,00kg [+/-0,1kg]
• Prostor za akumulator: 17Ah/12V svinčena-železna suha (SLA)
• Transformator: TRP 50VA/16V/18V/20V v omari PC/ABS v razredu UL94- V0, IP30
• Napajanje: 230V/AC (-15%/+10%), 50Hz, 250mA (max.)
• Izhod napajanja: U1=16V/AC ali U2=18V/AC ali U3=20V/AC(-5%,+15%),I1=3,0A ali I2=2,8A ali I3=2,5A(max.)
• Obratovalni pogoji: II razred okolja, -10°C÷ 40°C
• Obdelava: pločevina DC01, debelina: 0,7mm, protikorozijska zaščita, barva: RAL 9003
• Uporaba: za notranje prostore
• Antisabotna zaščita: 1 x mikroskop: odpiranje omare, 0,5A@50V/DC max. NC- normalno zaprti kontakti
• Zaklepanje: zavarovano: vijak s valjasto glavo x 2
• Opombe: možnost namestitve ključavnice, ima odmik od stene (podlage) - 8mm
• Izjave, garancije: CE, 2 leti od datuma izdelave
