AWZ516 - Časovni relejski modul PC1 - Pulsar
Code: EC-06844Product detailed description

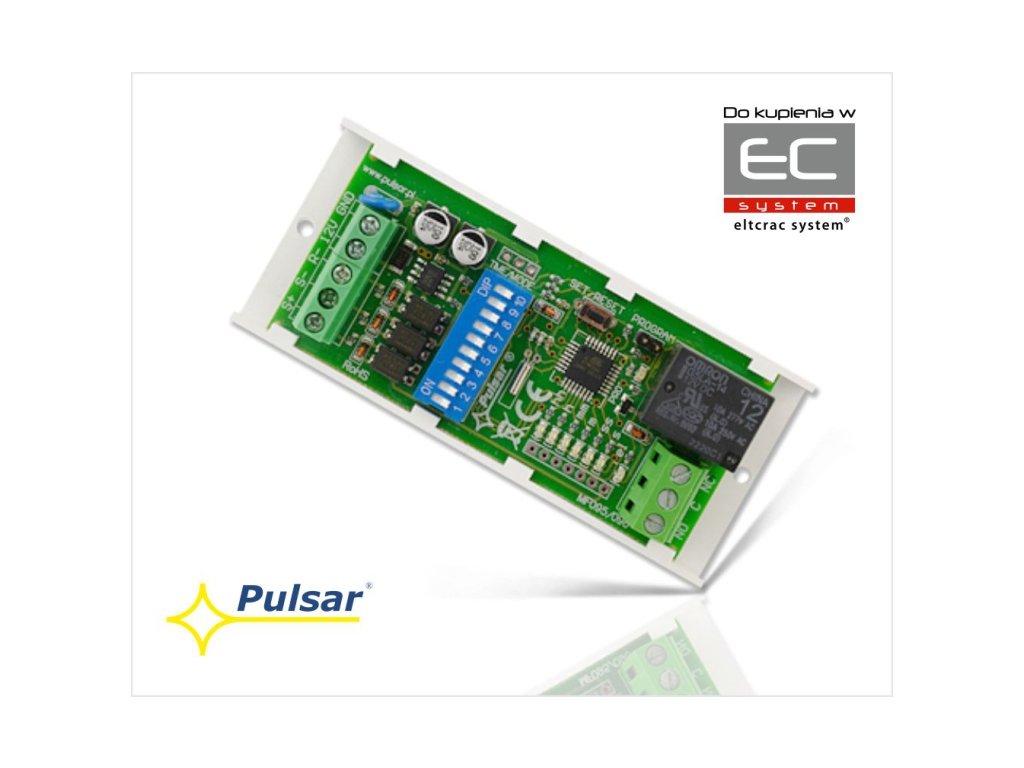

Časovno relé AWZ 516 PC 1 - Pulsar

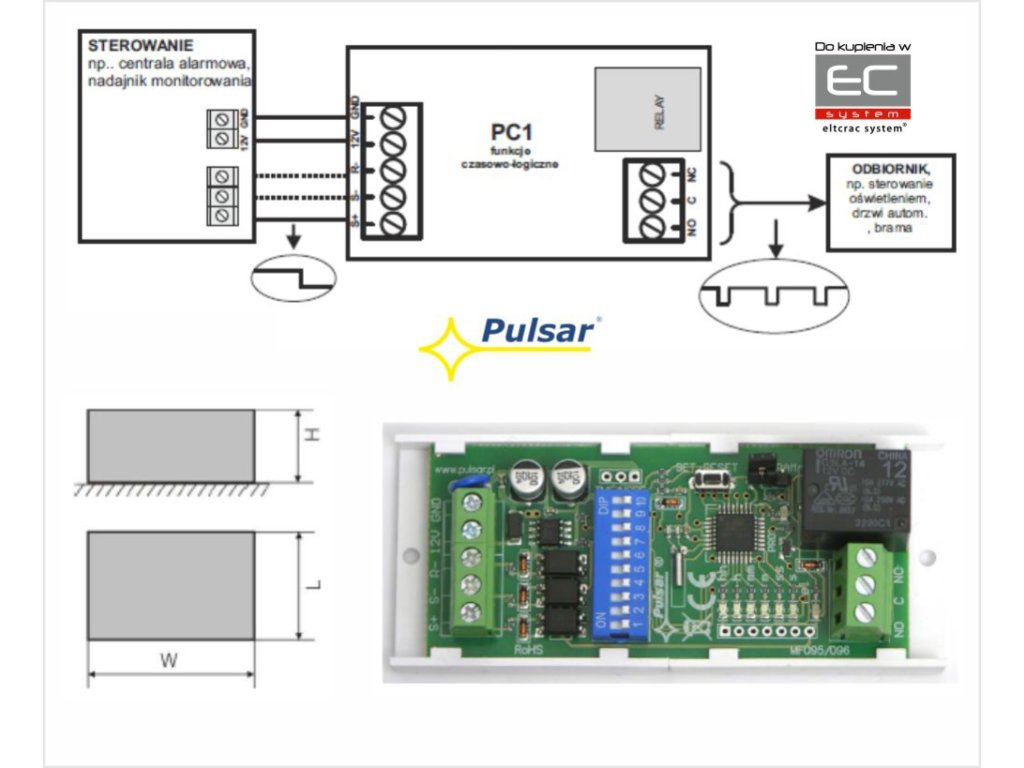

Časovno relé AWZ 516 PC 1 podjetja Pulsar omogoča realizacijo 1 od 8 časovno-logičnih programov. Naprava se odlikuje z univerzalnostjo, visoko natančnostjo merjenja časa, ki temelji na silicijevem oscilatorju, in možnostjo natančnega in ponovljivega nastavljanja. Relé se lahko uporabi za podaljšanje kratkih krmilnih impulzov, npr. za nadzor dela spojnih zakov, elektromagnetnih razbremenilnikov, bistabilnega krmiljenja itd. Relé lahko služi za ustvarjanje prehoda v projektih nadzora dostopa z logičnimi odvisnostmi od stanja: krmilnika, senzorja odpiranja vrat (kontaktora), izhodnega gumba itd.
Tehnični parametri:
- Napajanje: 10÷14VDC
- Osem programov časovno-logičnih
- Čas nastavitve: od 1s do 99h
- Shranjevanje parametrov: do nevolatilne pomnilnika
- Signalizacija: optična
- Garancija: 2 leti od datuma proizvodnje
Tehnična specifikacija:
| AWZ 516 PC1 | |
|---|---|
| Splošno | |
| Napetost tuljave relé | 10÷16V DC |
| Tok tuljave relé | 20 mA / 65 mA @24VDC |
| Vhod S+ | krmiljenje 10÷16V DC |
| Vhod S- | krmiljenje 0V (GND) |
| Vhod R- | krmiljenje 0V (GND) |
| Število časovno-logičnih programov | 18 (možnost realizacije časovno-logičnega programa po naročilu) |
| Tok kontaktov relé | 6A max. |
| Časovni razponi | 0,1s ÷ 100h (shranjeno v pomnilniku EEPROM) |
| Število relé | 1 |
| Maksimalna napetost preklopa | 250V AC /30V DC |
| Maksimalni tok preklopa | 10A |
| Maksimalni upor kontakta | manj kot 100 mOhm |
| Optična signalizacija |
|
| Pogoji delovanja | II. razred okolja, -10°C÷ 40°C, relativna vlažnost 20%...90% brez kondenzacije |
| Ohišje | konstrukcija tipa “open-frame”, IP00 |
| Dimenzije | L=120, W=43, H=22 [mm, +/-2] |
| Namestitev | montažna trak ali montažne vijake x2 (luknje 3mm) |
| Čista teža / bruto teža | 0,006 / 0,11 [kg] |
Additional parameters
| Category: | Časovna releja |
|---|---|
| Weight: | 0.5 kg |
| EAN: | 5906881444306 |
| Hmotnost: | 0,006 / 0,11 [kg] |
