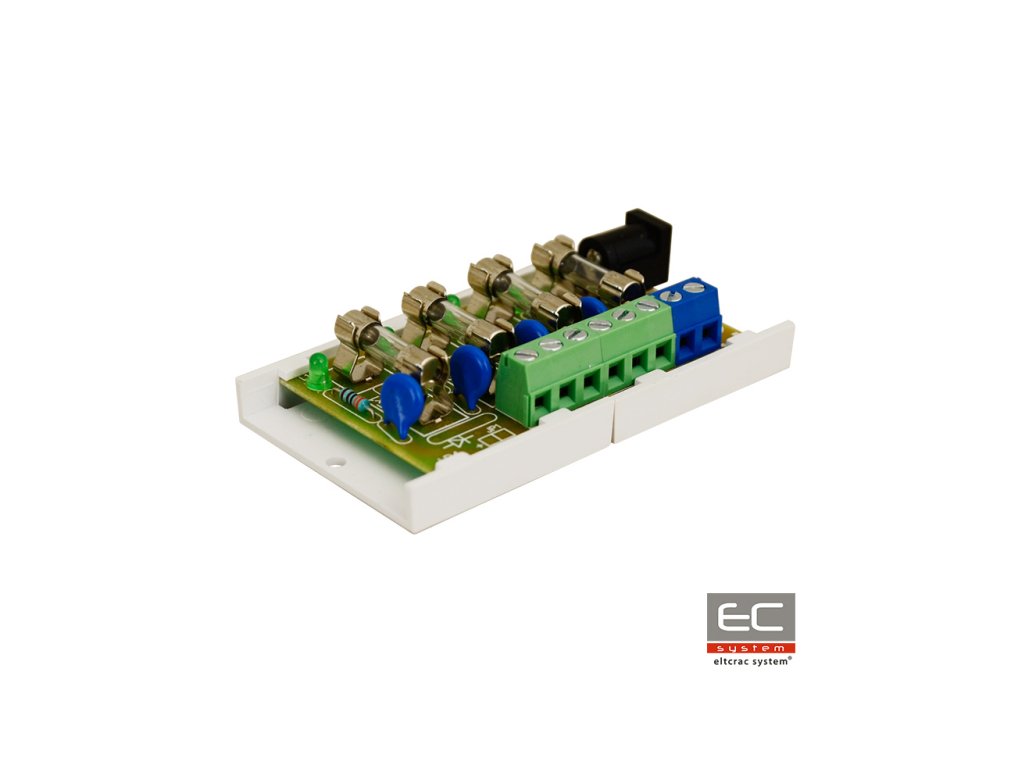

AWZ576 LB4/0.3-1.0A/FTA modul za varovalne fuse - Pulsar

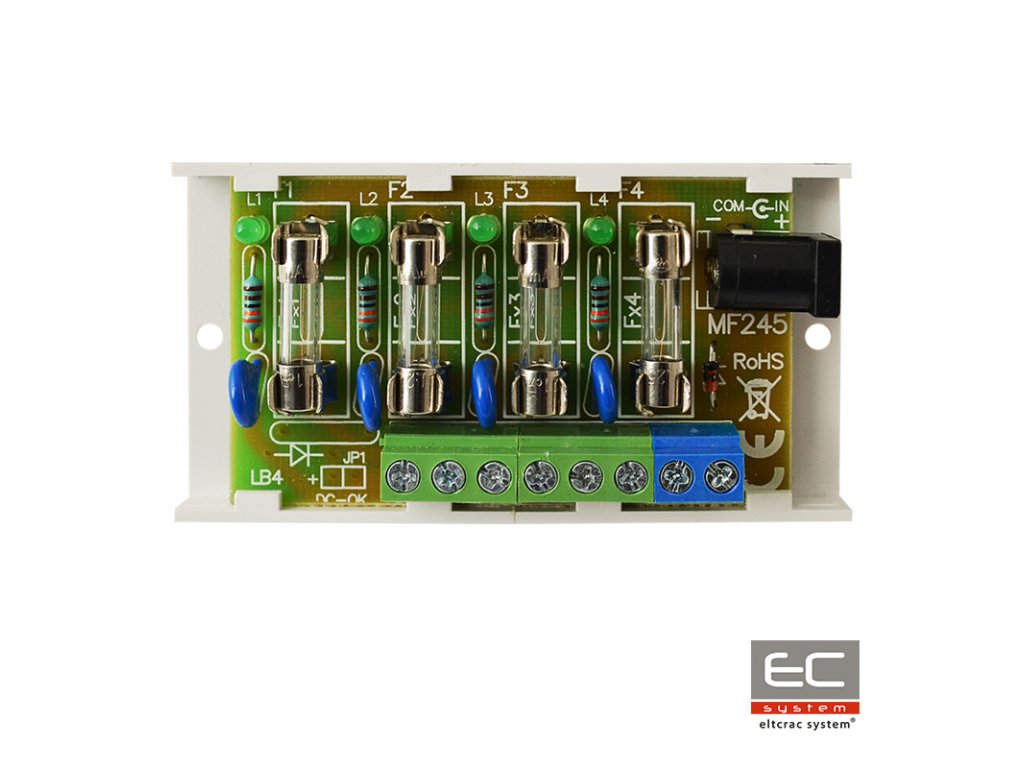

Modul za varovalne fuse je zasnovan za razporeditev napajanja v nizkonapetostnih alarmnih sistemih, ki zahtevajo napetost v razponu: 10V÷ 30V DC. Ima dve napajalni vhodni: vijak in vtičnico DC 5,5/2,1 ter štiri neodvisno zaščitene toplotne varovalke F0,5A (možnost namestitve varovalk 0,3A ali 1A, niso vključene v pakiranje) napajalni izhodi AUX1÷AUX4. Vklop varovalke označuje izklop ustrezne LED diode modula: L1 za AUX1, L2 za AUX2 itd. Poleg tega je vsak izhod zaščiten z varistorjem, ki ščiti napajanje ter sprejemnike pred učinki prenapolnitev v napajalnem sistemu.

Tehnične lastnosti:

• Napajanje: 10V÷ 30V DC
• Izhodna napetost: UAUX = UIN (enaka napajalni napetosti)
• Poraba toka: 5 mA÷ 30 mA @ UIN = 10V ÷ 30V DC
• Število napajalnih vstopov: 2 vtičnica DC 5,5/2,1 ali vijčna povezava
• Število napajalnih izhodov: 4 (izvodi AUX)
• Zaščite:
• - proti kratkemu stiku SCP - 4 x 0.5A
• - proti preobremenitvi OLP - 4 x 0.5A (možnost namestitve varovalk 0,3A ali 1A, niso vključene v pakiranje)
• - prenapolnitev - varistorji
• Optična signalizacija: Zelene LED diode L1 ÷ L4 - stanje izhodov AUX1÷AUX4
• Varovalke F1 ÷ F4: 4 x 0.5A
• Delovni pogoji: II razred okolja, -10°C ÷50°C
• Dimenzije: L=80, W=43, H=20 (+/-2mm)
• Montaža: Montažna šina z lepilnim trakom ali montažni vijaki x2 (luknje 3mm)
• Končne povezave:
• - napajalni izhodi - vijčne povezave 0,41÷1,63 (AWG 26-14)
• - napajalni vhodi - vtičnica DC 5,5/2,1 ali vijčna povezava 0,41÷1,63 (AWG 26-14)
• Čista/bruto teža: 0,05kg / 0,07kg
• Izjave, garancija: CE, 2 leti od datuma proizvodnje
