AWZ579 LB8/1.0A/PTC modul zaščitni - Pulsar

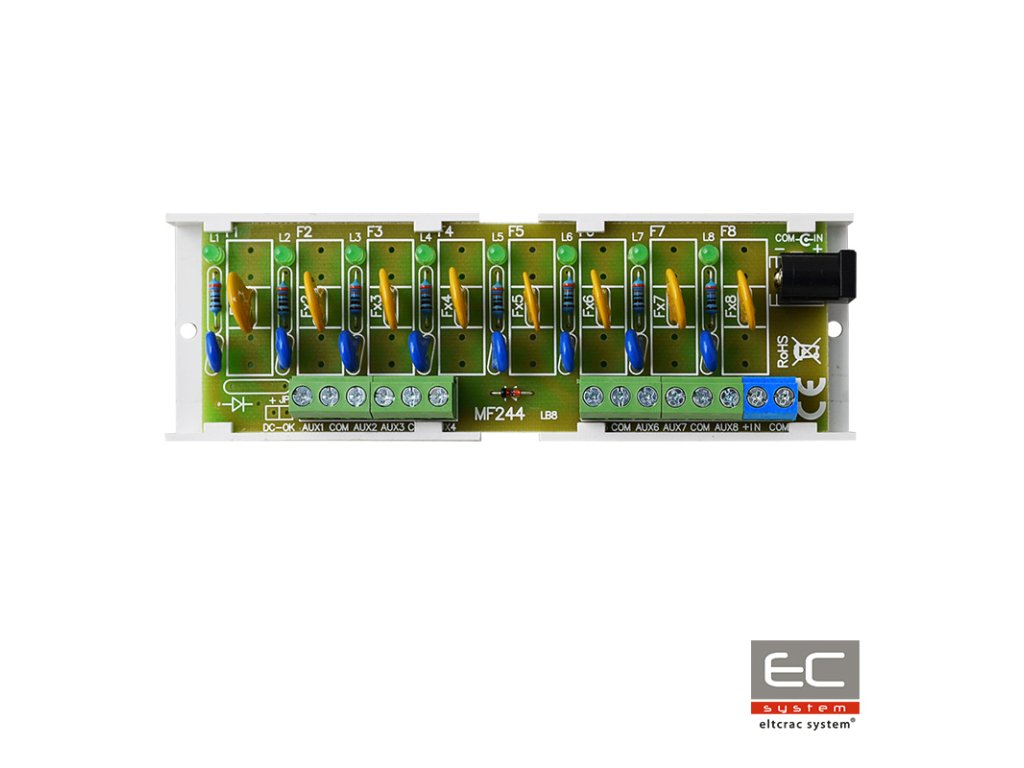

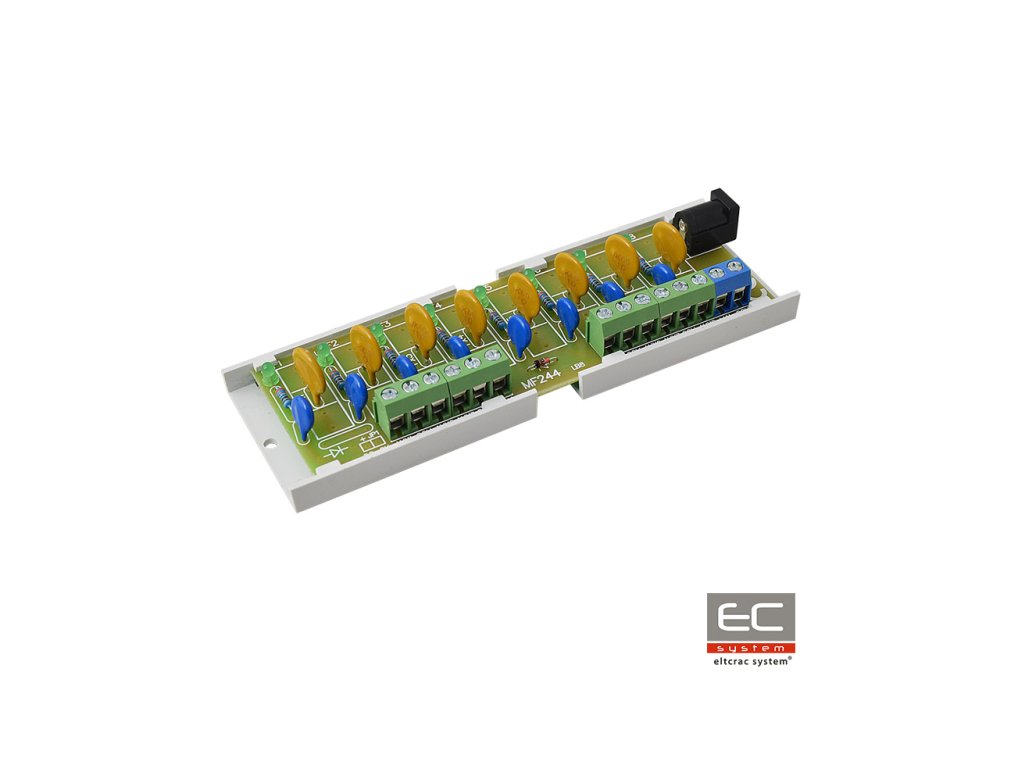

Modul zaščitni je namenjen za razdelitev napajanja v nizkonapetostnih alarmnih sistemih, ki zahtevajo napetost v razponu: 10V÷ 30V DC. Ima dva napajalna vhoda: vijak konektor in vtičnico DC 5,5/2,1 ter osem neodvisno zaščitenih izhodov napajanja AUX1÷AUX8 s polimernimi zaščitami PTC 1A. Učinek PTC zaščite je signaliziran z ugašanjem ustrezne LED diode modula: L1 za AUX1, L2 za AUX2 itd. Vsak izhod je poleg tega zaščiten z varistorm, ki ščiti napajanje in sprejemnike pred učinki prenapolnjenosti v napajalnem sistemu.

Tehnični parametri:

• Napajalna napetost: 10V÷ 30V DC
• Izhodna napetost: UAUX = UIN (skladno z napajalno napetostjo)
• Poraba toka: 9 mA÷ 60 mA @ UIN = 10V ÷ 30V DC
• Število napajalnih vhodov: 2 vtičnica DC 5,5/2,1 ali vijak konektor
• Število izhodov napajanja: 8 (terminali AUX)
• Zaščite:
• - proti kratkemu stiku SCP - 8 x 1A PTC
• - proti preobremenitvi OLP - 8 x 1A PTC
• - proti prenapolnjenosti - varistori
• Optična signalizacija: Zelene LED diode L1 ÷ L8 - stanje izhodov AUX1÷AUX8
• Zaščite F1 ÷ F8: 8 x 1A PTC
• Delovni pogoji: II razred okolja, -10°C ÷50°C
• Dimenzije: L=124, Š=43, V=21 (+/-2mm)
• Montaža: Montažna letev z lepilnim trakom ali montažni vijaki x2 (luknje 3mm)
• Konektorji:
• - izhodi napajanja - vijak konektorji 0,41÷1,63 (AWG 26-14)
• - vhodi napajanja - vtičnica DC 5,5/2,1 ali vijak konektor 0,41÷1,63 (AWG 26-14)
• Čista/bruto teža: 0,05kg / 0,08kg
• Deklaracije, garancija: CE, 2 leti od datuma proizvodnje
