AWZ580 LB8/0.3-1.0A/FTA zaščitni modul - Pulsar

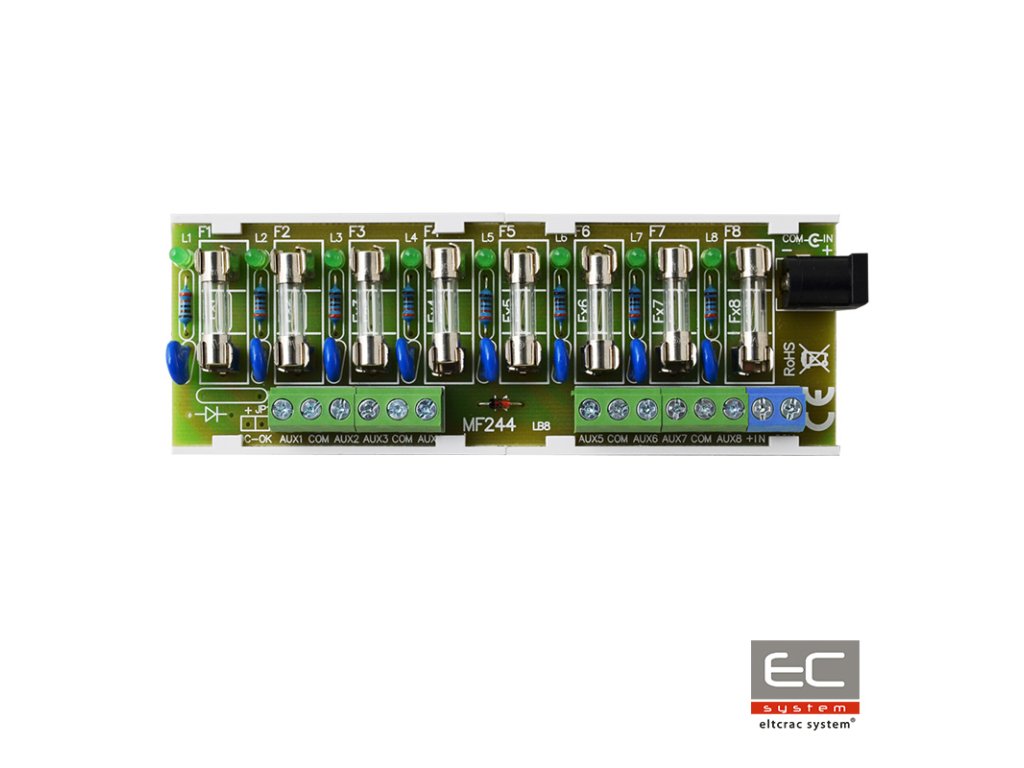

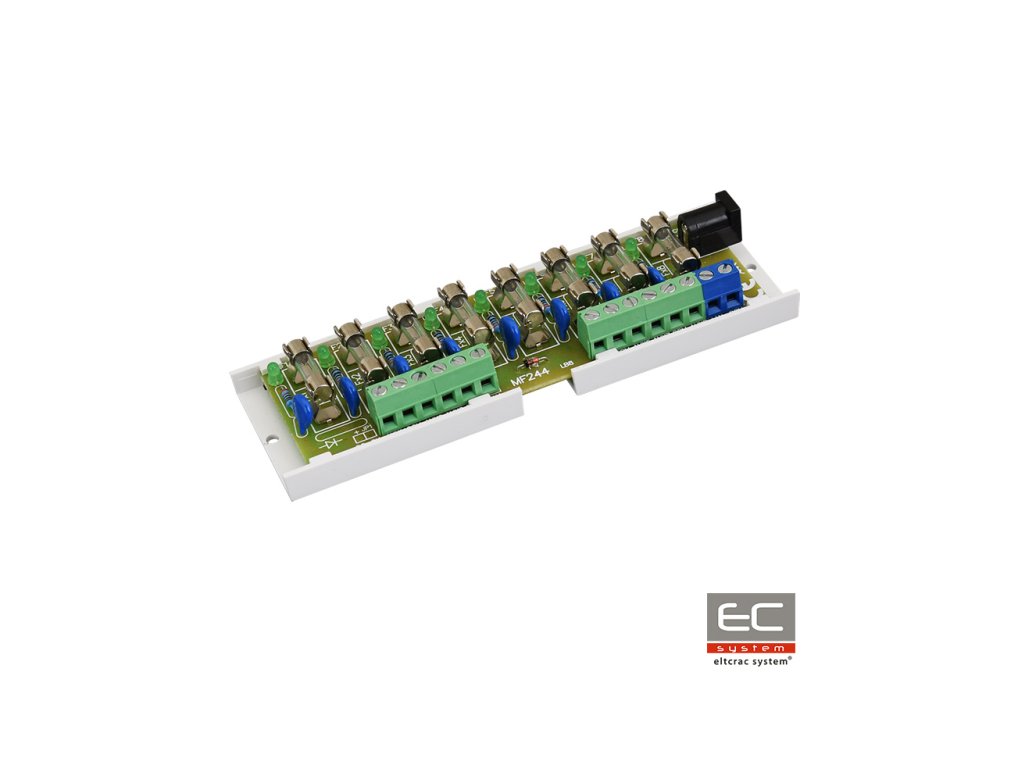

Zaščitni modul, namenjen razdelitvi napajanja v nizkonapetostnih alarmnih sistemih zahtevajočih napetost v razponu: 10V÷ 30V DC. Ima dva napajalna vhoda: vijakovo terminalsko sponko in vtičnico DC 5,5/2,1 ter osem neodvisno zaščitenih s fuzibilnimi varovalkami F0,5A napajalnih izhodov AUX1÷AUX8. Delovanje varovalke je signalizirano z ugašanjem ustrezne LED diode modula: L1 za AUX1, L2 za AUX2 itd. Poleg tega je vsak izhod zaščiten varistorjem, ki ščiti napajalni vir in sprejemnike pred vplivi prenapolnitev v napajalnem sistemu.

Tehnični parametri:

• Napajalna napetost: 10V÷ 30V DC
• Izhodna napetost: UAUX = UIN (enaka kot napajalna napetost)
• Poraba toka: 9 mA ÷ 60 mA pri UIN = 10V ÷ 30V DC
• Število napajalnih vhodov: 2, vtičnica DC 5,5/2,1 ali vijak terminal
• Število napajalnih izhodov: 8 (terminali AUX)
• Zaščite:
• - proti kratkemu stiku SCP - 8 x 0,5A
• - proti prenapolnjenju OLP - 8 x 0,5A (možnost namestitve varovalk 0,3A, niso del dobave)
• - prenapetostna - varistorji
• Optična signalizacija: Zelene LED diode L1 ÷ L8 - stanje izhodov AUX1÷AUX8
• Varovalke F1 ÷ F8: 8 x 0,5A
• Pogoji delovanja: II. razred okolja, -10°C ÷50°C
• Dimenzije: L=124, W=43, H=20 (+/-2mm)
• Montaža: Montažna letvica s lepilnim trakom ali montažni vijaki x2 (luknje 3mm)
• Terminali:
• - napajalni izhodi - vijak terminali 0,41÷1,63 (AWG 26-14)
• - napajalni vhodi - vtičnica DC 5,5/2,1 ali vijak terminal 0,41÷1,63 (AWG 26-14)
• Čista in bruto teža: 0,07kg / 0,10kg
• Izjave, garancije: CE, 2 leti od datuma proizvodnje
