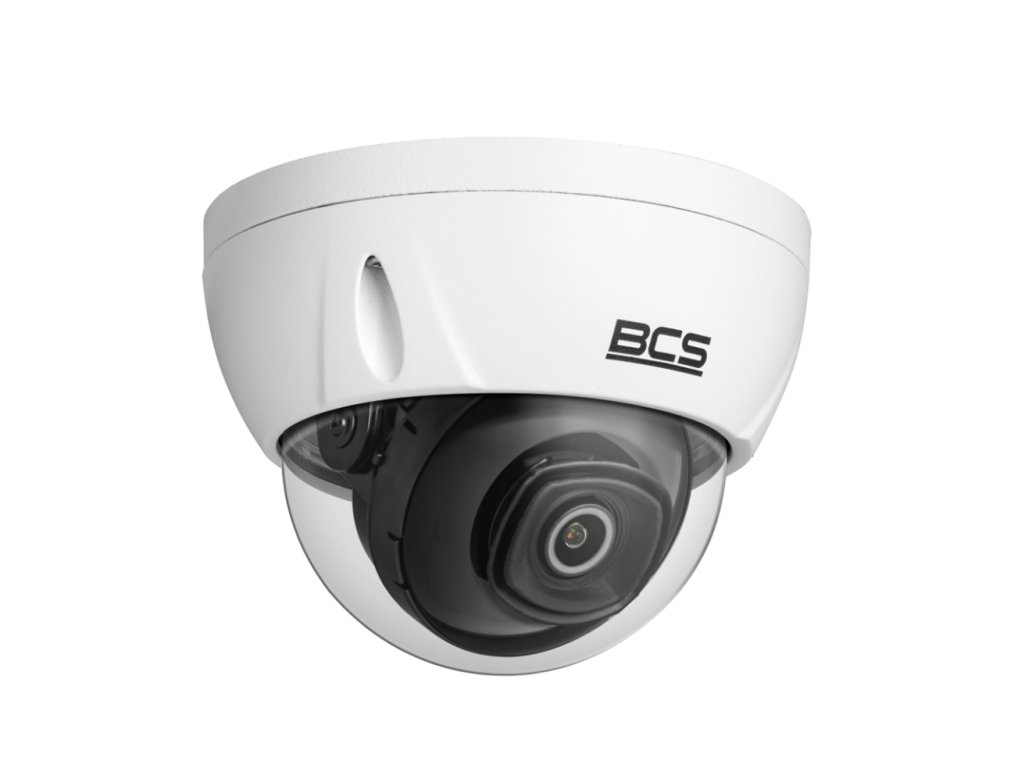

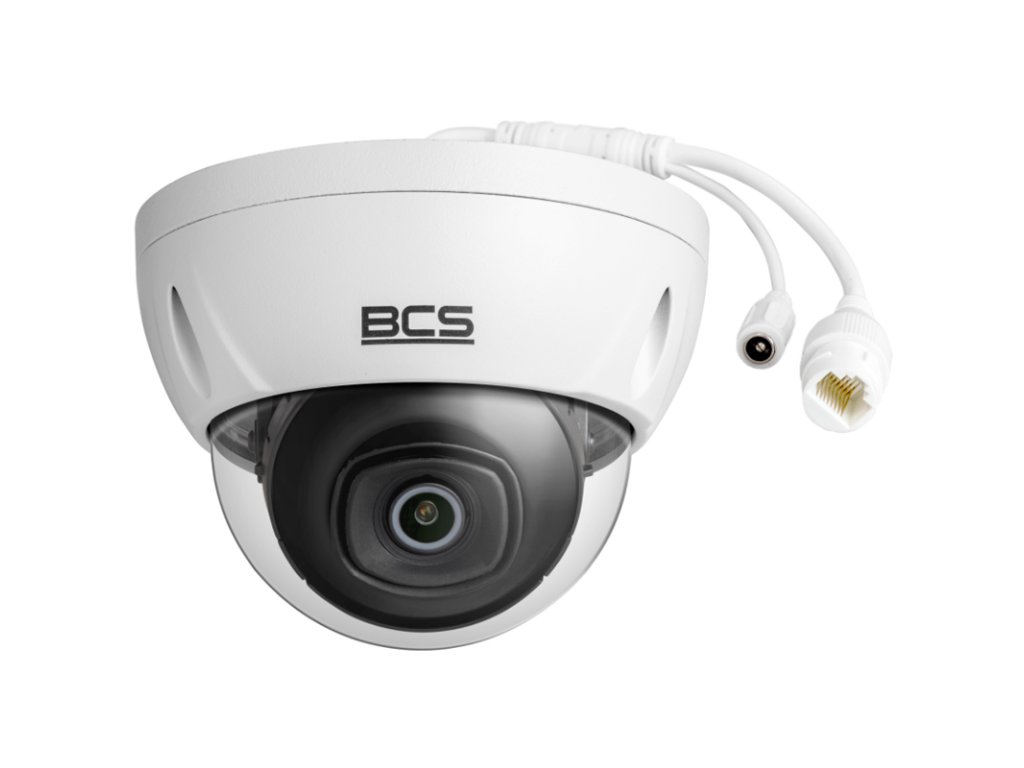

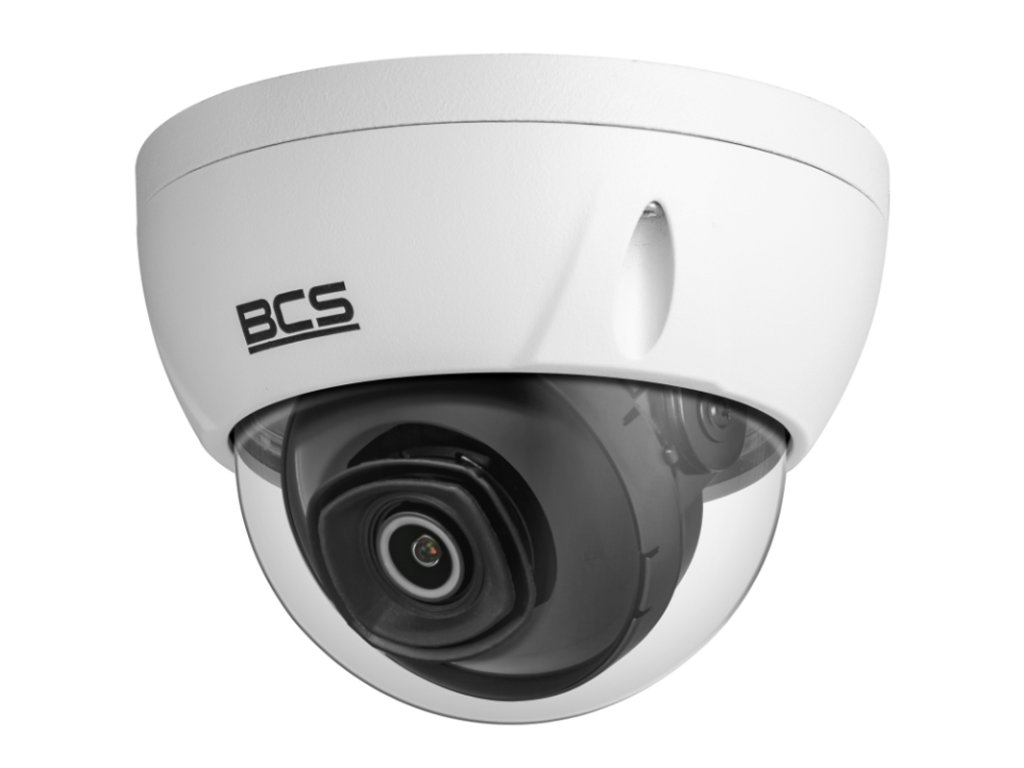

Kamera dome IP BCS-L-DIP25FSR3-Ai1 - BCS

Model BCS-L-DIP25FSR3-Ai1 je kamera, ki deluje v sistemu IP s fiksnim objektivom 2.8mm. Kamera ima senzor 1/2.7” 5Mpx PS CMOS, ki deluje v ločljivosti 2960×1668p. Stiskanje podatkov naprave poteka po standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija True WDR(120dB) izboljšuje dinamiko kamere in izpostavlja več podrobnosti iz kontrastnega opazovalnega načrta. Naprava ima tudi vgrajeni IR sevanje z dosegom delovanja do 30m.

Ohišje kamere je zasnovano v standardu IP67, kar zagotavlja popolno zaščito pred vdorom prahu in zaščito pred vdorom vode. Kamera ima vandaloodporno ohišje v standardu IK10 , ki ščiti pred mehanskimi poškodbami. Kamera deluje na napetosti 12V DC ali preko PoE (802.3af).

Tehnični parametri:

• Senzor 1/2.7" 5Mpx Starlight PS CMOS
• Ločljivost: 2960×1668
• Stiskanje slike: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Fiksni objektiv: 2.8mm
• IR sevanje: do 30m
• Funkcije slike: AGC, AES, AWB, BLC, HLC, WDR(120dB), 3DNR
• Avdio vhod/izhod: 1/1
• Alarmski vhod/izhod: 1/1
• Vgrajen mikrofon: Da
• Pametne funkcije Ai: perimetralna zaščita, prepoznavanje objektov
• Podpora: WEB strežnik, NVR, CMS (BCS Manager), mobilna aplikacija BCS (iOS, android), P2P
• Reža za microSD kartice: do 256GB
• Zunanje kovinsko ohišje IP67
• Raven mehanske odpornosti: IK10
• Temperatura delovanja: -40°C ~ +60°C
• Napajanje: DC 12V ali PoE
• Dimenzije: 109.9×81mm

Širok kot snemanja

Objektiv 2.8mm

V kameri BCS uporabljen senzor CMOS velikosti 1/2.7" palca ter fiksni objektiv 2.8mm omogočata pridobitev nastavljivega kota opazovanja od približno 111°. Takšna zasnova optike kamere pomeni, da je predstavljeni model idealen za izvajanje pregleda celotne aktivnosti v okviru opazovane scene. Hkrati pa, zaradi visoke ločljivosti matrike - 2960 x 1668p - naprava zagotavlja zelo dobro reprodukcijo podrobnosti ter možnost podrobne analize vsebine posnetkov s pomočjo 16-kratnega digitalnega zooma.

Sl. 3 Primerjava snemalnih kotov za različne objektive (pri senzorju 1/2.8")

Napajanje preko PoE

Prenos podatkov in napajanje preko enega kabla

Industrijska kamera BCS-L-DIP25FSR3-Ai1, tako kot večina sodobnih kamer IP, uporablja dva načina napajanja - klasično preko vtičnice 12V DC in neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvaja neposredno preko switch ali injector PoE.

Med prednosti uporabe standarda PoE spadajo:

• skrajšan čas ter znižani stroški namestitve zaradi poenostavljene strukture ožičenja
• ni potrebno nameščati dodatne napajalnike
• možnost napajanja kamer na razdalji do kar 250m (v načinu EXTEND)

Sl. 4 Načelo delovanja napajanja PoE

Učinkovita stiskanje podatkov

Standard H.265/ HVEC

Novi modeli omrežnih kamer BCS Line uporabljajo za stiskanje video materiala učinkovit kodek HEVC (High Efficiency Video Coding), označen v industriji sistemov video nadzora kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu video materiala visoke ločljivosti (4K) brez pretiranega obremenjevanja prenosa. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno prihranek pasovne širine, kar v CCTV nadzornih sistemih pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive pasovne širine omrežja in podaljšanje življenjske dobe medijev za shranjevanje podatkov. Poleg tega je razlika v kakovosti video materiala pri stiskanju H.265, v primerjavi z različico H.264, praktično nevidna.

Sl. 5 Razlike med učinkovitostjo stiskanja H.265 in H.254

Pomembno: način stiskanja v kameri BCS-L-DIP25FSR3-Ai1 je mogoče prosto preklapljati med H.265 in H.264, kar ji omogoča delovanje z zapisovalniki, ki ne podpirajo stiskanja HVEC.

Oddaljena obravnava in ogled

Povezava P2P in VMS

Uresničitev povezave z omrežjem v kameri je mogoča preko vgrajenega Ethernet vmesnika (samo-prilagoditev). Ta povezava omogoča konfiguracijo delovanja, prilagoditev parametrov slike ter ogled v živo in predvajanje posnetkov (kamere z režo za microSD) iz nivoja vmesnika WEB strežnika, namenskega programa VMS ali mobilne aplikacije za naprave s sistemom Android ali iOS. Serija BCS Line uporablja za oddaljeno povezavo naslednje platforme:

• Program VMS; BCS Manager ali Smart PSS - namensko programsko opremo za upravljanje videonadzora, ki omogoča napredne prilagoditve celotnega sistema, sinhronizirano predvajanje posnetkov ter upravljanje s parametri detekcije dogodkov in pametno analizo slike.
• Internetni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo naslova IP naprave in zagotavlja dostop do polne funkcionalnosti naprave. Za BCS sisteme je priporočljivo uporabljati brskalnik Internet Explorer, ki podpira t.i. Active-X dodatek, ki je potreben za pridobitev video toka iz kamere.
• Mobilna aplikacija BCS - mobilna platforma za sisteme Android in iOS, ki omogoča ogled v živo, predvajanje posnetkov in prejemanje obvestil o dogodkih znotraj sistema. Mobilna platforma BCS uporablja povezavo preko P2P oblačila, kar odpravlja potrebo po preusmeritvi IP naslovov na usmerjevalniku.

Pomembna značilnost kamer BCS iz serije Line je združljivost z odprtim protokolom ONVIF, kar omogoča povezovanje kamer z NVR zapisovalniki in VMS programi drugih proizvajalcev.
