Podroben opis izdelka

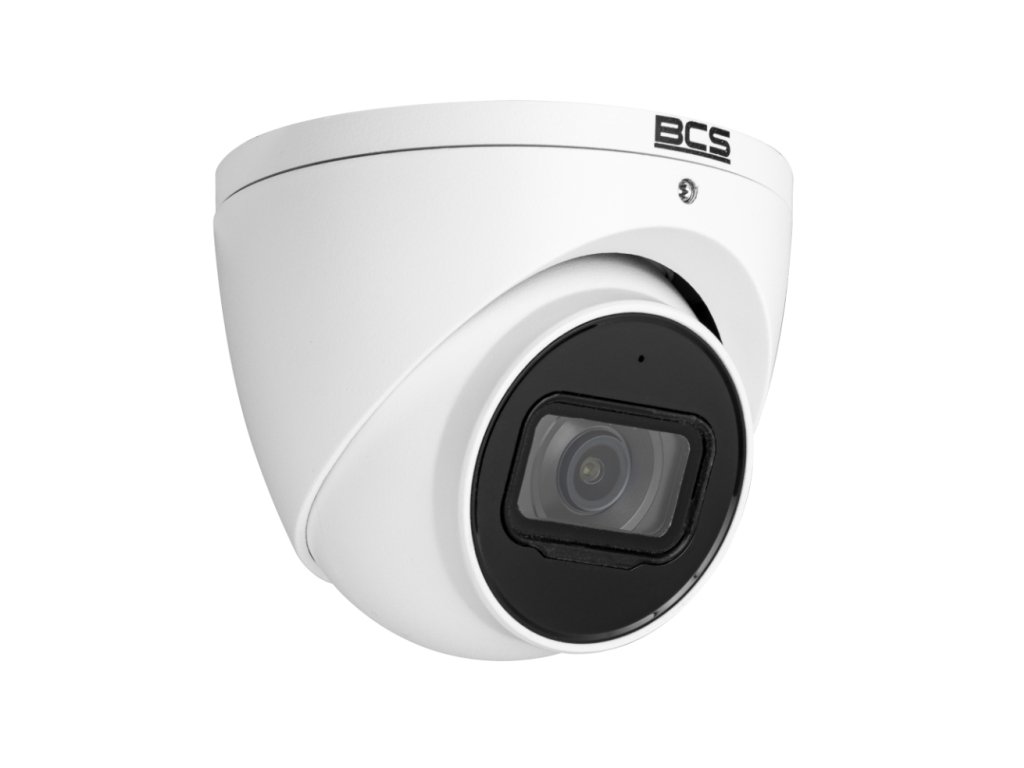

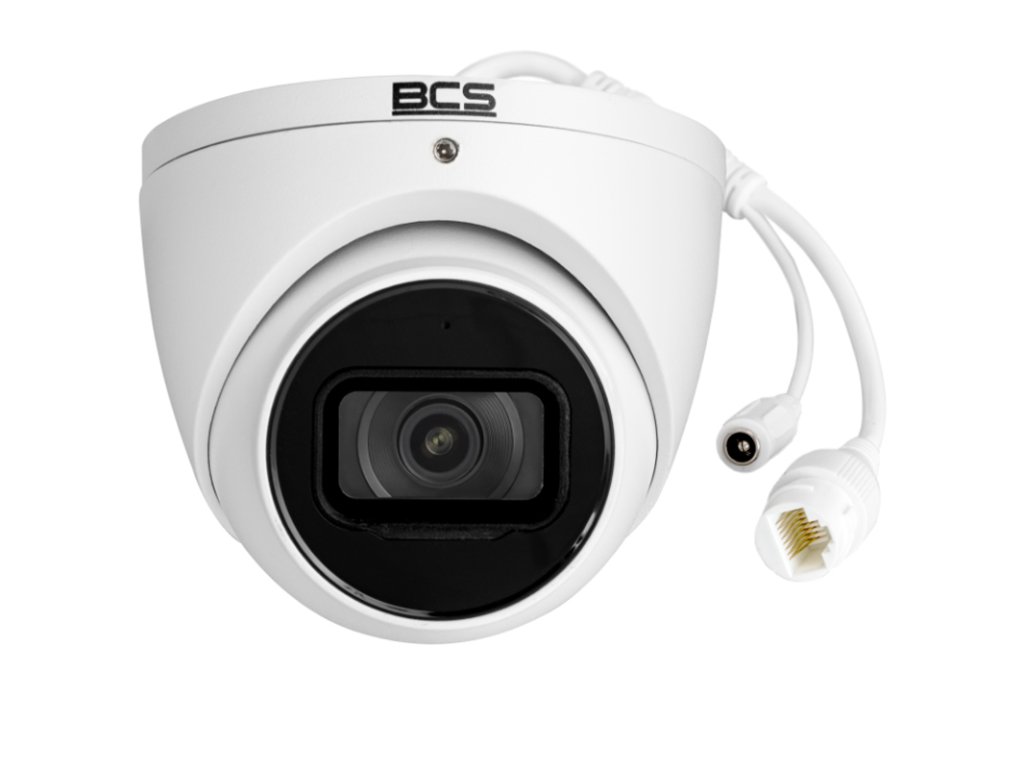

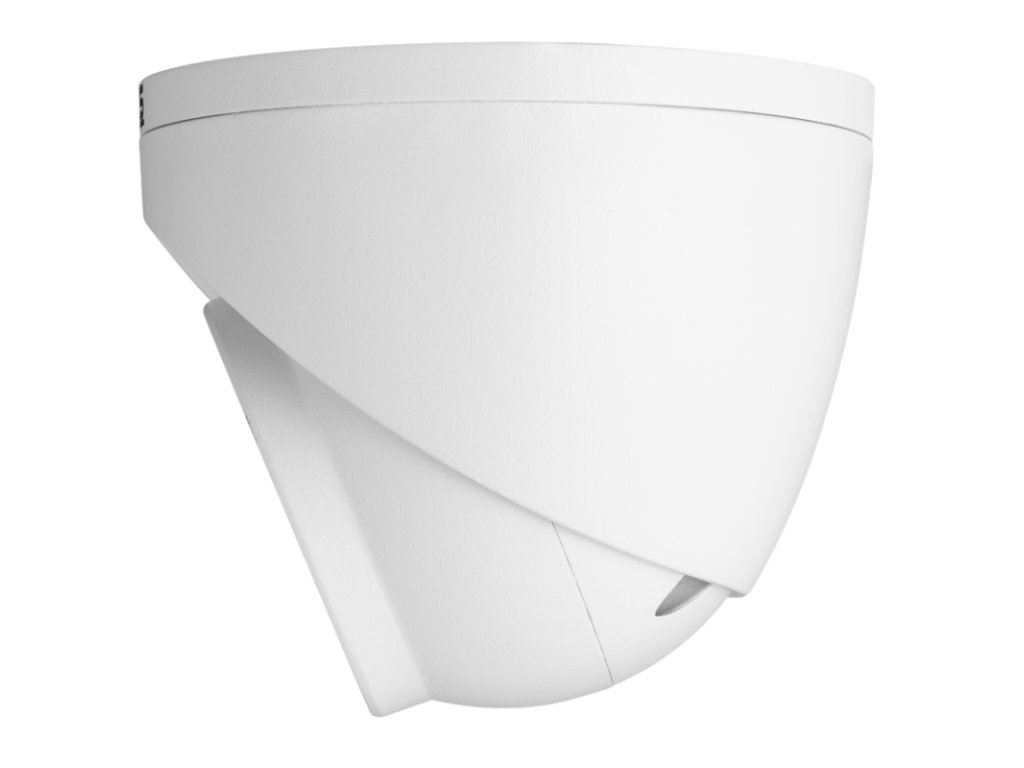

Kamera dome IP BCS-L-EIP25FSR5-Ai1 - BCS
Model BCS-L-EIP25FSR5-Ai1 je kamera, ki deluje v sistemu IP z fiksnim objektivom 2.8mm. Kamera ima senzor 1/2.7” 5Mpx PS CMOS, ki deluje z ločljivostjo 2960×1688p. Stiskanje podatkov naprave deluje v standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija True WDR(120dB), ki izboljša dinamiko kamere, prinaša več podrobnosti z kontrastnega opazovalnega načrta. Naprava ima tudi vgrajen IR svetlobni vir s dosegom delovanja do 50m.
Ohišje kamere je izdelano v standardu IP67, kar zagotavlja popolno zaščito pred vdorom prahu in vodo. Kamera je napajana z napetostjo 12V DC ali preko PoE (802.3af).
Tehnični parametri:
- Senzor 1/2.7" 5Mpx Starlight PS CMOS
- Ločljivost: 2960×1688
- Kompresija slike: H.265 / H.265+ / H.264 / H.264+ / MJPEG
- Fiksni objektiv: 2.8mm
- IR svetlobni vir: do 50m
- Funkcije slike: AGC, AES, AWB, BLC, HLC, WDR(120dB), 3DNR
- Pametne funkcije Ai: pametna analiza slike, perimetralna zaščita
- Vgrajen mikrofon: Da
- Podpora: WEB Strežnik, NVR, CMS (BCS Manager), mobilna aplikacija BCS (iOS, android), P2P
- Reža za microSD kartico: do 256GB
- Zunanje ohišje kovinsko IP67
- Delovna temperatura: -40°C ~ +60°C
- Napajanje: DC 12V ali PoE
- Teža: 0.5 kg
- Dimenzije: 106×93.6mm
Širok kot snemanja
Objektiv 2.8mm
Uporabljen senzor CMOS v kameri BCS velikosti 1/2.7" in fiksni objektiv 2.8mm omogočata dosego prilagodljivega kota opazovanja od približno 97°. Takšna zasnova optike kamere pomeni, da je predstavljeni model idealen za spremljanje celotne dinamike dogajanja v opazovani sceni. Hkrati pa z visoko ločljivostjo matrike - 2960 x 1688p - naprava zagotavlja zelo dobro reprodukcijo podrobnosti in možnost podrobne analize vsebine posnetkov preko 16-kratne digitalne povečave.
![]()
Slika 3 Primerjava kotov snemanja za različne objektive (s senzorjem 1/2.8")
Napajanje preko PoE
Prenos podatkov in napajanje z enim kablom
Industrijska kamera BCS-L-EIP25FSR5-Ai1, kot večina sodobnih IP kamer, uporablja dva načina napajanja - klasično preko vtičnice 12V DC in neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvaja neposredno preko stikališča ali injectora PoE.
Med prednosti uporabe standarda PoE spadajo:
- skrajšan čas in zmanjšani stroški namestitve zaradi poenostavljene strukture kablov
- brez potrebe po namestitvi dodatnih napajalnikov
- možnost napajanja kamer na razdalji do do 250m (EXTEND način)
![]()
Slika 4 Načelo delovanja napajanja PoE
Učinkovita kompresija podatkov
Standard H.265/ HVEC
Novi modeli omrežnih kamer BCS Line uporabljajo za stiskanje video materialov učinkovito kodo HEVC (ang. High Efficiency Video Coding), ki je v industriji videonadzora označen kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu video materialov visoke ločljivosti (4K) brez pretiranega obremenjevanja povezave. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno varčevanje pasu, kar v sistemih nadzora CCTV pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive pasovne širine omrežne povezave in podaljšanje življenjske dobe podatkovnih medijev. Kar je še posebej pomembno, razlika v kakovosti video materiala v kompresiji H.265 v primerjavi z različico H.264 je praktično neopazna.
![]()
Slika 5 Razlike med učinkovitostjo kompresije H.265 in H.254
Pomembno: način kompresije v kameri BCS-L-EIP25FSR5-Ai1 se lahko prosto preklaplja med H.265 in H.264, kar ji omogoča delovanje z registratorji, ki ne podpirajo kompresije HVEC.
Oddaljena podpora in nadzor
Povezava P2P in VMS
Izvedba povezave z omrežjem v kameri je mogoča preko vgrajenega Ethernet priključka (self-adaptive). Ta povezava omogoča konfiguracijo delovanja, prilagoditev parametrov slike ter neposreden predogled in predvajanje posnetkov (kamere s slotom za microSD) z nivoja WEB Strežnika, namensko VMS programsko opremo ali mobilne aplikacije za naprave z Android ali iOS. Serija BCS Line za oddaljeno povezovanje uporablja naslednje platforme:
- Program VMS; BCS Manager ali Smart PSS - namensko programsko opremo za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema, sinhronizirano predvajanje posnetkov ter upravljanje parametrov zaznavanja dogodkov in pametne analize slike.
- Internetni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova naprave, saj zagotavlja dostop do polne funkcionalnosti naprave. Pri sistemih BCS je priporočena uporaba brskalnika Internet Explorer, ki podpira t.i. Active-X plugin, potreben za pridobitev video toka iz kamere.
- Mobilna aplikacija BCS - mobilna platforma za sisteme Android in iOS, ki omogoča neposreden vpogled, predvajanje posnetkov ter prejemanje obvestil o dogodkih v okviru sistema. Mobilna platforma BCS uporablja povezavo preko P2P oblaka, kar odpravlja potrebo po preusmerjanju IP naslovov na usmerjevalniku.
Pomembna značilnost kamer BCS iz serije Line je združljivost z odprtim protokolom ONVIF, ki omogoča povezovanje kamer z NVR registratorji ter VMS programi drugih proizvajalcev.
![]()
Tehnična specifikacija:
| BCS-L-EIP25FSR5-Ai1 |
| Kamera |
| Senzor | 1/2.7” 5Mpx CMOS |
Način skeniranja
| Progressive Scan |
| Maksimalna ločljivost | 2960 x 1688 |
| RAM/ROM | 512MB/128MB |
| Občutljivost | 0.005Lux/F1.4 |
Razmerje S/N
| >56dB |
| Zaslonka | 1/3~1/100000s |
| Objektiv | 2.8mm |
| Kot gledanja | H: 97° V: 71° D: 129° |
| IR svetlobni vir | 50m |
Ločljivost
| 5M(2960×1668) / 4M(2880×1620)(2688×1520)(2560×1440) / 3M(2304×1296)(2048×1536) /
2M(1920×1080) / 720P(1280×720) / D1(704×576/704×480) / CIF(352×288/352×240) |
| Kompresija | H.265 / H.265+ / H.264 / H.264+ / MJPEG |
Hitrost glavnega toka
| 2880×1620(1~20fps) 2960×1688(1~20fps) 2688×1520(1~25/30fps) |
| Hitrost drugega toka | 704 × 576 @(1–25 fps)/704 × 480 @ (1–30 fps) |
Hitrost tretjega toka
| 1920 × 1080 @(1–25/30 fps) |
| Bitrate | H.264: 3 kbps–8192 kbps H.265: 3 kbps–8192 kbps |
| Zoom | Digitalni 16x |
| Funkcije slike |
| AGC | Auto/ročna |
AWB (belančna ura)
| Auto/ročna |
| BLC | Da |
| HLC | Da |
AES
| Da |
| Širok dinamični razpon | Da, True WDR 120 dB
|
| Funkcije prilagajanja slike | 2D/3D DNR; Ogledalo/flip (0°, 90°, 180°, 270°); ostrenje - auto/ročna |
Zaznavanje gibanja
| 4 območja (prilagoditev: velikost, položaj, občutljivost, prag) |
Zasebna območja
| 4 območja (prilagoditev: velikost, položaj) |
| Pametne funkcije |
| AI funkcije (obrazi) | Perimetralna zaščita, prepoznavanje predmetov |
| Videa vmesnik |
| Video izhod | 1x RJ45 |
| Način delovanja videa | IP
|
| Avdio |
Kodiranje avdia
| PCM, G.711a, G.711Mu, G726 |
| Mikrofon | Da, vgrajen |
| Omrežje |
| Povezava omrežja | RJ-45 (10/100Base-T) |
| Protokoli | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS;
QoS; UPnP; NTP; Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMP |
| Združljivost | ONVIF(S/G/T) |
Mobilni sistemi
| iOS, android
|
| Podpora | Web Strežnik, združljivost z BCS-NVR, CMS(BCS Manager), mobilna aplikacija BCS(iOS, android), P2P |
| Splošno |
Pomnilniška kartica
| microSD do 256GB |
| Razred zaščite | IP67 |
| Razred mehanske odpornosti | N/A |
| Napajanje | DC12V(±30%), PoE(802.3af) |
Poraba moči
| <8,9W |
| Temp. delovanja | -40 °C do 60 °C |
| Dopustna vlažnost | 10~95%RH |
| Material ohišja | Kovina |
| Dimenzije | 106×93.6mm |
| Teža | 0,5 kg |
