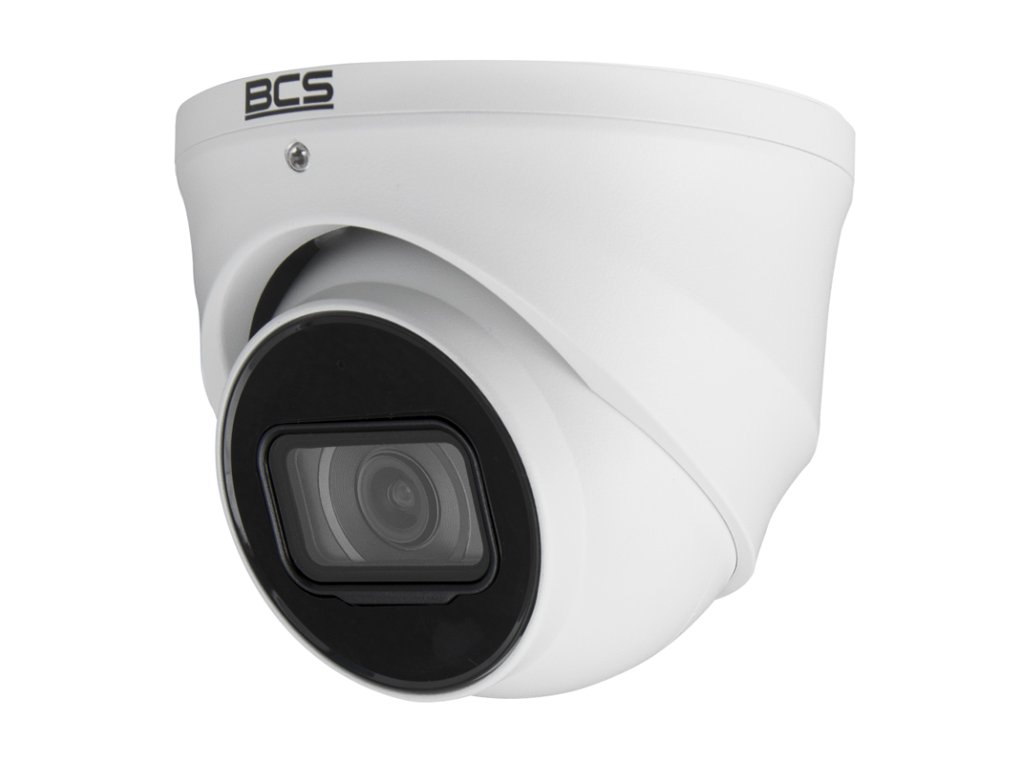

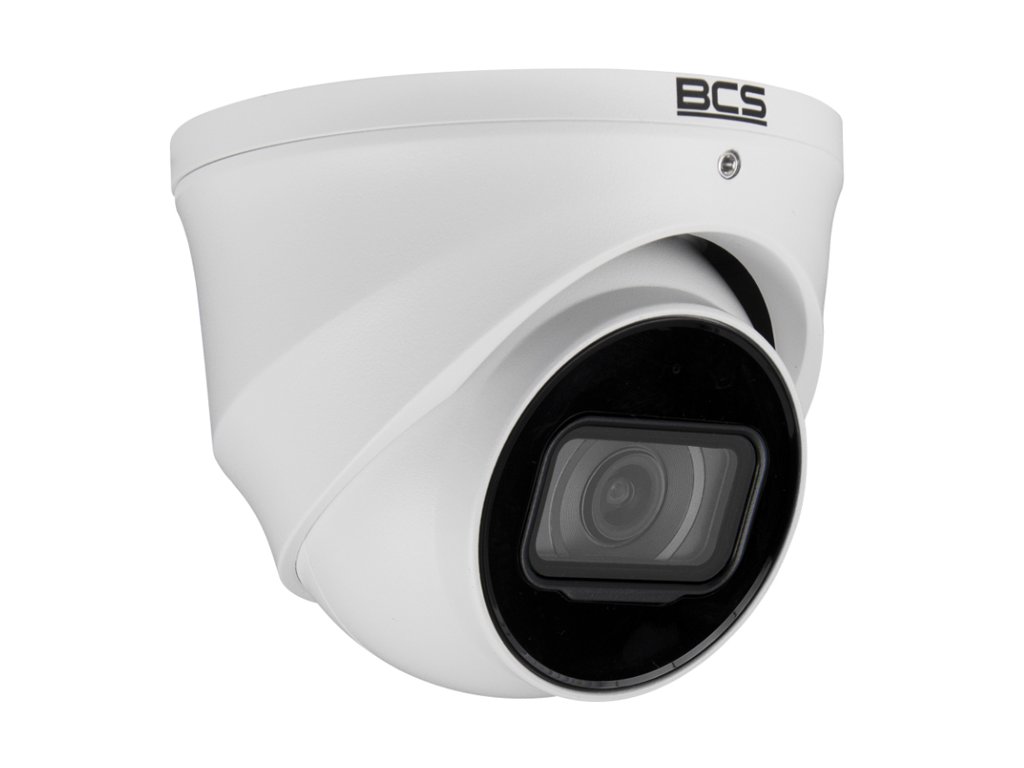

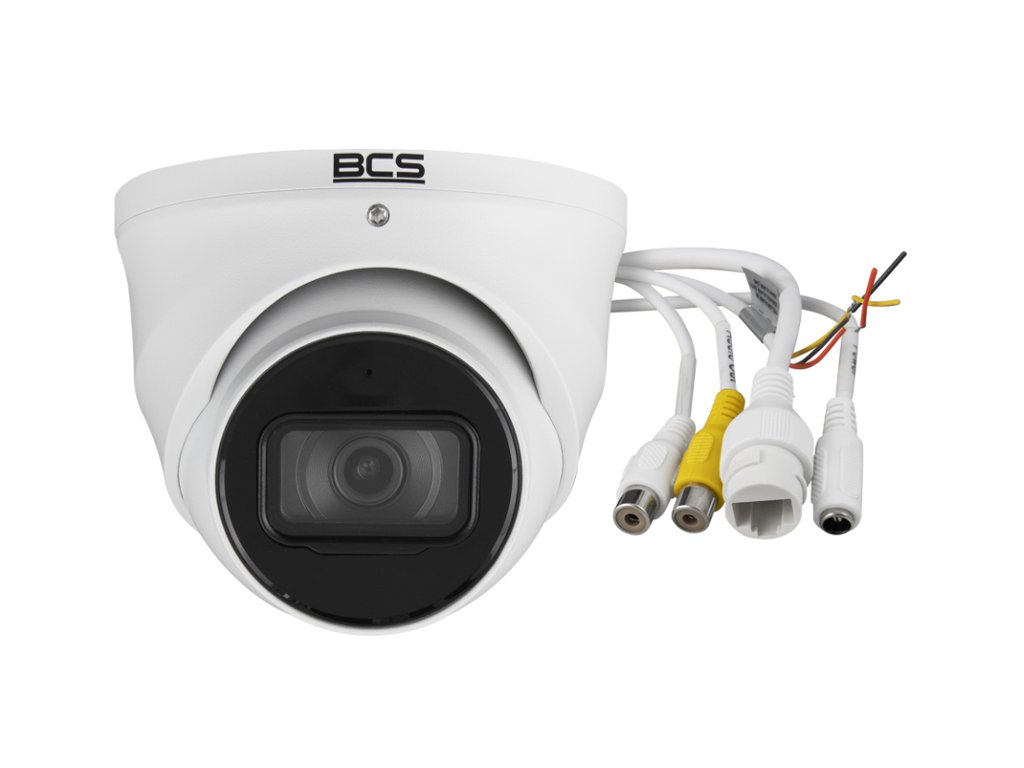

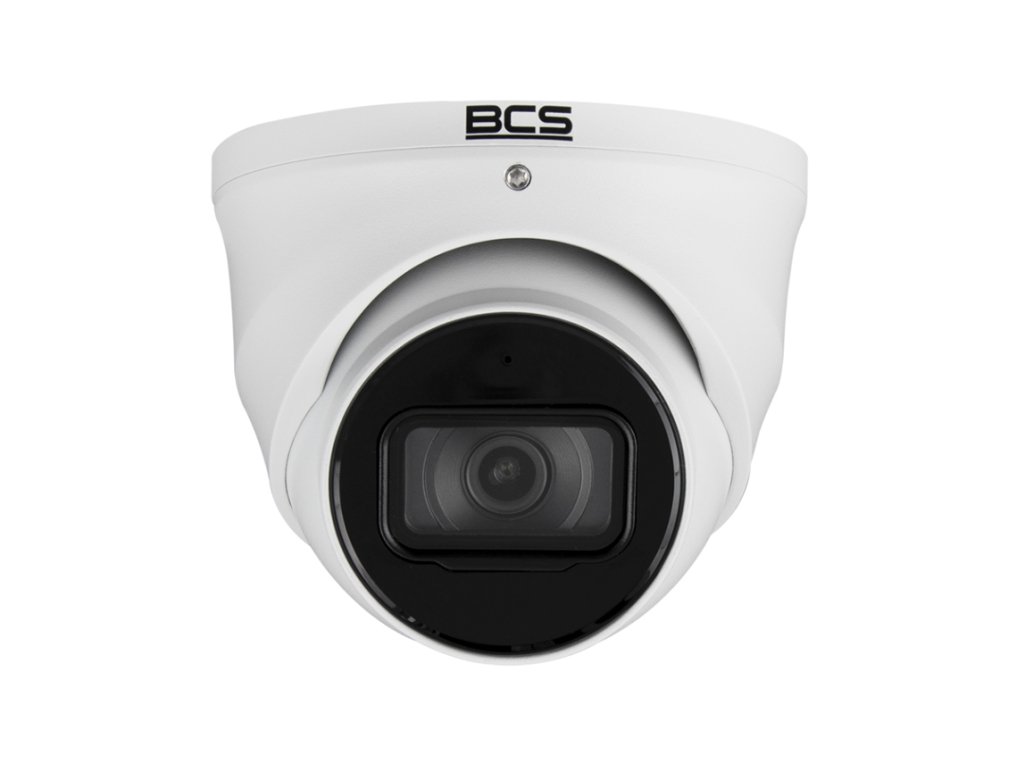

Kamera kupolna IP BCS-L-EIP25FSR5-Ai2 - BCS

Model BCS-L-EIP25FSR5-Ai2 je kamera, ki deluje v sistemu IP z fiksnim objektivom 2.8mm. Kamera ima senzor 1/2.7” PS CMOS, ki deluje pri ločljivosti 2960×1688p. Stiskanje podatkov naprave deluje v standardu H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding. Funkcija WDR 120dB, ki izboljšuje dinamiko kamere, izpostavi več podrobnosti iz kontrastnega opazovalnega načrta. Naprava ima prav tako vgrajen IR posrednik s dosegom delovanja do 50m.

Ohišje kamere je izdelano v standardu IP67, kar zagotavlja njeno popolno zaščito pred prodiranjem prahu in zaščito pred prodiranjem vode. Kamera je napajana z napetostjo 12V DC/24VAC ali preko PoE (802.3af)/ePoE.

Tehnične specifikacije:

• Senzor 1/2.7" PS CMOS
• Ločljivost: 2960×1688
• Stiskanje videa: H.265+ / H.265 / H.264+ / H.264 / MJPEG / Ai Coding
• Fiksni objektiv: 2.8mm
• IR posrednik: do 50m
• Funkcije slike: AGC, AES, AWB, BLC, HLC, 3D DNR
• Funkcija razširjene dinamike: Da, WDR 120dB
• Izbrane inteligentne funkcije Ai : Inteligentna detekcija predmetov, detekcija obrazov, štetje ljudi, metapodatki, toplotna karta
• SMD: Da, SMD 3.0
• Vgrajen mikrofon: Da
• Avdio vhod/izhod: 1/1
• Alarm vhod/izhod: 1/1
• Podpora: WEB strežnik, NVR, CMS (BCS Manager), mobilna aplikacija BCS (iOS, android), P2P

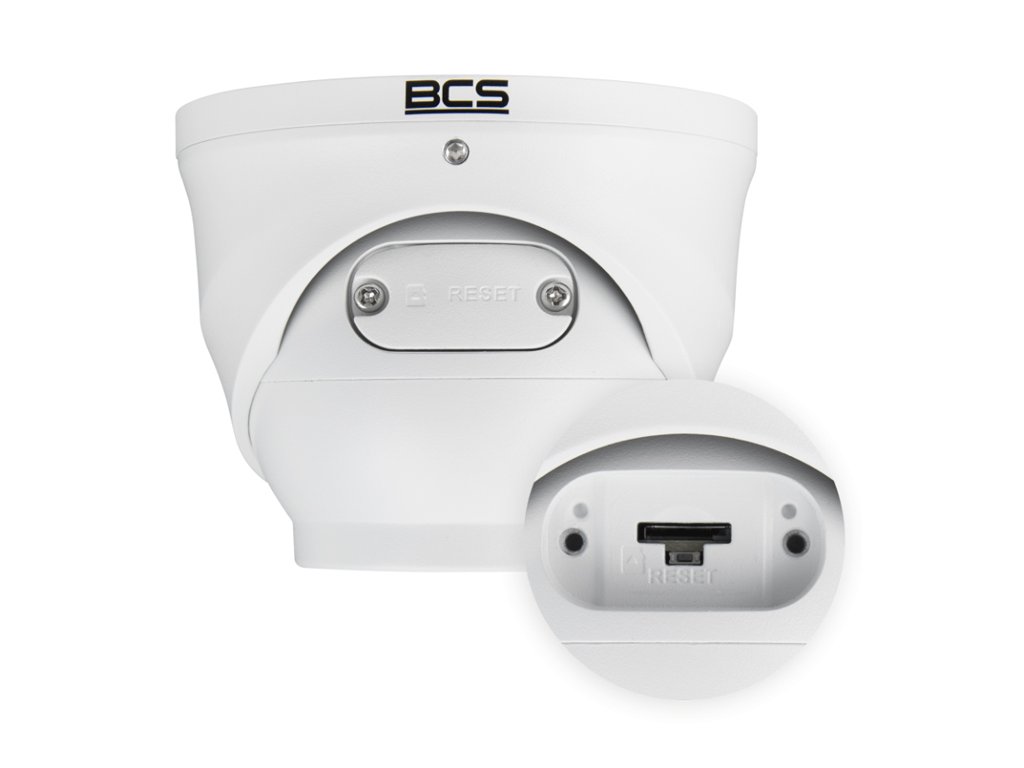

• Slot za microSD kartico: Da, kartica do 512GB
• Razred zaščite: IP67
• Delovna temperatura: -40°C ~ +60°C
• Napajanje: 12VDC / 24VAC / PoE(802.3af) / ePoE
• Teža: 0.5 kg
• Dimenzije: 106×94mm

Širok kot snemanja

Objektiv 2.8mm

Uporabljen senzor CMOS v kameri BCS velikosti 1/2.7" , ter objektiv s fiksno goriščnico 2.8mm omogočata dosego prilagodljivega kota opazovanja od približno 111°. Takšna zasnova optike kamere omogoča, da je predstavljeni model idealen za dostop do celotnega dogajanja v opazovani sceni. Hkrati pa visoka ločljivost senzorja - 2960 x 1688p - napravi zagotavlja zelo dobro prikazovanje podrobnosti ter možnost podrobne analize vsebine posnetkov preko 16-kratnega digitalnega zooma.

Sl. 3 Primerjava kotov snemanja za različne objektive (prizor s senzorjem 1/2.8")

Napajanje preko PoE

Prenos podatkov in napajanja z enim kablom

Kamera BCS-L-EIP25FSR5-Ai2, tako kot večina sodobnih IP kamer, uporablja štiri načine napajanja - klasično preko priključka 12V DC/24 VAC ter neposredno preko podenj UTP z uporabo tehnologije Power over Ethernet (PoE/ePoE). Napajanje preko PoE/ePoE se lahko izvede neposredno preko switcha ali PoE injektorja.

Med prednostmi uporabe standarda PoE lahko omenimo:

• skrajšan čas ter zmanjšane stroške namestitve zaradi poenostavljene strukture ožičenja
• ni potrebe po namestitvi dodatnih napajalnikov
• možnost napajanja kamer na razdalji do do 250m (različica EXTEND)

Sl. 4 Načelo delovanja napajanja PoE

Učinkovita stiskanja podatkov

Standard H.265/ HVEC

Nova generacija omrežnih kamer BCS Line za stiskanje video vsebin uporablja učinkovit kodek HEVC (ang. High Efficiency Video Coding), označen v industriji video nadzora kot H.265. Ta standard je bil razvit v odgovor na potrebo po prenosu visoko ločljivih video vsebin (4K) brez prekomernega obremenjevanja prenosne povezave. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno prihranitev pasovne širine, kar se v sistemih CCTV pretvori v podaljšanje časa arhiviranja vsebin na disku, povečanje razpoložljive pasovne širine omrežne povezave in podaljšanje življenjske dobe nosilcev podatkov. Poleg tega je razlika v kakovosti videoposnetkov pri stiskanju H.265 v primerjavi s H.264 praktično neopazna.

Sl. 5 Razlike med učinkovitostjo stiskanja H.265 in H.254

Pomembno: način stiskanja v kameri BCS-L-EIP25FSR5-Ai2 lahko prosto preklapljate med H.265 in H.264, kar ji omogoča delovanje z snemalniki, ki ne podpirajo stiskanja HVEC.

Oddaljena podpora in predogled

Povezava P2P in VMS

Izvedba povezave v omrežje v kameri je mogoča preko vgrajene Ethernet povezave (samo-prilagodljivo). Ta povezava omogoča konfiguracijo delovanja, prilagoditev parametrov slike ter neposreden predogled in predvajanje posnetkov (kamere s slotom microSD) iz ravni WEB strežnika, namenskega VMS programa ali mobilne aplikacije za naprave z operacijskim sistemom Android ali iOS. Serija BCS Line za oddaljeno povezavo uporablja naslednje platforme:

• VMS program; BCS Manager ali Smart PSS - namensko programsko opremo za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema, sinhronizirano predvajanje posnetkov ter upravljanje parametrov detekcije dogodkov in inteligentne analize slike.
• Spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova naprave ter zagotavlja dostop do polne funkcionalnosti naprave. Za sisteme BCS je priporočljivo uporabljati brskalnik Internet Explorer, ki podpira t.i. Active-X vtičnik, ki je potreben za pridobitev video toka iz kamere.
• Mobilna aplikacija BCS - mobilna platforma za operacijske sisteme Android in iOS, ki omogoča neposredni predogled, predvajanje posnetkov ter prejemanje obvestil o dogodkih v okviru sistema. Mobilna platforma BCS uporablja povezavo preko oblaka P2P, kar odpravlja potrebo po preusmerjanju IP naslovov na usmerjevalniku.

Pomembna značilnost kamer BCS iz serije Line je kompatibilnost z odprtim protokolom ONVIF, ki omogoča povezovanje kamer z NVR snemalniki in VMS programi drugih proizvajalcev.
