Product detailed description

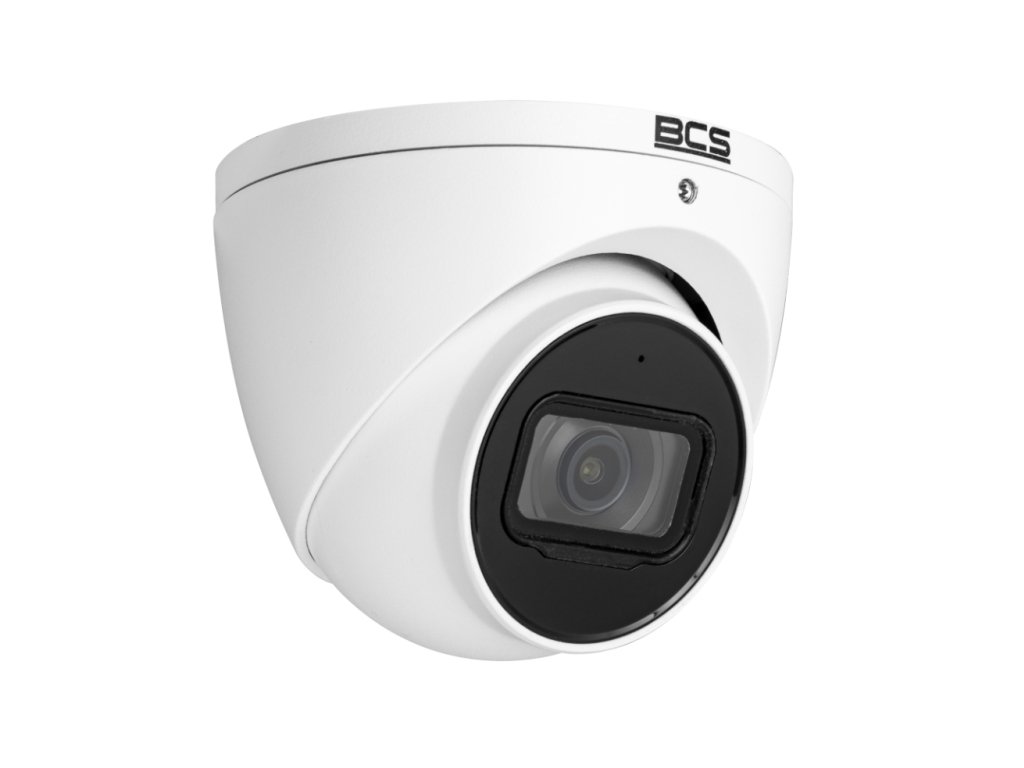

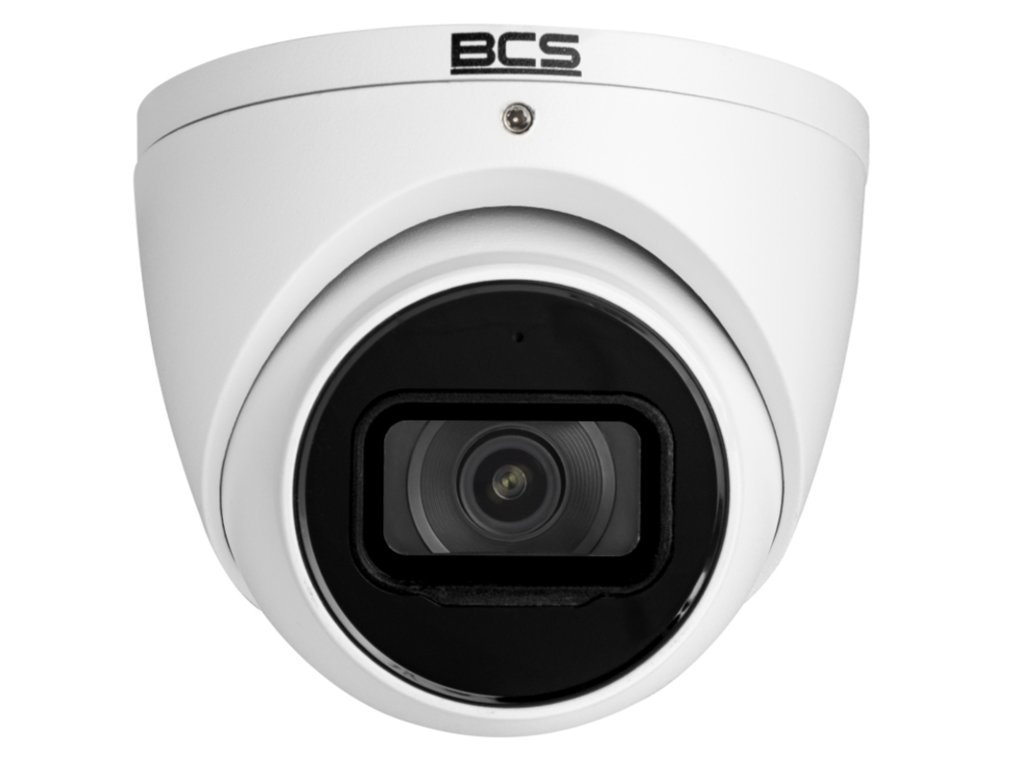

Kamera kupolna IP BCS-L-EIP28FSR5-Ai1 - BCS

Model BCS-L-EIP28FSR5-Ai1 je kamera, ki deluje v sistemu IP z fiksnim objektivom 2.8mm. Kamera ima pretvornik 1/2.8” 8Mpx PS CMOS, ki deluje pri ločljivosti 3840×2160p. Stiskanje podatkov naprave deluje v standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija True WDR(120dB) izboljšuje dinamiko kamere in iz kontrastnega opazovalnega načrta pridobiva več podrobnosti. Naprava ima tudi vgrajen IR sevalnik z dosegom delovanja do 30m.

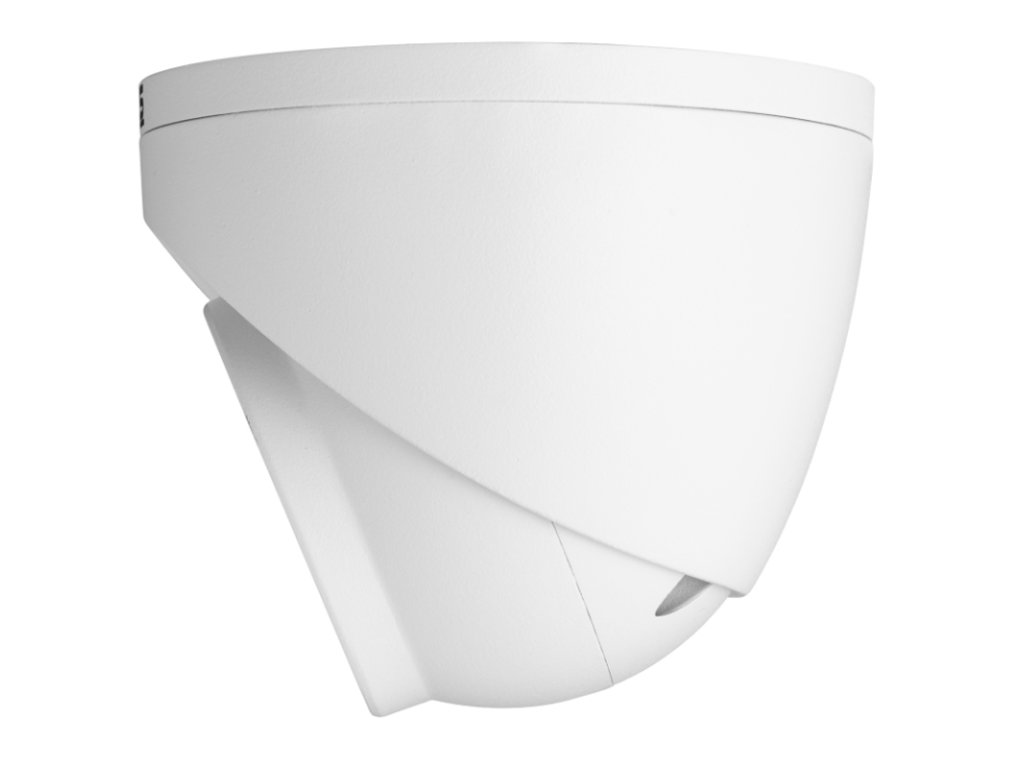

Ohišje kamere je zasnovano v standardu IP67, kar zagotavlja popolno zaščito pred vdorom prahu in zaščito pred vdorom vode. Kamera se napaja z napetostjo 12V DC ali preko PoE (802.3af).

Tehnični podatki:

• Pretvornik 1/2.8" 8Mpx Starlight PS CMOS
• Ločljivost: 3840×2160
• Stiskanje slike: H.265 / H.265+ / H.264 / H.264+ / MJPEG
• Fiksni objektiv: 2.8mm
• IR sevalnik: do 30m
• Funkcije slike: AGC, AES, AWB, BLC, HLC, WDR(120dB), 3DNR
• Pametne funkcije Ai : pametna analiza slike, perimetralna zaščita
• Vgrajen mikrofon: Da
• Podpora: WEB strežnik, NVR, CMS (BCS Manager), mobilna aplikacija BCS (iOS, android), P2P
• Pogonski prostor za microSD kartico: do 256GB
• Zunanje kovinsko ohišje IP67
• Delovna temperatura: -40°C ~ +60°C
• Napajanje: DC 12V ali PoE
• Teža: 0.5 kg
• Dimenzije: 106×93.6mm

Širok kot snemanja

Objektiv 2.8mm

V kameri BCS je uporabljen CMOS pretvornik s velikostjo 1/2.8" palca ter objektiv s fiksno goriščnico 2.8mm, kar omogoča dosego prilagodljivega opazovalnega kota od približno 107°. Takšna zasnova optike kamere omogoča, da je predstavljeni model idealen za izvajanje nadzora celotnega dogajanja v opazovani sceni. Hkrati, zaradi visoke ločljivosti matrice - 3840 x 2160p - naprava zagotavlja zelo dobro reprodukcijo podrobnosti in možnost podrobne analize vsebine posnetkov preko 16-kratnega digitalnega zooma.

Sl. 3 Primerjava kotov snemanja za različne objektive (pri pretvorniku 1/2.8")

Napajanje preko PoE

Prenos podatkov in napajanja preko enega kabla

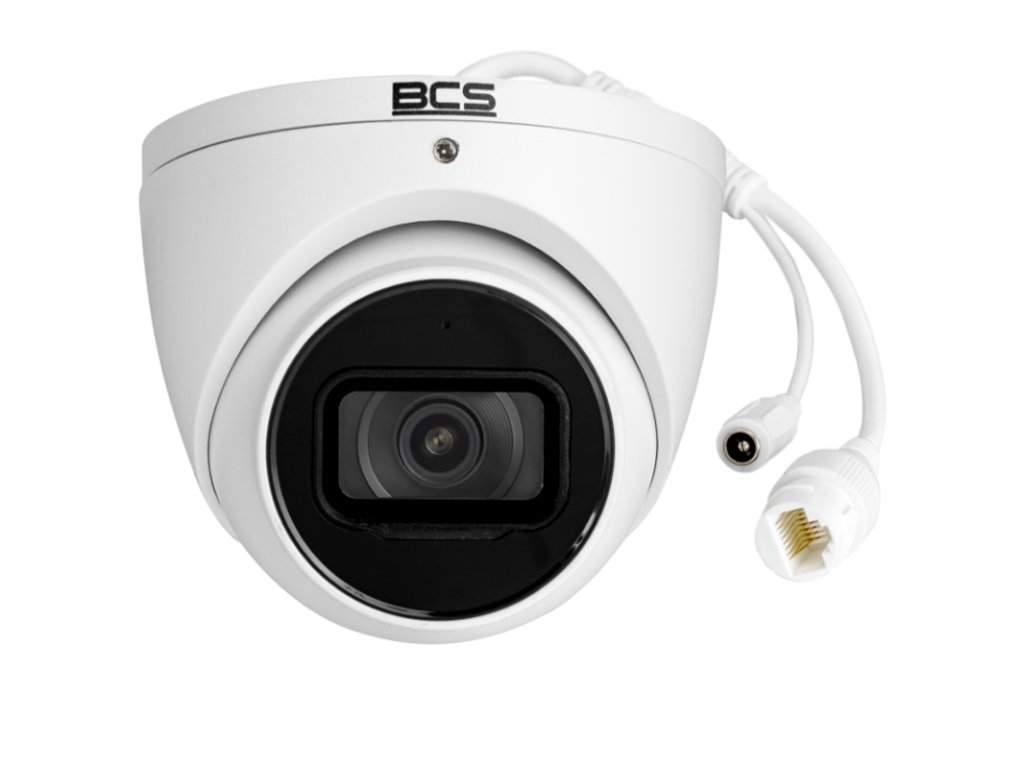

Industrijska kamera BCS-L-EIP28FSR5-Ai1, tako kot večina sodobnih IP kamer, uporablja dva načina napajanja - klasično preko 12V DC vtičnice in neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE je mogoče izvesti neposredno preko stikala ali PoE injektorja.

Med prednosti uporabe standarda PoE lahko štejemo:

• skrajšan čas in zmanjšane stroške namestitve zaradi poenostavljene strukture kablovanja
• ni potrebe po namestitvi dodatnih napajalnikov
• možnost napajanja kamer na razdalji do do 250m (podaljšani način)

Sl. 4 Načelo delovanja napajanja PoE

Učinkovito stiskanje podatkov

Standard H.265/ HVEC

Novi modeli mrežnih kamer BCS Line uporabljajo za stiskanje video materiala učinkovit kodek HEVC (ang. High Efficiency Video Coding), ki se v industriji sistemov video nadzora imenuje H.265. Ta standard je bil razvit kot odgovor na potrebo po prenosu video materialov visoke ločljivosti (4K) brez pretiranega obremenjevanja prenosa podatkov. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno prihranek pasovne širine, kar se v sistemih CCTV odraža v podaljšanju časa arhiviranja materiala na disku, povečanju dostopne pasovne širine omrežja in podaljšanju življenjske dobe podatkovnih nosilcev. Poleg tega je razlika v kakovosti video materiala pri stiskanju H.265 v primerjavi z različico H.264 praktično neopažena.

Sl. 5 Razlike med učinkovitostjo stiskanja H.265 in H.264

Pomembno: način stiskanja v kameri BCS-L-EIP28FSR5-Ai1 se lahko prosto preklaplja med H.265 in H.264, kar omogoča delovanje s snemalniki, ki ne podpirajo stiskanja HVEC.

Oddaljena podpora in predogled

P2P in VMS povezava

Izvedba povezave s omrežjem v kameri je mogoča preko vgrajenega Ethernet povezave (samo-prilagodljivo). Ta povezava omogoča konfiguracijo delovanja, spremembo parametrov slike ter v živo pregledovanje in predvajanje posnetkov (kamere s slotom za microSD) preko vmesnika WEB strežnika, namenskega VMS programa ali mobilne aplikacije za naprave s sistemom Android ali iOS. Serija BCS Line uporablja za oddaljeno povezavo naslednje platforme:

• VMS program; BCS Manager ali Smart PSS - namensko programsko opremo za upravljanje videonadzora, ki omogoča napredne spremembe celotnega sistema, sinhronizirano predvajanje posnetkov ter upravljanje parametrov detekcije dogodkov in pametne analize slik.
• Spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova naprave in zagotavlja dostop do celotne funkcionalnosti naprave. Za BCS sisteme je priporočljivo uporabljati brskalnik Internet Explorer, ki podpira t.i. Active-X vtičnik, ki je potreben za pridobitev video toka iz kamere.
• Mobilna aplikacija BCS - mobilna platforma za sisteme Android in iOS, ki omogoča v živo pregledovanje, predvajanje posnetkov ter prejemanje obvestil o dogodkih v okviru sistema. Mobilna platforma BCS uporablja povezavo preko P2P oblaka, kar odpravlja potrebo po preusmerjanju IP naslovov na usmerjevalniku.

Pomembna značilnost kamer BCS iz serije Line je združljivost z odprtim protokolom ONVIF, kar omogoča povezovanje kamer z NVR snemalniki ter VMS programi drugih proizvajalcev.
