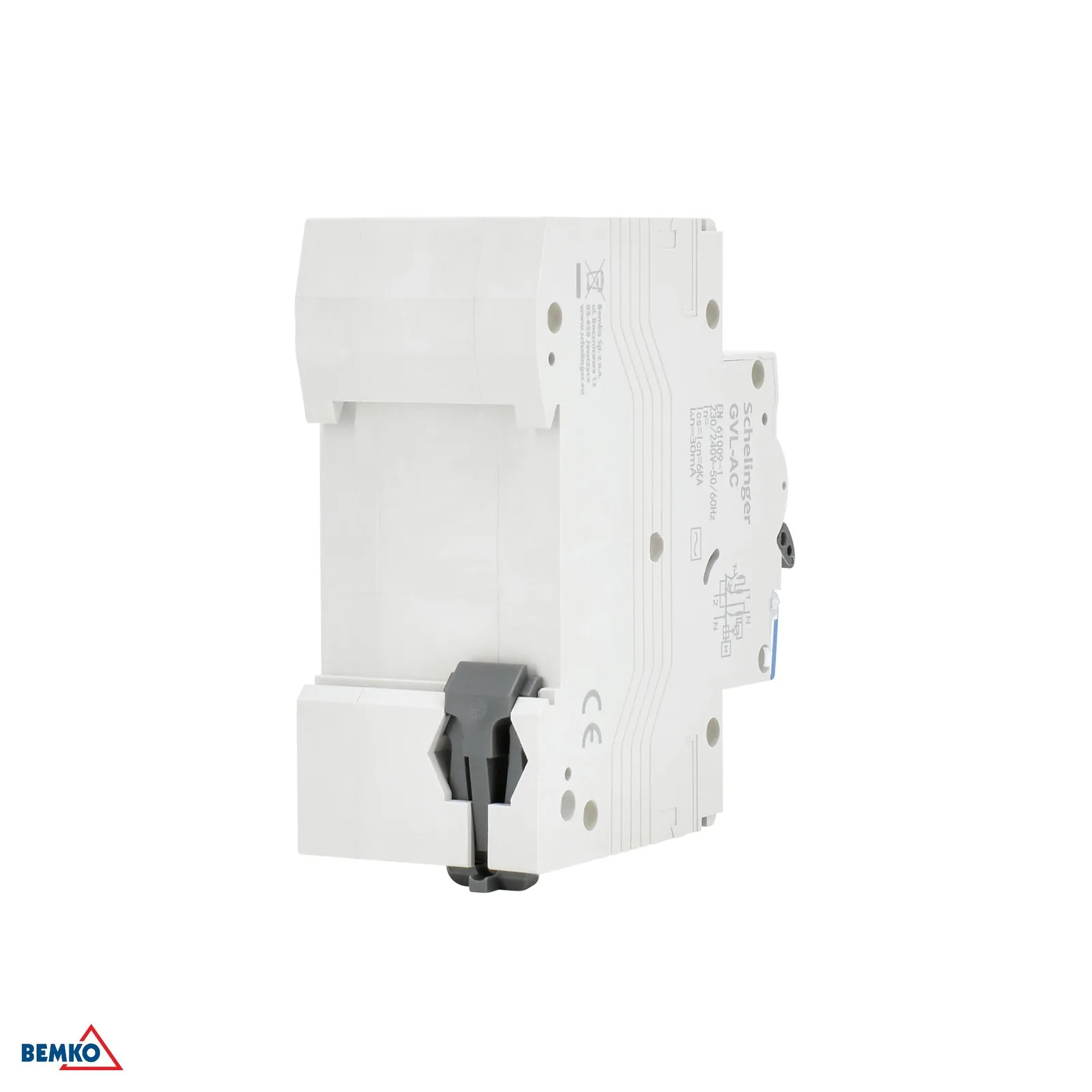

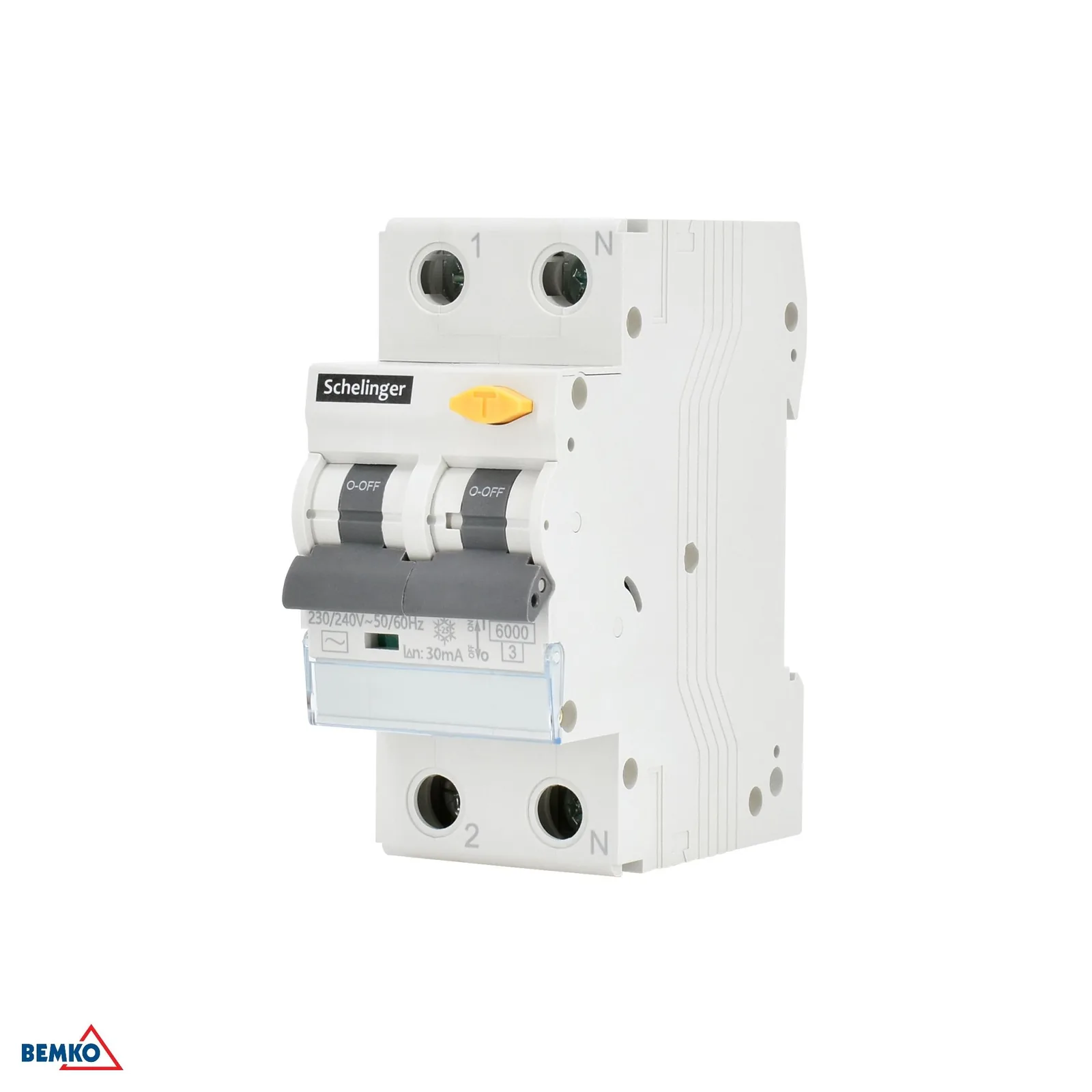

Diferencialni odklopnik z nadtokovno zaščito 2P B 25A 30 mA tip AC Schelinger BM-A08-GVL-AC-B25

Podroben opis izdelka

Diferencialni odklopnik z nadtokovno zaščito 2P B 25 A 30 mA tip AC Schelinger

Kombinirani odklopnik z diferenčnim tokom Schelinger je namenjen za razdelilne omare, kjer zanesljivo ščiti električni tokokrog pred nadtokom in napako na ozemljitvi. Zaradi nazivnega toka 25 A, diferenčnega toka 30 mA in izklopne karakteristike B je primeren za običajne inštalacije, kjer sta pomembni učinkovita zaščita in pregledna rešitev v enem modulu. Naprava deluje pri nazivni napetosti 230/240 V~ 50/60 Hz in ima tip AC, zato je namenjena tokokrogom z izmeničnim preostalim tokom. Kompaktne mere 36 × 82 × 73 mm olajšajo montažo v razdelilno omaro, stopnja zaščite IP20 pa ustreza uporabi v notranjih električnih inštalacijah.

• Kombinacija diferenčne in nadtokovne zaščite v eni napravi
• Nazivni tok 25 A in občutljivost 30 mA
• Izklopna karakteristika B za običajne inštalacije
• Namenjen za omrežje 230/240 V~ 50/60 Hz
• Kompaktne mere, primerne za razdelilno omaro

Glavne prednosti

Ta naprava prihrani prostor v razdelilni omari in hkrati poenostavi zasnovo elektroinštalacije, saj združuje dve zaščitni funkciji v enem modulu. Nazivna kratkostična odpornost in izklopna zmogljivost 6 kA povečujeta odpornost pri okvarnih stanjih, kar je še posebej pomembno pri vsakodnevnem delovanju v gospodinjskih in manjših poslovnih inštalacijah.

• Prihranek prostora v razdelilni omari zaradi kombinirane rešitve
• Skrajšanje in poenostavitev vezave
• Kratkostična odpornost 6 kA
• Delovanje v temperaturnem območju od -25 °C do 40 °C

Uporaba in združljivost

Naprava je namenjena vgradnji v električne razdelilne omare v inštalacijah, kjer je potrebna zaščita tokokroga pred preobremenitvijo, kratkim stikom in uhajanjem toka. Zaradi izvedbe 2-polne in tipa AC je primerna za izbrane enofazne tokokroge z zaščitnim nadzorom izmeničnega okvarnega toka.

• Primerno za razdelilne omare in stanovanjske elektroinštalacije
• Za enofazne tokokroge z dvema poloma
• Namenjen za izmenične preostale tokove tipa AC
• Stopnja zaščite IP20 za notranjo uporabo

Tehnični podatki

• Pakiranje: 6 kos
• Izklopna karakteristika: B
• Dogovorjena kratkostična odpornost: Inc: 6 kA
• Diferenčni tok: 30 mA
• Višina: 73 mm
• Dolžina: 82 mm
• Nazivna napetost: 230/240 V~ 50/60 Hz
• Obratovalna izklopna zmogljivost: Ics: 6 kA
• Karton: 60 kos
• Delovna temperatura: -25 °C do 40 °C
• Nazivni tok: 25 A
• Kratkostična izklopna zmogljivost: 2 kA
• Stopnja zaščite: IP20
• Prenapetost: Uimp: 4 kV
• Tip: AC
• Širina: 36 mm
• Blagovna znamka: Schelinger
