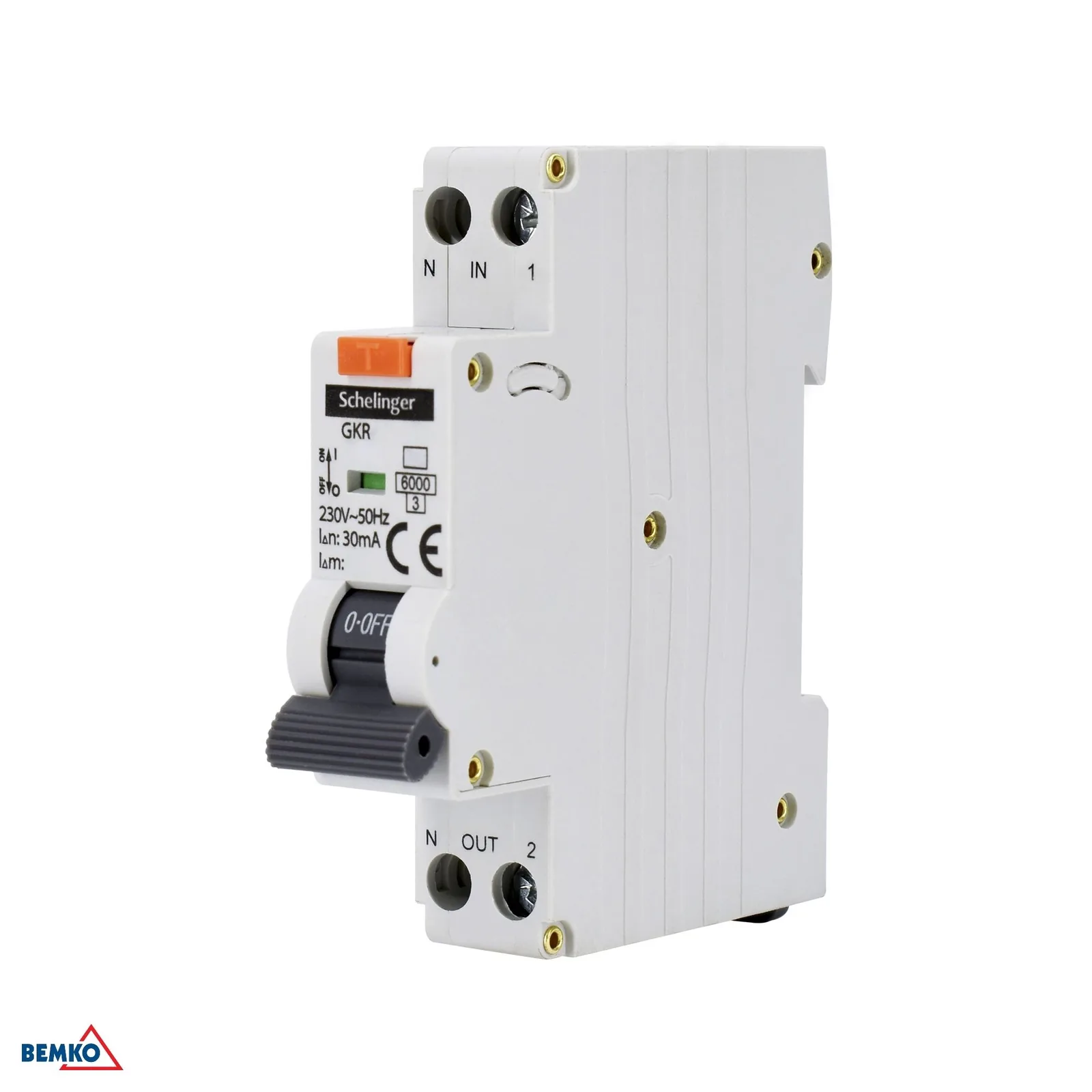

Diferencialni odklopnik z odklopnikom 1P B 20A 30 mA tip A Schelinger BM-A08-GKR-A-B20

Podroben opis izdelka

Diferencialni odklopnik z odklopnikom Schelinger 1P B 20 A 30 mA, tip A

Diferencialni odklopnik z odklopnikom Schelinger BM-A08-GKR-A-B20 je kompakten modul za zaščito električnega tokokroga pred nadtokom in okvarnim tokom. Zaradi nazivnega toka 20 A, diferenčne občutljivosti proženja 30 mA in karakteristike B je primeren za običajne inštalacije, kjer sta pomembni zanesljiva zaščita in prihranek prostora v razdelilni omarici.

• V enem modulu združuje diferencialni odklopnik in odklopnik.
• Občutljivost 30 mA pomaga zaščititi osebe ob okvari izolacije.
• Karakteristika B je primerna za standardne tokokrožne aplikacije.
• Širina le 18 mm prihrani prostor na DIN letev.

Glavne prednosti

• Nazivni tok 20 A za običajne enofazne tokokroge.
• Tip A za zaznavanje izmeničnih in pulzirajočih preostankov toka.
• Nazivna kratkostična vzdržnost 6 kA.
• Obratovalna izklopna zmogljivost Ics 6000 A.
• Možnost montaže na DIN/TH letev 35 mm.
• Zaščita s stopnjo IP20 za uporabo v razdelilnih omaricah.

Uporaba in združljivost

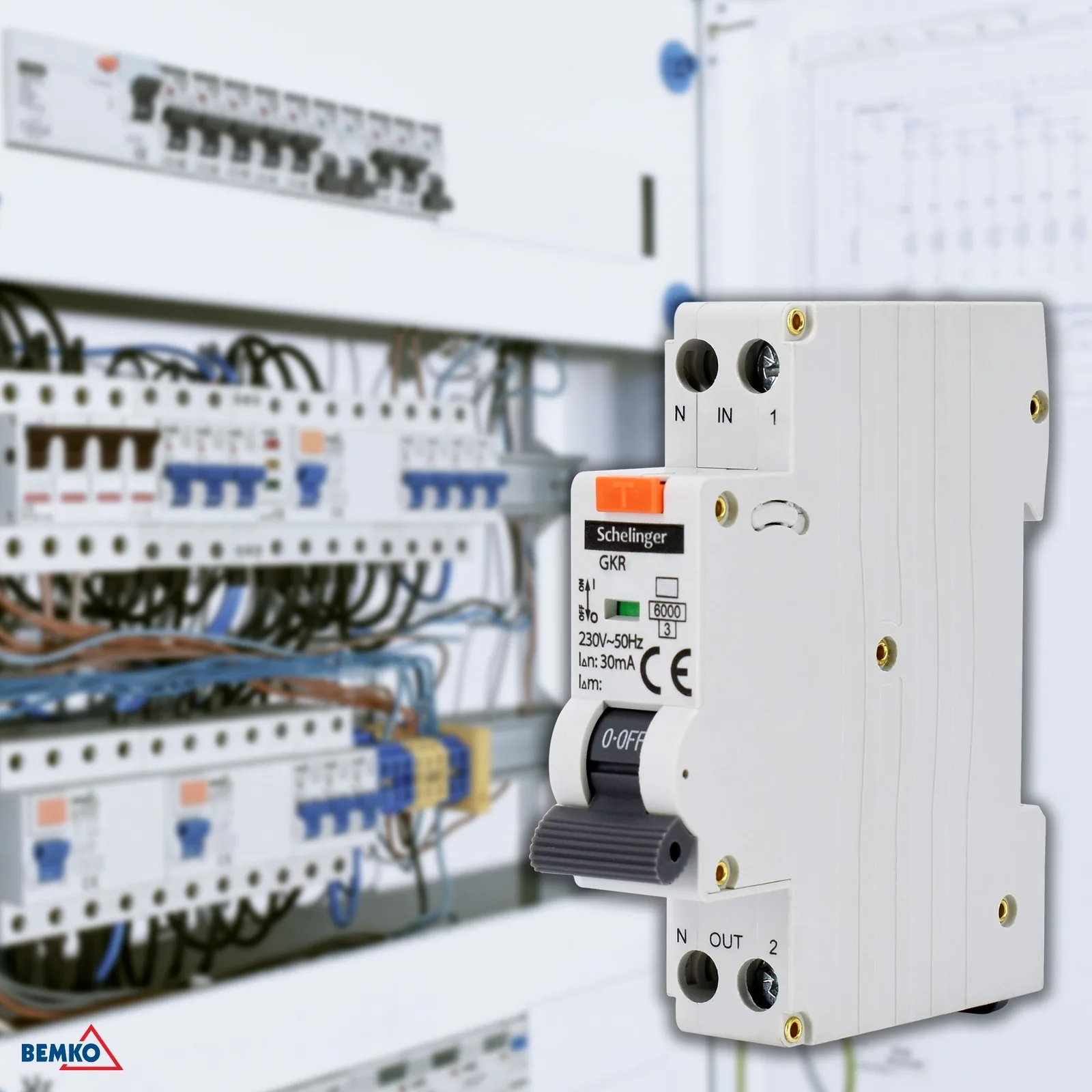

Ta modul je namenjen vgradnji v razdelilne omarice na 35 mm DIN/TH letev. Uporaben je v gospodinjskih in manjših poslovnih električnih inštalacijah, kjer je treba združiti zaščito pred nadtokom in tokovnimi napakami v eni kompaktni izvedbi.

• Montaža na 35 mm DIN/TH letev.
• 1-modulna izvedba za varčno vgradnjo.
• Primeren za tokokroge z napetostjo 230 V / 50 Hz.
• Delovna temperatura od -25 °C do +40 °C.

Tehnični podatki

• Karton: 120 kos
• Karakteristika: B
• Nazivna pogojna kratkostična vzdržnost: 6 kA
• Nazivni preostali tok: 30 mA
• Višina: 67 mm
• Izolacijska napetost: 500 V
• Dolžina: 81 mm
• Nazivna napetost: ~230 V / 50 Hz
• Število modulov: 1
• Obratovalna izklopna zmogljivost: 6000 A
• Pakiranje: 12 kos
• Delovna temperatura: -25 °C do +40 °C
• Nazivni tok: 20 A
• Kratkostična izklopna zmogljivost: 6 kA
• Način montaže: na DIN/TH letev 35 mm
• Stopnja zaščite: IP20
• Impulzna napetost: 4 kV
• Tip: A
• Širina: 18 mm
• Blagovna znamka: Schelinger
