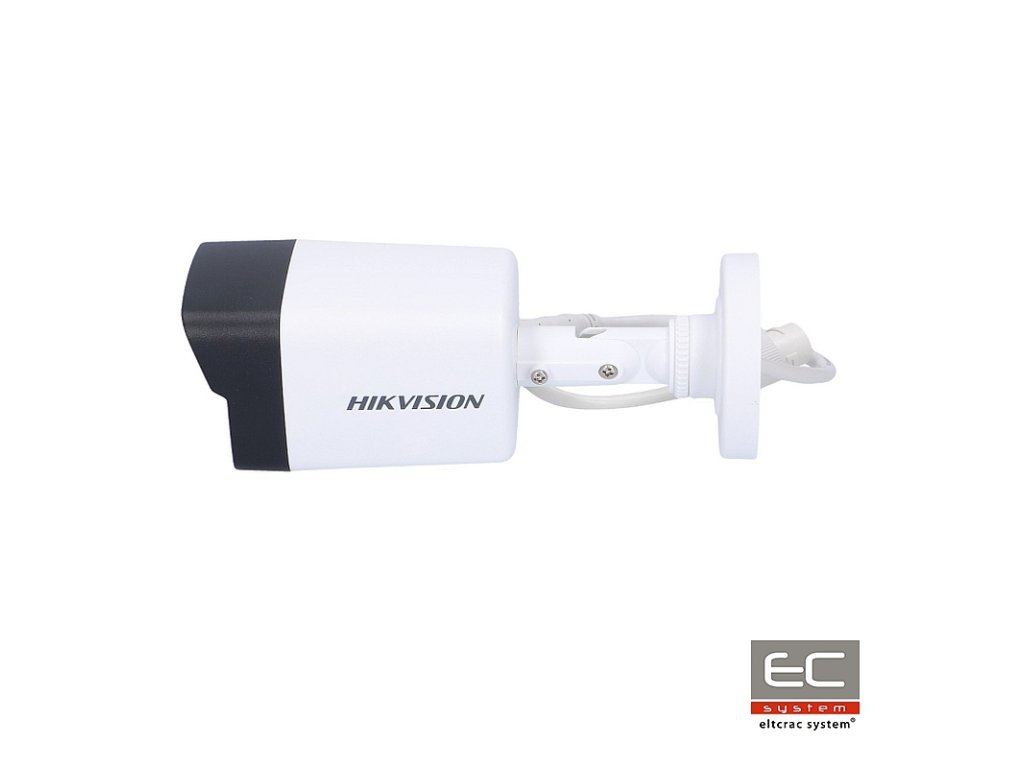

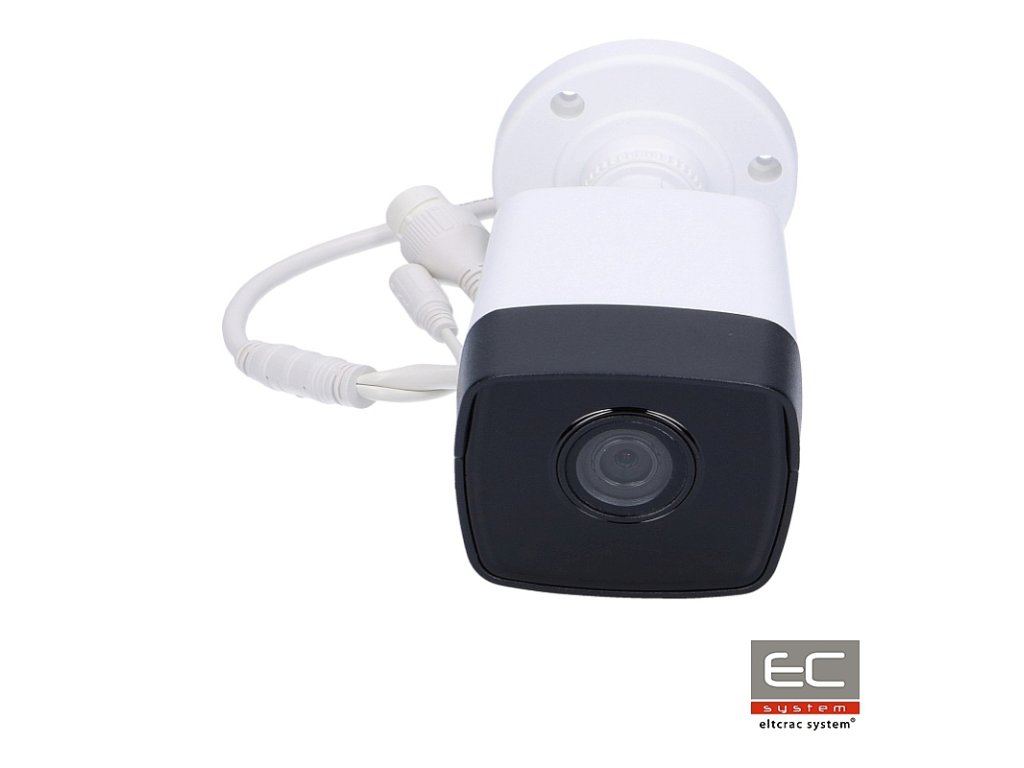

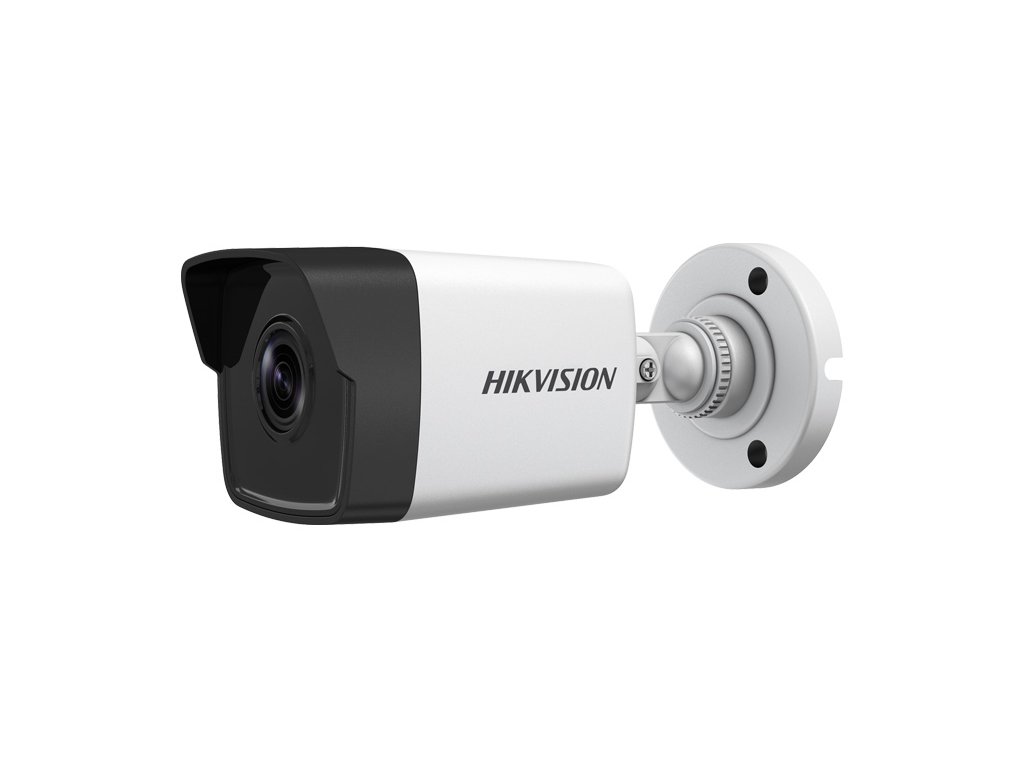

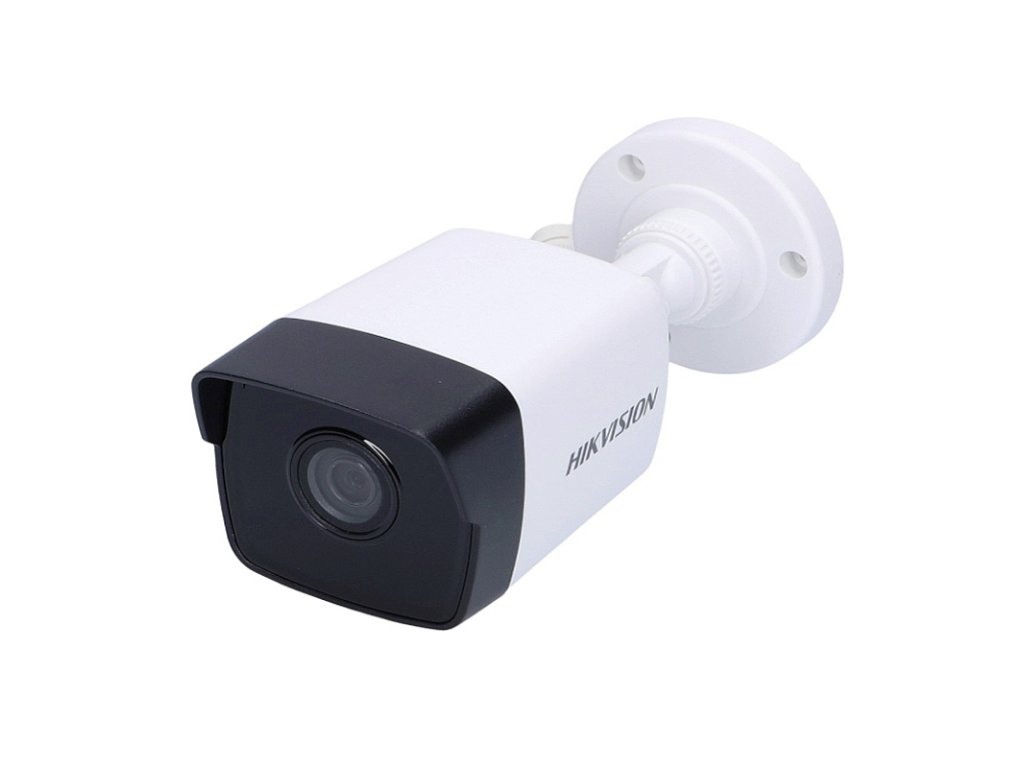

DS-2CD1023G0E-I - IP tubularna kamera, 2MP, 2.8mm, IR30m - Hikvision

Podroben opis izdelka

IP tubusna kamera DS-2CD1023G0E-I - HIKVISION

---

Ta dva model je kamera, ki deluje v sistemu IP s fiksnim objektivom 2,8 mm. Ima senzor 1/2.8” 2Mpx, ki deluje v ločljivosti (1920x1080px). Stiskanje podatkov naprave deluje v standardu H.265+ ali H.264+, prav tako je mogoče uporabiti standardno stiskanje H.264 za ohranjanje združljivosti z drugimi napravami. Funkcija D-WDR, ki izboljša dinamiko kamere, zagotavlja več podrobnosti iz kontrastnega opazovalnega načrta. Naprava ima tudi integriran IR LED iluminator z dosegom do 30m. Ohišje kamere je oblikovano po standardu IP67. Kamera se napaja z napetostjo 12V DC ali preko PoE (802.3af, razred 3).

Tehnični parametri:

• Senzor slike: 1/2.8'' progresivno skeniranje CMOS
• Ločljivost: 2Mpx
• Objektiv: 2.8mm
• Izbrane funkcije: BLC, D-WDR, 3D-DNR, HLC, ROI
• Video stiskanje: H.265, H.265+
• IR iluminator: 30m
• Stopnja zaščite: IP66
• Dimenzije: 69.1 x 66 x 172.7
• Napajanje: 12V DC, PoE

Sl. 1 Dimenzije kamere DS-2CD1023G0E-I

---

Širok kot snemanja

Objektiv 2.8mm

Uporabljen CMOS senzor v kameri velikosti 1/2.8 palca in objektiv s fiksno goriščno razdaljo 2.8mm omogočata dosego širokega kota opazovanja do približno 100° horizontalno. Tak širok kot opazovanja dela predstavljeno kamero idealno za spremljanje in snemanje vseh dogodkov v okviru nadzorovane površine.

Modeli s širokim kotom, opremljeni z objektivom s fiksno goriščno razdaljo 2.8mm, so najpogosteje uporabljene različice kamer v inštalacijah industrijske televizije, glede na univerzalnost in visoko kakovost dostavljenega video materiala.

Sl. 2 Primerjava kotov snemanja za različne objektive (pri senzorju 1/2.8")

---

Polna vidljivost ponoči

Tehnologija EXIR

Kamera iz nove serije Hikvision ima vgrajene infrardeče iluminatorje, ki omogočajo učinkovito snemanje slike tudi v pogojih popolnega pomanjkanja osvetlitve v okolici. Poleg tega so IR iluminatorji izdelani v tehnologiji EXIR, kar doseže razporeditev osvetlitve scene pravokotne oblike - to pomeni, da EXIR iluminatorji osvetljujejo prizor veliko bolj enakomerno kot standardni iluminatorji, kar se odraža v povečanju nivoja vidnosti podrobnosti na posneti sliki.

Še ena prednost iluminatorjev v kamerah Hikvision je uporaba

črnega stekla (t.i. Black Glass), ki učinkovito skriva infrardeče diode in povečuje estetske vrednosti kamere.

Sl. 3 Tradicionalni IR iluminator (levo), EXIR iluminator (desno)

---

Napajanje preko PoE

Prenos podatkov in napajanje z enim kablom

Industrijska kamera

DS-2CD1023G0E-I lahko deluje z dvema načinama napajanja - klasično preko priključka 12VDC in neposredno preko zvite dvojice UTP z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvede neposredno preko PoE stikala ali PoE injektorja. Med prednostmi uporabe standarda PoE so:

skrajšanje časa in stroškov namestitve zaradi poenostavljene strukture kabliranja
odstranitev potrebe po namestitvi dodatnih virov napajanja
možnost napajanja kamer na razdalji do
• do 250m (način EXTEND)

---

Oddaljena konfiguracija in upravljanje

P2P povezava preko oblaka

Za inicializacijo povezave v omrežju kamera uporablja standardno Ethernet povezavo (samo-prilagodljivo) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo dela, prilagajanje parametrov slike ter ogled v živo in predvajanje posnetkov (kamere z microSD režo). Sama realizacija povezave se lahko izvede na treh različnih platformah:

• program iVMS-4200 in iVMS-5200 - posebna programska oprema za upravljanje vizualnega spremljanja, ki omogoča napredne modifikacije celotnega sistema in upravljanje parametrov zaznave dogodkov in pametne analize slike
• spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova kamere, ki omogoča dostop do polne funkcionalnosti naprave. Pri sistemih Hikvision se priporoča uporaba brskalnika Internet Explorer.
• mobilna aplikacija Hik-Connect - mobilna platforma za sisteme Android in iOS, ki omogoča možnost ogleda v živo, predvajanja posnetkov in prejemanja obvestil o dogodkih v okviru sistema. Platforma Hik-Connect uporablja povezavo preko oblaka, kar odpravi potrebo po preusmeritvi vrat na usmerjevalniku

Izraba oblaka za vzpostavitev povezav med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere od kjerkoli z dostopom do interneta - bodisi na mobilnih napravah bodisi na stacionarnih računalnikih (PC, prenosni računalnik).

---

Učinkovita stiskanje podatkov

Kodek H.265/ HVEC

Nova modela omrežnih kamer od Hikvision uporabljata učinkovit kodek

HEVC (ang. High Efficiency Video Coding), označevan v industrijskih televizijskih sistemih kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu visokoločljivih video materialov (4K) brez prekomernega obremenjevanja prenosa pasovne širine. V primerjavi s prejšnjim standardom H.264, nova tehnologija omogoča skoraj dvakratno prihranek pasovne širine, kar v CCTV sistemih pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive širine_pripustnosti omrežne povezave in podaljšanje življenjske dobe podatkovnih nosilcev. Poleg tega je razlika v kakovosti video materiala pri stiskanju H.265, v primerjavi z različico H.264 praktično neopažena.

Pomembno: način stiskanja v kameri DS-2CD1023G0E-I je mogoče prosto preklopiti med H.265 in H.264, kar ji omogoča delovanje z DVR-ji, ki ne podpirajo stiskanja HVEC.

---

Tehnične specifikacije:

DS-2CD1023G0E-I1/2.8" CMOS Progresivno skeniranjeIP2Mpx @1920x10800.01 Lux (barva, AGC VKLOČEN), 0.028Lux @ (F2.0, AGC VKLOČEN), 0 Lux pri IR1/3 s do 1/100,000 shorizontalni FOV 114.8°, vertikalni FOV 62°, diagonalni FOV 135.5°Pan: 0° do 360°, Tilt: 0° do 180°IR iluminatorIR dosegdo 30mOblikovanje slikePametne funkcije1 fiksno območje za dva toka Oblika D-WDRSaturacija, eksponiranje, kontrast, ostrina, AGC, bel balanssamodejno / ročno preklapljanjeOmrežje1x RJ45 Ethernet 10/100 Mbps samo-prilagodljivTCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, Anti-flicker, heartbeat, ogledalo, zaščita s geslom, zasebna maska, vodni žigdo 6 kanalovZaznavanje gibanja, video sabotiranje, nepooblaščen vstopiVMS-4200 (lite), Hik-Connect, iVMS-5200IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+Splošnokovina + polikarbonatIP67 70 mm × 172.7 mm280g36 mesecev

Senzor
Standard prenosa
Max. ločljivost
Občutljivost
Čas zaklopa
Način počasne zaklopke podprt
Auto-Iris Ni na voljo
Fokus Ni na voljo
Objektiv	2.8 mm (opcijsko 4/6mm)
Kot snemanja (horizontalno)
Obseg nastavitve glave
Dolžina IR valovne dolžine 850 nm
Video stiskanje	Glavni tok: H.265+/ H.265/ H.264+/H.264 Stranski tok: H.265/H.264/MJPEG
H.264	Osnovni profil/ Glavni profil/ Visok profil
H.264+	Glavni tok
H.265	Glavni profil
H.265+	Glavni tok
Bitrate videa	32 Kbps do 8 Mbps
ROI
Glavni tok - max. število sličic	50Hz: 25fps (1920 × 1080, 1280 × 960, 1280 × 720) 60Hz: 30fps (1920 × 1080, 1280 × 960, 1280 × 720)
Stranski tok - max. število sličic	50Hz: 25fps (640 × 480, 640 × 360, 320 × 240) 60Hz: 30fps (640 × 480, 640 × 360, 320 × 240)
Funkcije slike BLC, 3D-DNR,
Nastavitve slike
Način dan/noč
Omrežni vmesnik
Omrežni protokoli	ONVIF
Izbrane funkcije
Sočasni predogled
Alarmno aktiviranje
Število uporabnikov / gostiteljev	do 32 uporabnikov 3 ravni pravic: Administrator, Operater, Uporabnik
Odjemalska programska oprema
Podprti spletni brskalniki
Napajanje	12 VDC PoE (802.3af, razred 3)
Poraba energije	12 VDC, 0.4A, Max: 5W PoE: (802.3af, 36V do 57V), 0.2A do 0.13A, Max: 7W
Material
Stopnja zaščite
Razred mehanske odpornosti	IK10 - odporen na vandalizem
Delovna temperatura / dovoljena vlaga	-30 °C do 50 °C <95% (brez kondenzacije)
Dimenzije
Teža
Garancija
