Podroben opis izdelka

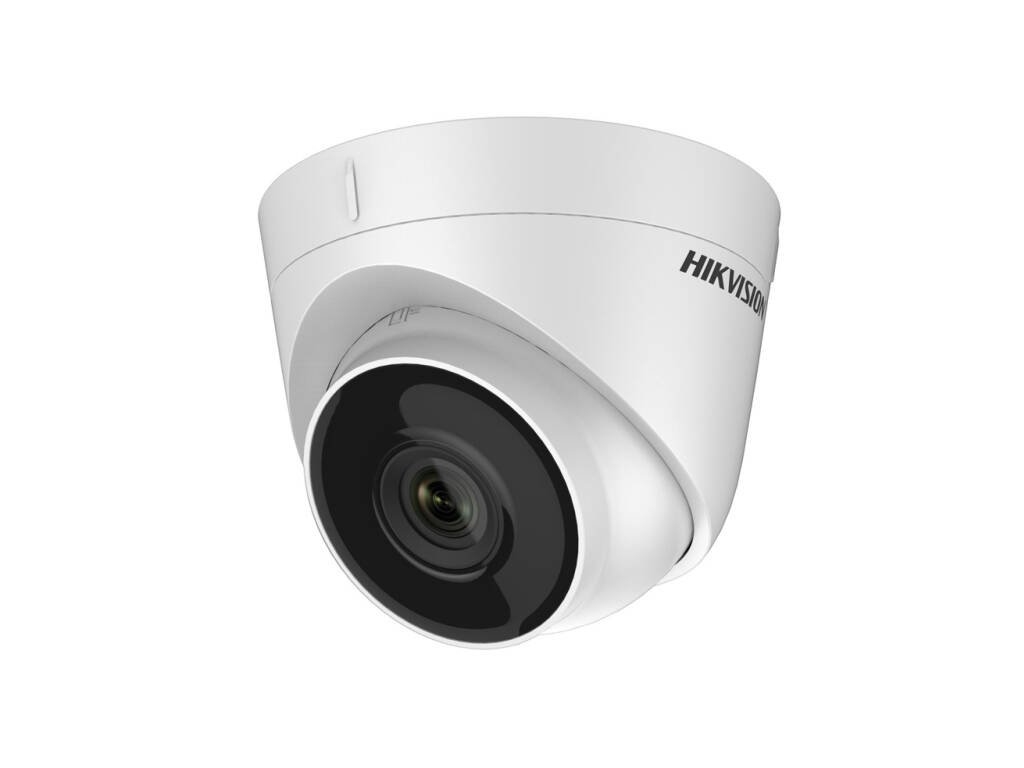

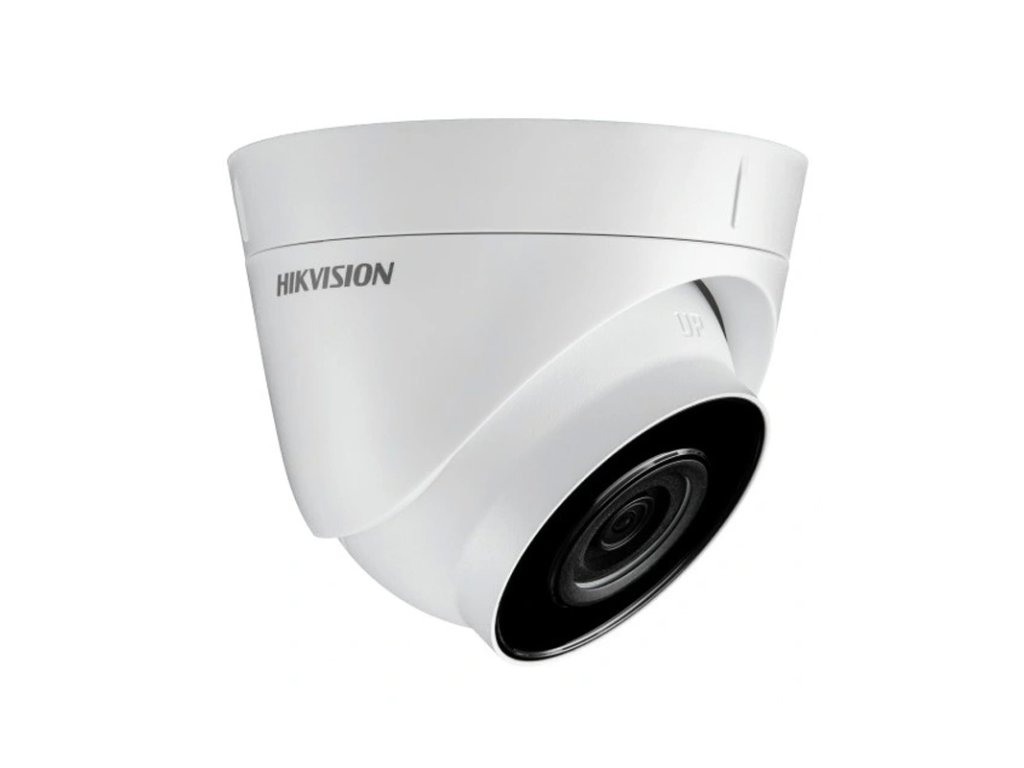

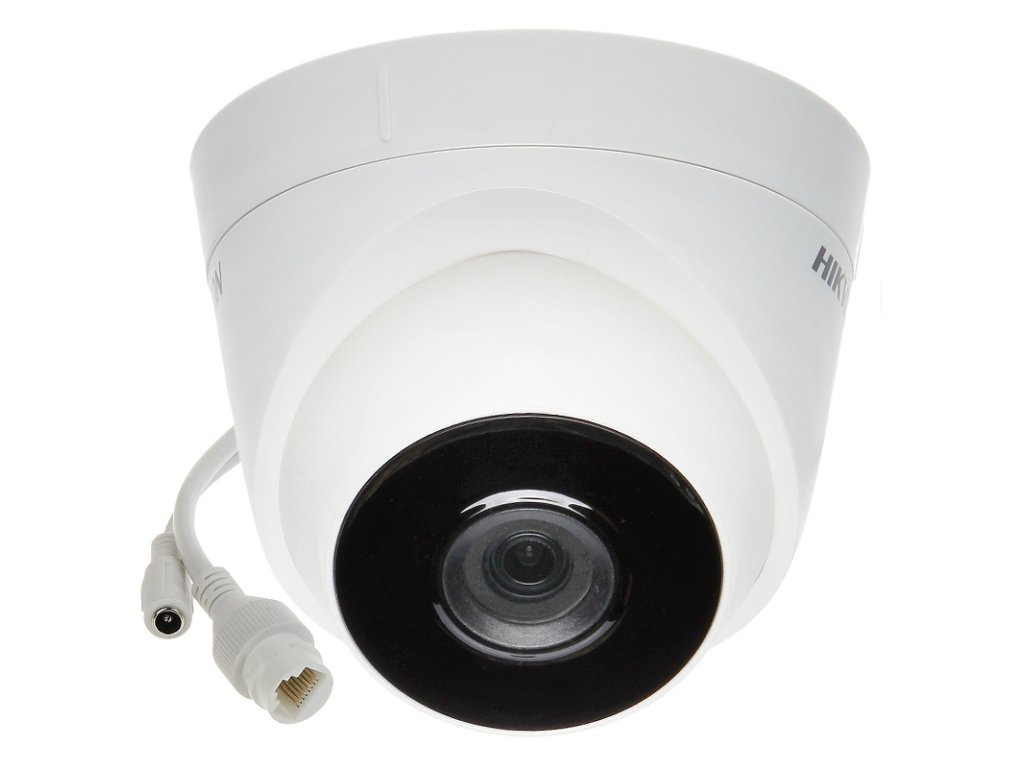

IP kamera DS-2CD1321-I - Hikvision
Dome kamera DS-2CD1321-I tipa turret je ekonomični model blagovne znamke Hikvision iz serije Easy IP Lite, odličen predvsem zelo privlačno ceno ob ohranjanju široke funkcionalnosti. Kamera je namenjena vsem vrstam nadzornih inštalacij - zahvaljujoč univerzalnosti uporabe se bo izkazala skoraj v vsakem sistemu kot naprava, ki podpira naprednejše kamere.
Zaradi uporabe standardnega 2-megapixelnega senzorja 1/2.8" PS CMOS kamera zagotavlja visokokakovostno sliko s polno dobro detajlnostjo in naravno reprodukcijo barv.
Kamera uporablja stiskanje slike po standardu H.264.
Tehnične specifikacije:
- Senzor: 1/2.8" CMOS Progressive Scan
- Max. ločljivost: 1920x1080 (2 Mpx) @25fps
- Fiksna leča: 2.8 mm
- Kot snemanja: ~100o
- Občutljivost: 0,01 Lux (0 Lux z lastnim IR)
- Avtomatski dnevni/nočni način: Da
- Infracrveni osvetljevalnik: IR30m BlackGlass
- Mehanski infrardeči filter (ICR): Da
- Standarde stiskanja: H.264+/H.264
- Funkcije slike: 3D-DNR, DWDR, AGC, BLC ROI
- Stopnja zaščite ohišja: IP67
- Delovna temperatura: -30...60 oC
- Napajanje: 12 VDC, PoE 802.3af
- Poraba energije: max. 5 W
- Dimenzije: 110 x 93 mm
- Teža: 0.35 kg
![]()
Slika 1 Dimenzije kamere DS-2CD10321-I
Širok kot snemanja
Leča 2.8mm
Uporabljen v kameri senzor CMOS velikosti 1/2.8 palca in fiksna leča 2.8mm omogočata širok kot opazovanja do približno 100° v horizontalni smeri. Tak širok kot opazovanja dela to kamero idealno za izvajanje pregleda in snemanje celotnih dogodkov na nadzorovanem območju.
Širokokotni modeli s fiksno lečo 2.8mm so najpogosteje uporabljane različice kamer v industrijskih televizijskih inštalacijah, glede na univerzalnost in visoko kakovost ponujenega videomateriala.
![]()
Slika 2 Primerjava kotov snemanja za različne leče (s senzorjem 1/2.8")
Polna vidljivost ponoči
Tehnologija EXIR
Kamere iz nove serije Hikvision imajo vgrajene infrardeče osvetljevalnike, ki omogočajo učinkovito snemanje slike, tudi v pogojih popolne pomanjkljivosti svetlobe v okolju. Poleg tega so IR žarnice izdelane v tehnologiji EXIR, kar omogoča razporeditev osvetlitve scene o pravokotni značaj - to pomeni, da EXIR žarnice osvetljujejo sceno veliko bolj enakomerno kot standardni osvetljevalniki, kar vodi do izboljšanja ravni vidljivosti podrobnosti na zajeti sliki.
Še en plus osvetljevalnikov v kamerah Hiwatch je uporaba črnega stekla (t.i. Black Glass), ki učinkovito skriva infrardeče LED in izboljšuje estetske lastnosti kamere.
![]()
Slika 3 Tradicionalni IR osvetljevalnik (levo), EXIR osvetljevalnik (desno)
Napajanje preko PoE
Prenos podatkov in napajanja z enim kablom
Industrijska kamera DS-2CD1321-I se lahko napaja na dva načina - klasično preko vtičnice 12VDC in neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvede neposredno preko Switch ali PoE Injector. Med prednosti uporabe standarda PoE spadajo:
- skrajšan čas in stroški namestitve, zahvaljujoč poenostavljeni strukturi kablovanja
- ni potrebno namestiti dodatne napajalne vire
- možnost napajanja kamer do do 250m (modul EXTEND)
![]()
Oddaljena konfiguracija in upravljanje
P2P povezava preko oblaka
Za izvedbo povezave v omrežje kamera uporablja standardni omrežni vmesnik Ethernet (self-adaptive) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo dela, prilagoditev parametrov slike ter živo spremljanje in predvajanje posnetkov (kamere s slotom za microSD). Izvedba same povezave se lahko izvede preko treh različnih platform:
- program iVMS-4200 in iVMS-5200 - namenski programski opremi za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema in upravljanje parametrov zaznavanja dogodkov ter pametne analize slike
- spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova kamere, ki zagotavlja dostop do polne funkcionalnosti naprave. Za sisteme Hikvision je priporočljivo uporabljati brskalnik Internet Explorer.
- mobilna aplikacija Hik-Connect - mobilna platforma za sisteme Android in iOS, ki omogoča živo spremljanje, predvajanje posnetkov in prejemanje obvestil o dogodkih v okviru sistema. Platforma Hik-Connect uporablja oblačno povezavo, kar odpravlja potrebo po preusmeritvi portov na usmerjevalniku
Izraba oblaka za vzpostavitev povezave med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere z katerega koli mesta z dostopom do interneta - na mobilnih napravah in stacionarnih (PC, Laptop).
![]()
Tehnične specifikacije:
| DS-2CD1321-I |
| Kamera |
| Senzor | 1/2.8" CMOS Progressive Scan |
| Standard prenosa | IP |
| Max. ločljivost | 2Mpx @1920x1080 |
| Občutljivost | 0.01 Lux (barva, AGC V ON), 0 Lux pri IR |
| Čas odprtja zaklopa | 1/3 s do 1/100,000 s |
| Način počasne zaklopke | podprt |
| Avto-Iris | N/A |
| Fokusiranje | N/A |
| Leča | 2.8 mm (možno tudi 4mm, 6mm) |
| Kot snemanja (horizontalno) | horizontalni FOV 106°, vertikalni FOV 55° |
| Obseg regulacije glave | Pan: 0° do 360°, Tilt: 0° do 90° |
| Infracrveni osvetljevalnik |
| IR doseg | do 30m |
| Dolžina valovne dolžine IR | 850 nm |
| Stiskanje slike |
| Video stiskanje | - Glavni tok: H.264+/H.264
- Dopustni tok: H.264/MJPEG
|
| H.264 | Osnovni profil / Glavni profil |
| H.264+ | Glavni tok |
| Bitrate videa | 32 Kbps do 8 Mbps |
| Pametne funkcije |
| ROI | 1 fiksno območje za dva toka |
| Slika |
| Glavni tok - max. število slik | - 50Hz: 25fps @(1920 × 1080, 1280 × 960, 1280 × 720)
- 60Hz: 30fps @(1920 × 1080, 1280 × 960, 1280 × 720)
|
| Dopustni tok - max. število slik | - 50Hz: 25fps @(704 × 576, 640 × 480, 352 × 288,320 × 240)
- 60Hz: 30fps @(704 ×480, 640 × 480, 352 × 240,320 × 240)
|
| Funkcije slike | BLC, 3D-DNR, DWDR |
| Nastavitve slike | Saturacija, osvetlitev, kontrast, ostrina, AGC, bel balans |
| Dnevni/nočni način | avtomatsko / ročno preklop |
| Mreža |
| Omrežni vmesnik | 1x RJ45 Ethernet 10/100 Mbps self-adaptive |
| Omrežni protokoli | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP,
802.1X, QoS, IPv6, Bonjour ONVIF |
| Izbrane funkcije | Anti-flicker, heartbeat, zrcalo, zaščita gesla, zasebna maska, vodni žig |
| Simultani prenos | do 6 kanalov |
| Alarmni dogodek | Zaznavanje gibanja, video sabotaža, nepooblaščen dostop |
| Število uporabnikov / gostje | - do 32 uporabnikov
- 3 ravni pravic: Administrator, Operater, Uporabnik
|
| Odjemalska programska oprema | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podprti WEB brskalniki | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Splošno |
| Napajanje | - 12 VDC
- PoE (802.3af, razred 3)
|
| Poraba energije | - 12 VDC, 0.5A, Max: 5W
- PoE: (802.3af, 36V do 57V), 0.2A do 0.1A, Max: 6.5W
|
| Material | plast + aluminij |
| Stopnja zaščite | IP67 |
| Temperatura / Dovoljeno vlažnost | - -30 °C do 60 °C
- <95% (brez kondenzacije)
|
| Dimenzije | 110 x 93 mm |
| Teža | 340g |
| Garancija | 36 mesecev |
