Podroben opis izdelka
Projektni izdelek - veleprodajna ponudba po registraciji projekta

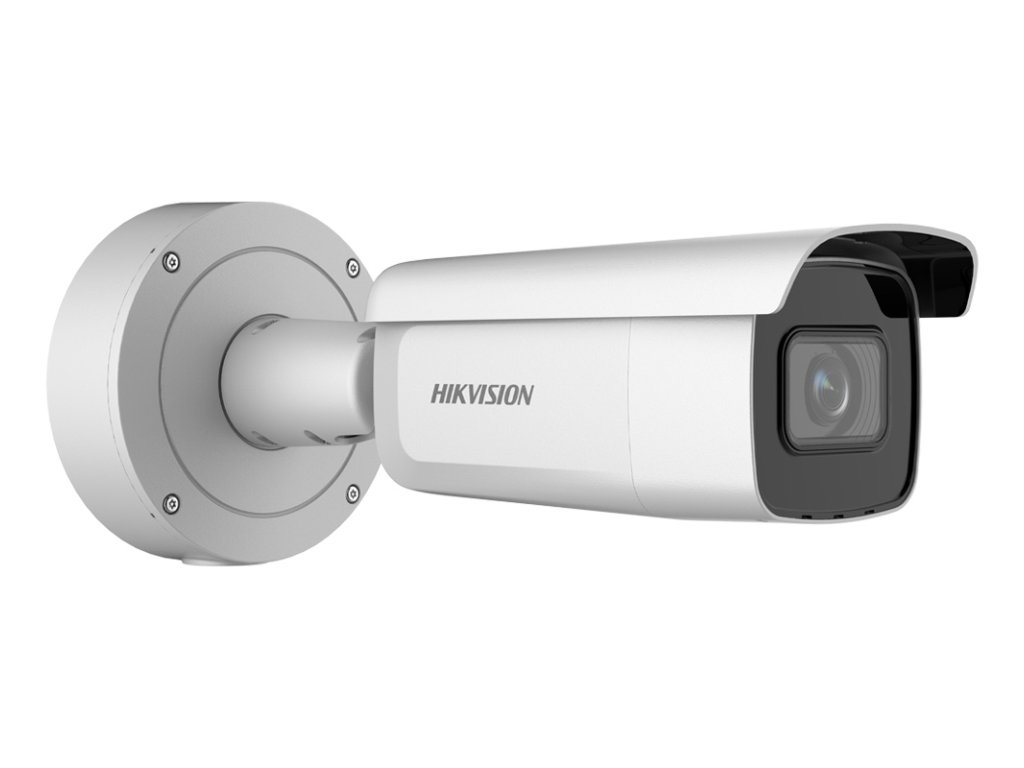

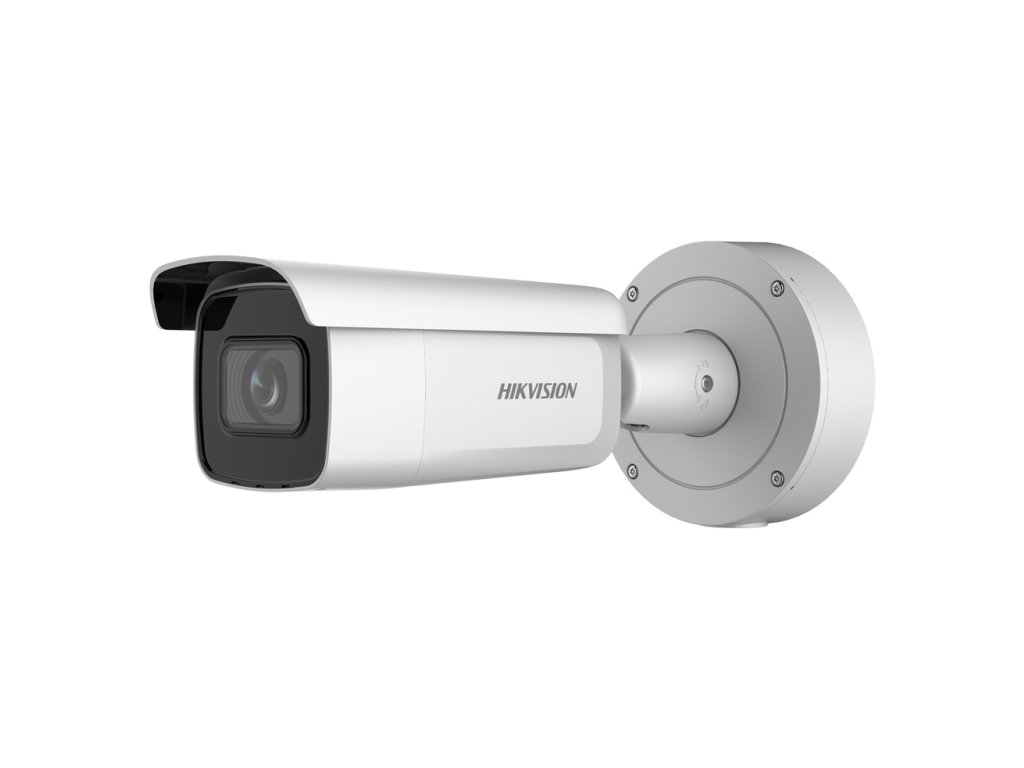

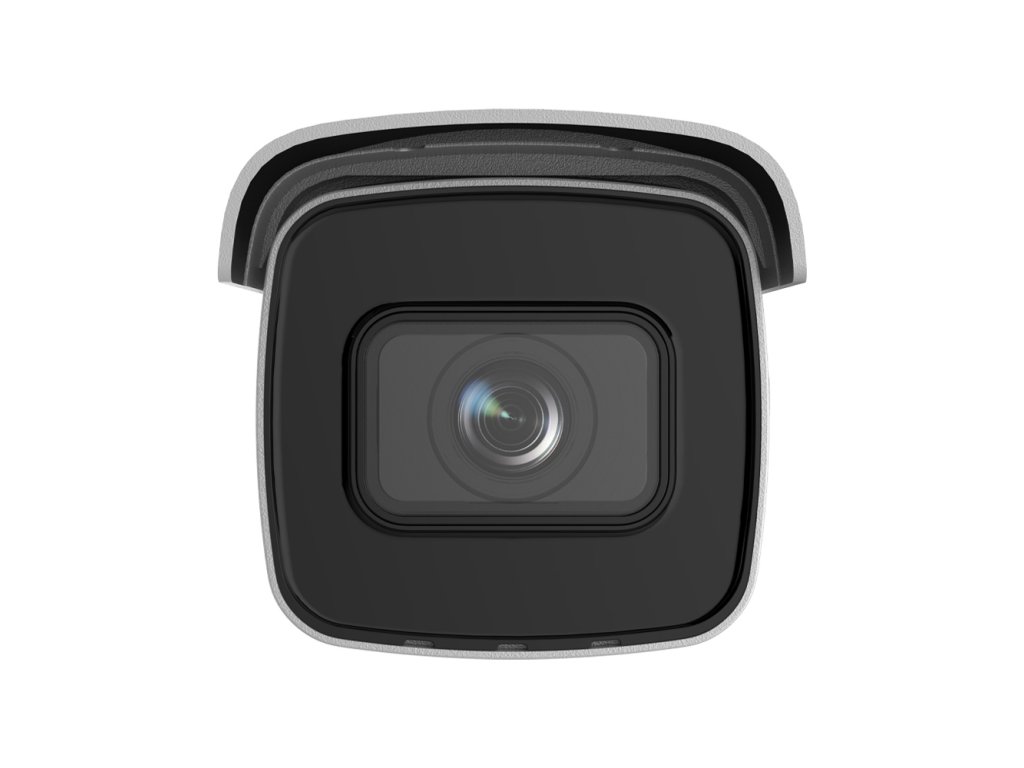

Tuba kamera DS-2CD3656G2T-IZS - Hikvision
Model DS-2CD3656G2T-IZS spada v tretjo generacijo projektnih kamer Acusense, ki se uporabljajo v sistemih pametnega nadzora. Naprava je del inovativne serije omrežnih kamer blagovne znamke Hikvision, ki omogočajo nemoteno snemanje slike z mest in objektov, ki jih pokriva vseodnevni nadzor, in nudijo pametno analizo (odkrivanje vstopa, prekoračitev linije, vstop/izstop iz območja) na podlagi kategorizacije objektov (vozik, človek), dodatno podprto s funkcijo prepoznavanja obraza in kodekom H.265. IP kamera z zmogljivim algoritmom kompresije slike H.264/H.265 zagotavlja brezskrbne in nemotene prenose slike v maksimalni ločljivosti 2592 × 1944 (4MPx). Možnost napajanja preko PoE, v skladu s standardom 802.3af, naredi napravo še bolj univerzalno in enostavno za namestitev. Montažna škatla DS-1260ZJ je del paketa s kamero.
Tehnične specifikacije:
- Senzor: 1/2.7" Progressivno skeniranje CMOS
- Ločljivost: 2592 × 1944 4Mpx
- Objektiv: 2.7 - 13.5 mm (~101° do 31°)
- Občutljivost: 0,003Lux (0 lux z IR)
- Preklopnik dan/noč: Da
- IR osvetlitev: 60m
- Kompresija: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Razred tesnjenja: IP67
- Max. poraba energije: 15W
- Temperatura delovanja: -30...+60 oC
- Izbrane funkcije slike: TrueWDR, 3D-DNR, Odkritje gibanja
- Izbrane analitične funkcije AcuSense: Prekoračitev linije, vstop, vstop v območje, kategorizacija ljudi in vozil
- Oddaljeno upravljanje: Hik-Connect, iVMS-4200, WEB Vmesnik
- Dimenzije: 105 × 340.8 mm
- Napajanje: 12VDC, PoE
- Teža: 1310g
Spremenljiv kot snemanja
Objektiv 2.7-13.5mm
Uporabljen senzor CMOS velikosti 1/2.7 palca in objektiv s spremenljivo goriščno razdaljo 2.7-13.5 mm omogočata pridobitev spremenljivega opazovalnega kota cca 101° do 31° na horizontali. Tak širok opazovalni kot dela to kamero idealno izbiro za izvajanje nadzora in snemanja celotnega dogajanja v okviru nadzorovanega objekta.
Širokokotni modeli z objektivom s fiksno goriščno razdaljo 2.8mm so najpogosteje uporabljane različice kamer v instalacijah industrijske televizije, zaradi univerzalnosti in visoke kakovosti dobavljenega video materiala.
![]()
Sl. 2 Primerjava kotov snemanja za različne objektive (pri senzorju 1/2.8")
Pametna analiza slike
Kamere AcuSense
Kamere Hikvision serije AcuSense izkoriščajo tehnologijo umetne inteligence. Implementirana tehnologija pametne analize slike v kamerah in snemalnikih Hikvision iz te serije omogoča drastično zmanjšanje lažnih alarmov, ki jih povzroča gibanje nepomembnih predmetov, kot so gibanje listov, gibanje majhnih živali. Naprave z logotipom AcuSense uporabljajo tehnologijo strojnega učenja za še boljše kategoriziranje prepoznanih objektov. Po konfiguraciji kamere smo sposobni sprožiti alarm le takrat, ko človek prekorači linijo ali vstopi v območje zaznavanja. Naprave AcuSense imajo tudi funkcijo hitrega iskanja. Z zahvaljujoč shranjenim video okvirjem vsakega objekta lahko kamera kategorizira in nato enostavno ter hitro išče. Izjemne funkcije, pa tudi zmogljivost in učinkovitost sistema AcuSense, omogočajo zelo prijetno uporabo.
![]()
Funkcije in prednosti povezovanja sistemov AcuSense
| Naprava | Tradicionalni NVR snemalnik | NVR snemalnik AcuSense |
| Tradicionalna kamera | Standardna slika + Osnovna analiza slike | Filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta |
| Kamera ColorVu | Barvna slika čez ves dan + Osnovna analiza slike | Barvna slika čez ves dan + filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta |
| Kamera AcuSense | Filtriranje lažnih alarmov, ki ga izvaja kamera | Filtriranje lažnih alarmov na vseh kanalih + hitro iskanje objekta |
| Kamera ColorVu 2. gen. | Barvna slika čez ves dan + Filtriranje lažnih alarmov, ki ga izvaja kamera | Barvna slika čez ves dan + filtriranje lažnih alarmov, ki ga izvaja kamera + hitro iskanje objekta |
Napajanje preko PoE
Prenos podatkov in napajanja z enim kablom
Industrijska kamera DS-2CD3656G2T-IZS lahko napaja na dva načina - klasično preko vtičnice 12VDC in neposredno preko vijačnega kabla UTP z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE lahko izvaja neposredno preko Switcha ali PoE injektorja. Med prednosti uporabe standarda PoE lahko uvrstimo:
- pospešen čas in stroške namestitve zaradi poenostavljene strukture kabelskega sistema
- ni potrebe po namestitvi dodatnih napajalnih virov
- možnost napajanja kamer na razdalji do do 250m (režim EXTEND)
![]()
Sl. 4 Ideja napajanja preko PoE
Oddaljena konfiguracija in upravljanje
P2P povezava preko oblaka
Za realizacijo povezave v omrežje kamera uporablja standardni Ethernet vmesnik (samo prilagodljiv) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo delovanja, prilagoditev parametrov slike, kot tudi neposredno spremljanje in predvajanje posnetkov (kamere s slotom za microSD). Realizacija same povezave lahko poteka na treh različnih platformah:
- program iVMS-4200 in iVMS-5200 - poseben program za upravljanje kamer, ki omogoča napredne prilagoditve celotnega sistema in upravljanje parametrov zaznavanja dogodkov ter pametne analize slike
- spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova kamere, s čimer nudi dostop do polne funkcionalnosti naprave. Za sisteme Hikvision se priporoča uporaba brskalnika Internet Explorer.
- mobilna aplikacija Hik-Connect - mobilna platforma za sisteme Android in iOS, ki omogoča neposredno spremljanje, predvajanje posnetkov in prejemanje obvestil o dogodkih v okviru sistema. Platforma Hik-Connect izkorišča povezavo preko oblaka, kar odpravlja nujnost preusmeritve vrat na usmerjevalniku
Izraba oblaka za vzpostavitev povezave med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere z kateregakoli mesta s povezavo na internet - tako na mobilnih napravah kot tudi namiznih (PC, prenosnik).
![]()
Učinkovita kompresija podatkov
Kodek H.265/ HVEC
Novi modeli omrežnih kamer podjetja Hikvision izkoriščajo zmogljiv kodek HEVC (ang. High Efficiency Video Coding), označen v panogi industrijske televizije kot H.265. Ta standard je bil ustvarjen kot odziv na potrebo po prenosu visokoločljivih video materialov (4K) brez pretiranega obremenjevanja prenosne povezave. V primerjavi s prejšnjim standardom H.264, nova tehnologija omogoča skoraj dvakratno varčevanje s pasovno širino, kar v sistemih CCTV pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive propustnosti omrežne povezave in podaljšanje življenjske dobe podatkovnih medijev. Poleg tega je razlika v kakovosti video materiala pri kompresiji H.265 v primerjavi z različico H.264 praktično neopazna.
![]()
Pomembno: način kompresije v kameri DS-2CD3656G2T-IZS je mogoče svobodno preklapljati med H.265 in H.264, kar ji omogoča delovanje z snemalniki, ki ne podpirajo kompresije HVEC.
Tehnična specifikacija:
| DS-2CD3656G2T-IZS |
| Kamera |
| Senzor | 1/2.7" Progressivno skeniranje CMOS |
| Standard prenosa | IP |
| Max. ločljivost | 4Mpx @2592 × 1944 |
| Občutljivost | 0.003 Lux (barva, AGC ON), 0 Lux pri IR |
| Čas odpiranja zaslonke | 1/3 s do 1/100,000 s |
| Način počasne zaklopa | podprt |
| Objektiv | 2.7 - 13.5 mm |
| Kot snemanja (horizontalno) | horizontalno FOV 101° do 31°, vertikalno FOV 72.2° do 23.4°, diagonalno FOV 138.8° do 39.8° |
| Obseg nastavitve glave | Pan: 0° do 355°, Tilt: 0° do 75° |
| IR Osvetlitve |
| IR Doseg | do 60m |
| Valovna dolžina IR | 850 nm |
| Kompresija slike |
| Video kompresija | - Glavni stream: H.265+/ H.265/ H.264+/H.264
- Podprti stream: H.265/H.264/MJPEG
|
| H.264 | Osnovni profil/ Glavni profil/ Visoki profil |
| H.264+ | Glavni stream |
| H.265 | Glavni profil |
| H.265+ | Glavni stream |
| Bitrate video | 32 ... 16384 kbit/s |
| Pametne funkcije |
| ROI | 1 fiksna regija za dva streama |
| DORI | D: 64 m, O: 25 m, R: 12 m, I: 6 m |
| Slika |
| Max. število slik glavni stream | 30 sn/s @ 4Mpx |
| Funkcije slike | BLC, 3D-DNR, True-WDR, HLC, ROI, ACUSENS |
| Nastavitve slike | Saturacija, ekspozicija, kontrast, ostrina, AGC, uravnoteženje bele |
| Dan/noč način | avtomatsko / ročno preklapljanje |
| Mreža |
| Mrežni vmesnik | 1x RJ45 Ethernet 10/100 Mbps samo prilagodljiv |
| Mrežni protokoli | TCP/IP, ICMP, HTTP, HTTPS, FTP, DHCP, DNS, DDNS, RTP, RTSP, RTCP, NTP, UPnP, SMTP, IGMP, 802.1X, QoS, IPv6, UDP, Bonjour, ONVIF |
| Izbrane funkcije | Anti-flicker, heartbeat, ogledalo, zaščita z geslom, zakrivanje zasebnosti, vodni žig |
| Hkratno spremljanje | do 6 kanalov |
| Alarmni poziv | Odkritje gibanja, video sabotiranje, nepooblaščena prijava |
| Število uporabnikov / gostiteljev | - do 32 uporabnikov
- 3 ravni pravic: Administrator, Operater, Uporabnik
|
| Odjemalska programska oprema | iVMS-4200 (lite), Hik-Connect, iVMS-5200 |
| Podprti WEB brskalniki | IE8+, Chrome 31.0-44, Firefox 30.0-51, Safari 8.0+ |
| Splošno |
| Napajanje | - 12 VDC
- PoE (802.3af, razred 3)
|
| Poraba energije | - 12 VDC, 1.12 A, max. 13.5 W
- PoE: (802.3at, 42.5 V do 57 V), 0.5 A do 0.3 A, max. 15 W
|
| Material | Kompaktno, Aluminij |
| Razred tesnjenja | IP67 |
| Temperatura delovanja / Sprejemljiva vlaga | - -30 °C do 50 °C
- <95% (brez kondenzacije)
|
| Dimenzije | 105 × 340.8 mm |
| Teža | 1,31kg |
| Garancija | 36 mesecev |
