Podroben opis izdelka

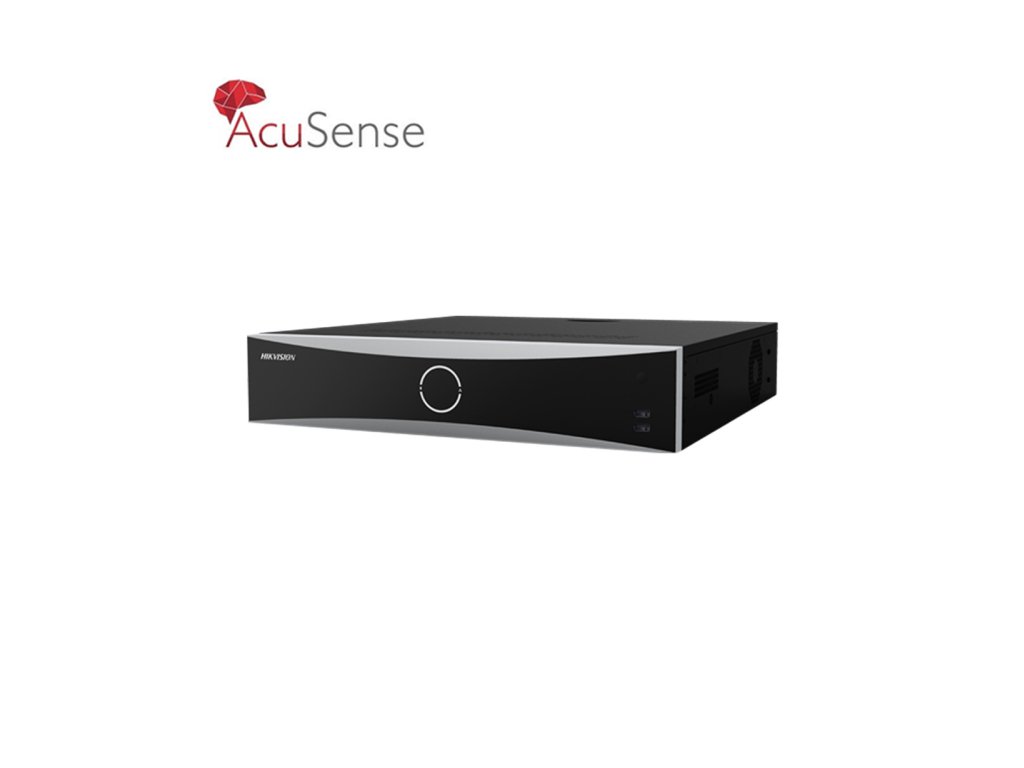

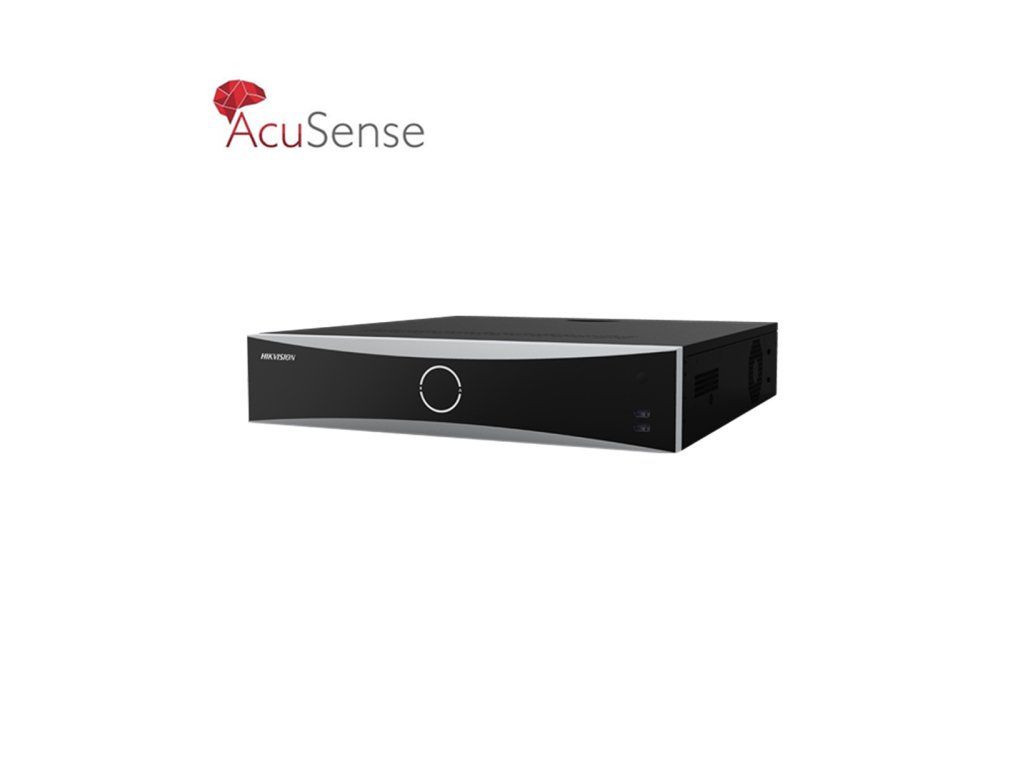

16-kanalni snemalnik AcuSense DS-7616NXI-I2/S (C) - Hikvision
DS-7616NXI-I2/S je 16-kanalno napravo, ki pripada drugi generaciji inteligentnih snemalnikov Acusense, ki se uporabljajo v sistemih inteligentnega nadzorovanja. NVR je del inovativne serije omrežnih naprav blagovne znamke Hikvision, ki omogoča neprekinjeno snemanje slike iz mest in objektov, pokritih s celodnevnim nadzorom, in zagotavlja inteligentno analizo (odkrivanje vhoda, prekoračitev črte, vstop/izstop iz območja) na podlagi klasifikacije objektov (vozilo, človek), dodatno podprto s funkcijo prepoznavanja obrazov in kodekom H.265. IP snemalnik s zmogljivim algoritmom stiskanja slike H.264/H.265 zagotavlja brezskrbni in nemoten prenos slike v maksimalni ločljivosti 3840 × 2160 (8MPx). Naprava uporablja dve pretočni liniji iz video kamer: prvo (visoka ločljivost) za prikaz slike v celozaslonskem načinu in v petih delih tudi za snemanje videa, ter drugo (nižja ločljivost) za prikaz slike v razdelitvi z večjim številom kamer (6,9,16 itd.) in po potrebi tudi za snemanje. Snemalnik podpira kamere z dvema tokom in dinamično preklaplja video tok za maksimalno izkoriščenost zmogljivosti DSP čipa.
Tehnične lastnosti:
- Video vhodi: 16x IP
- Video izhodi: 1x HDMI, 1x VGA, 1x BNC
- Ločljivost (maks.): 12Mpx
- Maks. bitrate: 160 / 256 Mbps
- Dvojni tok: Da
- Avdio vhodi / izhodi: 1 / 1 dvostranski
- Alarmni vhodi/izhodi: 4/1
- Stiskanje: H.265+ / H.265 / H.264+ / H.264 / MPEG4
- Funkcije analize slike: AcuSense (Prekoračitev črte, vstop, vstop v območje, izhod iz območja, odkrivanje (klasifikacija) ljudi in vozil)
- Podpora diskov: 2x HDD (do 8TB na disk)
- Poraba: 15W (brez HDD)
- SATA: 2x SATA s. hot plug
- USB priključki: 2x USB 2.0, 1x USB 3.0
- Dimenzije: 385×315×52 mm
- Napajanje: 100 do 240 VAC, 50 do 60 Hz
![]()
Sl. 1 Dimenzije snemalnika DS-7616NXI-I2/S
Inteligentna analiza slike
Kamere AcuSense
Snemalniki Hikvision iz serije AcuSense uporabljajo tehnologijo, ki temelji na umetni inteligenci. Implementirana tehnologija inteligentne analize slike v kamerah in snemalnikih Hikvision iz te serije omogoča znatno zmanjšanje lažnih alarmov, ki jih povzroča gibanje nepomembnih objektov, kot so na primer gibanje listov, gibanje majhnih živali. Naprave, označene z logotipom AcuSense, uporabljajo tehnologijo strojnega učenja za še boljšo klasifikacijo prepoznanih objektov. Po nastavitvi kamere smo sposobni sprožiti alarm le takrat, ko človek prekorači črto ali vstopi v območje zaznavanja. Naprave AcuSense imajo tudi funkcijo hitrega iskanja. Zaradi shranjenih video posnetkov vsakega objekta lahko kamera kategorizira in nato enostavno in hitro najde. Izjemne funkcije, kot tudi zmogljivost in zanesljivost, ga naredijo sistem AcuSense zelo prijeten za uporabo.
![]()
Funkcije in prednosti povezovanje sistemov AcuSense
| Naprava | Tradicionalni snemalnik NVR | Snemalnik NVR AcuSense |
| Tradicionalna kamera | Standardna slika + osnovna analiza slike | Filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta |
| Kamera ColorVu | Barvna slika čez dan + osnovna analiza slike | Barvna slika čez dan + filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta |
| Kamera AcuSense | Filtriranje lažnih alarmov izvaja kamera | Filtriranje lažnih alarmov na vseh kanalih + hitro iskanje objekta |
| Kamera ColorVu 2 gen. | Barvna slika čez dan + filtriranje lažnih alarmov izvaja kamera | Barvna slika čez dan + filtriranje lažnih alarmov izvaja kamera + hitro iskanje objekta |
Oddaljena konfiguracija in upravljanje
Povezava P2P preko oblaka
Za povezavo v omrežje snemalnik uporablja standardni vmesnik Ethernet (samoadaptiven) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo dela, prilagoditev parametrov slike in živo predogledovanje ter predvajanje posnetkov (kamere s slotom microSD). Povezava se lahko izvede na treh različnih platformah:
- program iVMS-4200 in iVMS-5200 - namensko programsko opremo za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema in upravljanje parametrov detekcije dogodkov in inteligentne analize slike
- internetni brskalnik WEB - omogoča hitro vzpostavitev povezave z IP naslovom kamere, omogoča dostop do polne funkcionalnosti naprave. Za sisteme Hikvision se priporoča uporaba brskalnika Internet Explorer.
- mobilna aplikacija Hik-Connect - mobilna platforma za sisteme Android in iOS, ki omogoča živo predogledovanje, predvajanje posnetkov in prejemanje obvestil o dogodkih v okviru sistema. Platforma Hik-Connect uporablja povezavo preko oblaka, kar odpravlja potrebo po preusmeritvi vrat na usmerjevalniku
Uporaba oblaka za povezavo med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere z katere koli lokacije z dostopom do interneta - na mobilnih napravah in osebnih računalnikih (PC, prenosniki).
![]()
Zmogljivo stiskanje podatkov
Kodek H.265/ HVEC
Novi modeli kamer in omrežnih snemalnikov Hikvision uporabljajo zmogljiv kodek HEVC (ang. High Efficiency Video Coding), označovan v industriji kamerovskih sistemov kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu videov v visoki ločljivosti (4K) brez pretiranega obremenjevanja povezovalne mreže. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvojno varčevanje pasovne širine, kar v CCTV sistemih pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive prepustnosti omrežja in podaljšanje življenjske dobe podatkovnih nosilcev. Poleg tega je razlika v kakovosti video materiala v stiskanju H.265 v primerjavi s različico H.264 praktično neopazna.
![]()
Tehnična specifikacija:
| DS-7616NXI-I2/S |
| Snemalnik |
| Ločljivost (maks) | 12 Mpx |
| Število IP kamer | 16 |
Bitrate
| 160 / 256 Mb/s |
| Število diskov / kapaciteta TB | 2/8 |
| Podpora preko | Lokalno, spletni brskalnik, CMS |
Video stiskanje
| H.264, H.264+, H.265, H.265+ |
Video izhod
| HDMI (4K), HDMI (FullHD), VGA (1080p), BNC |
| Ločljivost snemanja | 12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| HDMI izhod | 4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA izhod odvisen |
| VGA izhod | 1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz,
HDMI1/VGA izhod odvisen |
| Omrežni vmesnik | 2x 10/100/1000Mbps |
| Alarmni vhodi/izhodi | 4/1 |
| Avdio vhodi/izhodi | 1/1 dvostranski |
| Filtriranje lažnih alarmov | Na voljo na 4-kanalih 2 MP (H.264/H.265) video analiza za prepoznavanje oseb in vozil z namenom omejiti lažne alarme |
| Priključki | 1x USB3.0, 2x USB2.0, RS-485 (polovični dupleks), RS-232, Tipkovnica, 4 SATA vmesniki podpirajo hot-plug, 1 eSATA vmesnik |
| Programska oprema | iVMS-4200, HIK-CONNECT |
| AcuSense |
| Prepoznavanje in analiza obrazov | Primerjava obrazov, zajemanje obrazov, iskanje obrazov s pomočjo slike |
| Knjižnica slik obrazov | Do 16 knjižnic, do 10,000 slik obrazov (velikost slike 512 KB, skupna kapaciteta 150 MB) |
| Primerjava slik obrazov | Primerjava slik obrazov na 4-kanalih |
| Učinkovitost detekcije in analize obraza | Zajemanje slik obrazov na 1-kanalu (IP HD kamera, do 4 MP, H.264/H.265) |
| Filtriranje lažnih alarmov | Na voljo na 4-kanalih 2 MP (H.264/H.265) video analiza za prepoznavanje oseb in vozil z namenom omejiti lažne alarme |
Splošno
|
| Napajanje | 100 do 240 VAC, 50 do 60 Hz |
| Ohišje | 1U ohišje |
| Teža | 1.6 kg |
| Poraba | 15W brez HDD |
| Delovna vlažnost | 10% do 90% |
| Delovna temperatura (°C) | -10....+55°C |
| Dimenzije (v. x š. x d.) | 385 × 315 × 52 mm |
