Product detailed description

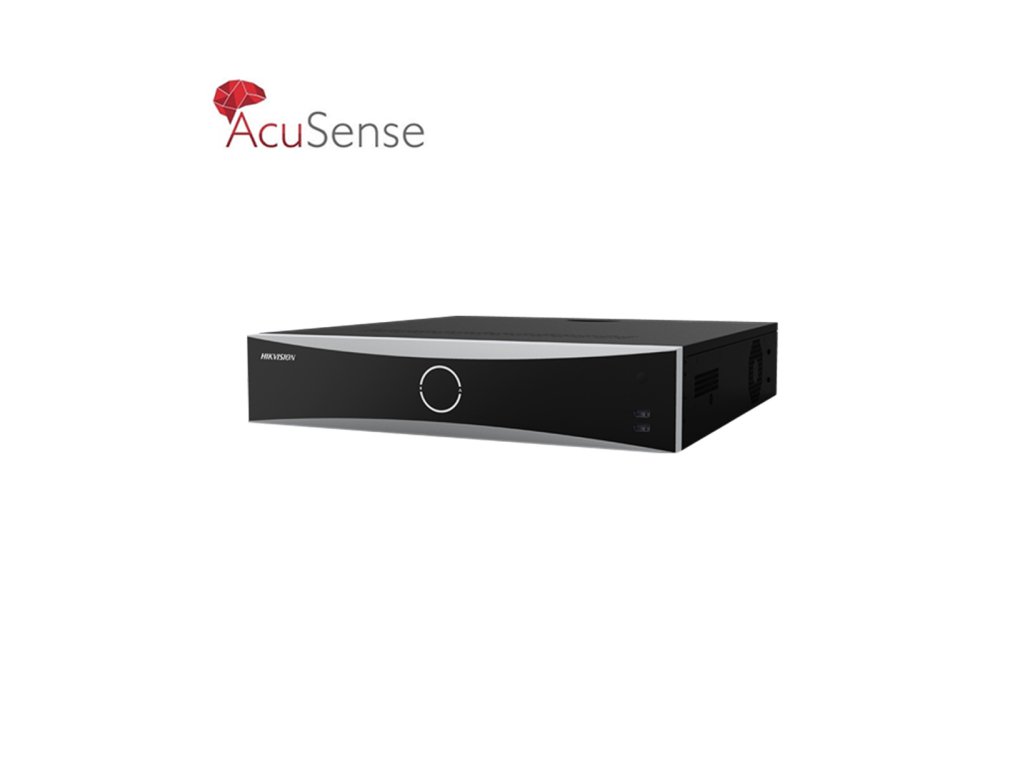

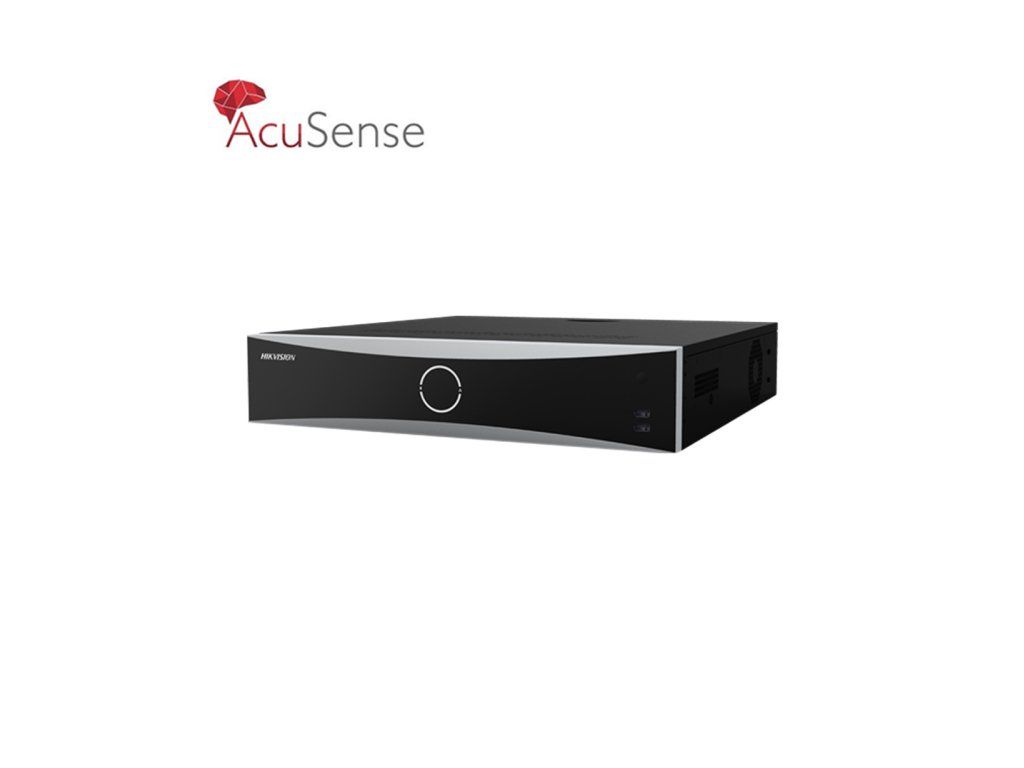

16-kanalni snemalnik AcuSense DS-7716NXI-I4/S - Hikvision

---

DS-7716NXI-I4/S je 16-kanalni naprava, ki spada v drugo generacijo inteligentnih snemalnikov Acusense, ki se uporabljajo v inteligentnih nadzornih sistemih. NVR je del inovativne serije omrežnih naprav blagovne znamke Hikvision, ki omogočajo brezhibno snemanje slike iz mest in objektov, pokritih s celodnevnim nadzorom, in nudijo inteligentno analizo (odkrivanje vdorov, preseganje črte, vstop/izstop iz območja) na podlagi klasifikacije objektov (vozilo, oseba), kar dodatno podpirajo funkcija prepoznavanja obraza in kodek H.265. IP snemalnik z učinkovitim algoritmom stiskanja slike H.264/H.265 nudi brezskrbno in bolj tekoče prenose slike v največji ločljivosti 3840 × 2160 (8MPx). Naprava uporablja dva toku iz kamer: prvi (visoke ločljivosti) za prikaz slike v načinu celozaslonskega načina tudi z delitvijo na 4 in za snemanje videa, ter drugi (nižja ločljivost) za prikaz slike v delitvah z več kamerami (6,9,16 itd.) in morebiti tudi za snemanje. Snemalnik podpira dvojne tokovne kamere in dinamično preklaplja slikovni tok za čim boljše izkoriščanje zmogljivosti DSP čipa.

Tehnične specifikacije:

• Video vhodi: 16x IP
• Video izlazi: 2x HDMI, 1x VGA, 1x BNC
• Ločljivost (max.): 12Mpx
• Max. bitrate: 160 / 256 Mbps
• Dvojniki snemalni tokovi: Da
• Zvočni vhodi/izhodi: 1/1 dvosmerni
• Alarmni vhodi/izhodi: 16/4
• Stiskanje: H.265+ / H.265 / H.264+ / H.264 / MPEG4
• Funkcije analize slike: AcuSense (Preseganje črte, vdor, vstop v območje, izstop iz območja, odkrivanje (klasifikacija) ljudi in vozil)
• Podpora za diske: 4x HDD (do 8TB na disk)
• Poraba energije: 30W (brez HDD)
• SATA: 4x SATA s hot plug
• USB priključki: 2x USB 2.0, 1x USB 3.0
• Dimenzije: 445×400×71mm
• Napajanje: 100 do 240 VAC, 50 do 60 Hz

Sl. 1 Dimenzije snemalnika DS-7716NXI-I4/S

---

Inteligentna analiza slike

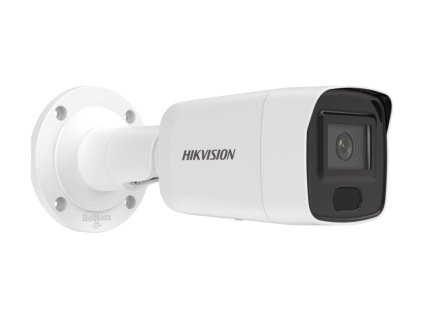

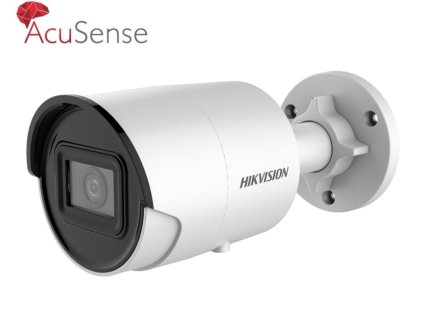

Kameri AcuSense

Snemalniki Hikvision iz serije AcuSense uporabljajo tehnologijo, ki temelji na umetni inteligenci. Implementirana tehnologija inteligentne analize slike v kamerah in snemalnikih Hikvision iz te serije omogoča značilno zmanjšanje lažnih alarmov, ki jih povzroča gibanje nepomembnih objektov, kot so gibanje listja in gibanje majhnih živali. Naprave blagovne znamke AcuSense uporabljajo tehnologijo strojnega učenja, da še bolje klasificirajo prepoznane objekte. Po konfiguraciji kamere lahko sprožimo alarm le, ko oseba preseže črto ali vstopi v detekcijsko območje. Naprave AcuSense imajo tudi funkcijo hitrega iskanja. Zaradi posnetkov videa vsakega objekta lahko kamera kategorizira in nato zlahka in hitro najde. Izjemne funkcije ter hitrost in učinkovitost delovanja naredijo sistem AcuSense zelo prijeten za uporabo.

Funkcije in prednosti povezovanja sistemov AcuSense

Naprava	Tradicionalni snemalnik NVR	Snemalnik NVR AcuSense
Tradicionalna kamera	Standardna slika + Osnovna analiza slike	Filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta

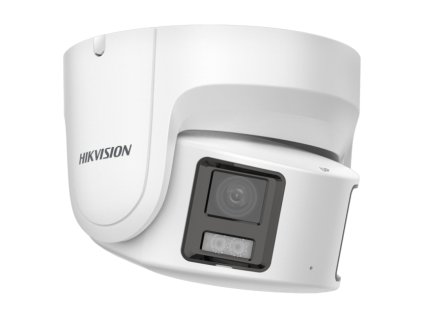

Kamera ColorVu	Barvna slika čez dan + Osnovna analiza slike	Barvna slika čez dan + filtriranje lažnih alarmov na izbranih kanalih snemalnika + hitro iskanje objekta
Kamera AcuSense	Filtriranje lažnih alarmov, ki jih izvaja kamera	Filtriranje lažnih alarmov na vseh kanalih + hitro iskanje objekta
Kamera ColorVu 2 gen.	Barvna slika čez dan + filtriranje lažnih alarmov, ki jih izvaja kamera	Barvna slika čez dan + filtriranje lažnih alarmov, ki jih izvaja kamera + hitro iskanje objekta

---

Oddaljena konfiguracija in upravljanje

Povezava P2P preko oblaka

Za vzpostavitev povezave z omrežjem snemalnik uporablja standardno Ethernet vmesnik (samo-prilagodljiv) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo delovanja, prilagoditev parametrov slike ter tudi živ pogled in predvajanje zapisov (kamere s slotom microSD). Samo povezavo je mogoče vzpostaviti na treh različnih platformah:

• program iVMS-4200 in iVMS-5200 - specializirana programska oprema za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema in upravljanje parametrov odkrivanja dogodkov ter inteligentne analize slike
• spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova kamere, kar zagotavlja dostop do polne funkcionalnosti naprave. Pri sistemih Hikvision se priporoča uporaba brskalnika Internet Explorer.

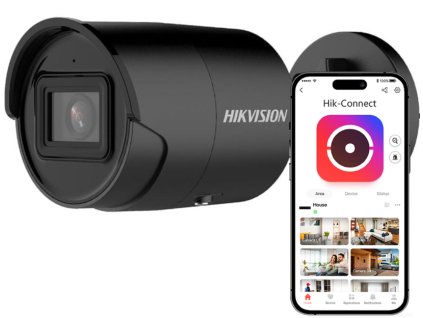

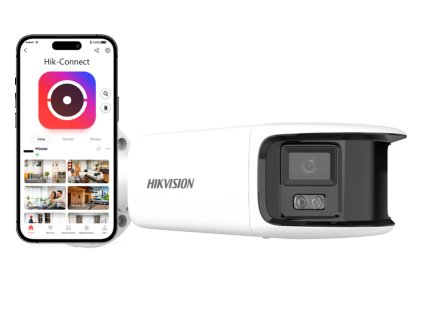

• mobilna aplikacija Hik-Connect - mobilna platforma za sisteme Android in iOS, ki omogoča živ pogled, predvajanje zapisov in prejemanje obvestil o dogodkih v okviru sistema. Platforma Hik-Connect uporablja povezavo preko oblaka, kar odpravlja potrebo po preusmerjanju vrat na usmerjevalniku

Izraba oblaka za vzpostavitev povezav med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere s kateregakoli mesta z dostopom do interneta - tako na mobilnih napravah kot tudi na namiznih (PC, Laptop).

---

Učinkovita kompresija podatkov

Kodek H.265/ HVEC

Novi modeli kamer in omrežnih snemalnikov od Hikvision uporabljajo zmogljiv kodek HEVC (angl. High Efficiency Video Coding), ki je v industriji sistemov industrijske televizije označen kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu visokoločljivih video materialov (4K) brez preobremenitve pasovne širine. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvojno varčevanje pasovne širine, kar v CCTV sistemih vodi do podaljšanja časa arhiviranja materiala na disku, povečanja prostornosti razpoložljivega pasu omrežne pasovne širine in podaljšanja življenjske dobe nosilcev podatkov. Poleg tega je razlika v kakovosti video materiala pri stiskanju H.265 v primerjavi z različico H.264 praktično neopazna.

---

Tehnična specifikacija:

1/1 dvosmerniNa voljo na 4-kanalih 2 MP (H.264/H.265) analiza videa za prepoznavanje oseb in vozil z namenom omejitve lažnih alarmov1x USB3.0, 2x USB2.0, RS-485 (polovični duplex), RS-232, Tipkovnica, 4 vmesniki SATA, ki podpirajo hot-plug, 1 vmesnik eSATAiVMS-4200, HIK-CONNECTAcuSensePrimerjava obrazov, zajemanje obrazov, iskanje obrazov po fotografijiDo 16 knjižnic, do 10.000 fotografij obrazov (velikost fotografije 512 KB, skupna kapaciteta 150 MB)Primerjava fotografij obrazov na 4-kanalihZajetje fotografije obraza na 1-kanalu (IP kamera HD, do 4 MP, H.264/H.265) Na voljo na 4-kanalih 2 MP (H.264/H.265) analiza videa za prepoznavanje oseb in vozil z namenom omejitve lažnih alarmov 100 do 240 VAC, 50 do 60 Hz19-palčno podnožje 1.5U šasije 5.6 kg80W30W brez HDD10% do 90%-10....+55°C445 × 400 × 75 mm

DS-7716NXI-I4/S
Snemalnik
Ločljivost (max)	12 Mpx
Število IP kamer	16
Bitrate	160 / 256 Mb/s
Število diskov / kapaciteta TB	4/8
Podpora preko	Lokalno, spletni brskalnik, CMS
Video kompresija	H.264, H.264+, H.265, H.265+
Video izhod	HDMI (4K), HDMI (FullHD), VGA (1080p), BNC
Ločljivost snemanja	12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF
Izhod HDMI1	4K (3840 × 2160)/60Hz, 4K (3840 × 2160)/30Hz, 2K (2560 × 1440)/60Hz, 1920 × 1080/60Hz, 1600 × 1200/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA izhod odvisen
Izhod HDMI2	1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI2/VGA izhod neodvisen
Izhod VGA	1-ch, 1920 × 1080/60Hz, 1280 × 1024/60Hz, 1280 × 720/60Hz, 1024 × 768/60Hz, HDMI1/VGA izhod odvisen
Omrežni vmesnik	2x 10/100/1000Mbps
Alarm vhodi/izhodi	16/4
Zvočni vhodi/izhodi
Filtriranje lažnih alarmov
Priključki
Programska oprema
Prepoznavanje in analiza obrazov
Knjižnica fotografij obrazov
Primerjava fotografij obrazov
Učinkovitost prepoznavanja in analiza obrazov
Filtriranje lažnih alarmov
Splošno
Napajanje
Ohišje
Teža
Skupna moč
Poraba energije
delovna vlažnost
Delovna temperatura (°C)
Dimenzije (v x š x g)
