Enopolni modularni odklopnik 63A, karakteristika C, 6 kA Schelinger BM-A02-G8-1P-C63

Podroben opis izdelka

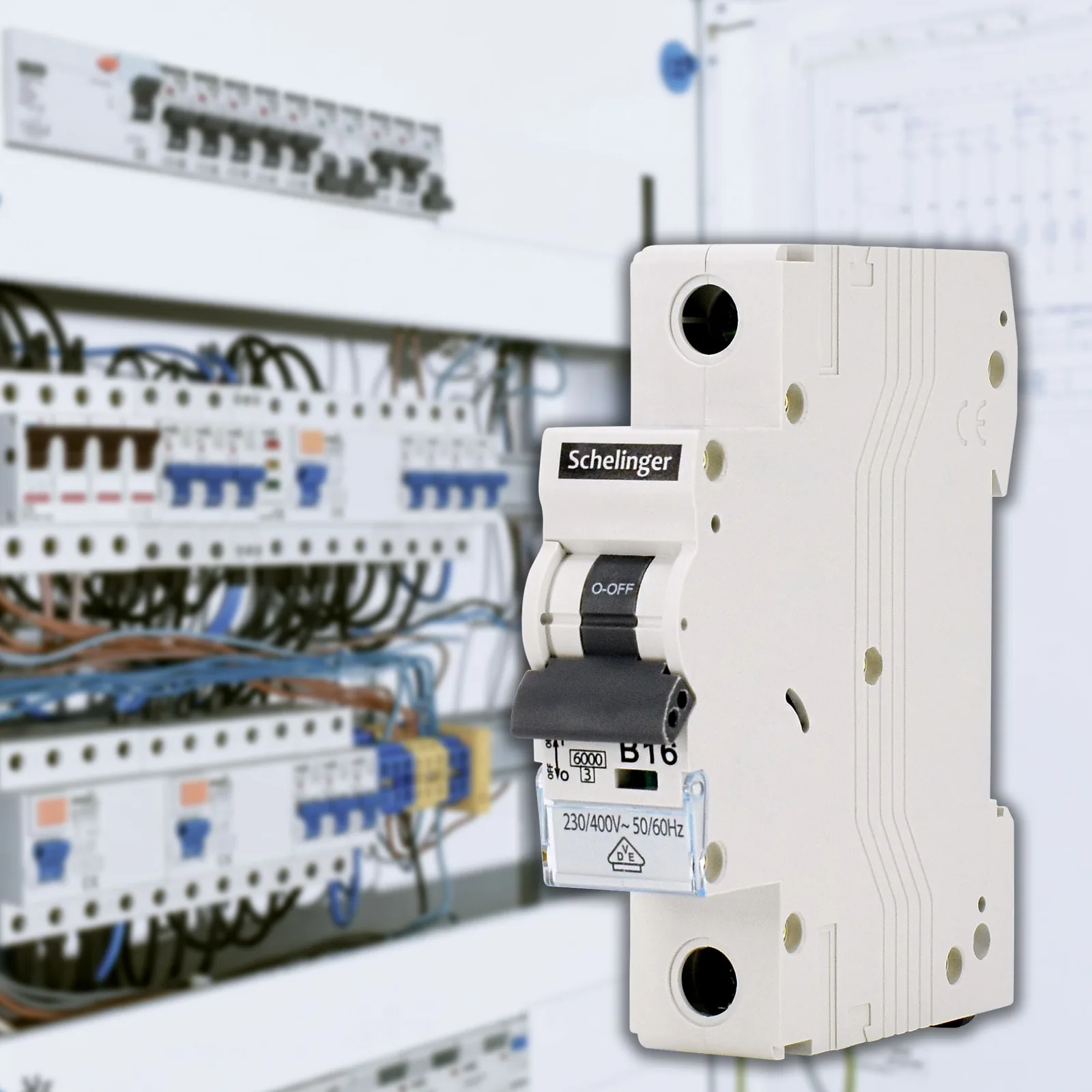

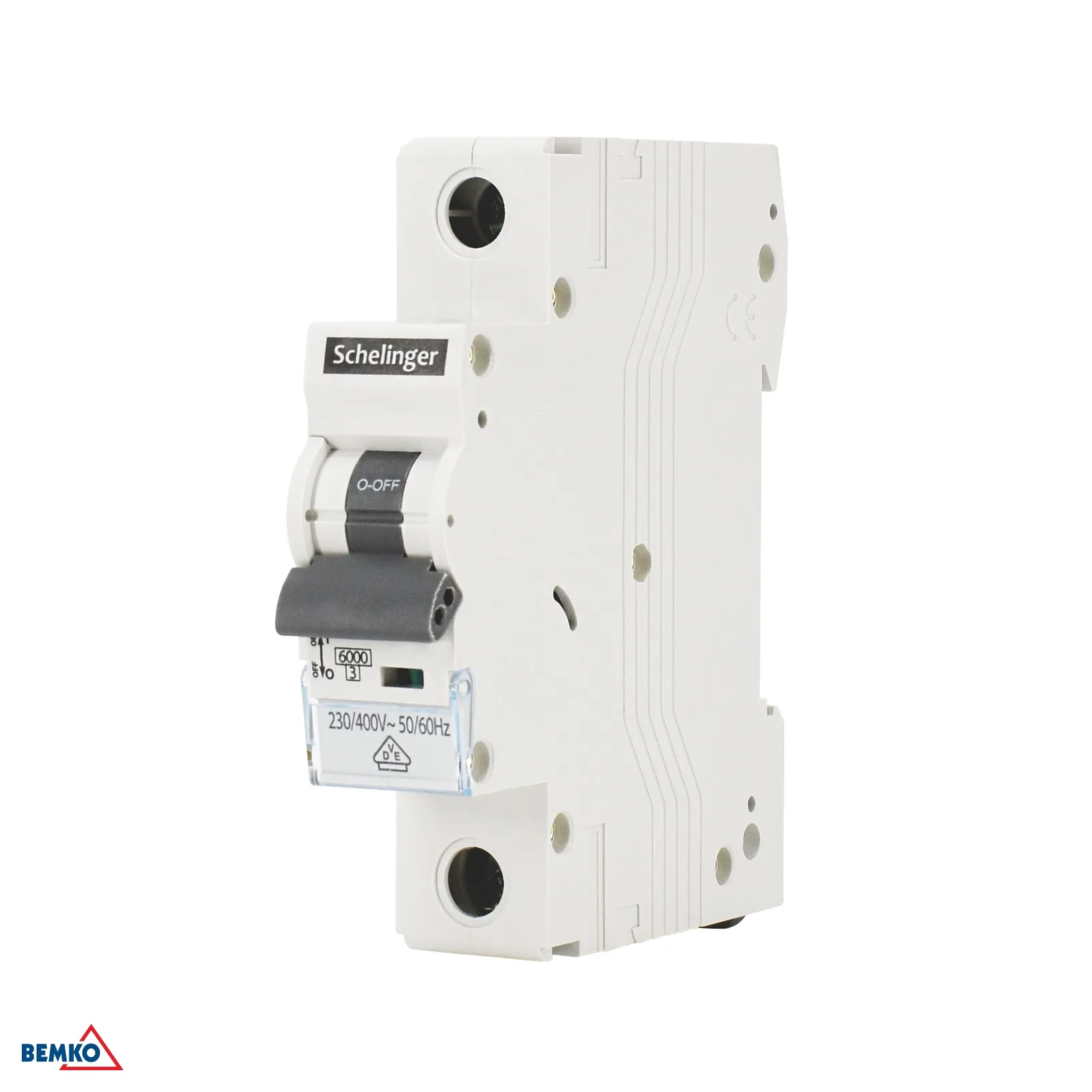

Enopolni modularni odklopnik 63A Schelinger BM-A02-G8-1P-C63

Modularni odklopnik Schelinger BM-A02-G8-1P-C63 je namenjen zanesljivi zaščiti električnih inštalacij pred preobremenitvijo in kratkim stikom. Zaradi enopolne izvedbe in širine 1 modula je primeren za razdelilne omarice, kjer sta pomembna varčna namestitev in pregledna montaža. Karakteristika C ustreza običajni uporabi v tokokrogih z višjim zagonskim tokom.

• Nazivni tok 63 A za močnejše enofazne tokokroge.
• Izklopna zmogljivost 6 kA za običajne razdelilne aplikacije.
• Karakteristika C je primerna za tokokroge z višjim zagonskim tokom.
• Kompaktna modularna izvedba s širino 1 modul.
• Namenjen za razdelilno omarico s stopnjo zaščite IP20.

Uporaba in lastnosti

Ta odklopnik je primeren za vgradnjo v domače in manjše poslovne razdelilne omarice, kjer je potrebna zaščita tokokrogov pri nazivni napetosti 230/400 V AC 50/60 Hz. Nazivna izolacijska napetost Ui 400 V in prenapetostna napetost Uimp 4 kV potrjujeta njegovo uporabo v standardnih elektroinštalacijah. Delovna temperatura od -5 °C do +30 °C omogoča uporabo v običajnih notranjih pogojih.

• Nazivna napetost 230/400 V AC 50/60 Hz.
• Izolacijska napetost Ui 400 V in prenapetostna napetost Uimp 4 kV.
• Delovna temperatura od -5 °C do +30 °C.
• Enostavna montaža zaradi širine 17,5 mm.
• Blagovna znamka Schelinger.

Tehnični podatki

• Kartonska embalaža: 120 kos
• Karakteristika: C
• Višina: 69 mm
• Nazivna izolacijska napetost: Ui 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un 230/400 V ~ 50/60 Hz
• Število modulov: 1
• Embalaža: 12 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In 63 A
• Izklopna sposobnost pri kratkem stiku: Icn 6000 A
• Stopnja zaščite: IP20
• Prenapetostna napetost: Uimp 4 kV
• Širina: 17,5 mm
• Blagovna znamka: Schelinger
