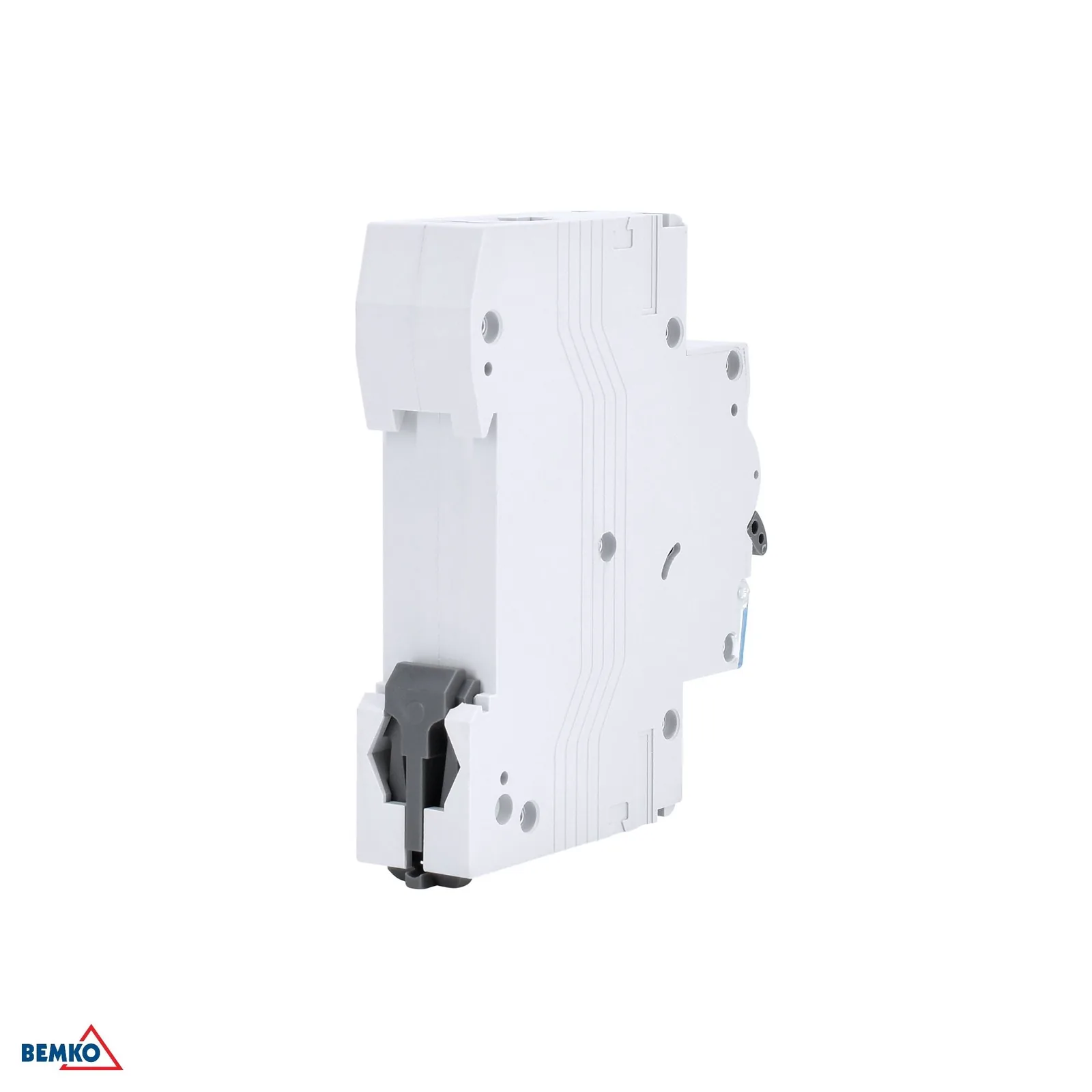

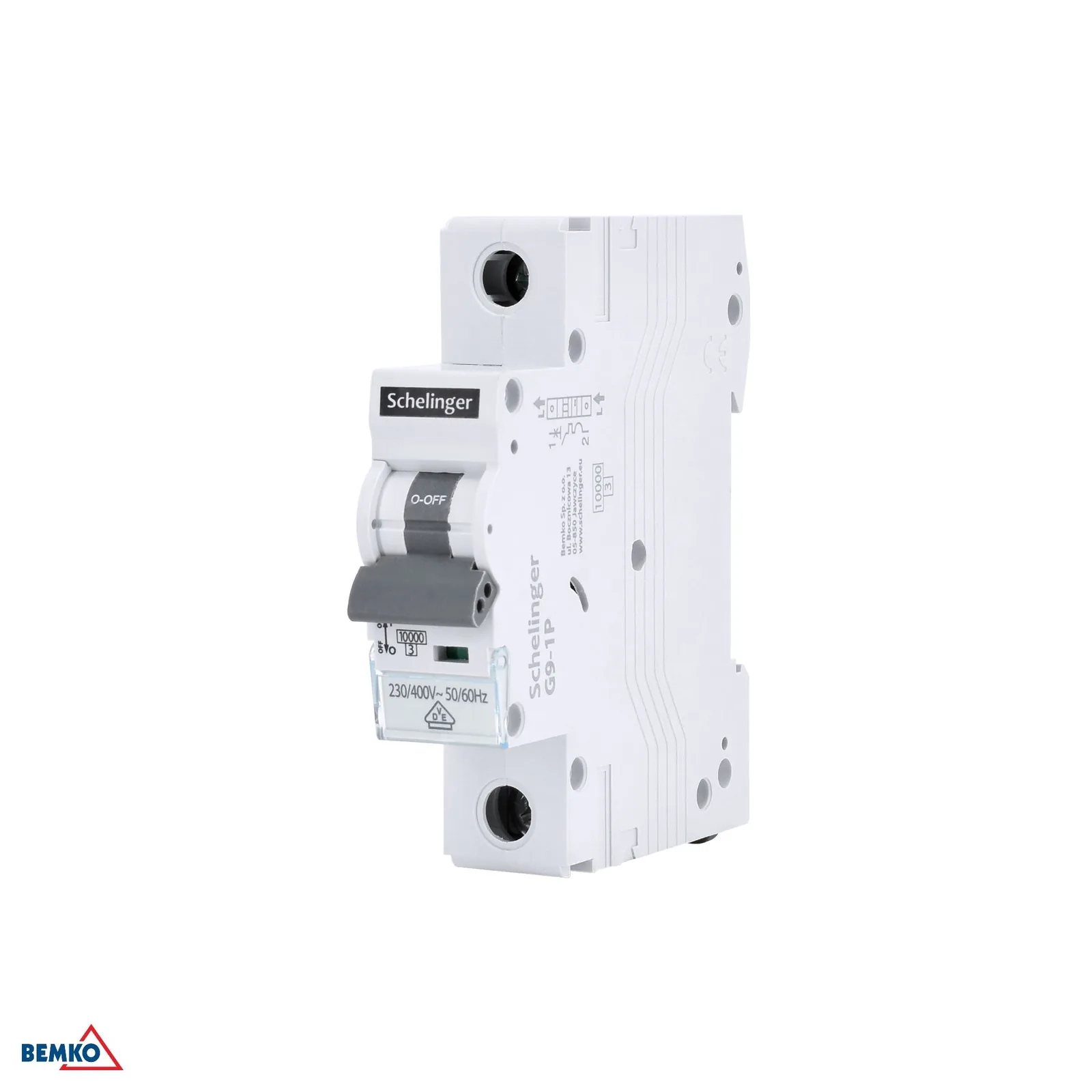

Enopolni modularni odklopnik C 20A 10 kA Schelinger BM-A02-G9-1P-C20
Enopolni modularni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvenim tokom in kratkim stikom. Zaradi karakteristike C je primeren za tokokroge z običajnimi zagonskimi tokovi, v razdelilni omarici pa zavzame le en modul, zato pri montaži prihrani prostor.
Nazivni tok 20 A za zaščito enega tokokroga
Izklopna zmožnost 10 kA za višjo raven zaščite
Karakteristika C, primerna za običajne obremenitvene tokokroge
Modularna izvedba za montažo v razdelilno omarico
Kompaktna širina 17,5 mm
Glavne prednosti
Odklopnik je zasnovan za napetost 230/400 V AC pri frekvenci 50/60 Hz in ima izolacijsko napetost 400 V. Njegove kompaktne dimenzije olajšajo vgradnjo v stanovanjske in manjše poslovne razdelilne omarice. Stopnja zaščite IP20 je primerna za montažo v zaprte električne omare.
Nazivna napetost 230/400 V~ 50/60 Hz
Izolacijska napetost Ui 400 V
Prenapetost Uimp 4 kV
Stopnja zaščite IP20 za uporabo v razdelilni omarici
Obratovalna temperatura od -5 °C do +30 °C
Uporaba in združljivost
Ta modularni odklopnik je namenjen uporabi v električnih razdelilnih omaricah kot zaščitni element enega tokokroga. Primeren je tam, kjer je treba zanesljivo zaščititi vodnike in porabnike pri nazivnem toku 20 A. Zaradi enopolne izvedbe je primeren za preproste namestitve z zahtevo po prihranku prostora.
Namenjen za modularne razdelilne omarice
Enopolna izvedba za en zaščiten tokokrog
Primeren za namestitve z nazivnim tokom 20 A
Združljiv z običajnimi sistemi 230/400 V~
Tehnični parametri
Karton: 120 kos
Karakteristika: C
Višina: 69 mm
Izolacijska napetost: Ui: 400 V
Dolžina: 81 mm
Nazivna napetost: Un: 230/400 V~ 50/60 Hz
Število modulov: 1
Pakiranje: 12 kos
Obratovalna temperatura: -5 °C do +30 °C
Nazivni tok: In: 20 A
Izklopna zmožnost pri kratkem stiku: Icn: 10 000 A
