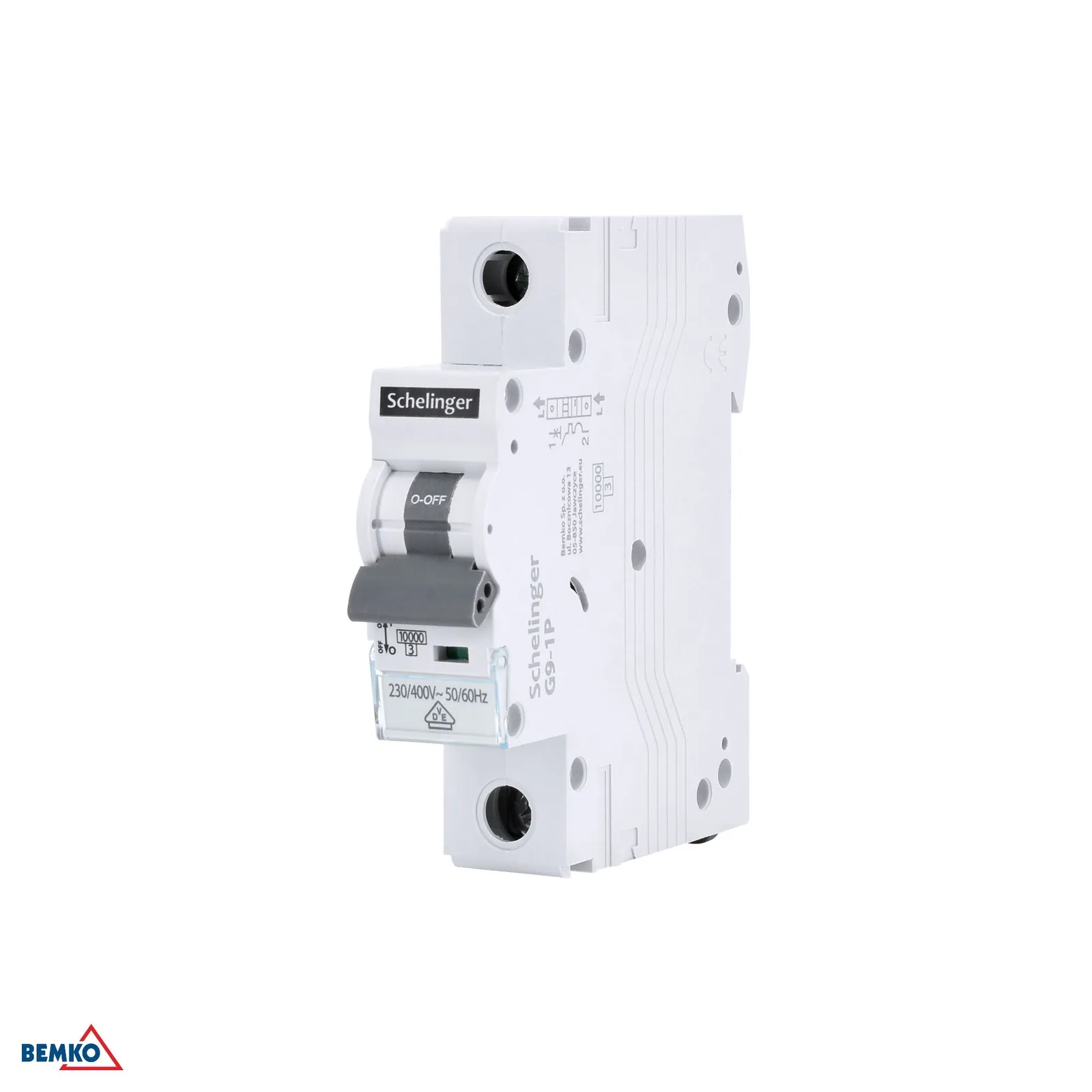

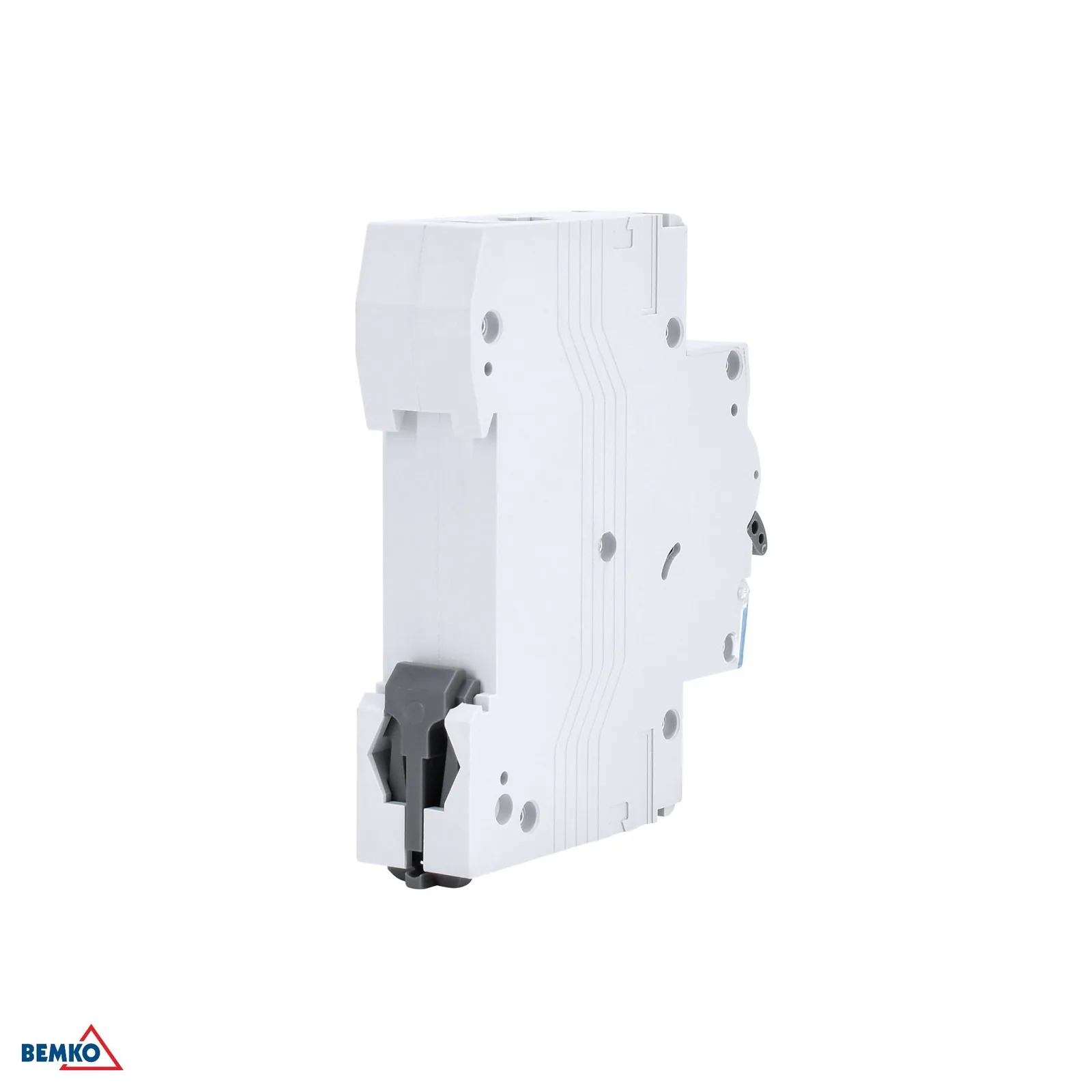

Enopolni modularni odklopnik Schelinger 13 A, karakteristika C, 10 kA
Enopolni modularni odklopnik Schelinger 13 A je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilni omarici. Zaradi izklopne sposobnosti 10 kA, karakteristike C in nazivne napetosti 230/400 V~ 50/60 Hz predstavlja praktično rešitev za običajne inštalacije, kjer je pomembna varna in stabilna zaščita tokokrogov.
Nazivni tok 13 A za zaščito ustreznih tokokrogov.
Karakteristika C je primerna za tokokroge z nekoliko višjimi zagonskimi tokovi.
Izklopna sposobnost 10 kA povečuje raven zaščite pri kratkem stiku.
Širina 17,5 mm omogoča montažo na DIN letev v razdelilni omarici.
Glavne prednosti
Ta modularni odklopnik je zasnovan tako, da v razdelilni omarici zavzame najmanj prostora, hkrati pa zagotavlja pregledno in učinkovito zaščito. Razred omejevanja energije 3 pomaga zmanjševati učinke okvarnega toka, nazivna impulzna vzdržnost 4 kV pa prispeva k zanesljivosti pri prenapetostih. Stopnja zaščite IP20 je namenjena uporabi v notranjosti razdelilnih omaric in elektroinštalacijskih sklopov.
Kompaktna izvedba s širino 17,5 mm.
Razred omejevanja energije 3 za učinkovitejše omejevanje okvarne energije.
Impulzna napetost 4 kV za večjo odpornost električne inštalacije.
Stopnja zaščite IP20 za montažo v notranje okolje razdelilne omarice.
Uporaba in združljivost
Odklopnik je primeren za razdelilne omarice in modularne inštalacije, kjer je potrebna enopolna zaščita tokokroga z nazivnim tokom 13 A. Deluje pri nazivni napetosti 230/400 V~ 50/60 Hz in je namenjen za delovanje v temperaturnem območju od -5 °C do +30 °C. Zaradi modularne izvedbe se preprosto vgradi v standardne električne sklope.
Primeren za modularne razdelilne omarice in običajne elektroinštalacije.
Enopolna izvedba za zaščito enega tokokroga.
Delovanje pri napetosti 230/400 V~ 50/60 Hz.
Delovna temperatura od -5 °C do +30 °C.
Tehnični parametri
Karton: 120 kos
Karakteristika: C
Razred omejevanja energije: 3
Višina: 69 mm
Nazivna izolacijska napetost: Ui: 400 V
Dolžina: 81 mm
Nazivna napetost: Un: 230/400 V~ 50/60 Hz
Pakiranje: 12 kos
Delovna temperatura: -5 °C do +30 °C
Nazivni tok: In: 13 A
Izklopna sposobnost pri kratkem stiku: Icn: 10 000 A
