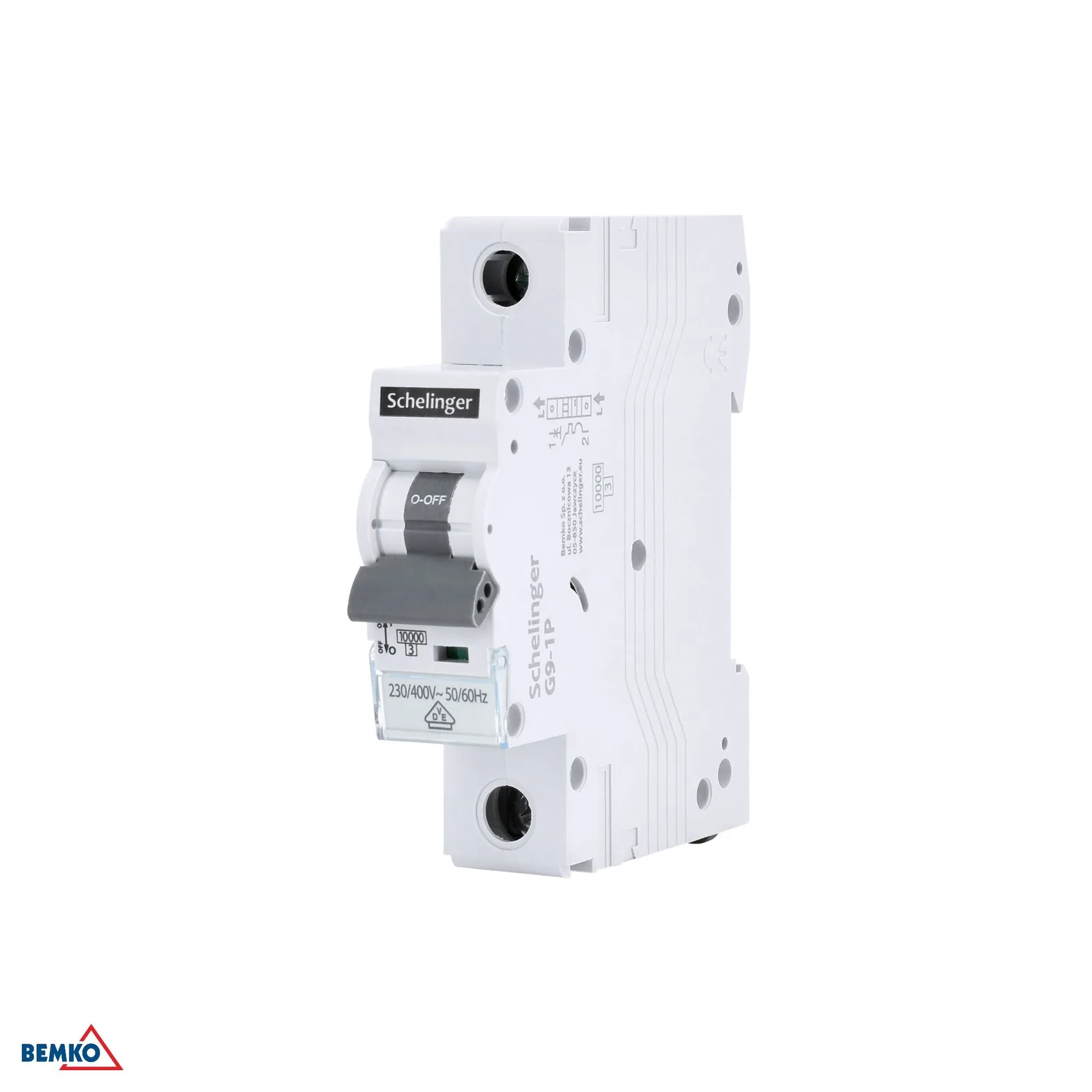

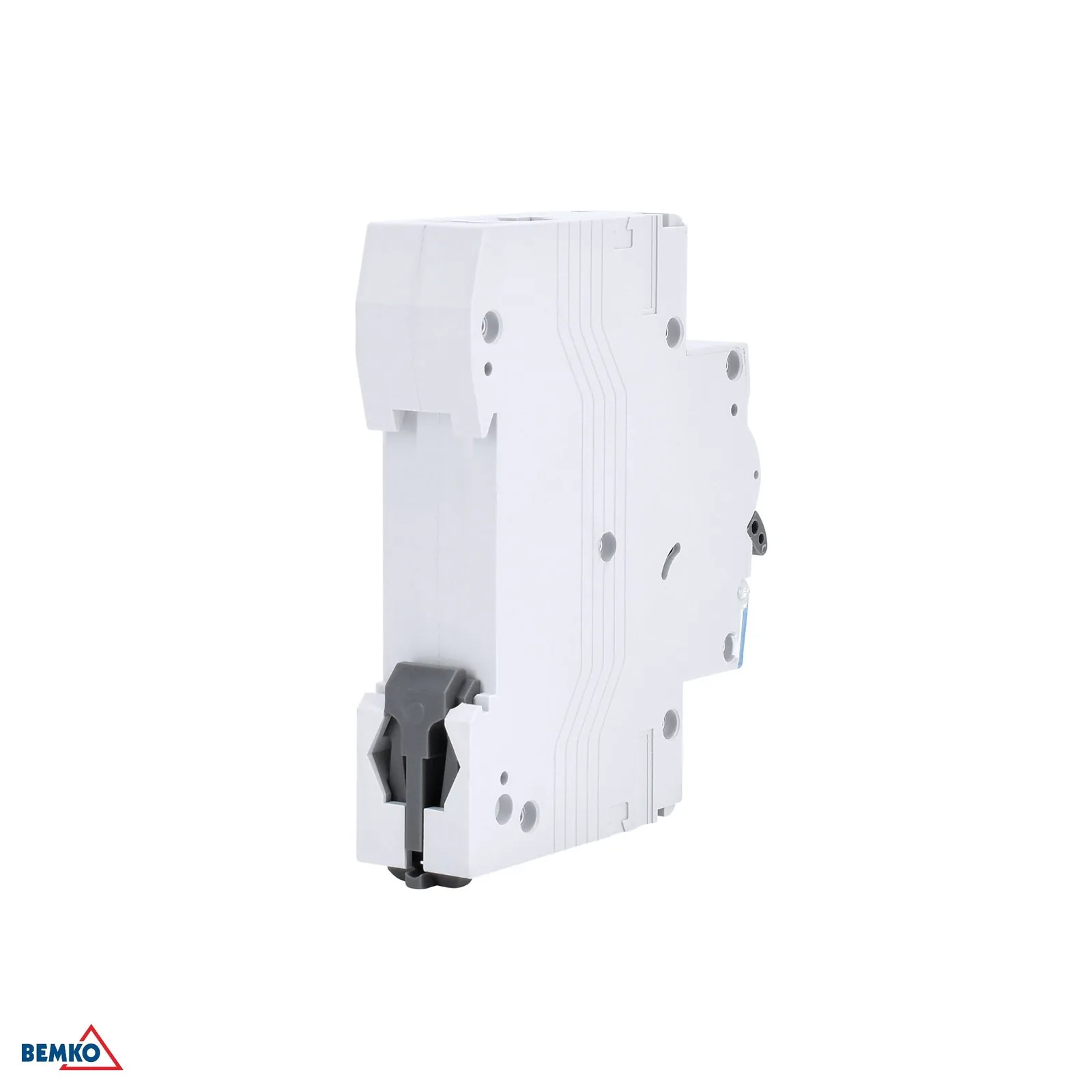

Enopolni odklopnik 25A karakteristika B 10 kA Schelinger BM-A02-G9-1P-B25

Podroben opis izdelka

Enopolni odklopnik 25A Schelinger BM-A02-G9-1P-B25

Enopolni odklopnik Schelinger z nazivnim tokom 25 A je namenjen zanesljivi zaščiti električnih tokokrogov v razvodih 230/400 V. Odlikuje ga izklopna karakteristika B, ki je primerna za običajne tokokroge z nižjimi zagonskimi tokovi. Zaradi kratkostične izklopne sposobnosti 10 kA zagotavlja visoko raven zaščite pri napakah v električni inštalaciji. Kompaktna modularna izvedba za DIN-letev prihrani prostor v razdelilniku in olajša montažo.

• Nazivni tok 25 A za običajne enofazne in druge tokokroge glede na zasnovo inštalacije.
• Izklopna karakteristika B za standardne obremenitve z nižjimi zagonskimi tokovi.
• Kratkostična izklopna sposobnost 10 kA za višjo raven zaščite.
• Ozek modul s širino 17,5 mm, primeren za razdelilnik.
• Predviden za nazivno napetost 230/400 V AC, 50/60 Hz.
• Stopnja zaščite IP20 za montažo v zaprtem razdelilniku.

Uporaba in združljivost

Odklopnik je primeren za hišne in manjše poslovne razdelilnike, kjer je potrebna zaščita pred preobremenitvijo in kratkimi stiki. S svojo modularno izvedbo za 1 modul je primeren za običajno DIN-letev in ne zavzame preveč prostora. Pri zasnovi inštalacije ustreza tehničnim parametrom za napetost 230/400 V in območje obratovalnih temperatur od -5 °C do +30 °C.

• Združljiv z modularnimi razdelilniki na DIN-letev.
• Primeren za inštalacije z nazivno napetostjo 230/400 V in frekvenco 50/60 Hz.
• Obratovalno temperaturno območje: -5 °C do +30 °C.
• Kompaktna dolžina 81 mm in višina 69 mm za enostavno vgradnjo.

Tehnični parametri

• Blagovna znamka: Schelinger
• Karton: 120
• Karakteristika: B
• Stopnja zaščite: IP20
• Višina: 69 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 230/400 V~ 50/60 Hz
• Število modulov: 1
• Obratovalna temperatura: -5 °C / +30 °C
• Pakiranje: 12
• Nazivni tok: In: 25 A
• Kratkostična izklopna sposobnost: Icn: 10000 A
• Prenapetost: Uimp: 4 kV
• Širina: 17,5 mm
