HDO-1F-EXT - Zaščita pred prenapolnjenjem kabla 75 Ohm AHD / HD-CVI / HD-TVI - EWIMAR

Product detailed description

Značilnosti izdelka

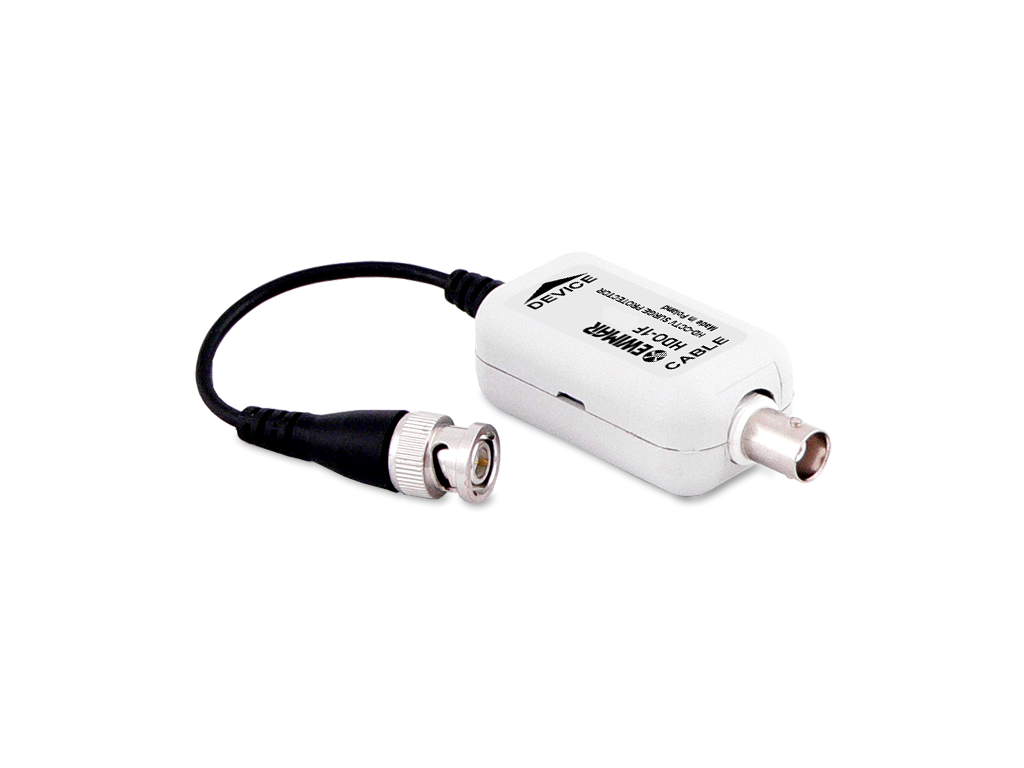

HDO-1F-EXT - Zaščita kabla pred prenapolnjenjem 75 Ohm AHD / HD-CVI / HD-TVI

• Impedanca 75 Ohm
• Vhodna povezava (Linija): Vtičnica BNC
• Izhodna povezava (Naprava): Kabel z moškim BNC priključkom
• Prenosni pas 100 MHz
• Attenuacija 0,05dB
• Zaščita pred prenapolnjenjem 3:
  • Bliskavica
  • Plinski zaščitni element
  • Transil
  • MOSFET varovalka
• Zaščita linija-zemlja Plinski zaščitni element: 90V, 2x10kA @ 8/20uS
• Zaščita linija-linija Zaščitna povezava: 6V, 15A @ 8/20uS
• Maksimalna raven prenapolnjenja 4kV
• Kapacitivnost zaščitnega kroga 1~2pF
• Delovna temperatura -40C do +60C

Opis izdelka

Enokanalska zaščita HDO-1F-EXT je visoko kakovostna naprava, namenjena za kabel 75 Ohm, posebej za naprave CCTV (AHD, HD-CVI, HD-TVI). Uporaba varovalk, izdelanih v tehnologiji MOSFET, zagotavlja hitrost delovanja in varnost celotnega sistema. Naprava uporablja 3 zaščitne stopnje, ki delujejo v pravilnem zaporedju med nevihtami ali drugimi viri prenapolnjenja tako visoke kot nizke ravni. Velika prednost zaščite je zelo nizka kapacitivnost kroga (1~2pF), kar pomeni, da ima zaščita minimalen vpliv na prenos signalov v pasu 0 ~ 100MHz.


Dimenzije

86mm x 24mm x 31mm (brez kabla)
