HDT-1F-EXT - UTP konvertor - BNC z zaščito pred prenapolnjenjem - EWIMAR

Product detailed description

Karakteristika izdelka

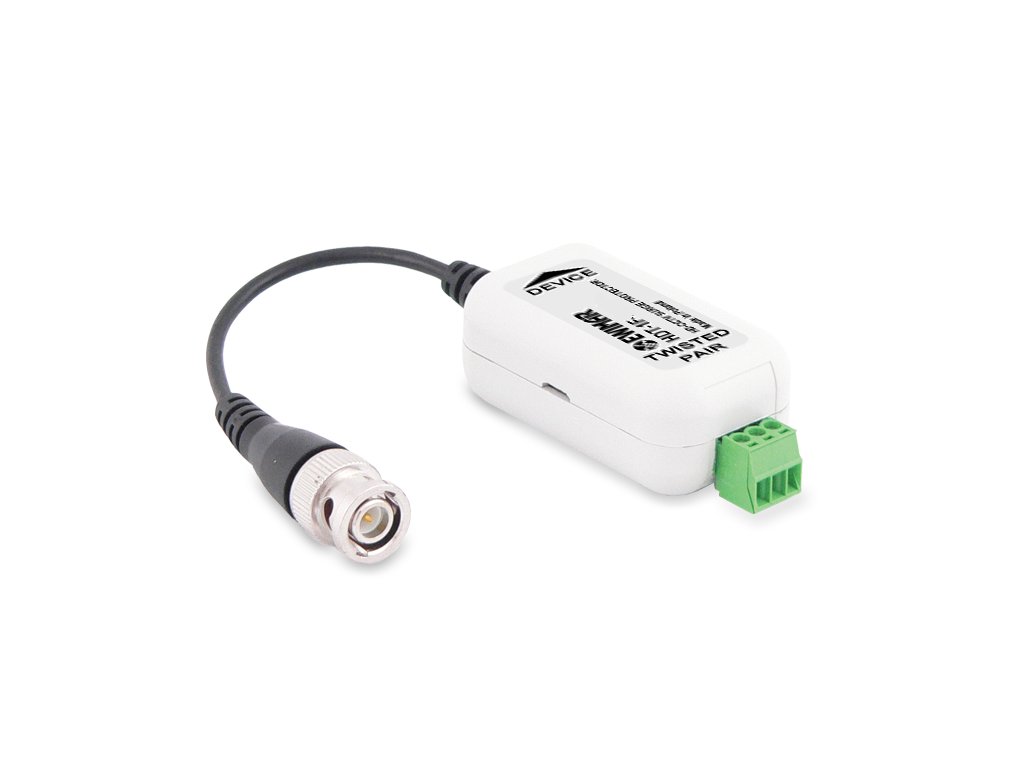

HDT-1F-EXT - UTP - BNC pretvornik s prenapetostno zaščito

• Impedanca zvitih žic UTP: 75 Ohm
• Impedanca BNC: 100 Ohm
• Vhodna povezava (UTP): Odstranljiva klešče

• Izhodna povezava (Naprav?): Kabel z moškim BNC priključkom
• Prenosni pas 42 MHz
• Zmanjšanje 0,2dB
• Prenapetostna zaščita 3:
  • Iskrilišče
  • Plinasto varovanje
  • Transil
  • MOSFET zaščitna naprava
• Domet prenosa AHD (max):
  • 720p - 320m

  • 960p - 250m
• Domet prenosa HD-CVI (max):
  • 720p - 450m

  • 1080p - 250m
• Domet prenosa HD-TVI (max):

  • 960p - 250m

  • 1080p - 250m
• Maksimalna raven prenapetosti 4kV
• Kapaciteta zaščitnega vezja 4pF
• Delovna temperatura -40C do 60C

Opis izdelka

Pretvornik s prenapetostno zaščito HDT-1F-EXT je zasnovan na transformatorju z amorfnim jedrom, ki prilagaja impedanco zvitih žic UTP koaksialnemu kablu. Namenjen je prenosu signalov visoke frekvence, ki se uporabljajo za prenos videa v standardih AHD, HD-CVI, HD-TVI. V pretvorniku uporabljen transformator z amorfnim jedrom omogoča prenos signalov do 42MHz zaradi svoje linearne karakteristike. HDT-1F-EXT ima hitro prenapetostno zaščito izvedeno v tehnologiji MOSFET. Pomembno je upoštevati, da je glavni dejavnik, ki določa doseg prenosa, kakovost samih kablov.

Dimenzije

82mm x 24mm x 31mm (brez kabla)
