Podroben opis izdelka

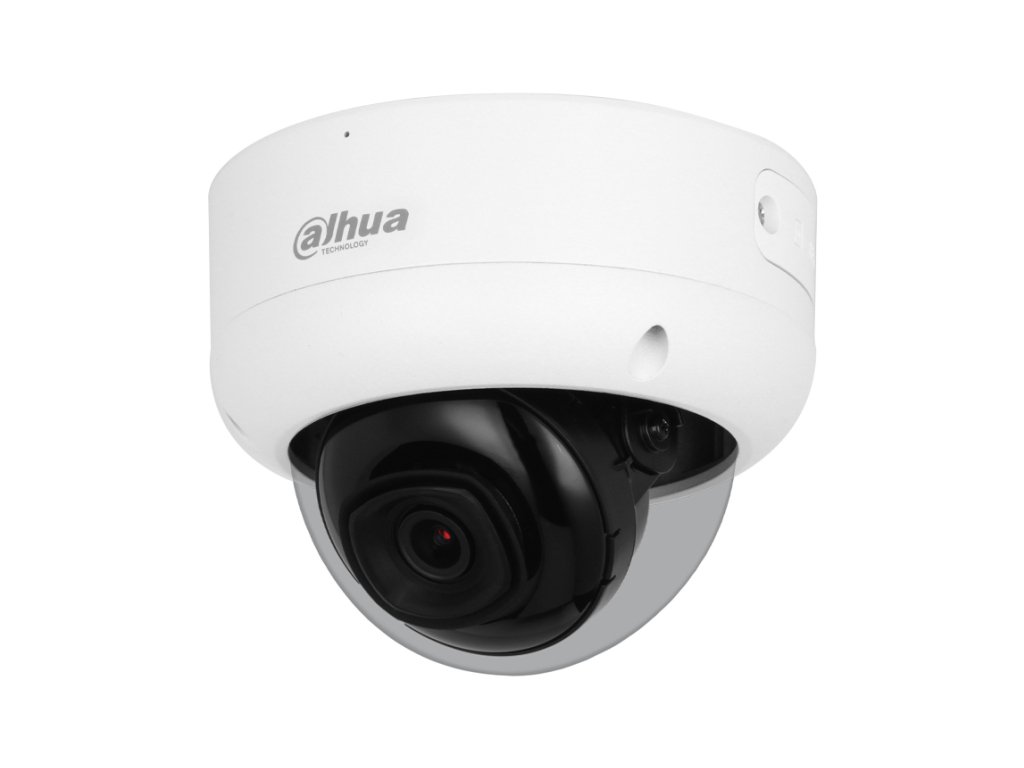

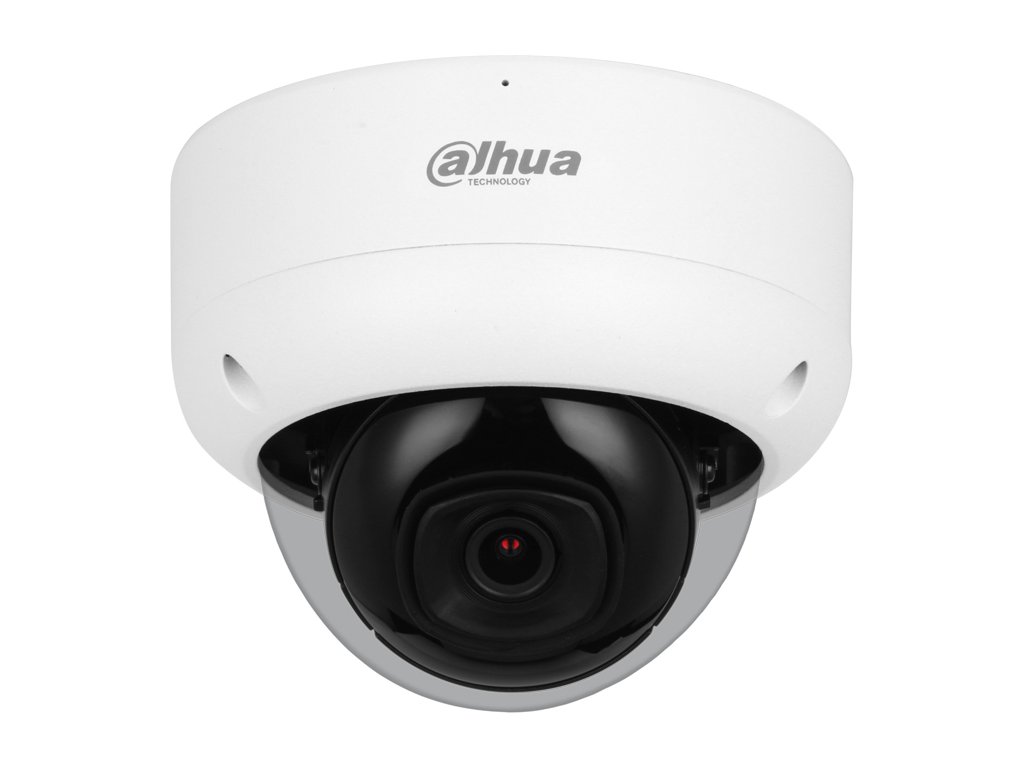

Kamera kupolna IPC-HDBW3841E-AS-0280B-S2 - DAHUA
Model IPC-HDBW3841E-AS-0280B-S2 spada v serijo WizSense, ki je namenjena razvitim, profesionalnim IP nadzorom, ki temeljijo na pametni analizi slike. Kamere imajo objektiv s fiksno goriščnico 2.8 mm, ter pretvornik 1/2.8” progresivni CMOS, ki deluje v ločljivosti 3840×2160px. Stiskanje podatkov kamere deluje v standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija WDR 120dB bistveno izboljša dinamiko kamere in izpostavi več podrobnosti iz kontrastnega opazovalnega načrta.
Naprava ima tudi vgrajen oddajnik IR LED z dosegom delovanja do 30m. Poleg tega naprava ponuja funkcije 3D NR, RoI, AGC, AWB, BLC, HLC, AFSA, Defog, WDR 120dB ki prilagajajo delovanje kamere ob obstoječih pogojih in močno izboljšajo kakovost slike. Ohišje kamere je izdelano v standardu IP67. Kamera je napajana z napetostjo 12V DC ali PoE.
Tehnični parametri:
- Pretvornik: 1/2.8" PS CMOS
- Ločljivost: 8Mpx (3840 x 2160)
- Objektiv: 2.8mm
- Kot gledanja: H: 107°
- IR osvetlitev: Da, doseg do 30m
- Vgrajen mikrofon: Da
- Avdio vhod/izhod: 1/1
- Alarm vhod/izhod: 1/1
- Funkcije slike: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI, AFSA, Defog
- Starlight: Da, delovanje pri nizkem nivoju osvetlitve
- SMD 4.0: Da, filtracija lažnih alarmov
- AI SSA: Da
- Pametne funkcije: odkrivanje gibanja, prečkanje črte, vstop v območje, klasifikacija objekta (človek / vozilo)
- Daljša konfiguracija in upravljanje: programska oprema VMS (Smart PSS, DSS Express, DSS PRO), spletni brskalnik, mobilne aplikacije
- Stiskanje slike: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Razred zaščite: IP67
- Razred odpornosti proti udarcem: IK10
- Poraba moči: < 9.7 W
- Napajanje: 12V DC / PoE
- Dimenzije: 89.1 mm × 111.7 mm
- Teža: 0.67 kg
Širok kot snemanja
Objektiv 2.8mm
Uporabljeni CMOS senzor velikosti 1/2.8 palca ter objektiv s fiksno goriščnico 2.8mm omogočata širok kot opazovanja do približno 107° v horizontalni smeri. Tak širok kot opazovanja učinkuje, da je predstavljena kamera idealna za izvajanje vpogleda in snemanja celotnega dogajanja v nadzorovanem objektu.
Modeli širokokotni, ki imajo objektiv s fiksno goriščnico 2.8mm, so najpogosteje uporabljene različice kamer v instalacijah industrijske televizije, zaradi univerzalnosti in visoke kakovosti ponujenega video materiala.
![]()
Ris. 1 Primerjava kotov snemanja za različne objektive (pri senzorju 1/2.8")
Napajanje preko PoE
Prenos podatkov in napajanja po eni kablu
Industrijska kamera IPC-HDBW3841E-AS-0280B-S2 uporablja dve metodi napajanja - klasično preko vtičnice 12VDC ali neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvaja neposredno preko stikala ali injektorja PoE. Prednosti uporabe standarda PoE vključujejo:
- skrajšan čas in stroški instalacije zaradi poenostavljene strukture kabliranja
- ni potrebno namestiti dodatnih napajalnikov
- možnost napajanja kamer na razdaljah do celo do 250m (EXTEND način)
![]()
Ris. 2 Napajanje in prenos slike v tehnologiji PoE
Daljna konfiguracija in upravljanje
P2P povezava preko oblaka
Za povezavo z omrežjem kamera uporablja standardni Ethernet vmesnik (samo prilagoditev) pri hitrosti 10/100 Mbps. Ta povezava omogoča konfiguracijo delovanja, spremembo parametrov slike ter live vpogled in predvajanje posnetkov (kamere s slotom za microSD). Izvedba same povezave se lahko izvede na treh različnih platformah:
- program Smart PSS, DSS Express, DSS PRO - namenska programska oprema za upravljanje video nadzora, ki omogoča napredne prilagoditve celotnega sistema ter upravljanje parametrov odkrivanja dogodkov in pametne analize slike
- spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo naslova IP kamere, s čimer se doseže dostop do celotne funkcionalnosti naprave. Pri sistemih Dahua se priporoča uporaba brskalnika Internet Explorer.
- mobilna aplikacija iDMSS / gDMSS - mobilna platforma za sisteme iOS in Android, ki omogoča live vpogled, predvajanje snemkov ter prejemanje obvestil o dogodkih v sistemu. DMSS platforma uporablja povezavo preko oblaka, kar odpravlja potrebo po preusmeritvi portov na usmerjevalniku
Uporaba oblaka za vzpostavitev povezav med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere z kateregakoli mesta z dostopom do interneta - na mobilnih in stacionarnih napravah (PC, prenosni računalnik).
Učinkovita kompresija podatkov
Kodek H.265/ HVEC
Nova sredstva omrežnih kamer DAHUA uporabljajo učinkovit kodek HEVC (tj. Visoka učinkovitost video kodiranja), označen v industriji sistemov videonadzora kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu video materialov visoke ločljivosti (4K) brez prekomernega obremenjevanja prenosa. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno prihranko pasu, kar se v CCTV sistemih odraža v podaljšanju časa arhiviranja materiala na disku, povečanju razpoložljive pasovne širine omrežne povezave ter podaljšanem življenju podatkovnih nosilcev. Kar je še pomembneje, razlika v kakovosti video materiala v kompresiji H.265, v primerjavi s H.264, je praktično neopazna.
![]()
Pomembno: način kompresije v kameri IPC-HDBW3841E-AS-0280B-S2 se lahko prosto preklaplja med H.265 in H.264, kar ji omogoča delovanje z rekordarji, ki ne podpirajo kompresije HVEC.
Pametna analiza slike
Serija WizSense
Kamera IPC-HDBW3841E-AS-0280B-S2 spada v serijo WizSense, ki se ponaša z visokokakovostnimi rešitvami, temelječimi na algoritmih AI in globokem učenju. Med najpomembnejšimi funkcijami WizSense je predvsem SMD+, tj. najsodobnejša tehnologija, ki omogoča skoraj popolno zmanjšanje lažnih alarmov. AI algoritmi v seriji WizSense lahko prepoznajo človeka in vozilo, zagotavljajo natančnejšo perimetrsko zaščito ter imajo povečano razdaljo detekcije. V sodelovanju s Smart NVR kamera nudi tudi funkcije pametnega iskanja, ekstrakcijo dogodkov in združevanje v video posnetke dogodkov. Tehnologija Hitri izbor lahko hitro identificira zanimive osebe / vozila, kar optimizira iskanje ustreznih dogodkov SMD. AI SSA (samo prilagoditev scene) temelji na algoritmu globokega učenja, ki inteligentno identificira številne scene in se prilagaja njihovim optimalnim slikam.
![]()
Tehnična specifikacija:
| IPC-HDBW3841E-AS-0280B-S2 |
| Kamera |
| Pretvornik | 1/2.8" Progresiven skenirani CMOS |
Sistem skeniranja
| Progresiven
|
| Maksimalna ločljivost | 3840 x 2160 |
| Občutljivost | 0.007 lux@F1.4 (Barva, 30 IRE)
0.0007 lux@F1.4 (B/W, 30 IRE)
0 lux (Osvetljevanje vključeno) |
Razmerje S/N
| >56dB
|
| Zaslonka | 1/3 s–1/100000 s |
| Objektiv | 2.8 mm |
| Kot gledanja | 2.8 mm: Horizontalni: 107 ° × Vertikalni: 56 ° × Diagonalni: 127 ° |
| IR osvetlitev | Da, doseg do 30m
|
| Filtracija infrardeče svetlobe | Mehanski ICR |
Ločljivost
| 3840 × 2160 (3840 × 2160); 3072 × 2048 (3072 × 2048); 3072 × 1728 (3072 × 1728); 2880 × 1620 (2880 × 1620); 2688 × 1520 (2688 × 1520); 3M (2048 × 1536); 2304 × 1296 (2304 × 1296); 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF (352 × 288/352 × 240) |
| Kompresija | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Hitrost glavnega toka
| 3840 × 2160 @(1–25/30 fps)
|
| Bitrate | H.264: 3 kbps–8192 kbps
H.265: 3 kbps–8192 kbps |
| Funkcije slike |
| AGC | Da |
AWB (beljenje beline)
| Avto/naravno/ulična svetilka/zunanji/ročno/regionalni po meri |
| BLC | Da |
| HLC | Da |
| ROI | Da
|
| Širok dinamični razpon | Da, WDR 120 dB
|
| Funkcije prilagoditve slike | 3D DNR; Ogledalo/flip (0°, 90°, 180°, 270°)
|
Odkrivanje gibanja
| 4 območja (prilagoditev: velikost, lokacija, občutljivost, prag) |
Prepovedana območja
| 4 območja (prilagoditev: velikost, lokacija) |
| Starlight | Da, delovanje pri nizkem nivoju osvetlitve |
| Avdio & Alarm |
| Vgrajen mikrofon | Da |
| Kompresija | G.711a; G.711Mu; PCM; G.726 |
| Avdio vhod | 1 kanal (RCA priključek) |
| Avdio izhod | 1 kanal (RCA priključek) |
| Alarm vhod | 1 vhodni kanal mA 3–5 VDC |
| Alarm izhod | 1 izhodni kanal 300 mA 12 VDC |
| Mreža |
| Mrežno povezovanje | RJ-45 (10/100Base-T) |
| Protokoli | IPv4; IPv6; HTTP;TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP;SMTP; FTP; SFTP; DHCP; DNS; DDNS; QoS; UPnP; NTP;Multicast; ICMP; IGMP; NFS; SAMBA; PPPoE; SNMPP |
| Združljivost | ONVIF (Profil S/Profil G/Profil T); CGI; P2P; Milestone, Genetec |
| Uporabniki | 20 (hkrati prijavljenih)
|
Mobilni sistemi
| iOS; Android |
Spletni strežnik
| Vgrajen |
| Pametne funkcije WizSense |
| Perimetrska zaščita | Prečkanje črte, zaznavanje vdiranja (podpora za klasifikacijo in natančno zaznavanje vozil in ljudi) |
| SMD+ | Klasifikacija (človek / vozilo), filtriranje lažnih alarmov (>1%), Povečana razdalja zaznavanja |
| AI SSA | Da |
| Pametno iskanje | Sodelovanje s Smart NVR za natančno pametno iskanje, ekstrakcijo dogodkov in združevanje v video posnetke dogodkov |
| Splošno |
| Razred zaščite | IP67
|
| Razred odpornosti proti udarcem | IK10 |
| Napajanje | 12V DC, PoE (802.3af) |
Poraba moči
| <9.7W |
| Delovna temperatura | -40 °C do 60 °C |
| Dovoljena vlažnost | 95% |
| Material ohišja | Plastika + Kovina |
| Dimenzije | 89.1 mm × 111.7 mm |
| Teža | 0.67 kg |
