Podroben opis izdelka

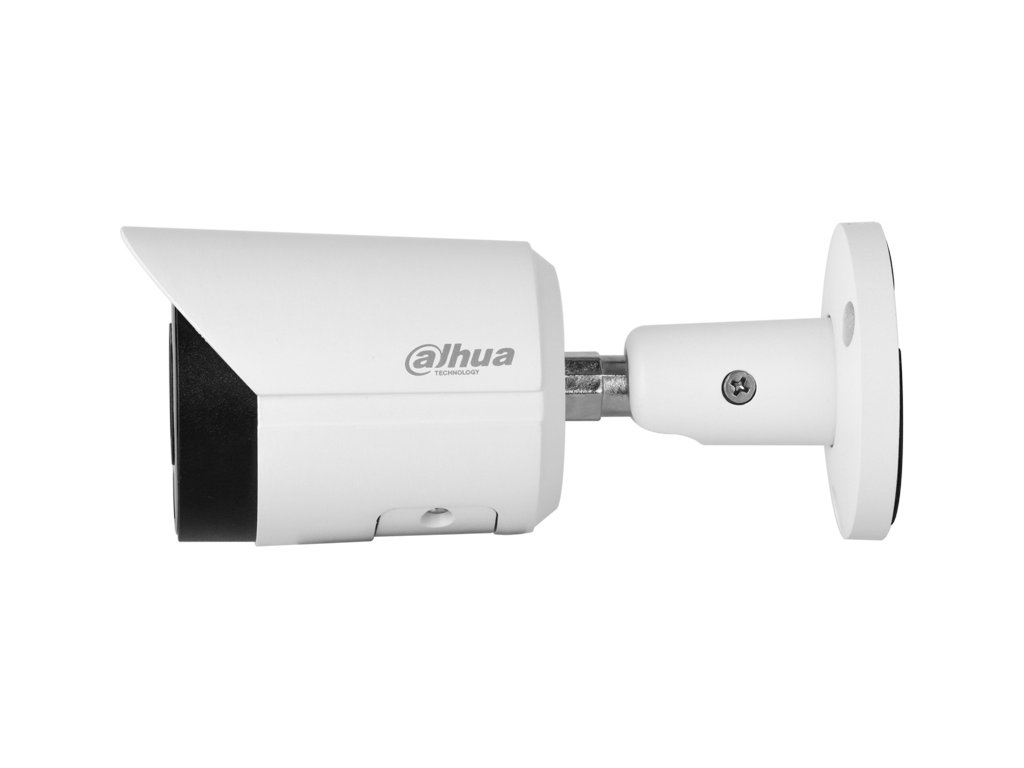

Kamera tubna IP IPC-HFW2249S-S-IL-0280B - DAHUA
Model IPC-HFW2249S-S-IL-0280B spada v serijo WizSense S2, ki je namenjena za razširjene, profesionalne IP nadzore, temelječe na pametni analizi slike. Kamera ima objektiv fiksne goriščne razdalje 2.8 mm, ter senzor 1/2.8” progresivni CMOS, ki deluje v ločljivosti 1920×1080px. Stiskanje podatkov kamere deluje po standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija WDR 120 dB znatno izboljšuje dinamiko kamere in izvleče več podrobnosti iz kontrastnega opazovalnega načrta.
Oprema ima tudi vgrajene oddajnike IR in LED bele svetlobe z dosegom delovanja do 30m. Omogoča delovanje v 3 načinih osvetlitve-samo IR, samo bela svetloba ali način Smart - IR + bela svetloba. Poleg tega ima naprava funkcije BLC, HLC, AWB, AGC, 3D NR, ki prilagajajo delovanje kamere ob obstoječih pogojih ter znatno izboljšujejo kakovost slike. Ohišje kamere je bilo izdelano po standardu IP67. Kamera deluje na napetosti 12V DC ali PoE.
Tehnični parametri:
- Senzor: 1/2.8" PS CMOS
- Ločljivost: 2Mpx (1920 x 1080)
- Objektiv: 2.8mm
- Kot gledanja: H: 107°
- Osvetljevalec IR: Da, doseg do 30m
- Osvetljevalec bele svetlobe: Da, doseg do 30m
- Vgrajen mikrofon: Da
- Vgrajena SD kartica: Da, kartica do 256GB
- Konfiguracija in oddaljen dostop: programska oprema VMS (Smart PSS, DSS Express, DSS PRO), brskalnik WEB, mobilne aplikacije
- Stiskanje slike: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Primerne funkcije WizSense: Odkritje vdora , klasifikacija objekta človek/vozilo, pametno iskanje, prekoračitev črte
- SMD+: Da, filtriranje lažnih alarmov
- Pametna dvojna osvetlitev: Da, dvojni osvetljevalec
- Stopnja zaščite: IP67
- Poraba energije: < 4.4 W
- Dimenzije: 166.2 × 70 × 70 mm
- Teža: 0.59 kg
- Napajanje: 12V DC / PoE
Širok kot snemanja
Objektiv 2.8mm
Senzor CMOS v kameri v velikosti 1/2.8 palca in objektiv fiksne goriščne razdalje 2.8mm omogočata dosego širokega kota opazovanja do cca 107° v horizontalni smeri. Tako širok kot opazovanja omogoča, da je predstavljena kamera idealna za snemanje in opazovanje celotnih dogodkov znotraj nadzornega objekta.
Širokokotni modeli s fiksnim objektivom 2.8mm so najpogosteje uporabljane različice kamer v industrijskih televizijskih namestitvah, zaradi svoje univerzalnosti in visoke kakovosti video materiala.
![]()
Slika 1 Primerjava kotov snemanja za različne objektive (s senzorjem 1/2.8")
Napajanje preko PoE
Prenos podatkov in napajanja po enem kablu
Industrijska kamera IPC-HFW2249S-S-IL-0280B uporablja dve metodi napajanja - klasično preko vtičnice 12VDC ali neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvede neposredno preko stikala ali injektorja PoE. Med prednosti uporabe standarda PoE spadajo:
- skrajšan čas in stroški namestitve zaradi poenostavljene strukture kablov
- brez potrebe po dodatnih napajalnikih
- možnost napajanja kamer na razdalji do do 250m (način EXTEND)
![]()
Slika 2 Napajanje in prenos slike v tehnologiji PoE
Oddaljena konfiguracija in upravljanje
P2P povezava preko oblaka
Za navezavo povezave na omrežje kamera uporablja standardni Ethernet vmesnik (samodejno prilagodljiv) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo dela, prilagoditev parametrov slike ter ogled v živo in predvajanje posnetkov (kamere z odprtinami za microSD). Izvedba same povezave se lahko izvede na treh različnih platformah:
- program Smart PSS, DSS Express, DSS PRO - namensko programsko orodje za upravljanje videonadzora, ki omogoča napredne prilagoditve celotnega sistema ter upravljanje parametrov odkrivanja dogodkov in pametne analize slike
- internetni brskalnik WEB - omogoča hitro povezavo z uporabo IP naslova kamere ter dostop do vseh funkcionalnosti naprave. Za Dahua sisteme se priporoča uporaba brskalnika Internet Explorer.
- mobilna aplikacija iDMSS / gDMSS - mobilna platforma za sisteme iOS in Android, ki omogoča ogled v živo, predvajanje posnetkov ter prejemanje obvestil o dogodkih v okviru sistema. Platforma DMSS uporablja povezavo preko oblaka, kar odpravlja potrebo po preusmerjanju vrat na usmerjevalniku
Uporaba oblaka za vzpostavljanje povezav med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere z katere koli lokacije z dostopom do interneta - tako na mobilnih kot tudi na namiznih napravah (PC, Laptop).
Učinkovito stiskanje podatkov
Kodek H.265/ HVEC
Novi modeli omrežnih kamer DAHUA uporabljajo učinkovit kodek HEVC (ang. High Efficiency Video Coding), označen v industriji sistemov industrijske televizije kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu videovsebin visoke ločljivosti (4K) brez odvečne obremenitve prenosne povezave. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno prihranek pasovne širine, kar v CCTV sistemih podaljša čas arhiviranja materiala na disku, poveča razpoložljivo pasovno širino omrežne povezave ter podaljša življenjsko dobo nosilcev podatkov. Poleg tega je razlika v kakovosti videa pri stiskanju H.265, v primerjavi z različico H.264, praktično neopazna.
![]()
Pomembno: način stiskanja v kameri IPC-HFW2249S-S-IL-0280B se lahko svobodno preklaplja med H.265 in H.264, kar ji omogoča delo z snemalniki, ki ne podpirajo stiskanja HVEC.
Pametna analiza slike
Serija WizSense
Kamera IPC-HFW2249S-S-IL-0280B spada v serijo WizSense, ki se odlikuje z visokokakovostnimi rešitvami, temelječimi na algoritmih AI in globokem učenju. Med najpomembnejšimi funkcijami WizSense izstopa predvsem SMD+, kar je najnovejša tehnologija, ki skoraj popolnoma zmanjša lažne alarme. Algoritmi AI v seriji WizSense znajo tudi prepoznati človeka in vozilo, nudijo natančnejšo perimetralno zaščito ter imajo povečano razdaljo zaznavanja. V sodelovanju s Smart NVR kamera ponuja tudi funkcije pametnega iskanja, izločanje dogodkov ter združevanje v filme z dogodki. Tehnologija Quick Pick lahko hitro identificira zanimive osebe/vozila, kar optimizira iskanje relevantnih dogodkov SMD. AI SSA (samoadaptacija scene) deluje na osnovi algoritma globokega učenja, ki inteligentno prepoznava številne scene in prilagaja optimalne slike.
![]()
Tehnična specifikacija:
| IPC-HFW2249S-S-IL-280B |
| Kamera |
| Senzor | 1/2.8" CMOS |
Sistem skeniranja
| Progresivni
|
| Maksimalna ločljivost | 1920 x 1080 |
| Občutljivost | 0.002 lux@F1.6 (Barva, 30 IRE)
0.0002 lux@F1.6 (B/W, 30 IRE)
0 lux (Osvetljevalec vklopljen) |
Razmerje S/N
| >56dB
|
| Zaslonka | 1/3 s–1/100000 s |
| Objektiv | 2.8 mm |
| Kot gledanja | 2.8 mm: Horizontalno: 107 ° × Vertikalno: 56 ° × Diagonalno: 127 ° |
| Osvetljevalec infrardeče svetlobe | IR 30m
|
| Osvetljevalec bele svetlobe | LED 30m |
| Načini delovanja prikaza | samo IR, samo LED, Pametno - IR + LED |
| Filtriranje infrardečne svetlobe | Mehanska ICR |
Ločljivost
| 1080p (1920 × 1080); 1.3M (1280 × 960); 720p (1280 × 720); D1 (704 × 576/704 × 480); VGA (640 × 480); CIF(352 × 288/352 × 240) |
| Stiskanje | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Hitrost glavnega toka
| 1920 × 1080-(1–25/30 slik/s) |
| Bitrate | H.264: 32 kbps–6144 kbps;
H.265: 12 kbps–6144 kbps |
| Funkcije slike |
| AGC | Da |
AWB (ravnotežje beline)
| Avto/naravno/ulica/manjše na prostem/ročno/regionalno po meri |
| BLC | Da |
| HLC | Da |
| ROI | Da
|
| Širok dinamični razpon | Da, WDR 120 dB
|
| Funkcije prilagajanja slike | 3D DNR; Zrcalo/obrni (0°, 90°, 180°, 270°)
|
Zaznavanje gibanja
| 4 območja (prilagoditev: velikost, položaj, občutljivost, prag) |
Zgoščena območja
| 4 območja (prilagoditev: velikost, položaj) |
| Avdio |
| Vgrajen mikrofon | Da |
| Vgrajen slot SD | Da, kartica do 256GB |
| Omrežje |
| Povezava z omrežjem | RJ-45 (10/100Base-T) |
| Protokoli | IPv4; IPv6; HTTP; TCP; UDP; ARP; RTP; RTSP; RTCP; RTMP; SMTP; FTP; SFTP; DHCP; DNS; DDNS; NTP; Multicast; ICMP; IGMP |
| Združljivost | ONVIF (Profil S/Profile T); CGI; P2P; Milestone |
Mobilni sistemi
| iOS, android
|
| Oddaljen dostop | DSS; DMSS |
| WizSense |
| Perimetralna zaščita | Prekoračitev črte, odkritje vdora (podpira klasifikacijo in natančno odkrivanje vozil in ljudi) |
| SMD+ | Klasifikacija (človek / vozilo), filtriranje lažnih alarmov (>1%), povečana razdalja zaznavanja |
| Pametno iskanje | Sodelovanje s Smart NVR za natančno pametno iskanje, izločanje dogodkov in združevanje v filme z dogodki |
| Splošno |
| Stopnja zaščite | IP67
|
| Napajanje | 12V DC, PoE (802.3af) |
Poraba energije
| <4.4W |
| Temperatura delovanja | -40 °C do 60 °C |
| Dopustna vlažnost | 95% |
| Material ohišja | Kovina |
| Dimenzije | 166.2 × 70 × 70 mm |
| Teža | 0.59 kg |
