Podroben opis izdelka

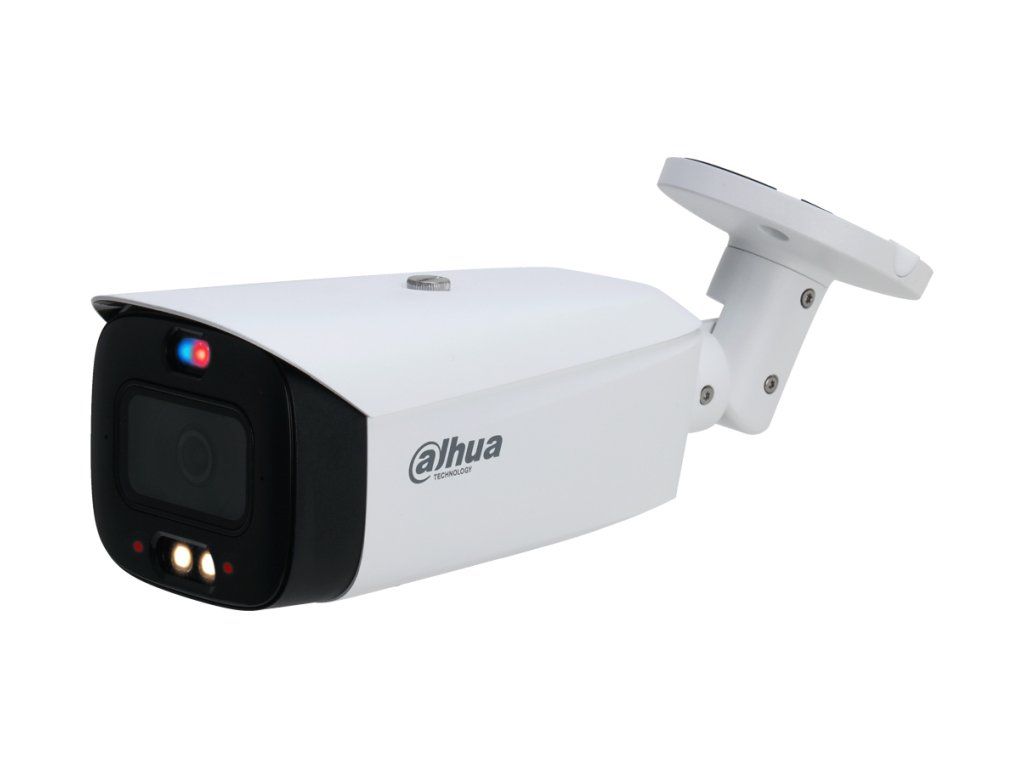

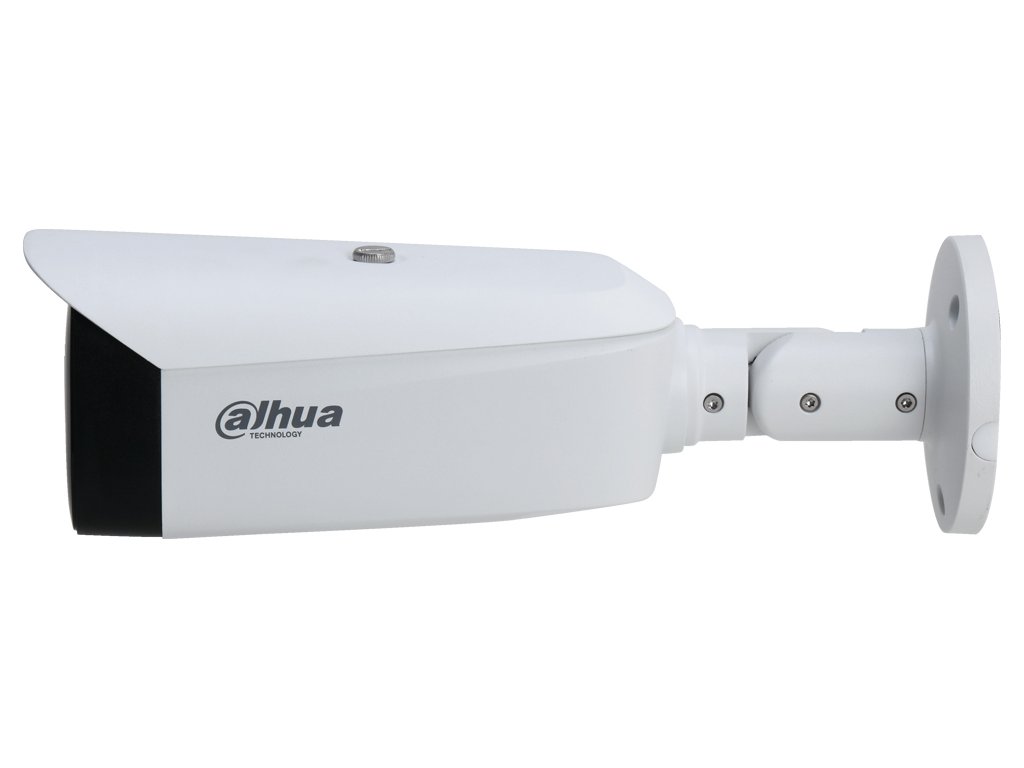

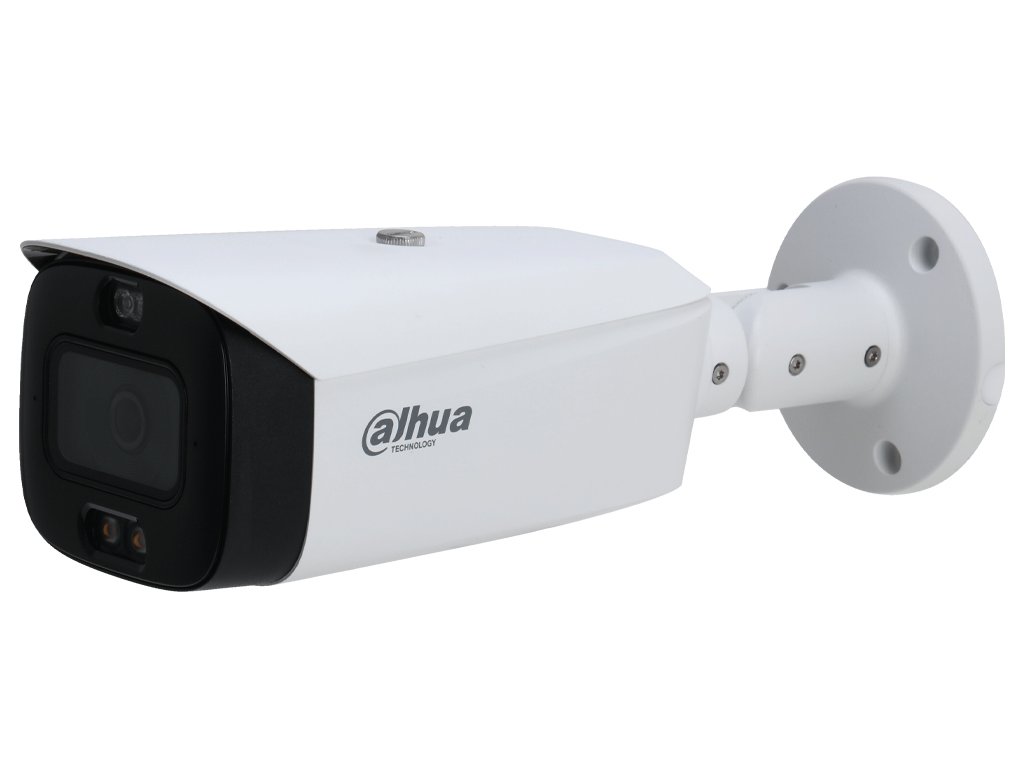

Cevna kamera IPC-HFW3549T1-AS-PV-0280B-S3 - DAHUA
Model deluje v sistemu IP s fiksnim objektivom 2.8 mm. Kamera ima senzor 1/2.7" Progressive Scan CMOS, ki deluje pri ločljivosti 2592 x 1944. Stiskanje podatkov kamere deluje po standardu H.265 / H.265+ / H.264 / H.264+ / MJPEG. Funkcija WDR 120 dB, ki izboljša dinamiko kamere, izpostavi več podrobnosti iz kontrastnega opazovalnega načrta. Naprava ima tudi vgrajena 2 svetila LED bele svetlobe z dosegom do 40m. Poleg tega naprava vsebuje funkcije 3D-NR, RoL, AWB, AGC BLC/HLC, ROI, ki prilagajajo delovanje kamere obstoječim razmeram ter bistveno izboljšajo kakovost slike. Ohišje kamere je zasnovano v standardu IP67. Kamera deluje pri napetosti 12V DC / PoE.
Tehnični parametri:
- Senzor: 1/2.7" PS CMOS
- Ločljivost: 5Mpx (2592x1944)
- Občutljivost: 0.003Lux
- Objektiv: 2.8 mm
- Kot gledanja: 97°
- IR osvetljevalo: 2 diodi x 40m
- Vgrajen mikrofon: Da
- Vgrajen zvočnik: Da
- Slot za micro SD: Da max:256 G
- Kompresija slike: H.265+ / H.265 / H.264+ / H.264 / MJPEG
- Funkcije slike: AWB, AGC, BLC, HLC, 3D NR, WDR 120dB, RoI
- Pametna analiza slike: SMD+ 3.0 detekcija gibanja, prekoračitev linije, vstop v območje, klasifikacija objekta (človek / vozilo)
- Aktivno odganjanje: 1 utripajoča LED dioda (rdeča), 1 utripajoča LED dioda (modra), zvočni signal (sporočilo ali alarm)
- Oddaljena konfiguracija in upravljanje: programska oprema VMS (Smart PSS, DSS Express, DSS PRO), spletni brskalnik, mobilne aplikacije
- Razred zaščite: IP67
- Delovna temperatura: -40°C do +60°C
- Napajanje: 12V DC, PoE
- Poraba energije: < 8.8 W
- Dimenzije: 288,4 mm x 94,4 mm x 84,7 mm
- Teža: 1,23 kg
Širok kot snemanja
Objektiv 2.8mm
V kamerah uporabljen senzor CMOS v velikosti 1/2.7 palca in fiksni objektiv 2.8mm omogočata širok kot opazovanja do približno 97° v vodoravni smeri. Tako širok kot opazovanja pomeni, da je predstavljena kamera idealna za spremljanje in snemanje celotnega dogajanja v obravnavanem objektu.
Širokokotni modeli, ki imajo fiksni objektiv 2.8mm, so najbolj pogosto uporabljane različice kamer v sistemih industrijske televizije, zaradi njihove univerzalnosti in visoke kakovosti posnetega videa.
![]()
Sl. 1 Primerjava kotov snemanja za različne objektive (s senzorjem 1/2.8")
Napajanje preko PoE
Prenos podatkov in napajanje po eni žici
Industrialna kamera IPC-HFW3549T1-AS-PV-0280B-S3 uporablja dve metodi napajanja - klasično preko vtičnice 12VDC ali neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvaja neposredno preko stikala ali PoE injektorja. Med prednosti uporabe standarda PoE lahko štejemo:
- skrajšan čas in stroške namestitve zaradi poenostavljene strukture kablov
- brez potrebe po namestitvi dodatnih napajalnikov
- možnost napajanja kamer na razdalji do do 250m (EXTEND način)
![]()
Sl. 2 Napajanje in prenos slike s tehnologijo PoE
Oddaljena konfiguracija in upravljanje
P2P povezava preko oblačne storitve
Za vzpostavitev povezave z omrežjem kamera uporablja standardni Ethernet vmesnik (samo-prilagodljiv) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo delovanja, spremembo nastavitev slike ter ogled v živo in predvajanjem posnetkov (kamer z microSD slotom). Samo povezavo lahko vzpostavite na treh, različnih platformah:
- program Smart PSS, DSS Express, DSS PRO - namensko programsko opremo za upravljanje video nadzora, ki omogoča napredne spremembe celotnega sistema ter upravljanje nastavitev odkrivanja dogodkov in pametne analize slike
- spletni brskalnik WEB - omogoča hitro vzpostavitev povezave z uporabo IP naslova kamere ter zagotavlja dostop do vseh funkcij naprave. Za Dahua sistem priporočamo uporabo spletnega brskalnika Internet Explorer.
- mobilna aplikacija iDMSS / gDMSS - mobilna platforma za sisteme iOS in Android, ki omogoča ogled v živo, predvajanje posnetkov ter prejemanje obvestil o dogodkih v okviru sistema. Platforma DMSS uporablja povezavo preko oblačne storitve, kar odpravlja potrebo po preusmeritvi vrat na usmerjevalniku
Izdelava povezave med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere od kjerkoli z dostopom do interneta - tako na mobilnih kot stacionarnih napravah (PC, prenosni računalnik).
Učinkovito stiskanje podatkov
Kodek H.265/ HVEC
Novi modeli omrežnih kamer DAHUA uporabljajo učinkovit kodek HEVC (tj. High Efficiency Video Coding), označen v industriji industrijskih video sistemov kot H.265. Ta standard je bil ustvarjen v skladu s potrebami prenosa videa visoke ločljivosti (4K) brez prekomernega obremenjevanja komunikacijske povezave. V primerjavi s prejšnjim standardom H.264 nova tehnologija omogoča skoraj dvakratno varčevanje pasu, kar v CCTV sistemih pomeni podaljšanje časa arhiviranja materiala na disku, povečanje razpoložljive pasovne širine omrežno povezavo in podaljšanje življenjske dobe podatkovnih nosilcev. Kar je še pomembnejše, razlike v kakovosti videa pri stiskanju H.265, v primerjavi s H.264, so praktično neopazne.
![]()
Pomembno: način stiskanja v kameri IPC-HFW3549T1-AS-PV-0280B-S3 lahko prosto preklapljate med H.265 in H.264, kar ji omogoča delovanje z registratorji, ki ne podpirajo stiskanja HVEC.
Pametna analiza slike
Serija WizSense
Kamera IPC-HFW3549T1-AS-PV-0280B-S3 spada v serijo WizSense, ki se ponaša z vrhunskimi rešitvami, temelječimi na algoritmih AI in globokem učenju. Med najpomembnejšimi funkcijami WizSense je predvsem SMD 2.0, to je najnovejša tehnologija, ki skoraj popolnoma omejuje lažne alarme. Algoritmi AI v seriji WizSense lahko tudi prepoznajo človeka in vozilo, zagotavljajo natančnejšo obrambo perimetra in imajo povečano razdaljo zaznavanja. V sodelovanju s pametnim NVR ima kamera tudi funkcije pametnega iskanja, ekstrakcije dogodkov in združevanja v videe dogodkov. Tehnologija Quick Pick lahko hitro identificira zanimive osebe/vozila, kar optimizira iskanje ustreznih dogodkov SMD. AI SSA (samo-prilagoditev scene) deluje na osnovi algoritma globokega učenja, ki inteligentno prepoznava različne scene in se prilagaja njihovim optimalnim slikam.
![]()
Tehnična specifikacija:
| IPC-HFW3549T1-AS-PV-0280B-S3 |
|---|
| Kamera |
| Senzor | 1/2.7" Progressive Scan CMOS |
Sistem skeniranja
| Progressive
|
| Maksimalna ločljivost | 2592x 1944 |
| Občutljivost | 0.003 Lux@F1 |
Razmerje S/N
| >56dB
|
| Zaslonka | 1/3 s–1/100000 s |
| Objektiv | 2.8 mm |
| Kot gledanja | 97 ° |
| IR osvetljevalo | IR 40m
|
| Osvetlitev bele svetlobe | LED 40m |
| Filtr za infrardečo svetlobo | Mehanski ICR |
Ločljivost
| 5Mpx (3072x1728 / 2592x1944) / 4Mpx (2688x1520) / 3Mpx (2048x1536 / 2304x1296) / 1080p - 2Mpx (1920x1080) / 1.3Mpx (1280x960) / 720p (1280x720) / D1 (704x576 / 704x480) / VGA (640x480) / CIF (352x288 / 352x240) |
| Kompresija | H.265+ / H.265 / H.264 / H.264+ / MJPEG |
Hitrost glavnega toka
| 2592 × 1944 (1 ~ 20fps)
2688 × 1520 (1 ~ 25/30fps) |
| Bitrate | 32Kbps ~ 8192Kbps (H.264)
12Kbps ~ 8192Kbps (H.265) |
| Funkcije slike |
| AGC | Da |
AWB (belost)
| Avto/naravno/ulica/zunaj/ročno/regionalna prilagoditev |
| BLC | Da |
| HLC | Da |
| ROI | Da
|
| Širok dinamični razpon | Da, WDR 120 dB
|
| Funkcije prilagajanja slike | 3D DNR; Ogledalo/flip (0°, 90°, 180°, 270°)
|
Detekcija gibanja
| 4 območja (prilagoditev: velikost, položaj, občutljivost, prag) |
Zavarovana območja
| 4 območja (prilagoditev: velikost, položaj) |
| Audio & Alarm |
Avdio vhod
| 1 kanal (RCA vtičnica) |
Avdio izhod
| 1 kanal (RCA vtičnica) |
| Alarmni vhod | 1 kanal: 5 mA 3V–5 VDC |
| Alarmni izhod | 1 kanal: 300 mA 12 VDC |
| Vgrajen zvočnik | Da |
| Vgrajen mikrofon | Da |
| Vgrajen microSD slot | Da |
| Omrežje |
| Omrežna povezava | RJ-45 (100/1000Base-T) |
| Protokoli | IPv4, IPv6, HTTP, TCP, UDP, ARP, RTP, RTSP, RTCP, RTMP, SMTP, FTP, SFTP, DHCP, DNS, DDNS, QoS, UPnP, NTP, Multicast, ICMP, IGMP, NFS, Samba, PPPoE, SNMP |
| Združljivost | ONVIF (Profil S); CGI; P2P; Genetec |
| Uporabniki | 20 (sočasno prijavljenih)
|
Mobilni sistemi
| iOS, Android
|
Spletni strežnik
| Vgrajen |
| WizSense |
| Perimetralna zaščita | Prekoračitev linije, zaznavanje vstopa (podpora klasifikaciji in natančnemu odkrivanju vozil in ljudi) |
| SMD 3.0 | Klasifikacija (človek/vozilo), filtriranje lažnih alarmov (>1%), povečana razdalja zaznavanja |
| Pametno iskanje | Sodelovanje s pametnim NVR za natančno pametno iskanje, ekstrakcijo dogodkov in združevanje v videe dogodkov |
| Opozorilna lučka | 1 LED dioda (rdeča), 1 LED dioda (modra), način delovanja: izmenično utripanje, prilagoditev frekvence utripanja (3 ravni - nizka / srednja / visoka), prilagoditev trajanja (5s ~ 30s) |
| Zvočno opozarjanje | Izbira ene od 10 govora ali 1 zvočnega alarma, možnost nalaganja lastne zvočne datoteke (govor/alarm) |
| Naložene govorne ukaze | Danger no climbing / Danger zone keep away / Deep water be cautious / No parking here / Private land no entry / Sidewalk only no vehicles / Valuables Don't touch / Vehicle lane only no pedestrians / Warning zone keep off / You are under surveillance |
| Dvostranski avdio prenos | Da, mikrofon + zvočnik (med kontrolno točko in TiOC kamero) |
| Obvestila v realnem času | Push obvestilo o alarmu na pametnem telefonu, oborožitev in razorožitev z dotikom (enostavna uporaba) |
| Izvedba preko alarmnih vhodov | Podpora |
| Splošno |
| Razred zaščite | IP67
|
| Napajanje | 12V DC, PoE (802.3af) |
Poraba energije
| <9.6W |
| Delovna temperatura | -40 °C do 60 °C |
| Dovoljena vlažnost | N/A |
| Material ohišja | Kovin
|
| Dimenzije | 288.4 x 94.4 x 84.7 mm |
| Teža | 1.23 kg |
