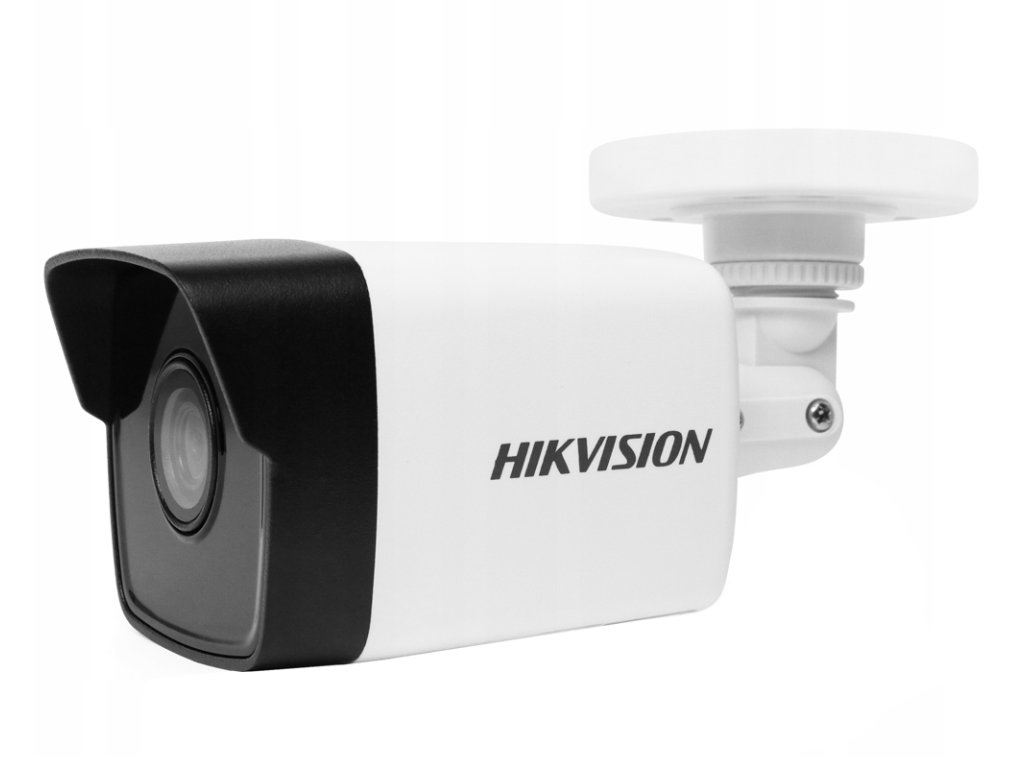

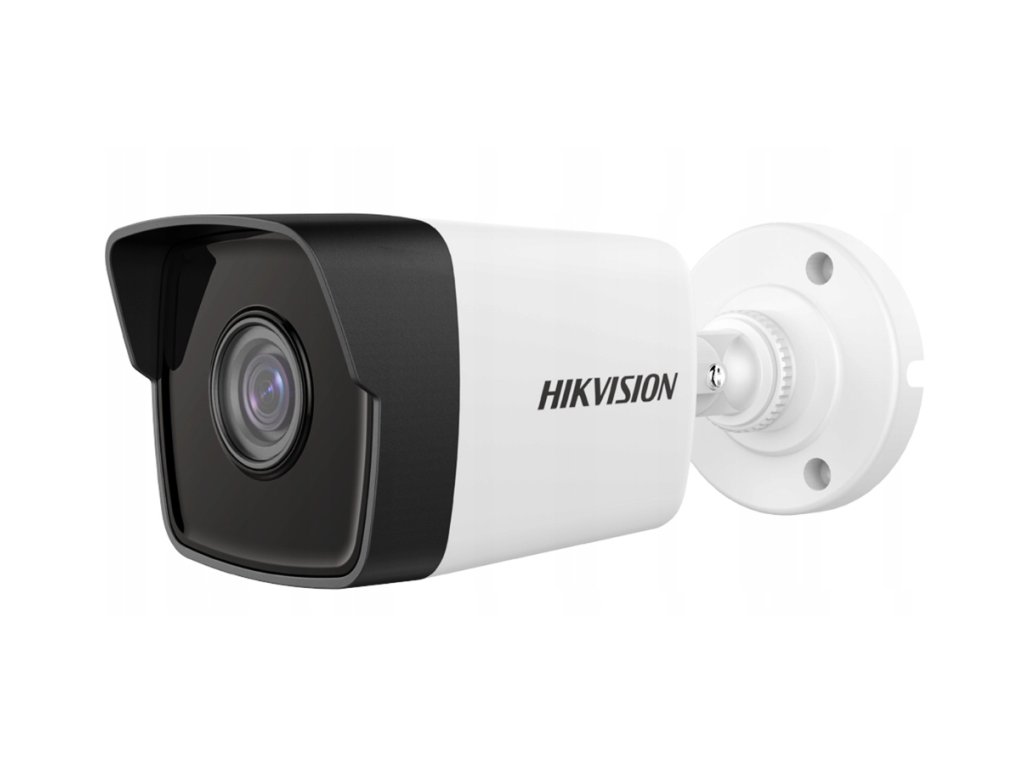

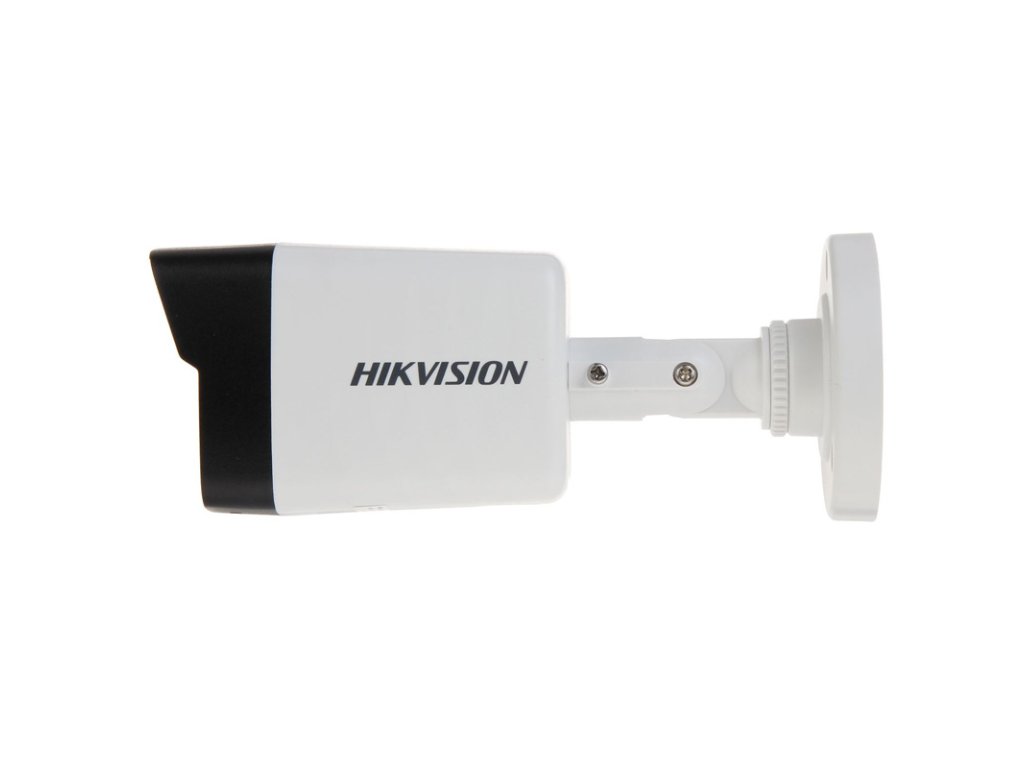

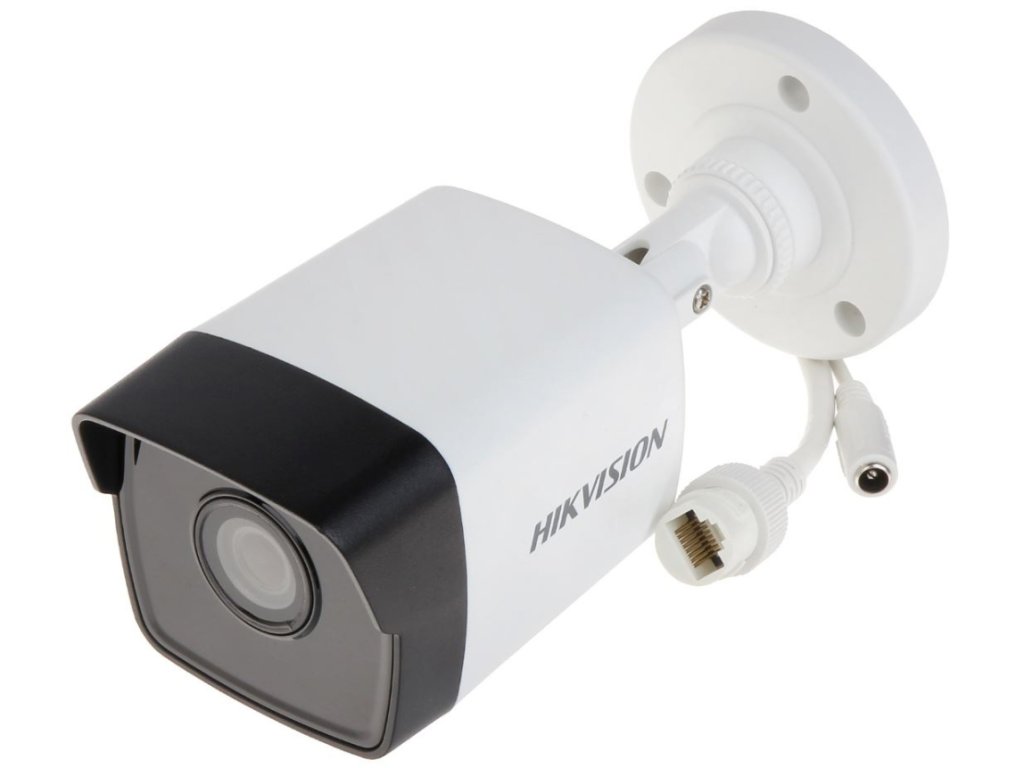

IP kamera tipa tubus IPCAM-B4 - Hikvision

IP kamera IPCAM-B4 je ekonomični mrežni model blagovne znamke Hikvision iz serije 2C. Kamera je namenjena namestitvi v sistemih IP nadzora male in srednje velikosti. Zaradi uporabe 4-megapikselnega senzorja 1/3" PS CMOS kamera zagotavlja visoko kvalitetno sliko s polno vidnostjo podrobnosti in naravno reprodukcijo barv.

Kamera IPCAM-B4 ima vgrajeno infra rdeče osvetlitev IR s dosegom 30 m, kar omogoča snemanje slike v popolni temi. Velika prednost kamere je tudi uporabljen kodek H.265, standard kompresije, ki omogoča skoraj dvojno zmanjšanje pasovne širine v primerjavi z različico H.264, brez potrebe po zmanjšanju kakovosti snemljivega materiala.

Tehnični parametri:

• Senzor: 1/3" CMOS Progressive Scan
• Maksimalna ločljivost: 2560x1440 (4 Mpx) @20 fps
• Fiksna leča: 2.8 mm
• Kotlina snemanja: ~100^o
• Občutljivost: 0,01 Lux (0 Lux s izključenim IR)
• Samodejni dan/noč način: Da
• Infračrvena osvetlitev: IR30m BlackGlass
• Mehanski IR filter (ICR): Da
• Standard kompresije: H.265+/H.265/H.264+/H.264
• Funkcije slike: 3D-DNR, DWDR, AGC, BLC, ROI
• Razred tesnjenja ohišja: IP67
• Delovna temperatura: -30...60 ^oC
• Napajanje: 12 VDC, PoE 802.3af
• Poraba energije: max. 5 W
• Dimenzije: 70 x 172.7 mm
• Teža: 0.27 kg

Sl.1 Dimenzije kamere IPCAM-B4

Širok kot snemanja

Leča 2.8mm

Uporabljen senzor CMOS velikosti 1/3 palca in leča s fiksno goriščno razdaljo 2.8mm omogočata dosego širokega opazovalnega kota do okoli 100° horizontalno. Tak širok opazovalni kot dela predstavljeno kamero idealno za zagotavljanje nadzora in snemanje vseh dogodkov v okviru nadziranega prostora.

Širokokotni modeli s fiksno lečo 2.8mm so najpogosteje uporabljene različice kamer v instalacijah industrijske televizije, zaradi vsestranskosti in visoke kakovosti ponujenega video materiala.

Sl. 2 Primerjava kotov snemanja za različne leče (z uporabo senzorja 1/2.8")

Polna vidnost ponoči

Tehnologija EXIR

Kameri iz nove serije Hikvision imata vgrajene infra rdeče osvetljevalnike, ki omogočajo učinkovito snemanje slike tudi v pogojih popolne pomanjkljivosti osvetlitve v okolici. Poleg tega so IR oddajniki izdelani v tehnologiji EXIR, kar pridobiva razporeditev osvetlitve scene o pravookotnem značaju - to pomeni, da EXIR oddajniki osvetljujejo sceno precej bolj enakomerno kot standardni osvetljevalniki, kar vodi do višje ravni vidnosti podrobnosti na snemani sliki.

Še ena prednost osvetljevalnikov v kamerah Hiwatch je uporaba črnega stekla (t.i. Black Glass), ki učinkovito prikriva infra rdeče diode in izboljša estetske lastnosti kamere.

Sl. 3 Tradicionalni IR osvetljevalnik (levo), EXIR osvetljevalnik (desno)

Napajanje preko PoE

Prenos podatkov in napajanje z enim kablom

Industrijska kamera IPCAM-B4 se lahko napaja na dva načina - klasično preko priključka 12VDC in neposredno preko UTP kabla z uporabo tehnologije Power over Ethernet (PoE). Napajanje preko PoE se lahko izvede neposredno preko PoE stikala ali injektorja. Med prednosti uporabe standarda PoE spadajo:

• skrajšan čas in stroški namestitve zaradi poenostavljene kabelske sheme
• brez potrebe po namestitvi dodatnih virov napajanja
• možnost napajanja kamer na razdalji do do 250m (način EXTEND)

Oddaljena konfiguracija in upravljanje

Povezava P2P preko oblaka

Za povezovanje v omrežje kamera uporablja standardno Ethernet vmesnik (samo prilagodljiva) s hitrostjo 10/100 Mbps. Ta povezava omogoča konfiguracijo delovanja, modifikacijo slikovnih parametrov, kot tudi živo predogledovanje in predvajanje posnetkov (kamere s slotom za microSD). Realizacijo povezave je možno izvesti na treh različnih platformah:

• programska oprema iVMS-4200 in HikCentral - namenski VMS program za upravljanje video nadzora, omogoča napredne modifikacije celotnega sistema in upravljanje parametrov zaznavanja dogodkov in inteligentne analize slike
• internetni brskalnik WEB - omogoča hitro dostopnost preko IP naslov kamere, zagotavljajoč dostop do vseh funkcionalnosti naprave. Za sisteme Hikvision se priporoča uporaba brskalnika Internet Explorer.
• mobilna aplikacija Hik-Connect - mobilna platforma za Android in iOS, omogoča živ pogled, predvajanje posnetkov in prejemanje obvestil o dogodkih v okviru sistema. Platforma Hik-Connect uporablja povezavo preko oblaka, kar odpravlja potrebo po preusmerjanju vrat na usmerjevalniku

Uporaba oblačne tehnologije za ustvarjanje povezav med sistemom in uporabnikom omogoča dostop in konfiguracijo kamere iz kateregakoli mesta s povezavo na internet - tako na mobilnih napravah kot na namiznih (PC, prenosnik).

Učinkovita kompresija podatkov

Kodek H.265/ HVEC

Novi modeli mrežnih kamer od Hikvision uporabljajo zmogljiv kodek HEVC (ang. High Efficiency Video Coding), imenovan v sektorju industrijske televizije kot H.265. Ta standard je bil ustvarjen kot odgovor na potrebo po prenosu visoko ločljivih video materialov (4K) brez pretiranega obremenjevanja prenosne poti. V primerjavi s prejšnjim standardom H.264, nova tehnologija omogoča skoraj dvojno varčevanje s pasovno širino, kar pri CCTV sistemih vodi do podaljšanja časa arhiviranja materiala na disku, povečanja razpoložljive propustnosti omrežnega povezovanja in podaljšanja življenjske dobe podatkovnih nosilcev. Poleg tega je razlika v kakovosti video materiala pri kompresiji H.265 v primerjavi z različico H.264 praktično neopažena.

Pomembno: način kompresije v kameri IPCAM-B4 je možno poljubno preklapljati med H.265 in H.264, kar ji omogoča delovanje z rekordniki, ki ne podpirajo kompresije HVEC.
