Izolacijski upornik UT593

Podroben opis izdelka

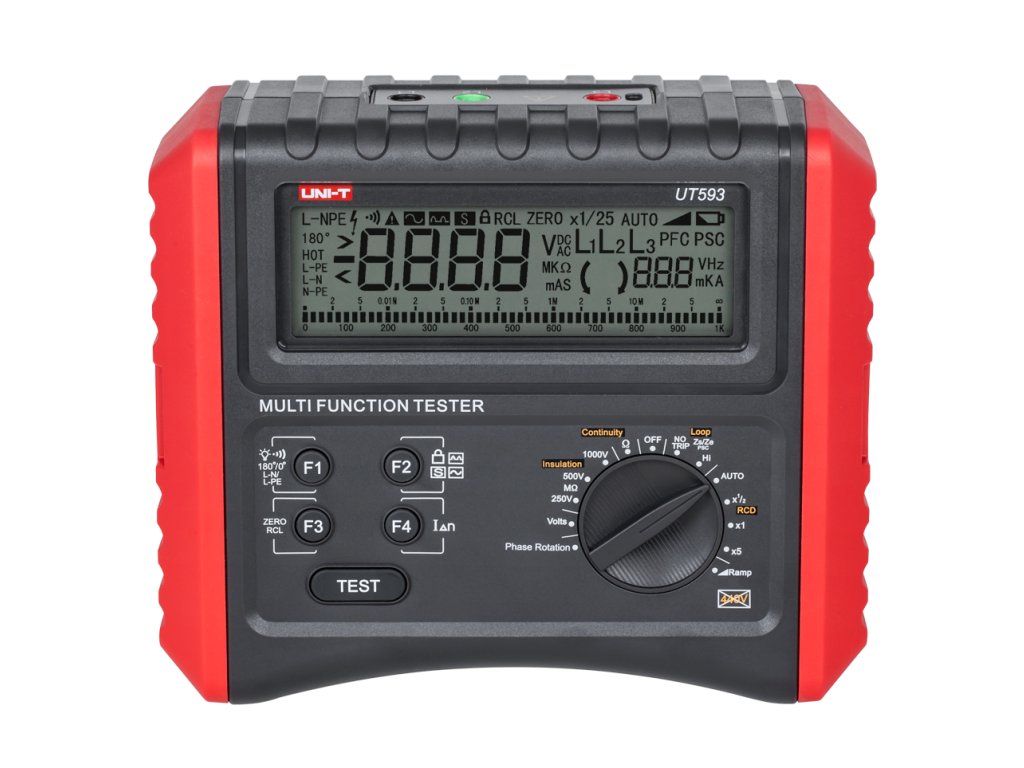

Večfunkcijski merilnik za električarje Uni-T UT593

Uni-T UT593 je vsestranski večfunkcijski merilnik, zasnovan posebej za električarje, ki omogoča celovite meritve in teste v električnih instalacijah. Zahvaljujoč širokemu naboru funkcij je UT593 idealno orodje za diagnostiko, testiranje in nadzor električnih sistemov, zagotavlja pa natančnost in varnost pri delu.

Natančne Meritve Izolacijske Upornosti

Merilnik UT593 omogoča merjenje izolacijske upornosti pri napetostih testiranja 250 V, 500 V in 1000 V, z merilnim razponom do 1000 MOhm in natančnostjo ±(5%+5). S testnim tokom v območju 0,9 ~ 1,1 mA in kratkostičnim tokom pod 1,8 mA naprava zagotavlja natančne in zanesljive rezultate, kar je ključno za ocenjevanje stanja izolacije v električnih instalacijah.

Celoviti Testi RCD Stikal

UT593 omogoča napredno testiranje diferenčnih tokovnih stikal (RCD) pri različnih stopnjah testnih tokov, od 10 mA do 500 mA. Časovni obsegi izklopa vključujejo vrednosti od 0 do 2000 ms, kar omogoča natančen pregled delovanja RCD v različnih pogojih. Poleg tega funkcija merjenja naraščajočega toka (rampa) ter natančnost izklopnega toka na ravni 10% zagotavljajo, da se testi izvajajo v skladu z najvišjimi varnostnimi standardi.

Natančne Meritve Impedance Zankas

Merilnik UT593 ponuja tudi natančno merjenje impedance zankas v razponu od 0,05 Ohm do 2000 Ohm z natančnostjo ±(5%+5). Testi se izvajajo pri testnem toku 20 A in času testa 20 ms, kar omogoča hitro in natančno ocenjevanje stanja instalacije ter prepoznavanje potencialnih nevarnosti.

Napredne Funkcije in Ergonomična Oblika

Uni-T UT593 je opremljen s funkcijami ročnega in samodejnega spreminjanja merilnih razponov, kar olajša uporabo naprave v različnih delovnih pogojih. Osvetljen LCD zaslon, indikator nizke baterije in opozorilo o visoki napetosti zagotavljajo udobje in varnost pri uporabi. Funkcije, kot so test vrstnega reda faz, pisk in pomožni zaslon, dodatno povečujejo vsestranskost in funkcionalnost naprave.

Robustna Konstrukcija in Celoten Komplet Pripomočkov

Merilnik UT593 napajajo osem baterij 1,5 V (LR6), kar omogoča dolgotrajno delovanje brez potrebe po pogosti zamenjavi baterij. Robustna konstrukcija in ergonomske dimenzije (210 x 175 x 90 mm) omogočajo enostavno uporabo naprave. Komplet vsebuje vse potrebne pripomočke, vključno z merilnimi kabli, merilnimi konicami, krokodili, sondo in etuijem, kar omogoča takojšen začetek dela.

MERILNI OBSEGI
Izolacijska upornost
Za napetost testiranja:
• 250 V: 0,05 MOhm ~ 250 MOhm ±(5%+5)
• 500 V: 0,05 MOhm ~ 500 MOhm ±(5%+5)
• 1000 V: 0,05 MOhm ~ 1000 MOhm ±(5%+5)

Testni tok: 0,9 ~ 1,1 mA
Kratkostični tok: < 1,8 mA

Test diferenčnih tokovnih stikal RCD
Stopnje testnih tokov (In): 10 mA / 30 mA / 100 mA / 300 mA / 500 mA
Omrežna napetost: 220 V ±10%; 45 ~ 65 Hz
Časovni obsegi izklopa:
• pri 1 In: 0 ~ 2000 ms ±(5%+5)
• pri 1 In: 0 ~ 500 ms ±(5%+5)
• pri 5 In: 0 ~ 40 ms ±(5%+5)
Merjenje naraščajočega toka (rampa)
Natančnost izklopnega toka: 10%

Impedanca zankas:
Omrežna napetost (L-E): 220 V ±10%; 45 ~ 65 Hz
Testni tok/čas testa: 20 A/20 ms
Merilni obsegi:
• 0,05 Ohm ~ 1,99 Ohm ±(5%+5)
• 2 Ohm ~ 19,9 Ohm ±(5%+5)
• 20 Ohm ~ 2000 Ohm ±(5%+5)
Merilni obseg varnostnega toka: 0 ~ 26 kA


OSTALE MERITVE
Majhne upornosti: 0,01 Ohm ~ 200 Ohm ±(2%+5)
Napetost izmeničnega toka AC: 0 ~ 440 V ±(2%+3)
Napetost enosmernega toka DC: 0 ~ 440 V ±(2%+3)
Frekvenca: 20 Hz – 100 Hz (samo za primerjalne namene)

DODATNE FUNKCIJE
Ročno/samodejno spreminjanje merilnih razponov
Test vrstnega reda faz
Indikator nizke baterije
Opozorilo o visoki napetosti
Osvetljen LCD zaslon
Pisk
Pomožni zaslon
Največji prikaz: 9999
Funkcija ničlanja

SPLOŠNE LASTNOSTI
Napajanje: 8x baterija 1,5 V (LR6)
Zaslon: 125 x 37 mm
Dimenzije: 210 x 175 x 90 mm
Teža: 1000 g

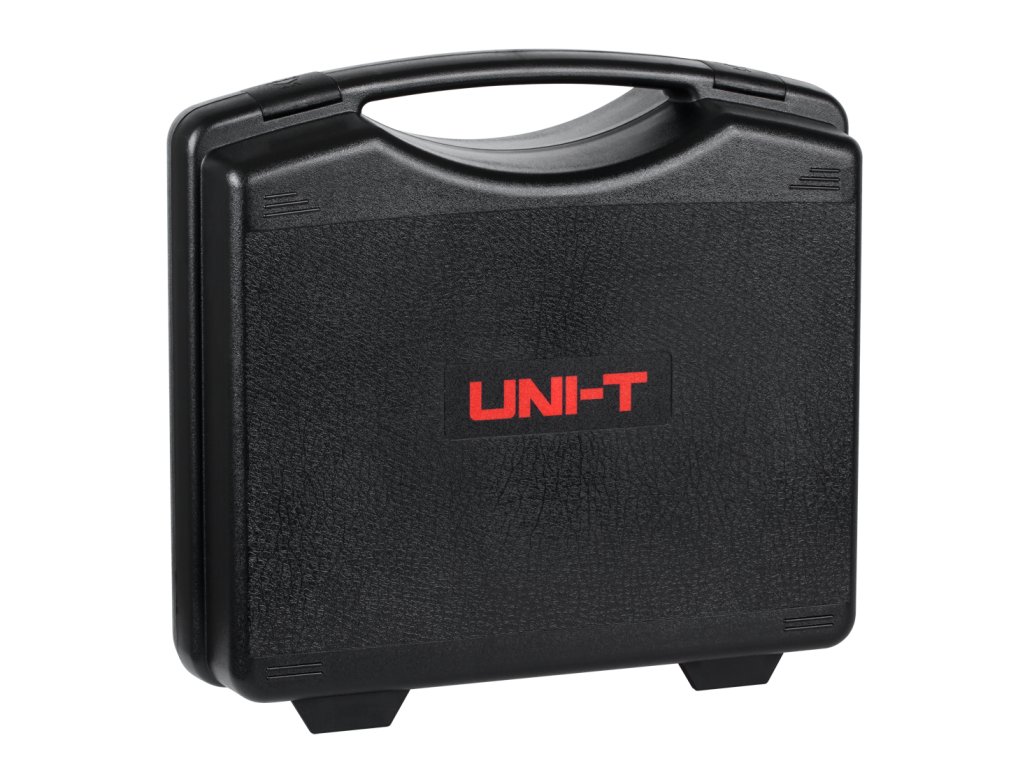

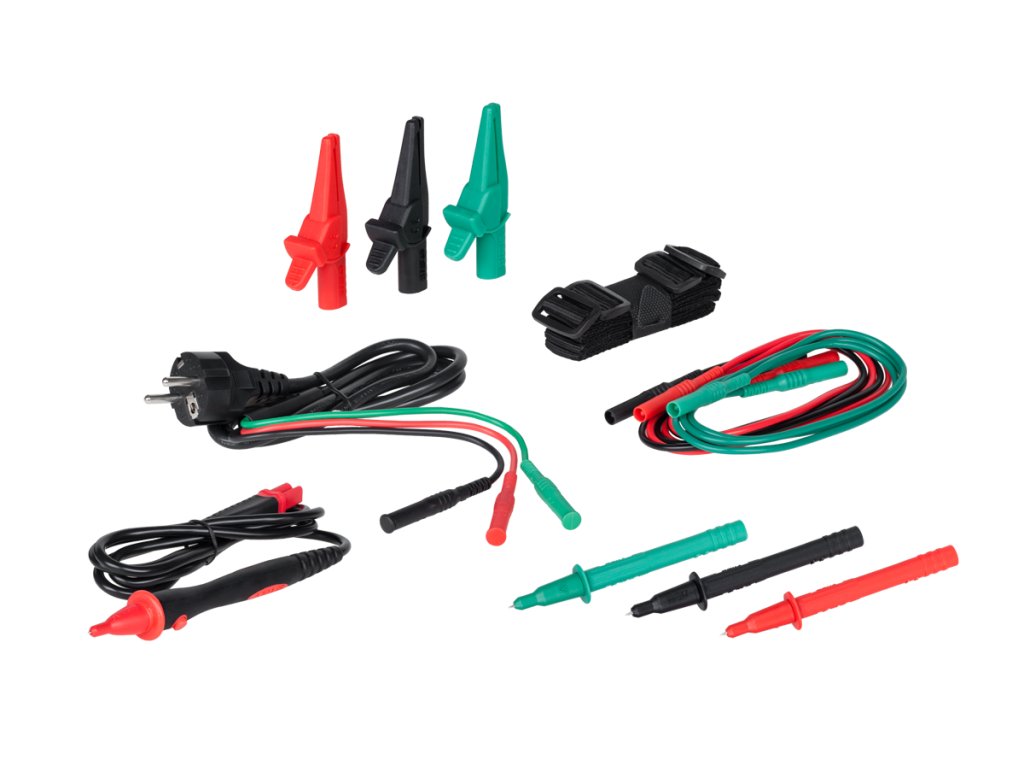

V kompletu: baterije, merilni kabli, poseben merilni kabel, merilne konice, merilne krokodile, merilna sonda, etui
