LHD-16R-EXT-FPS - 16-kanalna zaščita pred prenapolnjenjem video poti s transformatorjem BNC-UTP in distribucijo napajanja - EWIMAR

Product detailed description

Značilnosti izdelka

LHD-16R-EXT-FPS - 16-kanalna zaščita pred prenapolnjenjem za video pot z BNC-UTP transformatorjem in distribucijo napajanja - EWIMAR

• Število video kanalov: 16

• Ohišje: RACK plošča
• Impedanca: 75 Ohm
• Vhodni kabel: koaksialni/UTP
• Izhodni konektor (naprava): BNC vtič
• Distribucija napajanja: 16 kanalov
• Prenosni pas: 100 MHz
• Zmanjšanje: 0,2dB
• Distribucija napajanja: 16 kanalov napajanja 12V
• Zaščita pred prenapolnjenjem 3:
  • Blitz zaščita
  • Plinski zaščitnik
  • Transil
  • MOSFET varovalka
• Zaščita linija-zemlja Plinski zaščitnik: 90V, 2x10kA @ 8/20uS
• Zaščita linija-linija Zaščitni mostiček: 6V, 15A @ 8/20uS
• Maksimalna raven prenapolnjenja 4kV
• Kapaciteta zaščitnega vezja: ne več kot 4pF
• Obratovalna temperatura: -40 C ~ 60 C

Opis izdelka

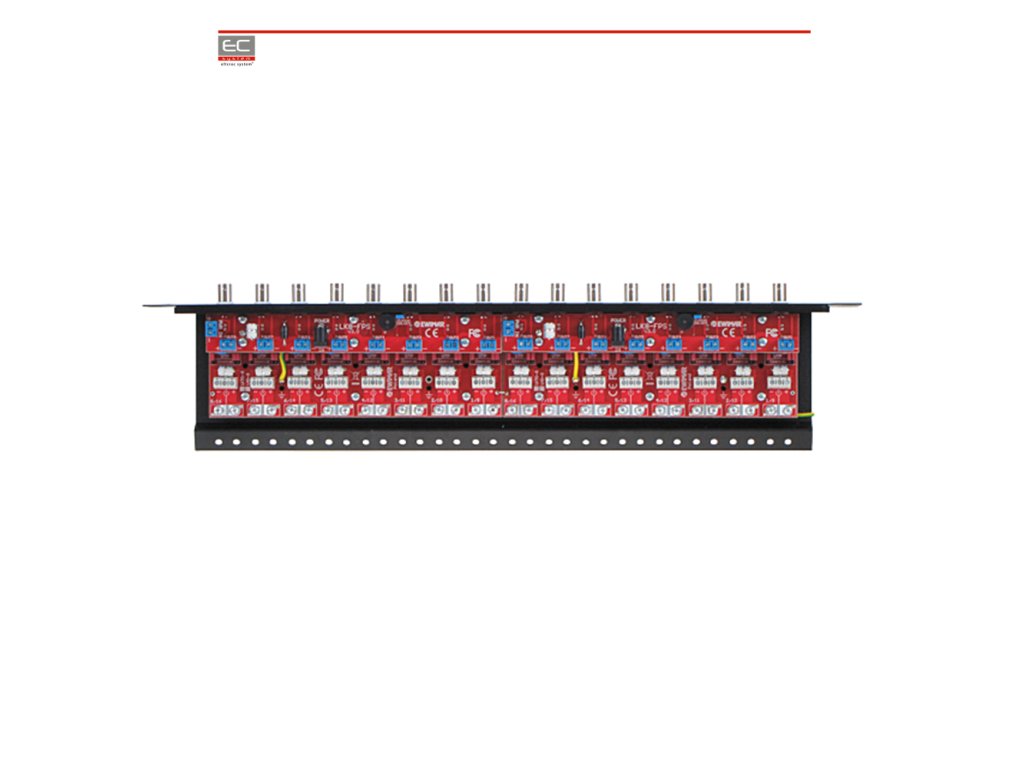

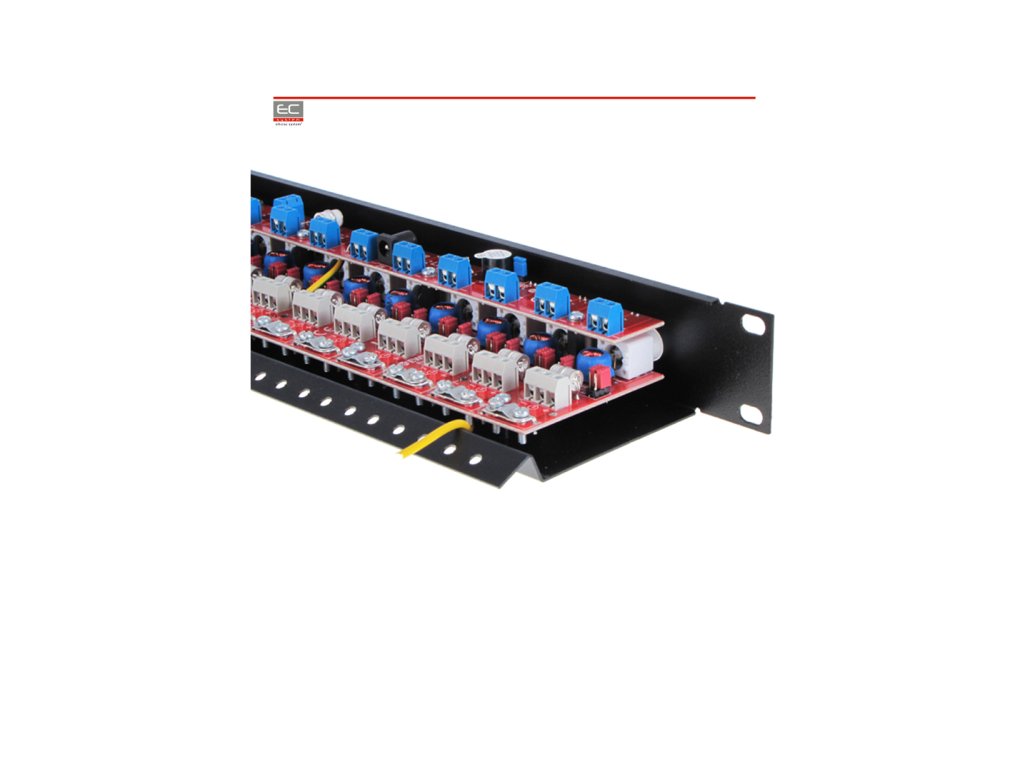

LHD-16R-EXT-FPS je zasnovan za 16 kanalov kot povezovalna plošča za vgradnjo v RACK 19'' omare. Naprava je bila dodatno razširjena z funkcijami distribucije napajanja FPS. Plošča združuje funkcije zaščite, distribucije napajanja, razporeditve in stabilizacije povezave v CCTV sistemih z visoko ločljivostjo. Plošča je zasnovana za naprave, ki delujejo v standardih AHD, HD-CVI, HD-TVI in Turbo HD.

Zaščita je univerzalna za koaksialne in UTP kable. Glede na potrebe je lahko vsak kanal namenjen za zvit par UTP ali za koaksialni kabel. Nastavitev naprave se izvede z ustreznim preureditev mostičkov v položaj "Koaksialno" ali "UTP". Je odličen način za namestitve, kjer se uporabljajo različne vrste kablov v različnih količinah.

Vgrajen distribucijski sistem napajanja kamer FPS - lahko neodvisno napaja do 16 kamer, modul je opremljen z zaščito pred kratkim stikom ali prenapolnjenjem. Modul je opremljen z svetlobnim pokazateljem napetosti in akustičnim indikatorjem kratkega stika. Velika prednost patch panela je zelo nizka kapaciteta vezja (2~4pF), kar povzroča, da zaščita minimalno vpliva na prenos signalov od 0 ~ 100MHz, kar je za sestavljene signale AHD, HD-CVI in HD-TVI zelo pomembno, saj ne povzroča velikih izgub.

Dimenzije

1U RACK 19'' - 42 x 482 x 115mm
