LHD-8R-EXT-FPS - 8-kanalna zaščita video poti pred prenapolnjenjem z BNC-UTP transformatorjem in distribucijo napajanja - EWIMAR

Product detailed description

Opis izdelka

LHD-8R-EXT-FPS - 8-kanalna prenapetostna zaščita video poti s transformatorjem BNC-UTP in distribucijo napajanja - EWIMAR

• Število video kanalov: 8

• Ohišje: RACK panel
• Impedanca: 75 Ohm
• Vhodni kabel: koaksialni/UTP
• Izhodni konektor (naprava): BNC vtič
• Prenosni pas: 100 MHz
• Zmanjšanje: 0,4dB
• Distribucija napajanja: 8 kanalov napajanja 12V
• Prenapetostna zaščita 3:
  • Iskrnica
  • Plinski zaščitnik
  • Transil
  • MOSFET varovalka
• Zaščita linija-zemlja Plinski zaščitnik: 90V, 2x10kA @ 8/20uS
• Zaščita linija-linija Zaščitni mostiček: 6V, 15A @ 8/20uS
• Maksimalna raven prenapetosti 4kV
• Kapaciteta zaščitnega vezja: ne več kot 4pF
• Delovna temperatura: -40 C ~ 60 C

Opis izdelka

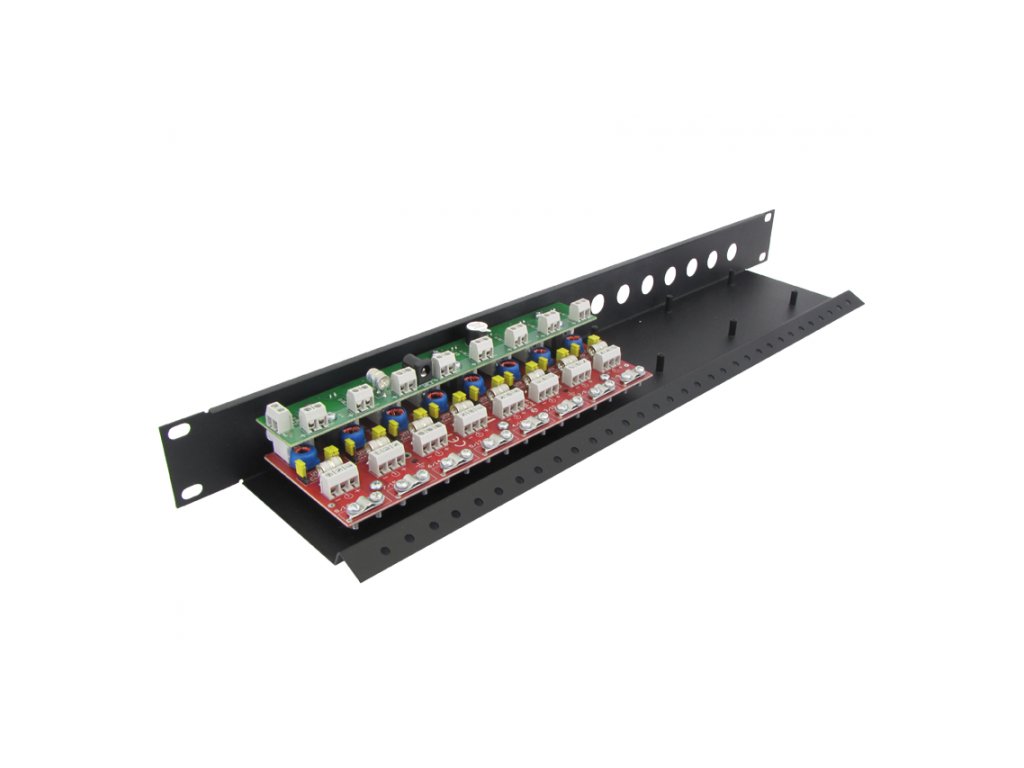

LHD-8R-EXT-FPS je 8-kanalni zaščitni panel, razširjen z distribucijo napajanja FPS. Panel povezuje funkcije zaščite, distribucije napajanja, urejanja in stabilizacije povezave v CCTV sistemih z visoko ločljivostjo. Panel je zasnovan za naprave, ki delujejo v standardu AHD, HD-CVI, HD-TVI in Turbo HD.

Zaščita je univerzalna za koaksialne kable in UTP. Glede na potrebe je lahko vsak kanal namenjen za zasukano parico UTP ali za koaksialni kabel. Nastavitev naprave se izvaja z pravilnim nastavljanjem prevodnikov v položaj "Koaksialni" ali "UTP". Je odlična rešitev za inštalacije, kjer se uporabljajo različne vrste kablov v različnih količinah.

Vgrajen distributer napajanja kamer FPS - lahko neodvisno napaja do 16 kamer, modul je opremljen z zaščito proti kratkemu stiku ali prenapetosti. Modul je opremljen z svetlobnim indikatorskim napetostnim in zvočnim indikatorjem kratkega stika. Velika prednost patch panela je zelo nizka kapaciteta vezja (2~4pF), kar pomeni, da ima zaščita minimalen vpliv na prenos signalov od 0 ~ 100MHz, kar je za sestavljene signale AHD, HD-CVI in HD-TVI zelo pomembno, saj ne povzroča velikih zmanjšanj.

Način namestitve na primeru LHD-16R-EXT:

Dimenzije

1U RACK 19'' - 42 x 482 x 115mm
