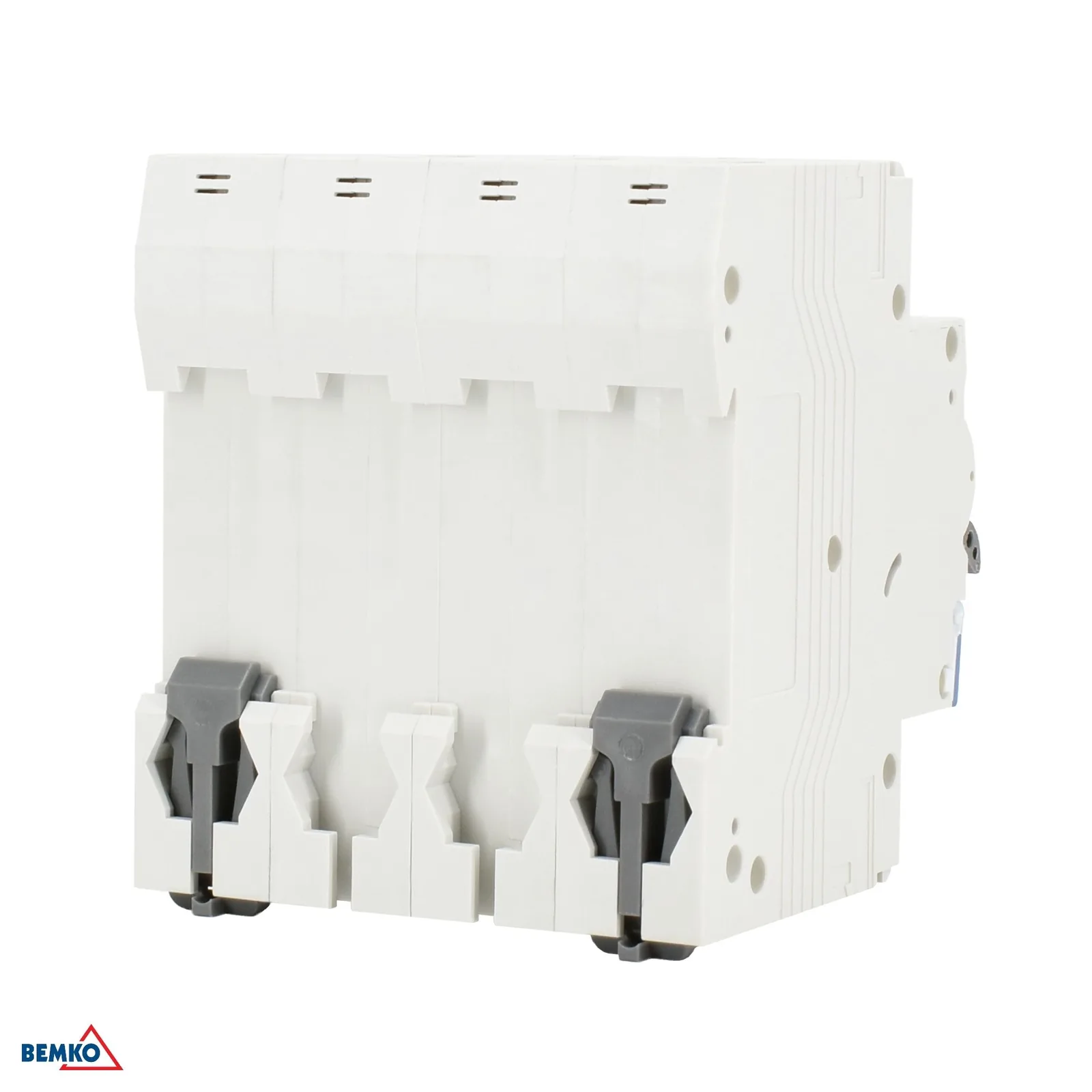

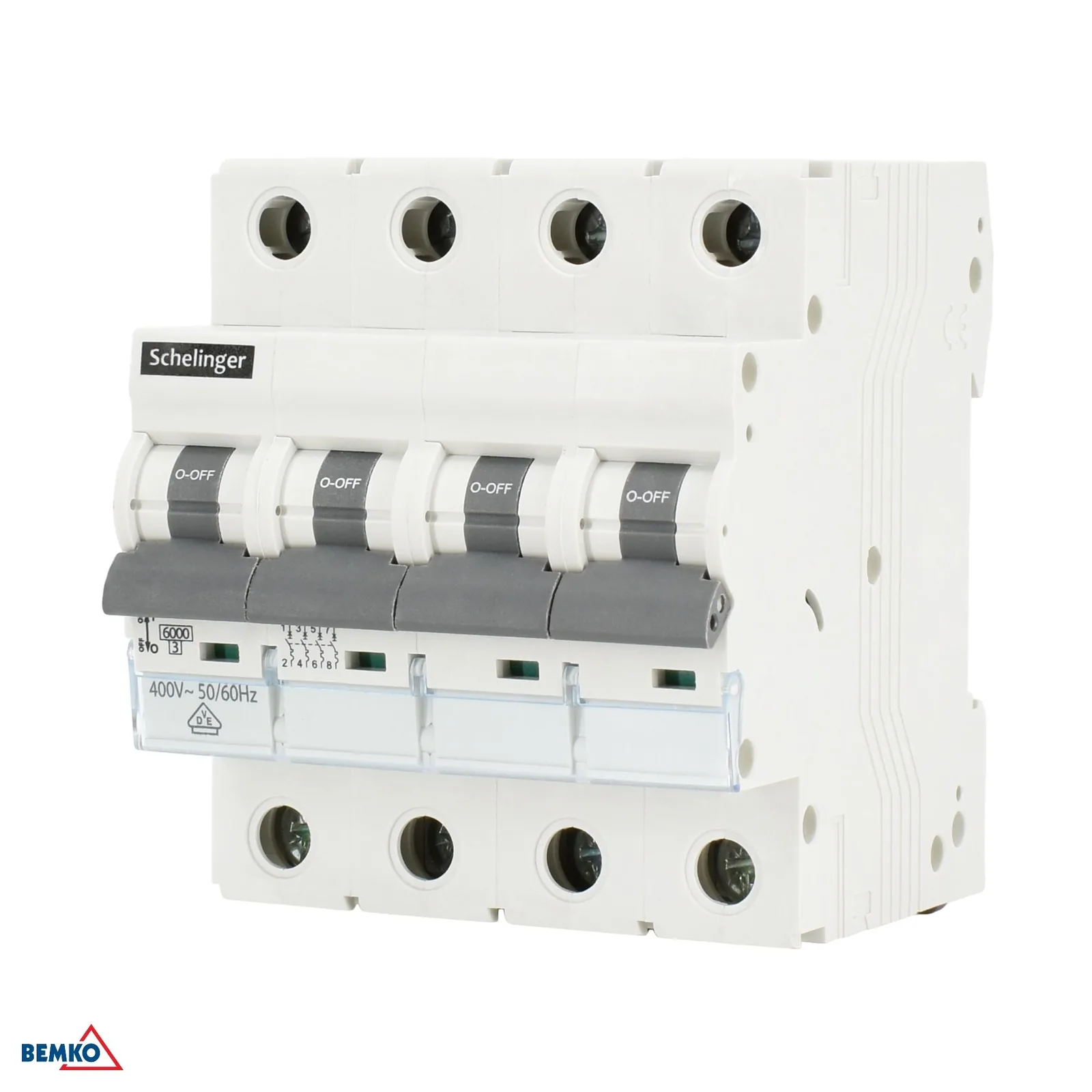

Modularni 4-polni odklopnik 20 A, karakteristika B, 6 kA Schelinger BM-A02-G8-4P-B20

Podroben opis izdelka

Modularni 4-polni odklopnik 20 A, karakteristika B, 6 kA Schelinger

Modularni 4-polni odklopnik Schelinger z nazivnim tokom 20 A je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilnikih. Zaradi karakteristike B je še posebej primeren za tokokroge z običajnimi obratovalnimi tokovi ter za zaščito vodnikov pred preobremenitvijo in kratkim stikom. Kompaktna 4-modularna izvedba olajša montažo na DIN letev, odklopnik pa ima nazivno napetost 400 V AC pri frekvenci 50/60 Hz in izklopno zmogljivost 6 kA. Gre za praktično rešitev za inštalacije, kjer sta pomembni pregledna in varna razporeditev zaščite tokokrogov.

• 4-polna izvedba za večvodni priklop
• Nazivni tok 20 A
• Karakteristika B za standardne zaščitne aplikacije
• Izklopna zmogljivost 6 kA
• Kompaktna 4-modularna izvedba
• Za omrežje 400 V AC, 50/60 Hz

Glavne prednosti

Ta odklopnik ponuja uravnoteženo kombinacijo kompaktnih dimenzij, standardne karakteristike B in odpornosti na kratkostične tokove. V praksi to pomeni zanesljivo zaščito električne inštalacije v običajnih razvodih, kjer sta pomembni varnost in enostavna montaža.

• Energetsko omejevalni razred 3
• Namična prenapetost 4 kV
• Izolacijska napetost Ui 400 V
• Delovna temperatura od -5 °C do +30 °C
• Stopnja zaščite IP20 za vgradnjo v ustrezen razdelilnik

Uporaba

Odklopnik je namenjen vgradnji v razdelilnike in na DIN letev, kjer zagotavlja zaščito električnih tokokrogov pred preobremenitvijo. Primeren je za aplikacije, ki zahtevajo 4-polno zaščito in nazivni tok 20 A. Zaradi tehničnih parametrov je primeren za običajno elektroinštalacijsko uporabo v domačih in tehničnih razvodih.

• Zaščita električnih tokokrogov pred preobremenitvijo in kratkim stikom
• Primerno za razdelilnike s prostorom za 4 module
• Za omrežja z napetostjo 400 V AC

Tehnični parametri

• Znamka: Schelinger
• Model: BM-A02-G8-4P-B20
• Nazivni tok: 20 A
• Karakteristika: B
• Število polov: 4
• Število modulov: 4
• Nazivna napetost: 400 V AC, 50/60 Hz
• Izolacijska napetost: Ui 400 V
• Odpornost na udarno prenapetost: Uimp 4 kV
• Izklopna zmogljivost pri kratkem stiku: Icn 6000 A
• Energetsko omejevalni razred: 3
• Stopnja zaščite: IP20
• Obratovalna temperatura: -5 °C do +30 °C
• Širina: 70 mm
• Višina: 81 mm
• Dolžina: 69 mm
• Pakiranje: 3 kos
• Karton: 30 kos
