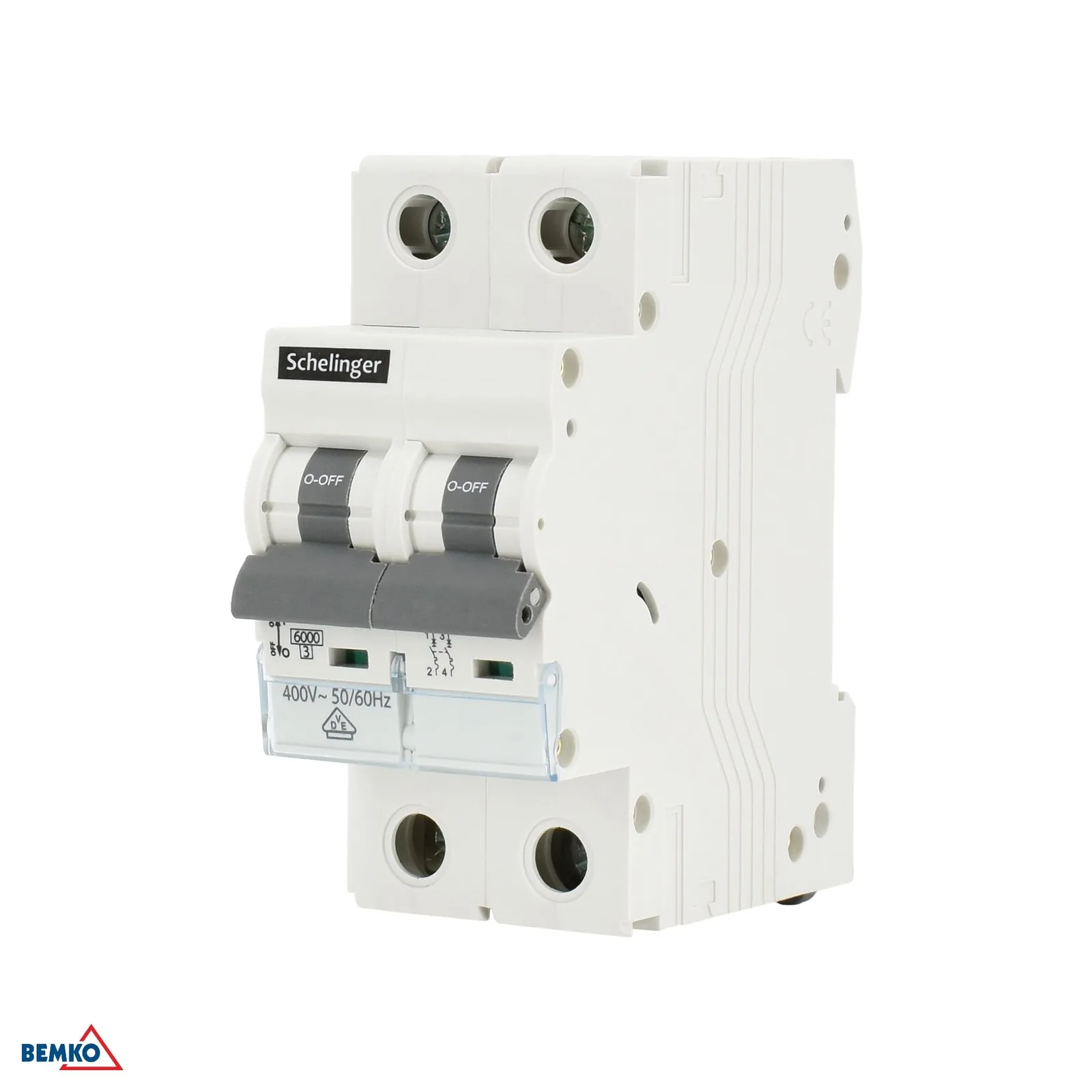

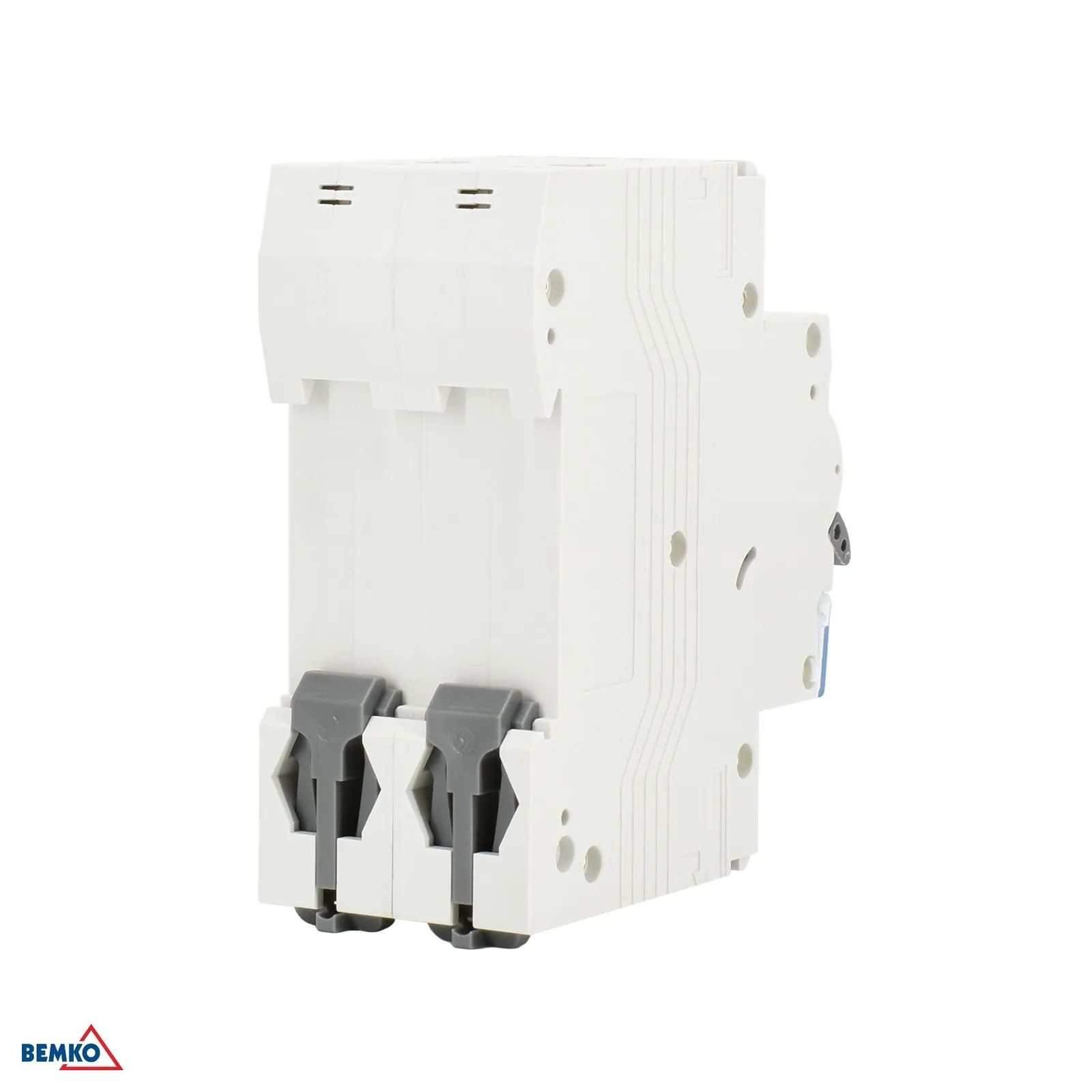

Modularni dvopolni odklopnik 10A B 6 kA Schelinger BM-A02-G8-2P-B10

Podroben opis izdelka

Modularni dvopolni odklopnik 10A B 6kA Schelinger

Modularni dvopolni odklopnik Schelinger BM-A02-G8-2P-B10 je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi B karakteristike in nazivnega toka 10 A je primeren za običajne domače ter lažje poslovne inštalacije, kjer sta pomembni hitra in natančna odzivnost ob napaki.

• Dvopolna izvedba za sočasno zaščito dveh vodnikov
• Nazivni tok 10 A za običajne tokokroge
• Izklopna zmogljivost 6 kA za zanesljivo zaščito pri kratkem stiku
• B karakteristika, primerna za tokokroge z manjšim zagonskim tokom
• Modularna izvedba s širino 2 modula za vgradnjo v razdelilnik

Prednosti in uporaba

Ta modularni odklopnik se uporablja v razdelilnikih kot zaščitni element za tokokroge, kjer je potrebna natančno in stabilno delovanje. Kompaktne mere olajšajo montažo, 2-modulna izvedba pa pomaga učinkovito izkoristiti prostor v razdelilni omarici. Stopnja zaščite IP20 je namenjena vgradnji v ustrezno zaščiten razdelilnik.

• Kompaktne mere za enostavno vgradnjo v razdelilnik
• Delovna temperatura od -5 °C do +30 °C
• Nazivna napetost 400 V AC / 50–60 Hz
• Izolacijska napetost Ui 400 V in prenapetostna odpornost Uimp 4 kV
• Energijski omejitveni razred 3

Združljivost

Odklopnik je namenjen standardnim modularnim razdelilnikom in električnim inštalacijam z zahtevano nazivno napetostjo 400 V AC. Zaradi 2-modulne izvedbe je primeren tam, kjer je treba zaščito namestiti v običajno sestavo na DIN letvi.

• Združljiv z modularnimi razdelilniki za DIN letev
• Namenjen tokokrogom z nazivno napetostjo 400 V AC
• Primeren za inštalacije z zahtevo po 2-modulni vgradnji

Tehnični parametri

• Znamka: Schelinger
• Nazivni tok: 10 A
• Izklopna karakteristika: B
• Energijski omejitveni razred: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: 400 V AC, 50/60 Hz
• Število modulov: 2
• Pakiranje: 6 kos
• Delovna temperatura: -5 °C do +30 °C
• Izklopna zmogljivost pri kratkem stiku: 6 000 A
• Stopnja zaščite: IP20
• Prenapetost: Uimp: 4 kV
• Širina: 35 mm
• Karton: 60 kos
