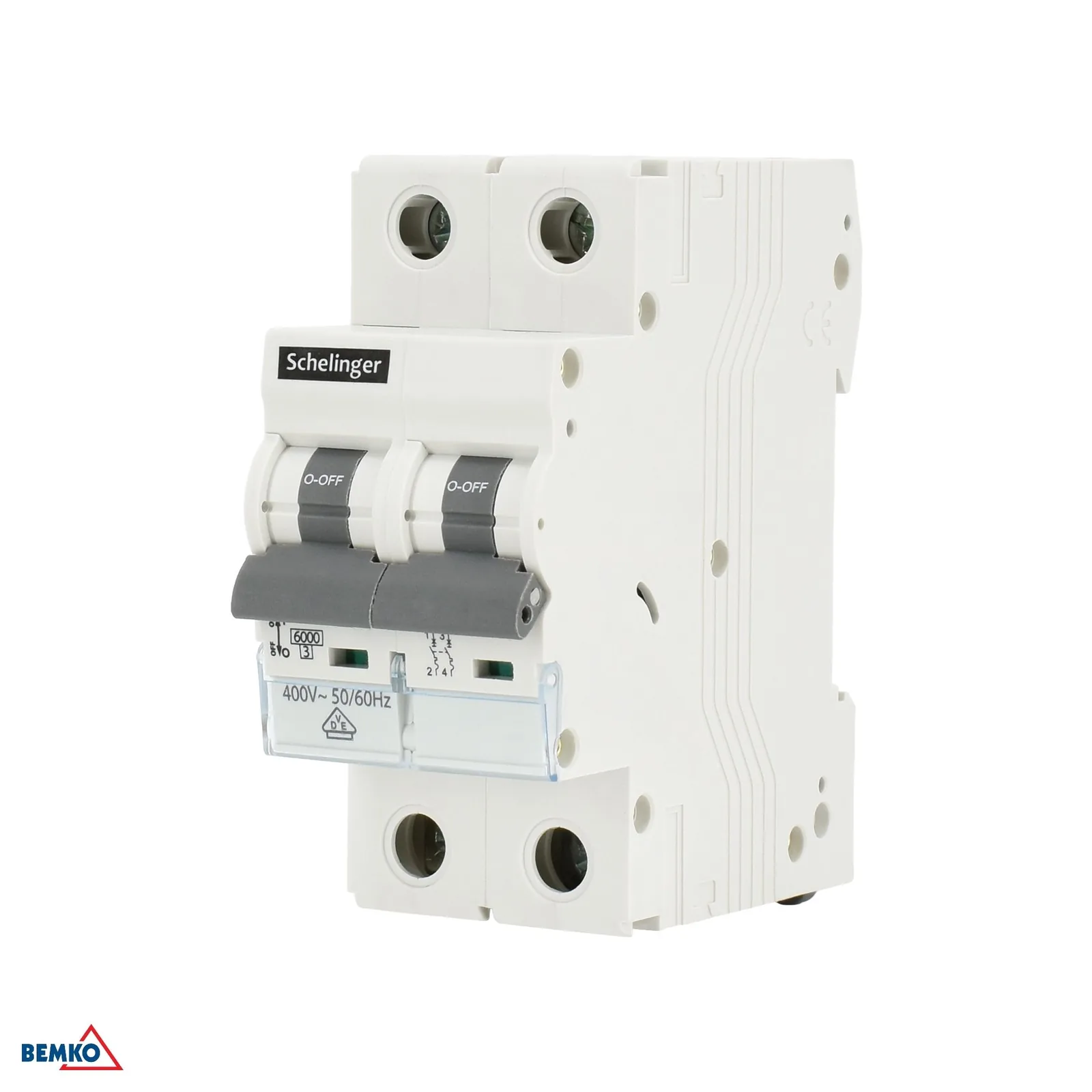

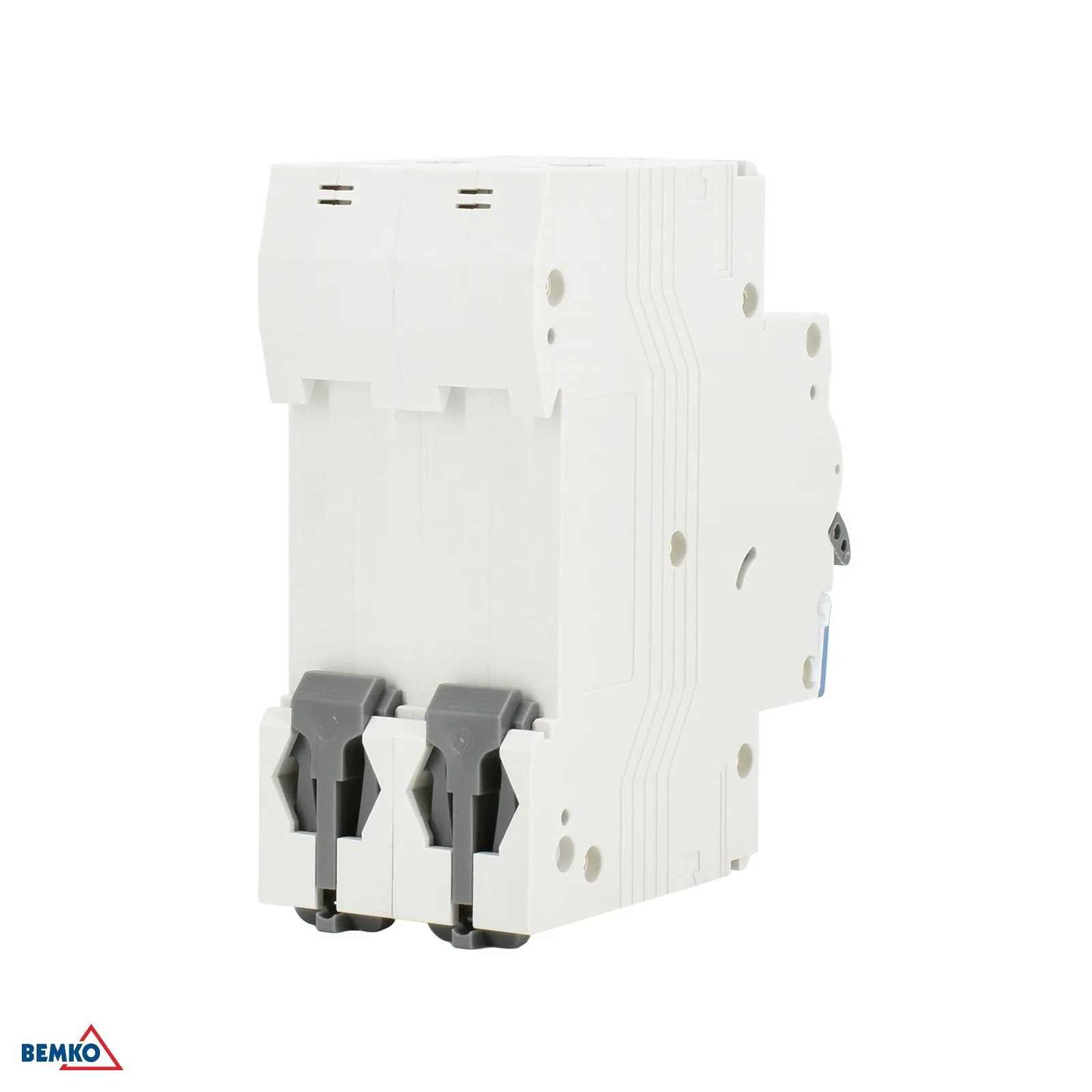

Modularni dvopolni odklopnik 25A, karakteristika B, 6KA Schelinger BM-A02-G8-2P-B25

Podroben opis izdelka

Modularni dvopolni odklopnik 25A Schelinger BM-A02-G8-2P-B25

Modularni dvopolni odklopnik Schelinger z nazivnim tokom 25 A je namenjen zanesljivi zaščiti električnih tokokrogov pred nadtokom in kratkim stikom. Zaradi karakteristike B je primeren predvsem za tokokroge z nižjimi zagonskimi tokovi, kjer pomaga varovati napeljavo in priključene naprave. Izvedba za montažo na DIN letev in kompaktne mere ga naredijo za praktično rešitev v razdelilnih omarah v gospodinjstvih in manjših inštalacijah.

• Dvopolna izvedba za zaščito dveh vodnikov v enem modulu.
• Karakteristika B za običajne tokokroge z občutljivim odzivom na kratkostične tokove.
• Nazivni tok 25 A za ustrezno zaščito tokokrogov.
• Kratkostična izklopna sposobnost 6 kA za zanesljivo zaščito inštalacije.
• Kompaktna modularna izvedba s širino 35 mm in 2 moduloma.
• Primeren za razdelilne omare z delovno napetostjo 400 V~ 50/60 Hz.

Kje je uporaben

Ta dvopolni odklopnik je primeren za razdelilne omare, kjer je treba zaščititi tokokrog z nazivnim tokom 25 A. Uporaben je pri zaščiti izbranih vtičnih ali svetlobnih tokokrogov oziroma drugih običajnih električnih vej, ki zahtevajo karakteristiko B. Pred montažo je vedno treba preveriti ustreznost konkretne vezave in pogoje namestitve.

• Namenjen za modularne razdelilne omare in montažo na DIN letev.
• Primeren za tokokroge z nazivno napetostjo 400 V~.
• Uporaben tam, kjer je zahtevana karakteristika B.
• Za inštalacije v območju delovne temperature od -5 °C do +30 °C.

Tehnični parametri

• Karton: 60 kosov
• Karakteristika: B
• Razred omejitve energije: 3
• Višina: 81 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 2
• Pakiranje: 6 kosov
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 25 A
• Kratkostična izklopna sposobnost: Icn: 6 000 A
• Stopnja zaščite (IP): IP20
• Impulzna napetostna odpornost: Uimp: 4 kV
• Širina: 35 mm
• Znamka: Schelinger
