Modularni dvopolni odklopnik 40 A, karakteristika B, 6 kA Schelinger BM-A02-G8-2P-B40

Podroben opis izdelka

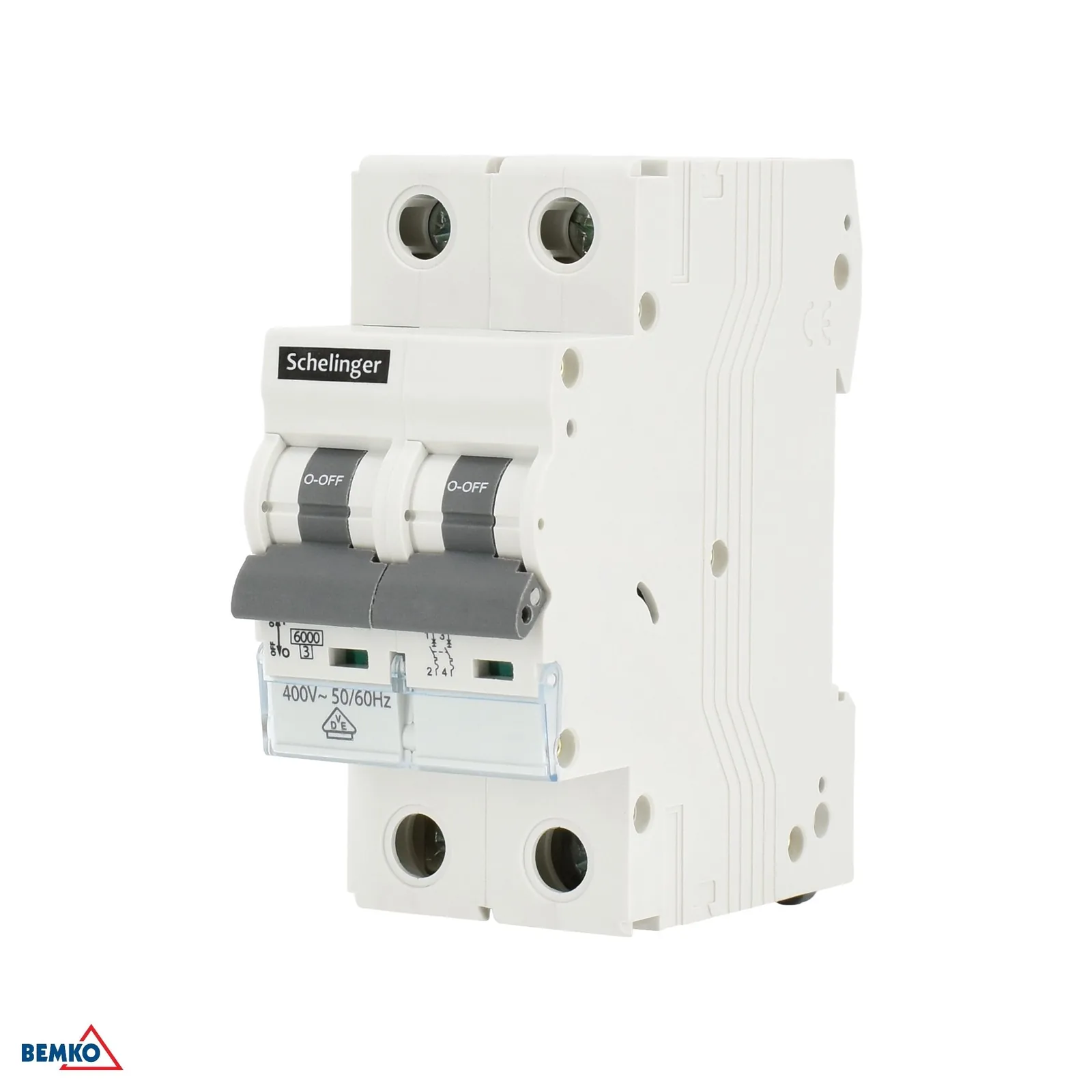

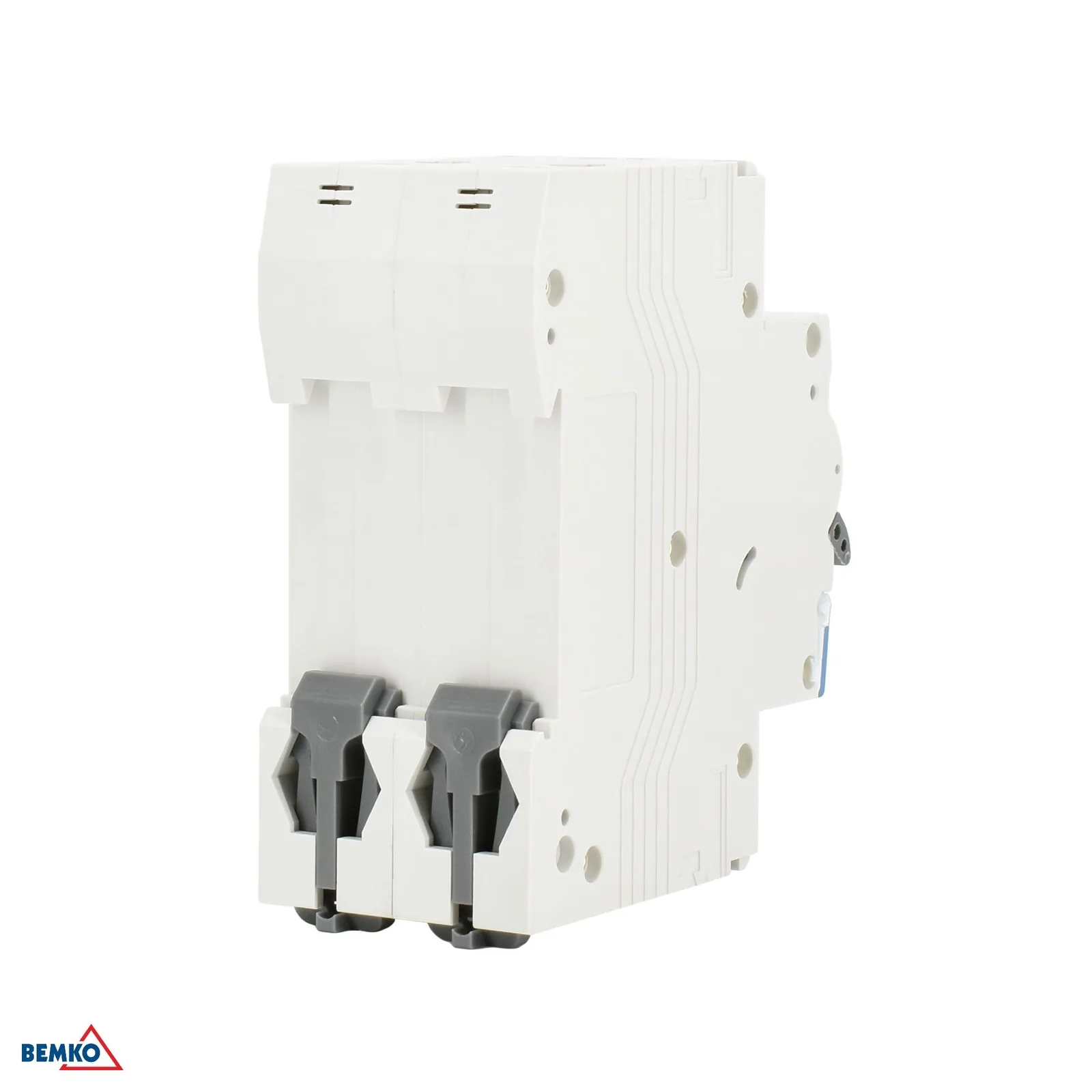

Modularni dvopolni odklopnik 40 A Schelinger BM-A02-G8-2P-B40

Modularni dvopolni odklopnik Schelinger je namenjen zanesljivi zaščiti električnih tokokrogov v razdelilniku. Zaradi nazivnega toka 40 A, karakteristike B in izklopne sposobnosti 6 kA je primeren za običajne inštalacije, kjer je potrebna hitra in natančna zaščita pred nadtokom in kratkim stikom. Kompaktna modularna izvedba s širino 2 modulov omogoča enostavno montažo na DIN letev in prihrani prostor v razdelilniku. Odklopnik je namenjen za nazivno napetost 400 V~ 50/60 Hz in ima zaščito IP20, kar ustreza običajni uporabi v zaprtih elektroinštalacijskih sklopih.

• Dvopolna izvedba za zaščito dveh polov v eni napravi.
• Nazivni tok 40 A za izbrane enofazne in dvožične tokokroge.
• Karakteristika B za hitrejši odziv pri višjih zagonskih tokovih.
• Izklopna sposobnost 6 kA za zanesljivo zaščito tokokroga.
• Kompaktna širina 2 modulov za prihranek prostora v razdelilniku.

Uporaba in združljivost

Ta odklopnik je primeren za vgradnjo v modularne razdelilnike in električne omarice, kjer je potrebna zaščita tokokrogov z nazivno napetostjo 400 V~. Zaradi dvopolne izvedbe je primeren za mesta, kjer se zahteva hkratni izklop dveh polov. Za ustreznost konkretne vezave je vedno odgovoren projekt elektroinštalacije in strokovna montaža.

• Namenjen za modularne razdelilnike na DIN letev.
• Primeren za tokokroge z napetostjo 400 V~ 50/60 Hz.
• Uporaba pri inštalacijah, kjer je potrebno dvopolno izklapljanje.

Tehnični podatki

• Karton: 60 kos
• Karakteristika: B
• Razred omejevanja energije: 3
• Višina: 81 mm
• Nazivna izolacijska napetost: Ui: 400 V
• Dolžina: 69 mm
• Nazivna napetost: Un: 400 V~ 50/60 Hz
• Število modulov: 2
• Pakiranje: 6 kos
• Delovna temperatura: -5 °C do +30 °C
• Nazivni tok: In: 40 A
• Izklopna sposobnost pri kratkem stiku: Icn: 6 000 A
• Stopnja zaščite: IP20
• Prenapetostna odpornost impulza: Uimp: 4 kV
• Širina: 35 mm
• Znamka: Schelinger
