Modularni enopolni odklopnik 63A C 10 kA Schelinger BM-A02-G9-1P-C63

Podroben opis izdelka

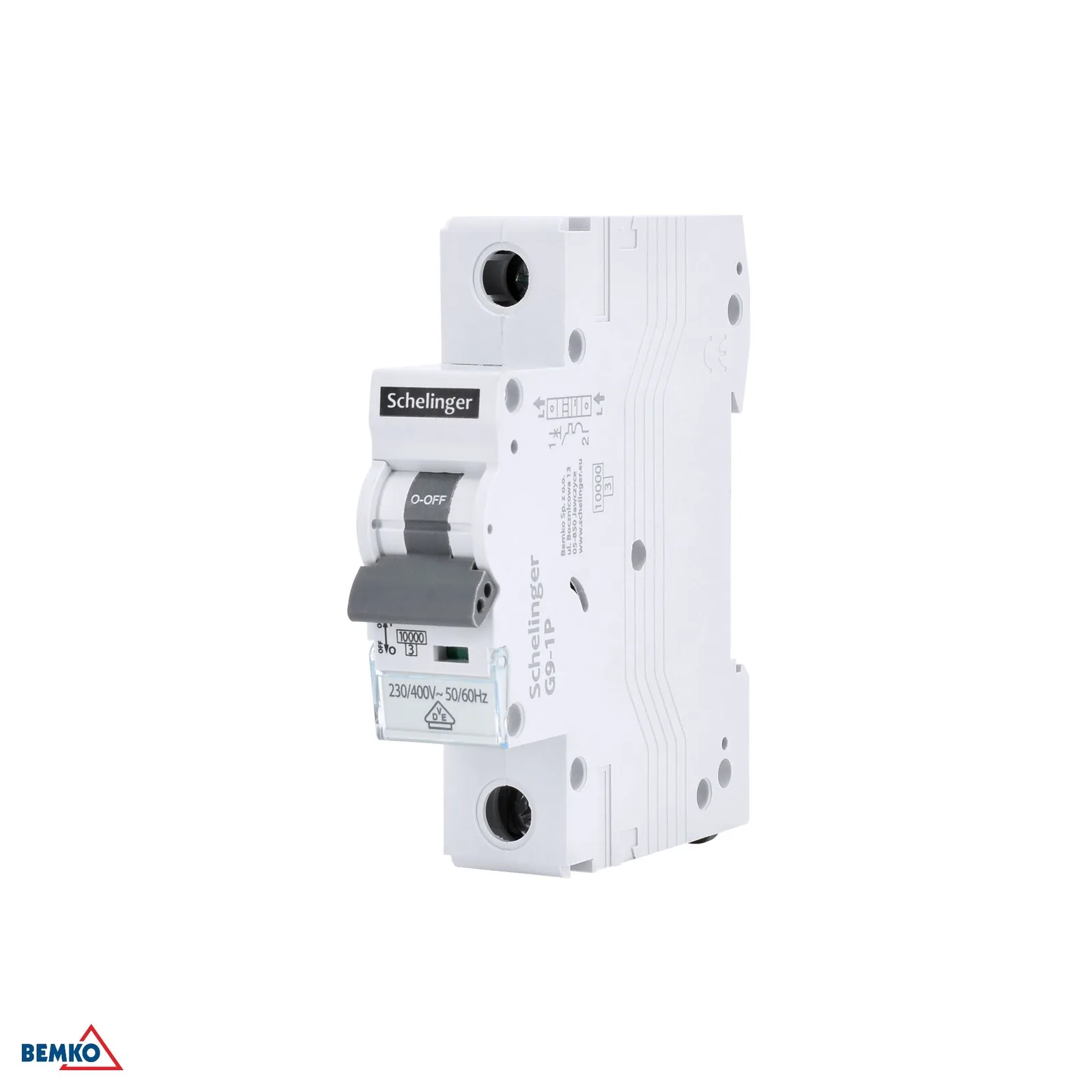

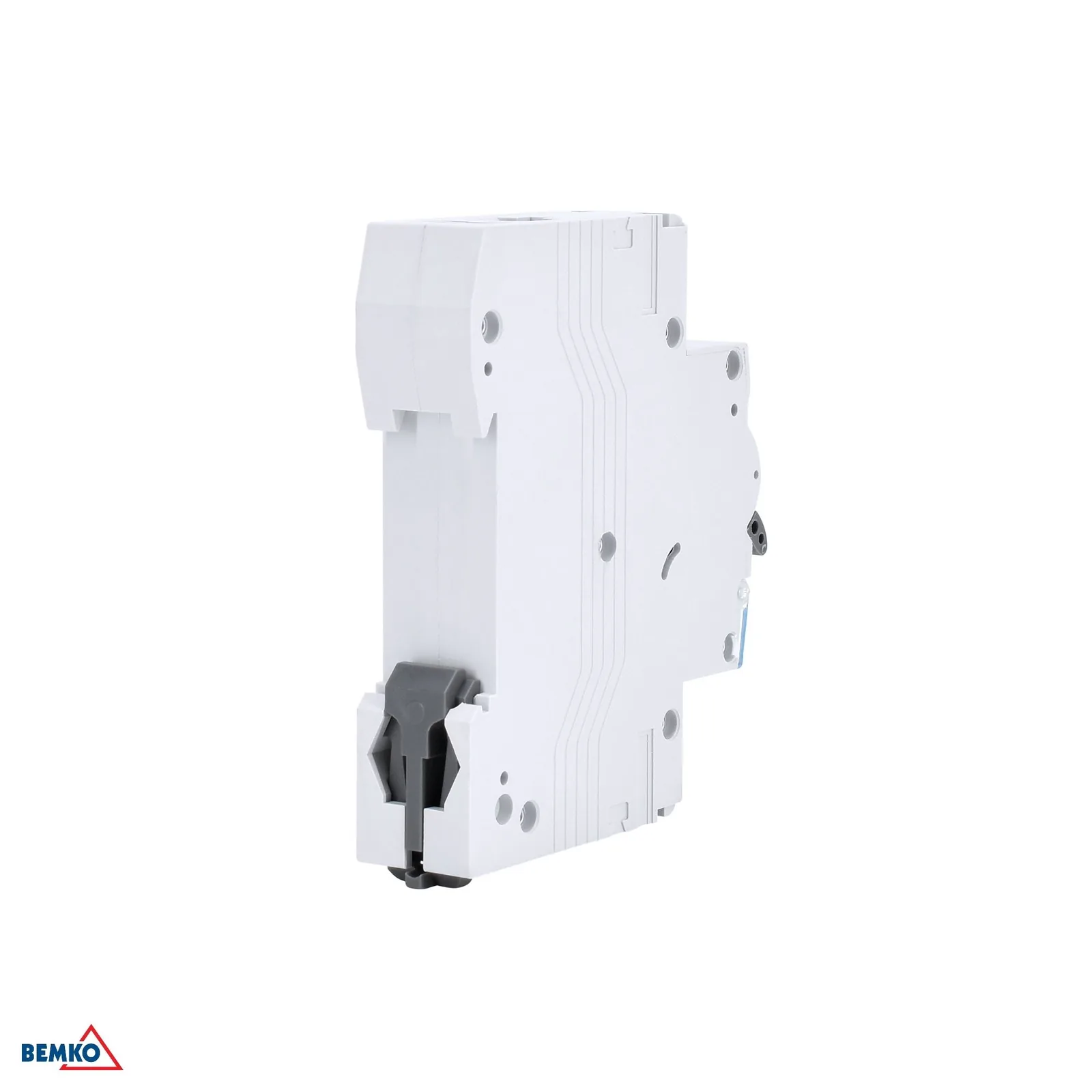

Modularni enopolni odklopnik 63A C 10 kA Schelinger

Modularni enopolni odklopnik Schelinger z nazivnim tokom 63 A je namenjen vgradnji v razdelilno omarico kot zanesljiva zaščita električnega tokokroga pred preobremenitvijo in kratkim stikom. Zaradi izklopne karakteristike C je primeren za običajne inštalacije, kjer se lahko pojavljajo kratkotrajni zagonski tokovi.

• Nazivni tok 63 A za bolj obremenjene enofazne tokokroge
• Izklopna karakteristika C za univerzalno uporabo v inštalacijah
• Kratkostična izklopna zmogljivost 10 kA
• Samo 1 modul – prostorsko varčna rešitev za razdelilno omarico
• Za omrežje 230/400 V~ 50/60 Hz

Glavne prednosti

Ta modularni odklopnik je kompakten in pregleden element za zaščito električnih tokokrogov. Širina le 17,5 mm in izvedba za en modul prihranita prostor v razdelilni omarici, nazivni podatki pa zagotavljajo uporabo v standardnih omrežjih 230/400 V.

• Kompaktne mere: širina 17,5 mm, višina 69 mm, dolžina 81 mm
• Nazivna napetost 230/400 V~ 50/60 Hz
• Nadnapetostna vzdržljivost 4 kV
• Izolacijska napetost Ui 400 V
• Stopnja zaščite IP20 za vgradnjo v razdelilno omarico

Uporaba in združljivost

Odklopnik je namenjen uporabi v električnih razdelilnih omaricah in pri običajni modularni inštalaciji. Zaradi enopolne izvedbe je primeren za zaščito enega tokokroga v domačih in manjših poslovnih električnih inštalacijah.

• Združljiv z modularnimi razdelilnimi omaricami za 1 modul
• Primeren za enopolno zaščito tokokrogov
• Delovno temperaturno območje od -5 °C do +30 °C
• Blagovna znamka Schelinger

Tehnični podatki

• Nazivni tok: In: 63 A
• Izklopna karakteristika: C
• Višina: 69 mm
• Izolacijska napetost: Ui: 400 V
• Dolžina: 81 mm
• Nazivna napetost: Un: 230/400 V~ 50/60 Hz
• Število modulov: 1
• Pakiranje: 12 kos
• Delovna temperatura: -5 °C do +30 °C
• Kratkostična izklopna zmogljivost: Icn: 10 000 A
• Stopnja zaščite: IP20
• Nadnapetostna vzdržljivost: Uimp: 4 kV
• Širina: 17,5 mm
• Blagovna znamka: Schelinger
• Karton: 120 kos
