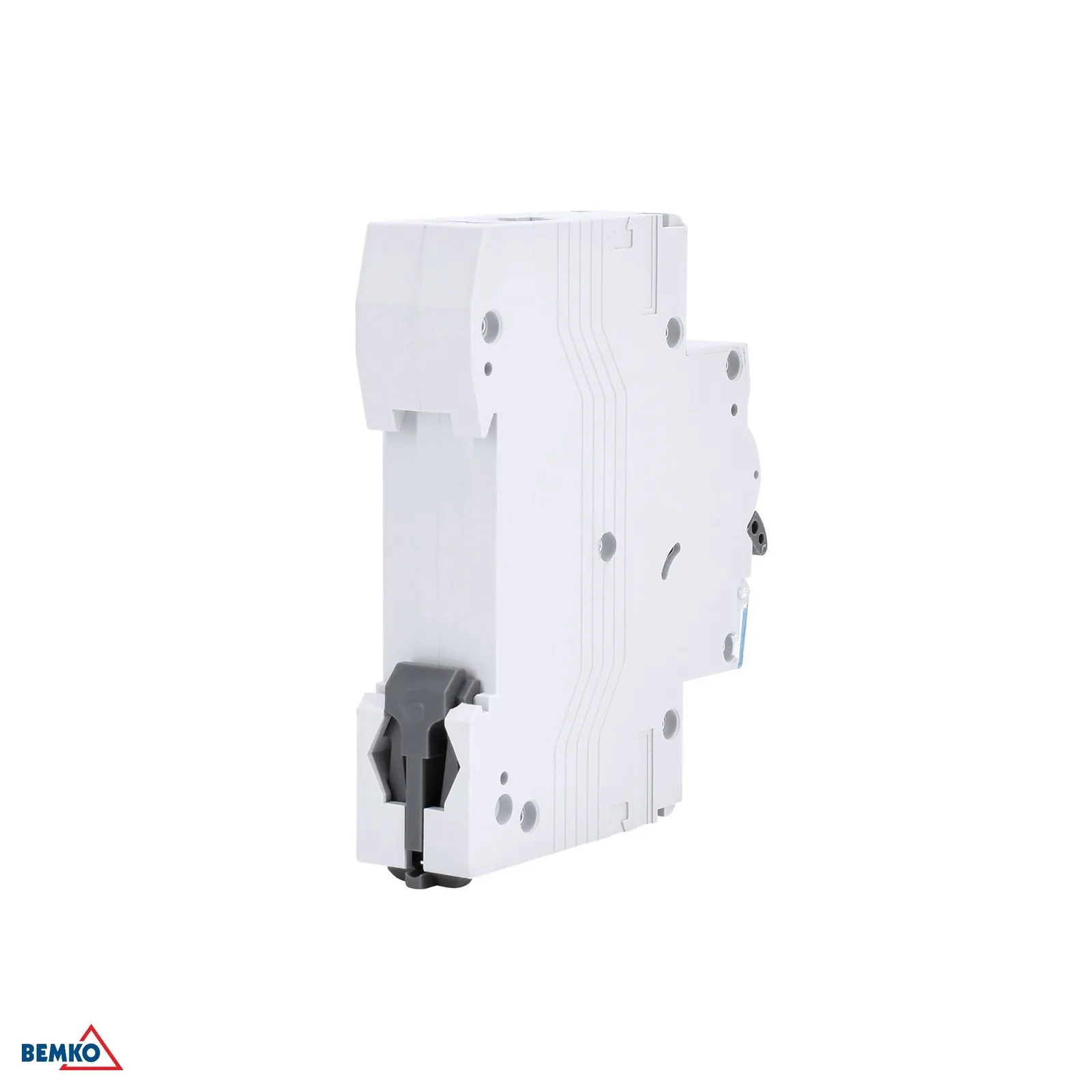

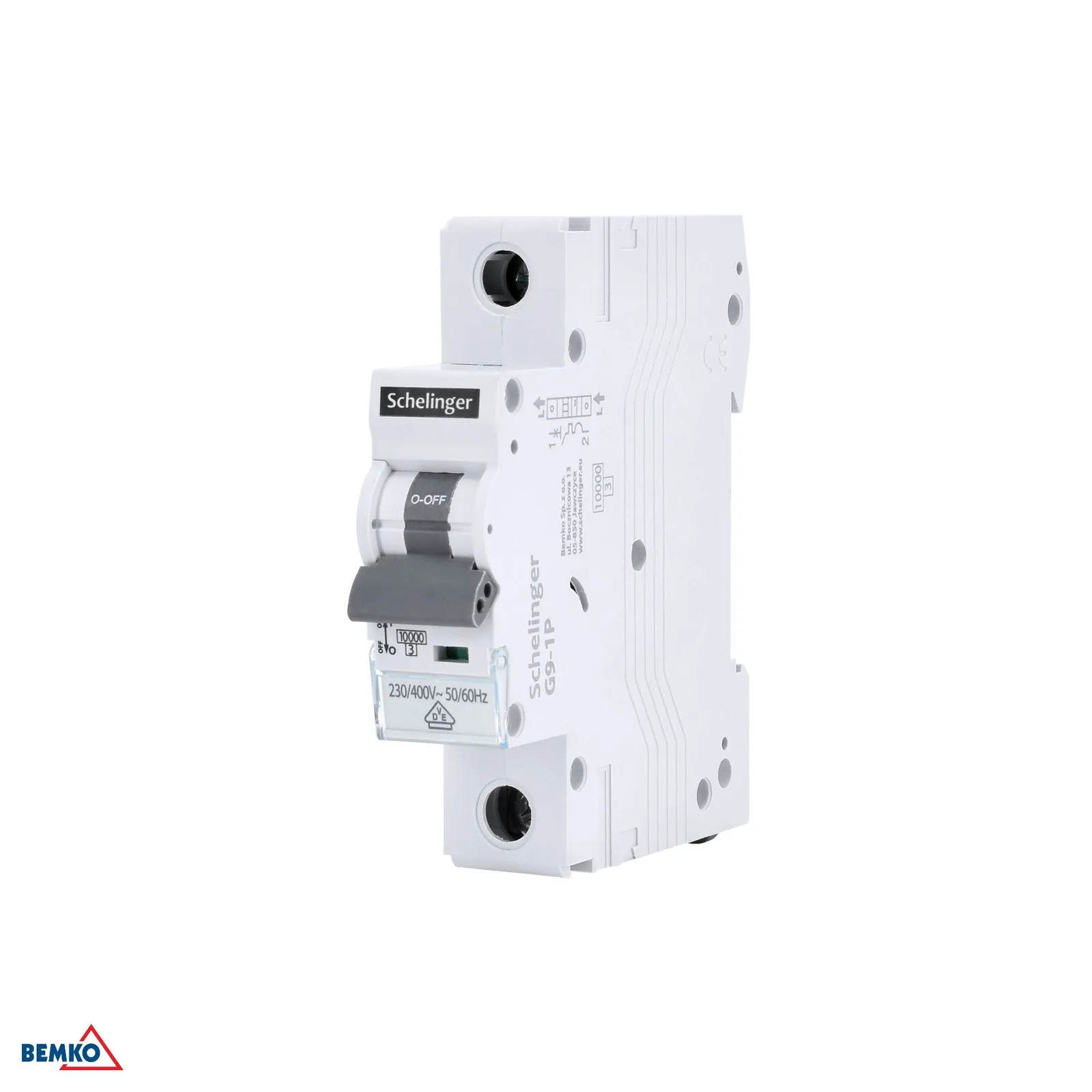

Modularni enopolni odklopnik C 25A 10kA Schelinger
Modularni enopolni odklopnik Schelinger C 25A je namenjen zanesljivi zaščiti električnih tokokrogov pred preobremenitvijo in kratkim stikom. Zaradi kompaktne 1-modulske izvedbe je primeren za standardne razdelilne omarice, kjer sta pomembna prihranek prostora in enostavna montaža. Karakteristika C je primerna za tokokroge s srednje visokim zagonskim tokom. Odklopnik ima nazivni tok 25 A, nazivno napetost 230/400 V AC in izklopno zmogljivost 10 kA, zato je praktična rešitev za običajne inštalacije v gospodinjstvih in manjših poslovnih prostorih.
Enopolna izvedba za pregledno zaščito enega tokokroga.
Karakteristika C za aplikacije s povečanim zagonskim tokom.
Nazivni tok 25 A za običajno zaščito tokokrogov.
Izklopna zmogljivost 10 kA za višjo raven zaščite.
Širina le 17,5 mm – prihrani prostor v razdelilni omarici.
Uporaba in lastnosti
Ta odklopnik je primeren za razdelilno omarico kot zaščitni element za izbrane električne tokokroge. Zaradi nazivnega napetostnega nivoja 230/400 V AC, izolacijske napetosti Ui 400 V in impulzne vzdržne napetosti Uimp 4 kV zagotavlja tehnične parametre, ki ustrezajo običajnim zahtevam sodobnih električnih inštalacij. Stopnja zaščite IP20 pomeni, da je naprava namenjena montaži v notranjih prostorih. Obratovalni razpon od -5 °C do +30 °C podpira uporabo v standardnih inštalacijskih pogojih.
Primerno za montažo v razdelilno omarico.
Kompaktne mere olajšajo namestitev tudi v manjšem prostoru.
Namenjeno za notranjo uporabo s stopnjo zaščite IP20.
Stabilni parametri za običajne električne inštalacije.
Združljivost
Odklopnik je združljiv z inštalacijami, ki delujejo pri nazivni napetosti 230/400 V AC 50/60 Hz, in z razdelilnimi omaricami, namenjenimi za 1 modul. Pred montažo je vedno treba preveriti ustreznost glede na konkreten projekt in električno omrežje.
Omrežje 230/400 V AC, 50/60 Hz.
Razdelilne omarice za modularne naprave s širino 1 modula.
Uporaba v skladu s projektno dokumentacijo električne inštalacije.
Tehnični parametri
Blagovna znamka: Schelinger
Karakteristika izklopa: C
Višina: 69 mm
Izolacijska napetost: Ui: 400 V
Dolžina: 81 mm
Nazivna napetost: Un: 230/400 V~ 50/60 Hz
Število modulov: 1
Pakiranje: 12 kos
Delovna temperatura: -5 °C do +30 °C
Nazivni tok: In: 25 A
Izklopna sposobnost pri kratkem stiku: Icn: 10 000 A
