MP-1 - Modul izhodnih relejev - SATEL

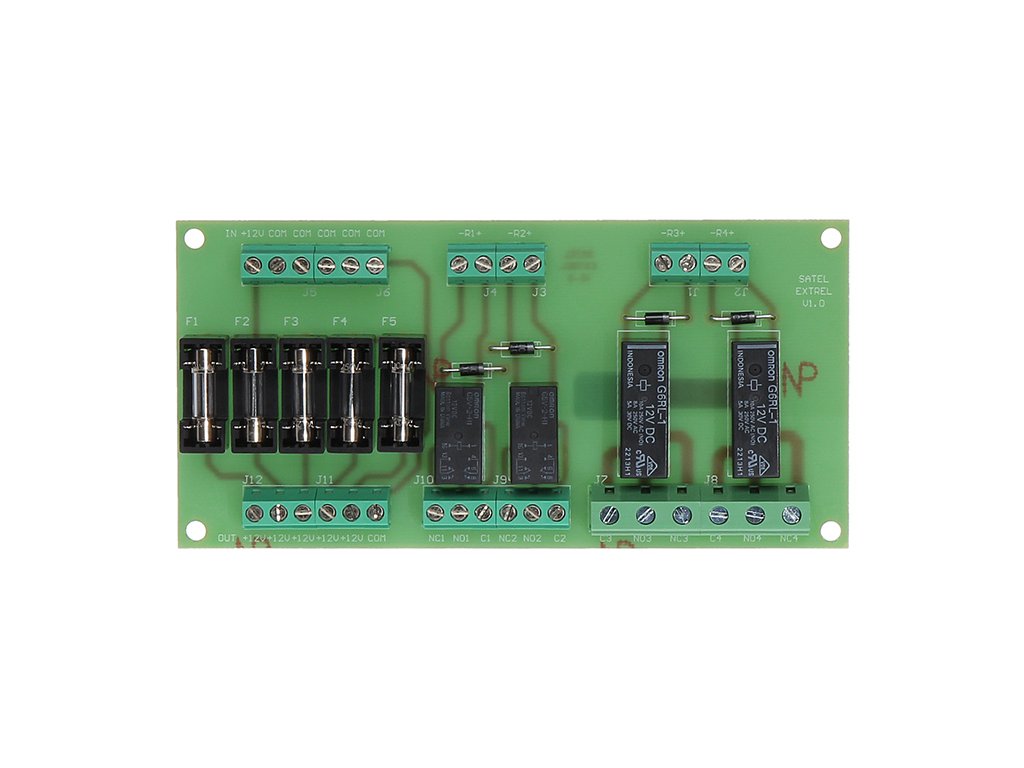

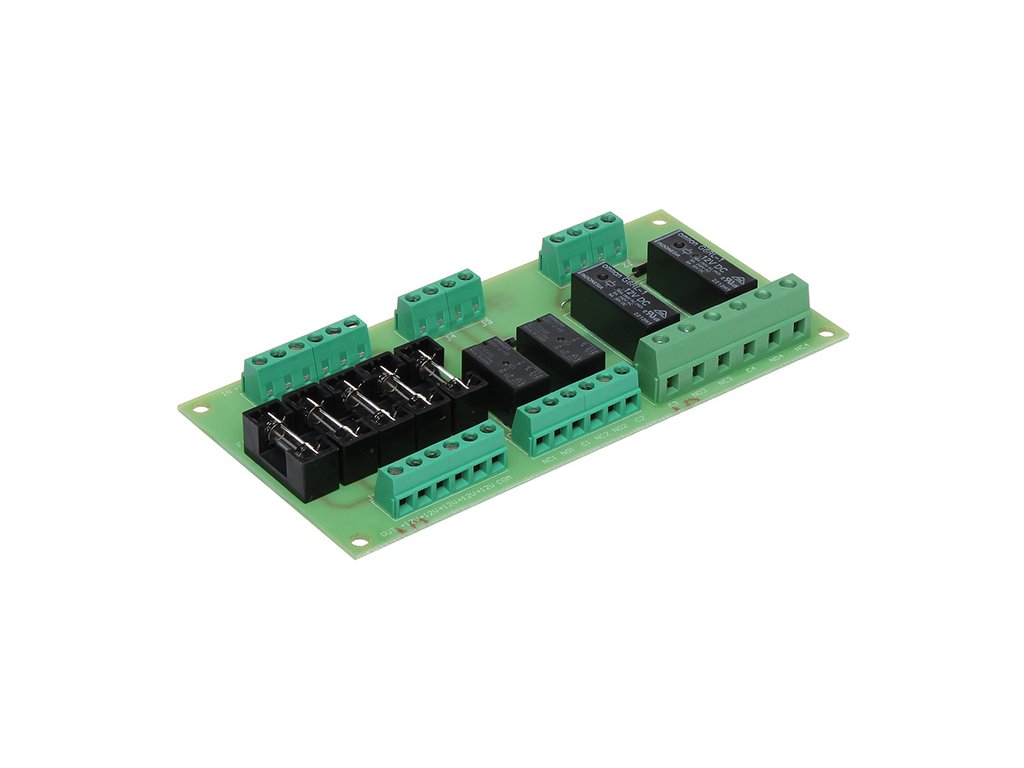

Modul relejev je univerzalna naprava namenjena uporabi v nizkonapetostnih inštalacijah, predvsem v alarmnih sistemih. Funkcija upravljanja je uresničena s pomočjo napetostnih signalov, ki se prenašajo na upravljalne vhode, kar povzroča preklapljanje stikov relejev, ki so lahko zaprti ali odprti. MP-1 je opremljen 4 elektromagnetnimi releji, ki jih upravlja napetost 12 V DC in 5 varovalkami, povezanimi serijsko v izhodnih napetostnih obvodih, kar izpolnjuje funkcijo zaščite pred prenapolnjenjem povezanih naprav. Naprava omogoča realizacijo funkcije upravljanja električnih naprav z velikim tokom (rele R1 in R2 do 4 A; R3 in R4 do 8 A) in napajanih z enosmernim in izmeničnim tokom (rele R1 in R2 do 48 V AC/DC; R3 in R4 do 400 V AC / 250 V DC).



Sodeluje s:

• katerimi koli alarmnimi centralami, npr. CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA
• moduli, opremljenimi z OC izhodi, npr. GSM-4 ali ETHM-2

• Napajalna napetost (±15%):12 V DC
• Dimenzije elektronske plošče: 140 x 68 mm
• Temperaturni razpon delovanja: -10…+55 °C
• Teža: 106 g
