Multimeter UT505A

Product detailed description

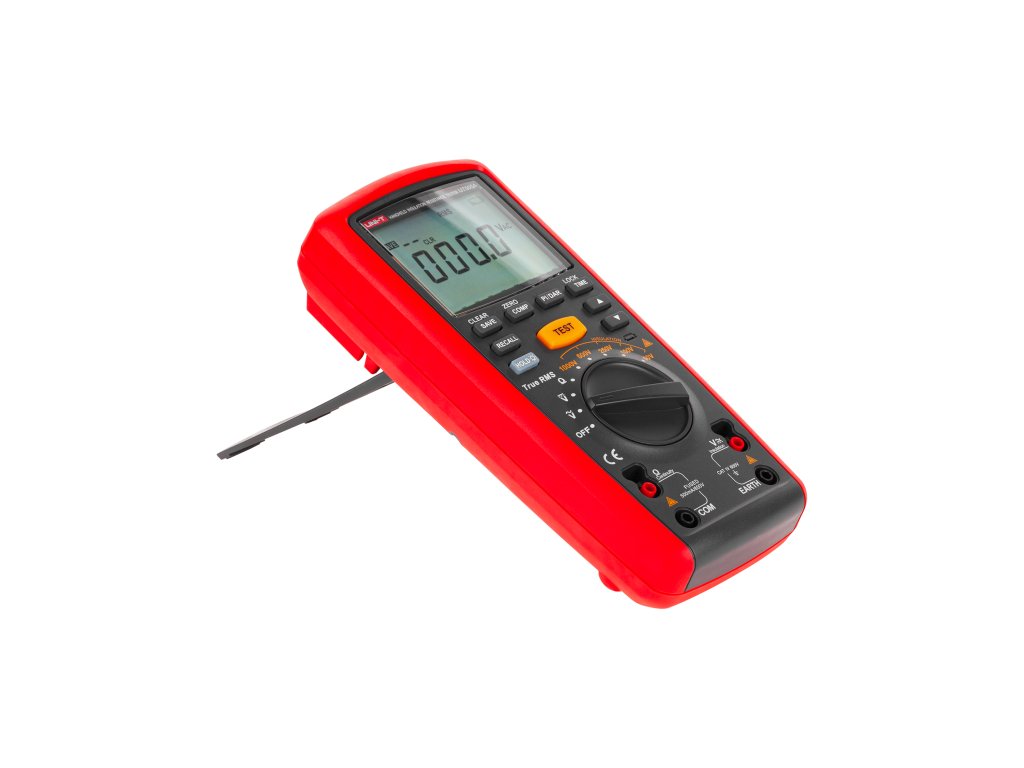

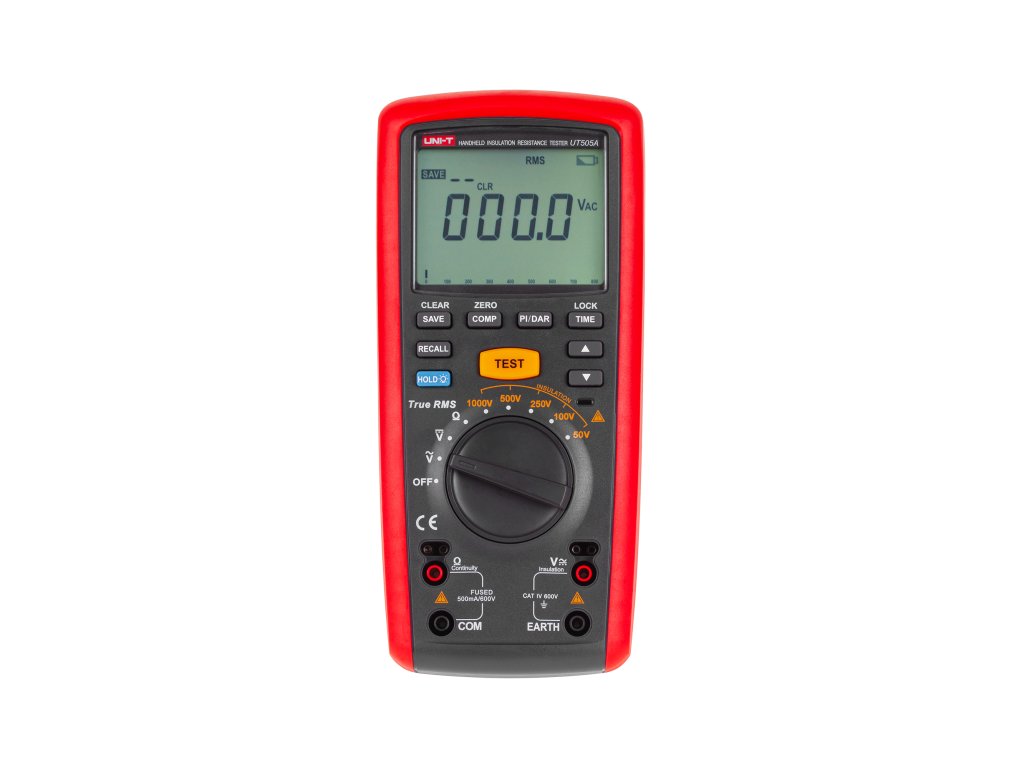

Merilnik izolacijske upornosti Uni-T UT505A

Merilnik izolacijske upornosti Uni-T UT505A je napredna naprava namenjena za natančno merjenje izolacijske upornosti ter drugih električnih parametrov v različnih aplikacijah. S svojimi naprednimi funkcijami in visoko natančnostjo je UT505A idealna izbira za električarje, servisne tehnike in inženirje.

Natančne meritve izolacijske upornosti

UT505A ponuja širok razpon merjenja izolacijske upornosti pri različnih preskusnih napetostih, od 50 V do 1000 V. Naprava omogoča merjenje upornosti od 0,01 M? do 20 G?, z natančnostjo ±(1,5%+5) pri višjih napetostih, kar omogoča natančno diagnozo stanja izolacije v različnih pogojih. Preskusni tok 1 mA in nizek kratkostični tok (<2 mA) zagotavljata varne in zanesljive meritve.

Vsestranske merilne funkcije

UT505A ima dodatne merilne razpone, kot so merjenje majhnih upornosti (od 0,01 ? do 20 k?), enosmerne (DC) in izmenične (AC) napetosti do 600 V, kar ga naredi vsestransko orodje za kompleksno analizo električnih tokokrogov. Funkcije, kot so indeksiranje polarizacije in dielektrična absorpcija (60 s/15 s, 60 s/30 s), omogočajo napredne diagnostične teste, kar je še posebej uporabno pri ocenjevanju stanja izolacije v različnih materialih.

Uporabne funkcije in udobje uporabe

Merilnik UT505A je opremljen z funkcijami samodejne spremembe merilnih razponov, True RMS, časomerom in samodejnim razelektrenjem testnega naboja, kar povečuje udobje in varnost uporabe. Dodatne funkcije, kot so analogni bargraf, zamrznitev zadnjega prikaza, shranjevanje meritev (do 99 rezultatov) in primerjalna funkcija, omogočajo učinkovito delo in analizo rezultatov. Osvetljen LCD zaslon z največjim prikazom 6000 zagotavlja berljivost v različnih svetlobnih pogojih.

Trdna konstrukcija in mobilnost

UT505A je kompakten (103 x 225 x 59 mm) in lahek (630 g), kar omogoča enostavno prenašanje in udobno uporabo na delovnem mestu. Naprava se napaja s šestimi baterijami 1,5 V (LR6), kar zagotavlja dolgo delovanje. V kompletu so potrebni pripomočki, kot so merilni kabli, sponke in etui, kar olajša shranjevanje in prenašanje.

RAZPONI MERJENJA
Izolacijska upornost
Za preskusno napetost:
50 V: 0,01 MOhm ~ 50 MOhm ±(3%+5)
100 V: 0,01 MOhm ~ 100 MOhm ±(3%+5)
250 V: 0,01 MOhm ~ 200 MOhm ±(1,5%+5)
500 V: 0,01 MOhm ~ 500 MOhm ±(1,5%+5)
1000 V: 0,01 MOhm ~ 20 GOhm ±(1,5%+5)

Preskusni tok: 1 mA
Kratkostični tok: <2 mA


DRUGI MERILNI RAZPONI
Majhne upornosti: 0,01 Ohm ~ 20 kOhm (približno 5,0 V/>200 mA); ±(1,5%+3)
Enosmerna napetost DC: 0 ~ 600 V ±(2%+3)
Izmenična napetost AC: 0 ~ 600 V ±(2%+3)
Indeksiranje polarizacije
Dielektrična absorpcija: 60 s/15 s, 60 s/30 s


DODATNE FUNKCIJE
Samodejna sprememba merilnih razponov
True RMS
Timer
Indikator visoke napetosti
Samodejno razelektrenje testnega naboja
Analogni bargraf
Samodejni izklop
Zamrznitev zadnjega prikaza
Shranjevanje meritev: 99
Primerjalna funkcija
Osvetljen LCD zaslon
Indikator nizke ravni baterije
Največji prikaz: 6000


SPLOŠNE ZNAČILNOSTI
Napajanje: 6x baterija 1,5 V (LR6)
Velikost zaslona: 78 x 59 mm
Dimenzije: 103 x 225 x 59 mm
Teža: 630 g

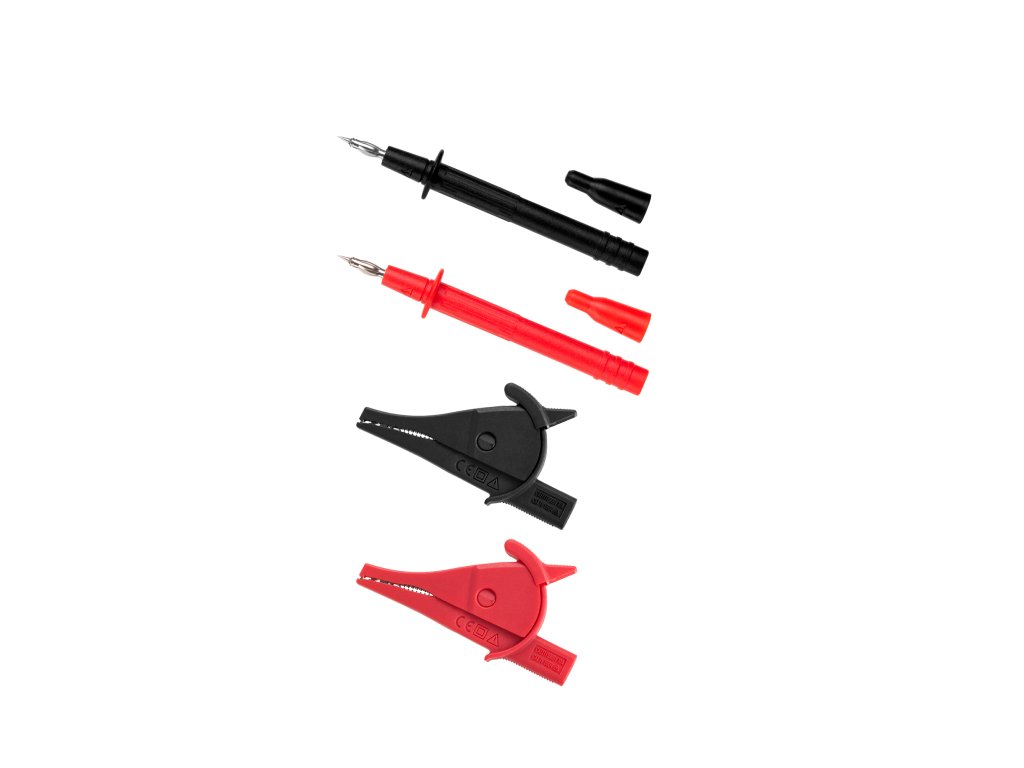

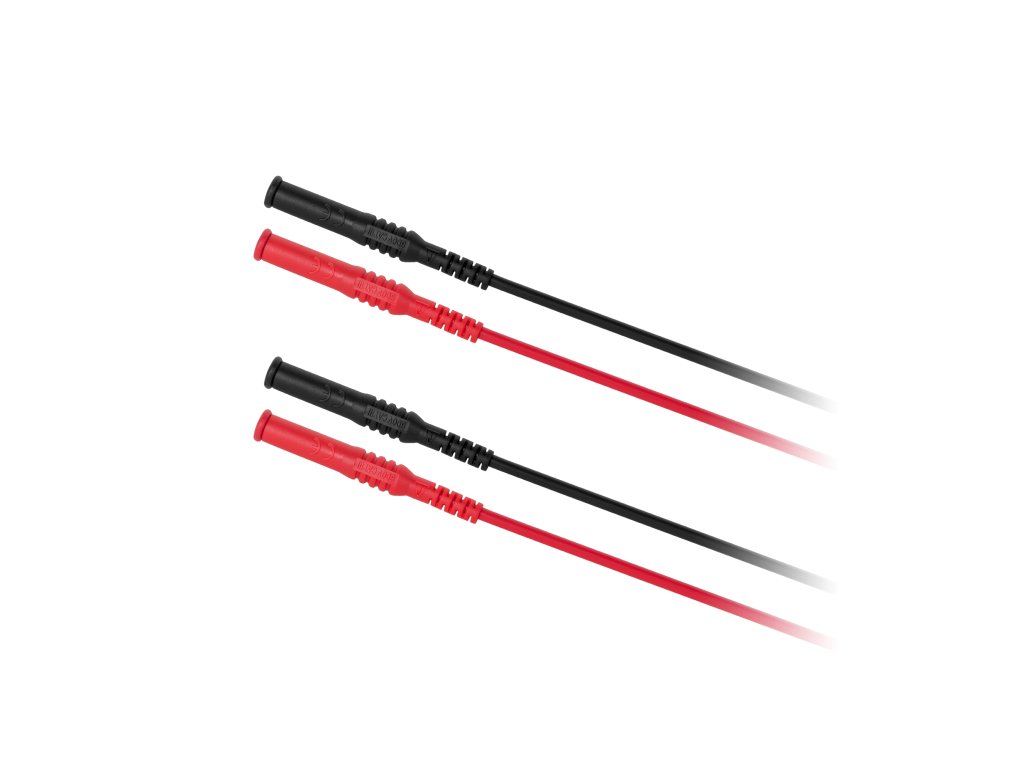

Pripomočki: Baterije, merilni kabli, sponke, etui
