Osciloskop 50MHz model UTD1050CL

Product detailed description

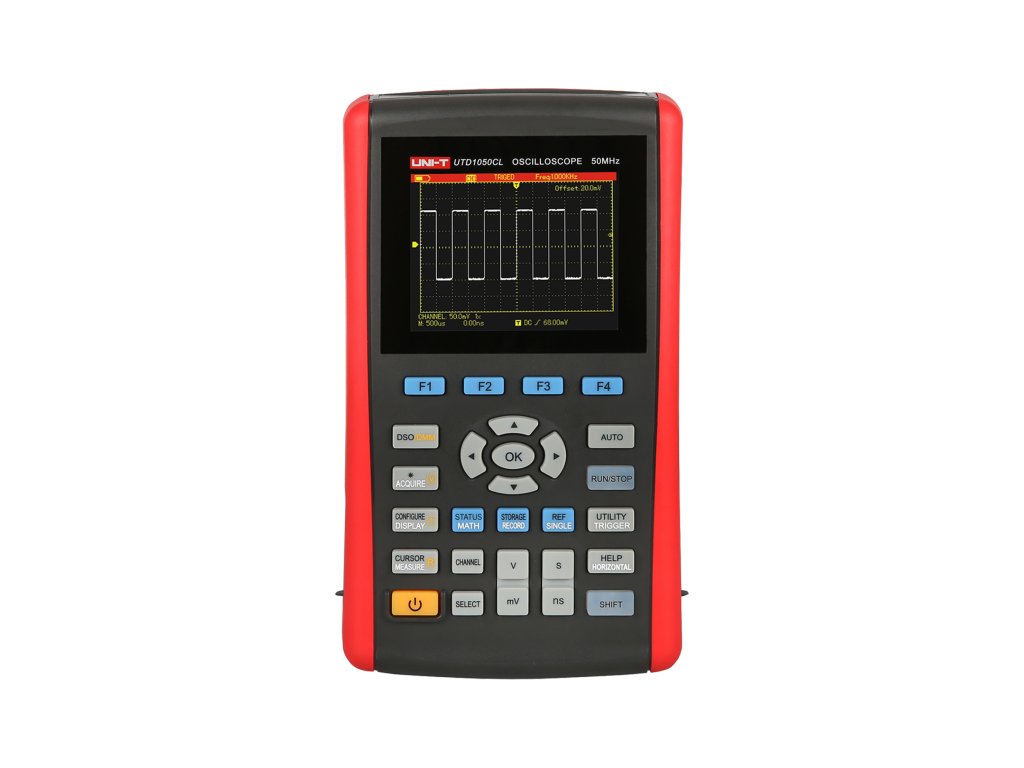

Osciloskop Uni-T UTD1050CL

Uni-T UTD1050CL je kompaktni in vsestranski osciloskop, ki združuje funkcionalnost klasičnega osciloskopa z dodatnimi merilnimi možnostmi. Zaradi svojih parametrov in enostavne uporabe je idealno orodje za tehnike, inženirje ter navdušence nad elektroniko.

Natančna Analiza Signalov

UTD1050CL ponuja pasovno širino analognega signala 50 MHz, kar omogoča natančno spremljanje signalov s srednjimi frekvencami. Vzorec z vzorčenjem 250 MS/s in čas narastanja ? 7 ns omogočata natančno zajemanje dinamičnih sprememb signala. Globina pomnilnika 12 kpts zagotavlja ustrezno količino podatkov za analizo, kar je ključno pri preučevanju bolj zapletenih signalov.

Vsestranske Merilne Funkcije

Naprava ponuja širok nabor avtomatskih meritev, vključno z merjenjem največjih, povprečnih, RMS, časov narastanja in padanja, pa tudi frekvenc in obdobij. Osciloskop podpira tudi funkcije proženja Edge, širina pulza, naklon in video, kar povečuje njegovo vsestranskost pri analizi različnih vrst signalov. Dodatno omogoča funkcija FFT (hitri Fourierjev transform) spektralno analizo signalov.

Kompaktna Konstrukcija in Enostavna Uporaba

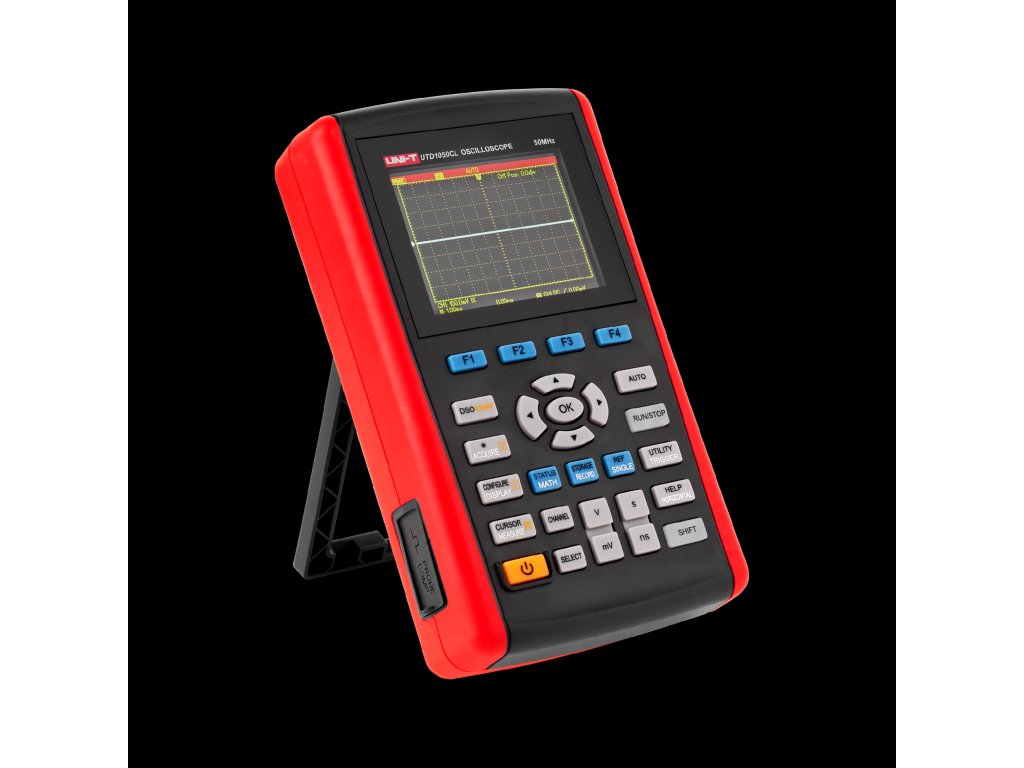

UTD1050CL je opremljen s 3,5-palčnim TFT LCD zaslonom z ločljivostjo 320x240 px, ki zagotavlja berljivo sliko in enostavno uporabo. Naprava je napajana z litij-ionsko baterijo kapacitete 3600 mAh, kar omogoča dolgotrajno delo na terenu brez potrebe po stalnem polnjenju. Kompaktne dimenzije in nizka teža (0,9 kg) omogočajo, da je osciloskop enostaven za prenašanje in uporabo v različnih delovnih okoljih.

Bogat Komplet Dodatkov in Enostavna Integracija

Osciloskop Uni-T UTD1050CL je dobavljen s kompletom dodatkov, vključno z merilnimi kabli, merilno sondo, USB kablom, napajalnikom in nastavki za merjenje toka. Mini USB vmesnik omogoča enostavno povezavo z računalnikom, kar olajša shranjevanje in analizo podatkov ter integracijo z drugimi orodji in programsko opremo.

GLAVNI PARAMETRI
Pasovna širina analognega signala: 50 MHz
Število kanalov: 1
Čas narastanja: <= 7 ns
Vzorec z vzorčenjem: 250 MS/s
Globina pomnilnika: 12 kpts
Osnovni čas: 5 ns/div ~ 50 s/div
Občutljivost vertikalnega odklona: 5 mV/div ~ 20 V/div
Načini snemanja: Setup, valovna oblika, bitna slika
Načini proženja: Edge, širina pulza, naklon, video
Operacije na valovih: FFT
Samodejna meritev: Peak-to-Peak, amplituda, vrednosti: največja, najmanjša, vrh, dno, sredina, povprečna, RMS, predproženje, frekvenca, obdobje, čas narastanja, čas padanja, pozitivna/negativna impulzna vrednost, faktor polnjenja
Frekvenčno okno: 6 bitov

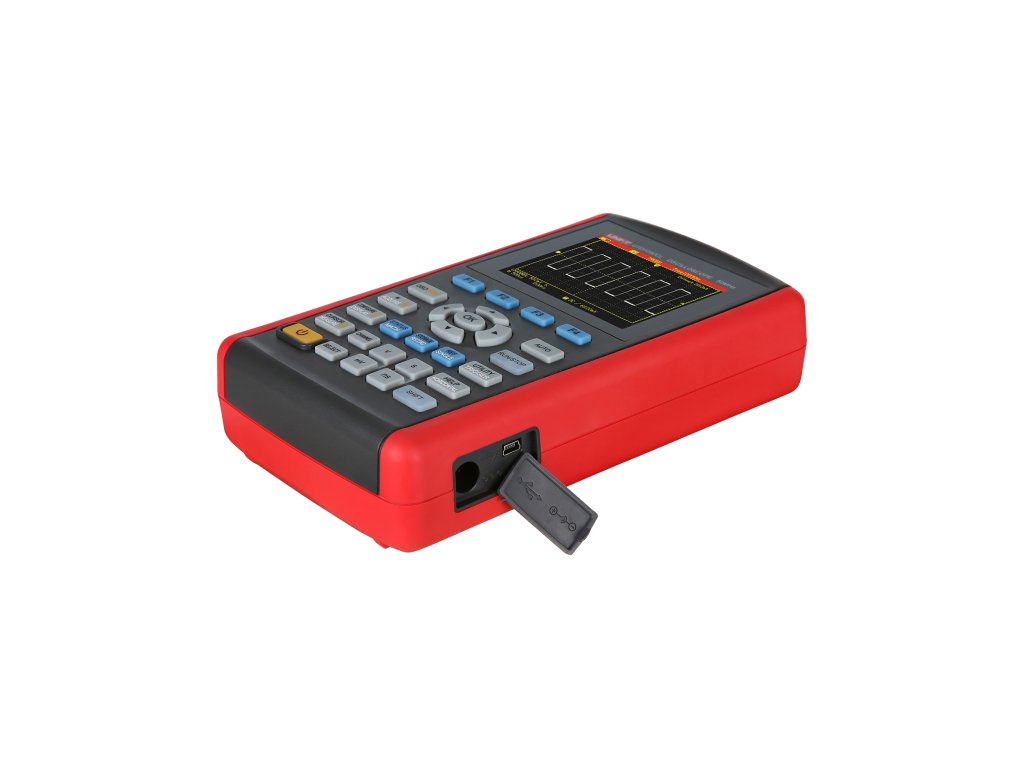

Vmesniki: Mini USB

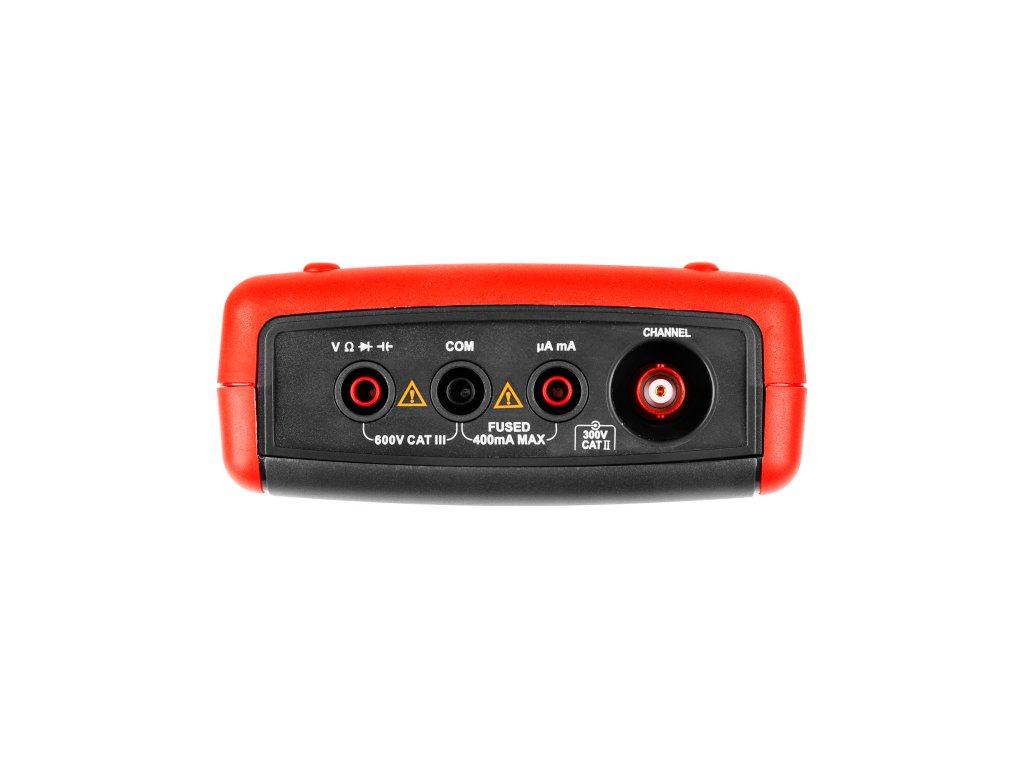

MERILNI OBSEGI
Enosmerna napetost DC: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)
Izmenična napetost AC: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)
Enosmerni tok: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)
Izmenični tok: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)
Upornost: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)
Kapacitivnost: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

SPLOŠNE LASTNOSTI

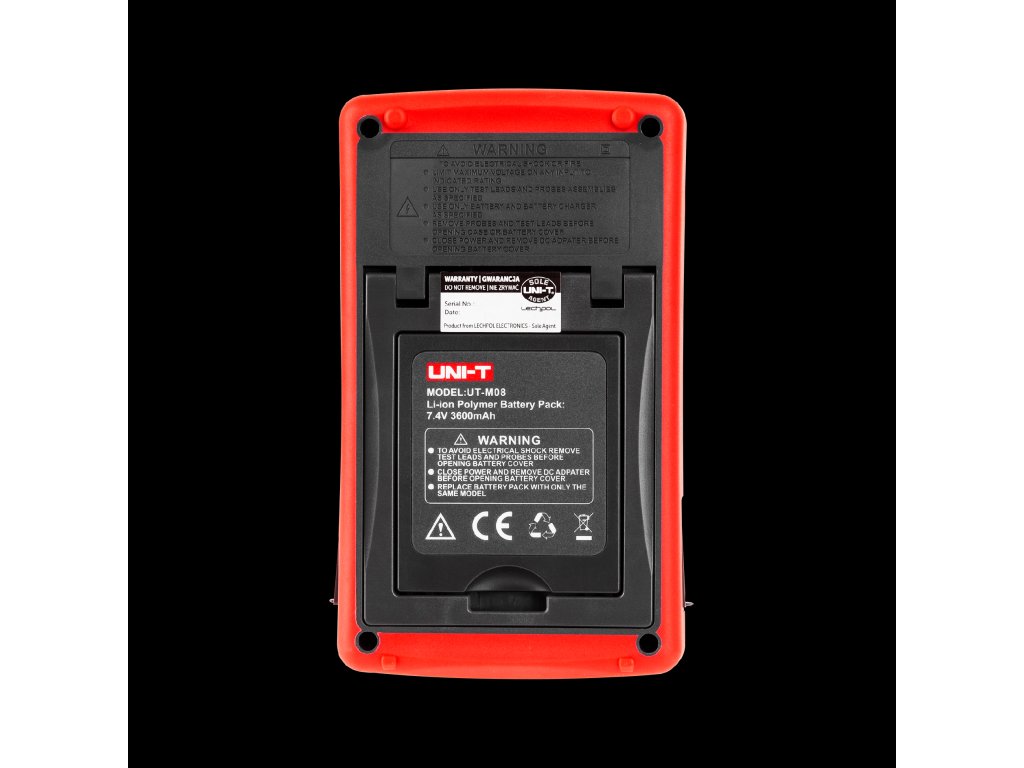

Napajanje: Litij-ionska baterija 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz

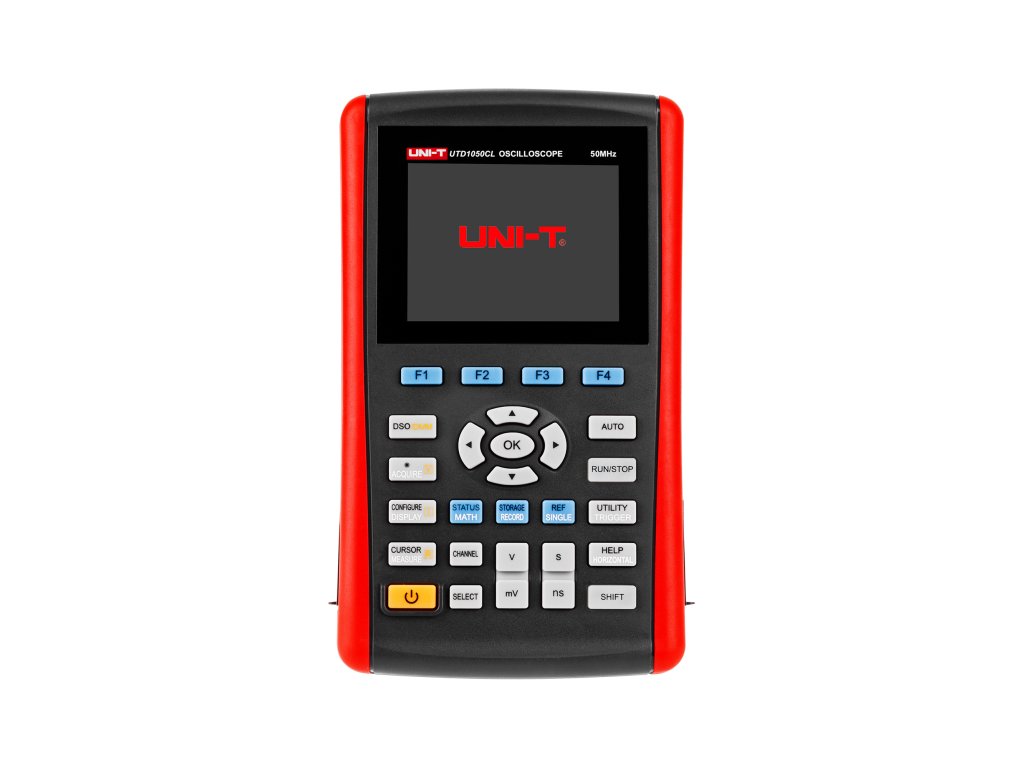

Zaslon: 3,5” TFT LCD (320x240 px)
Dimenzije: 199 x 118 x 49 mm
Teža: 0,9 kg

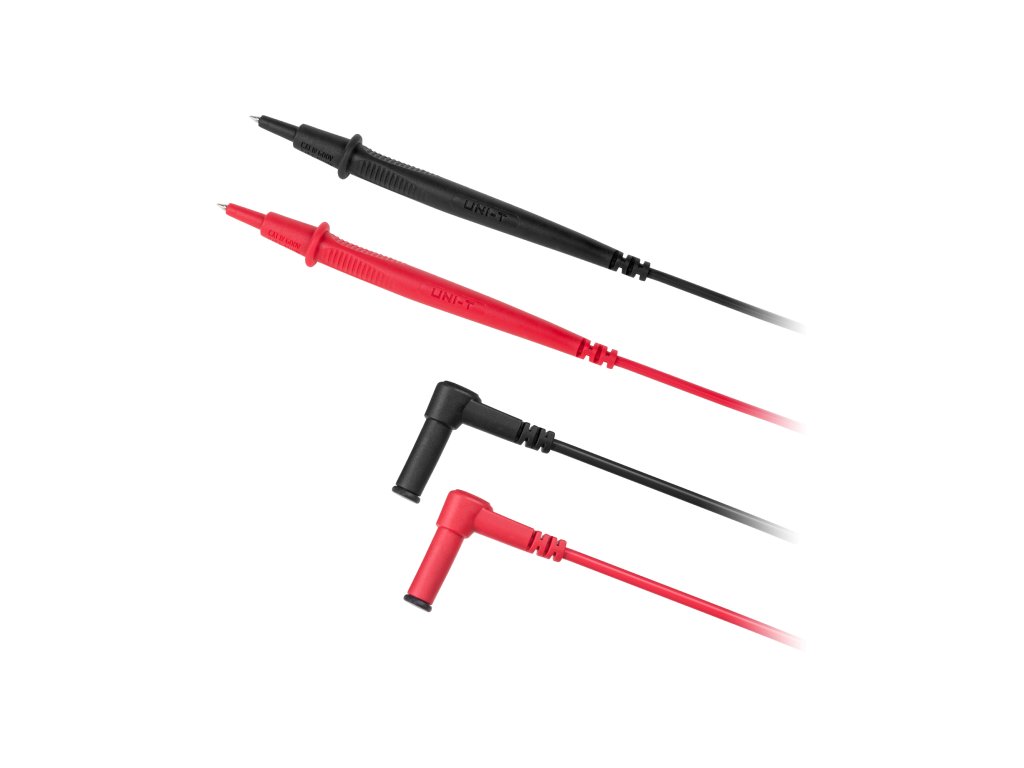

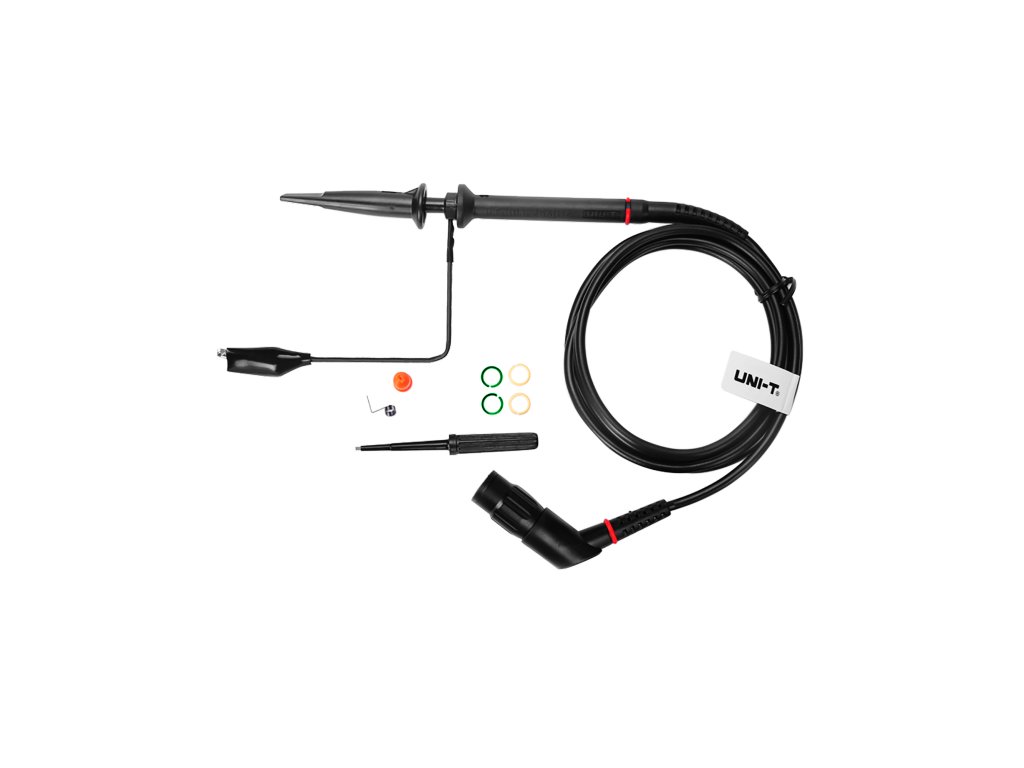

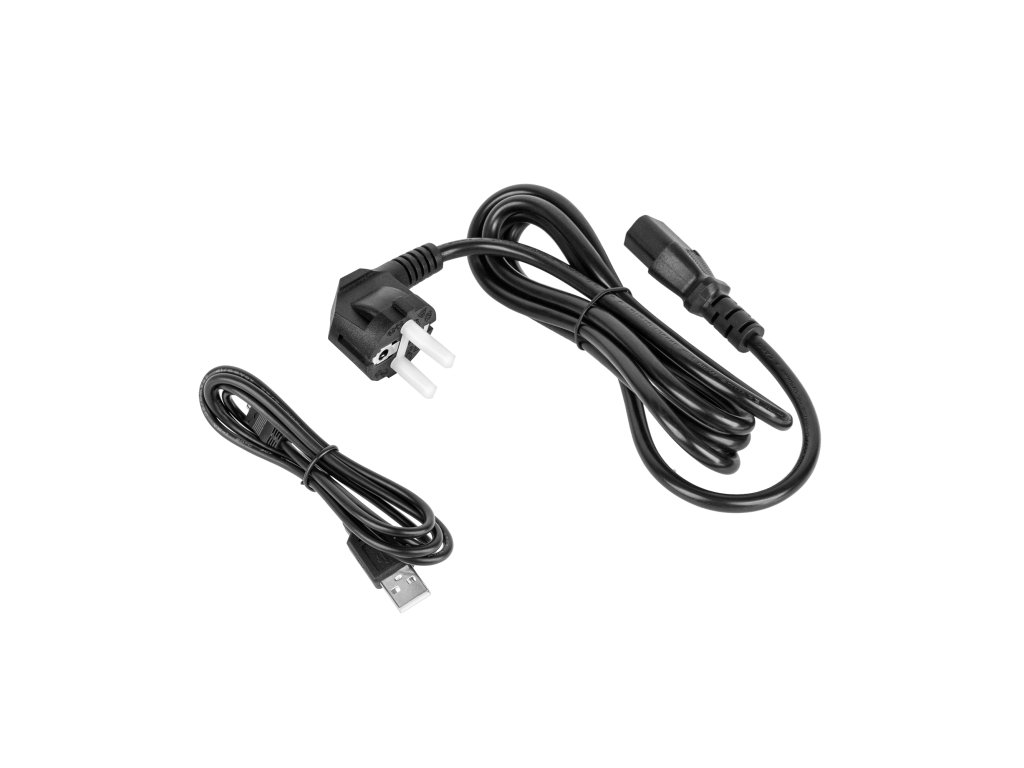

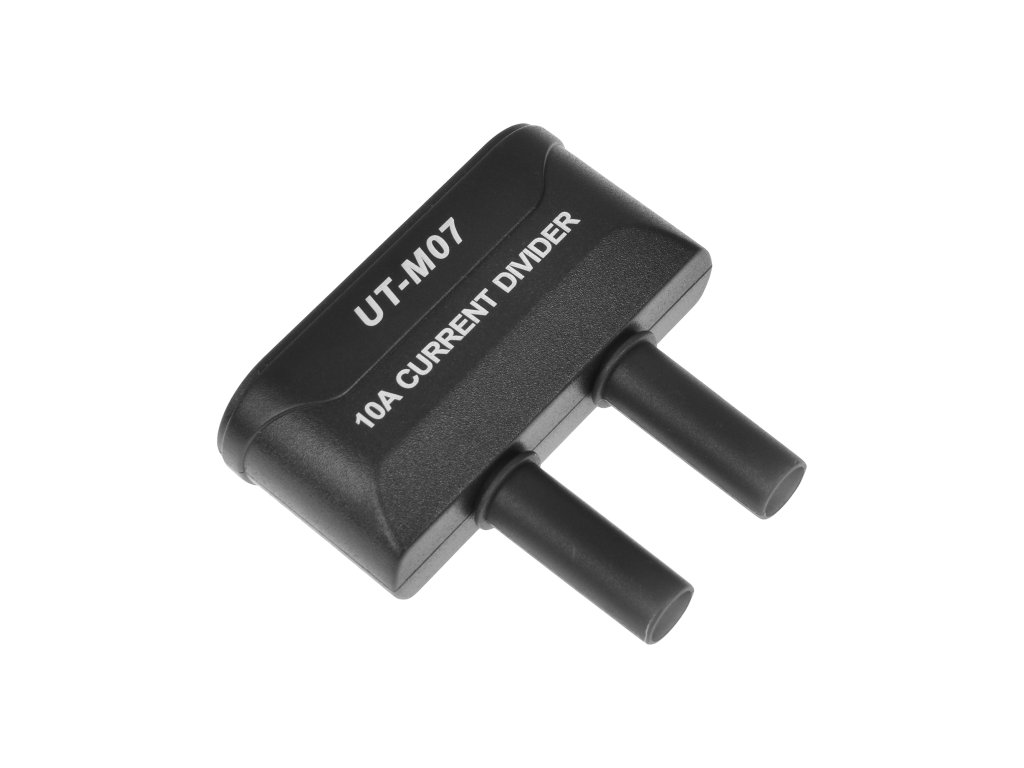

Dodatki: omrežni kabel, merilni kabli, merilna sonda, USB kabel, napajalnik, adapterji za merjenje toka
