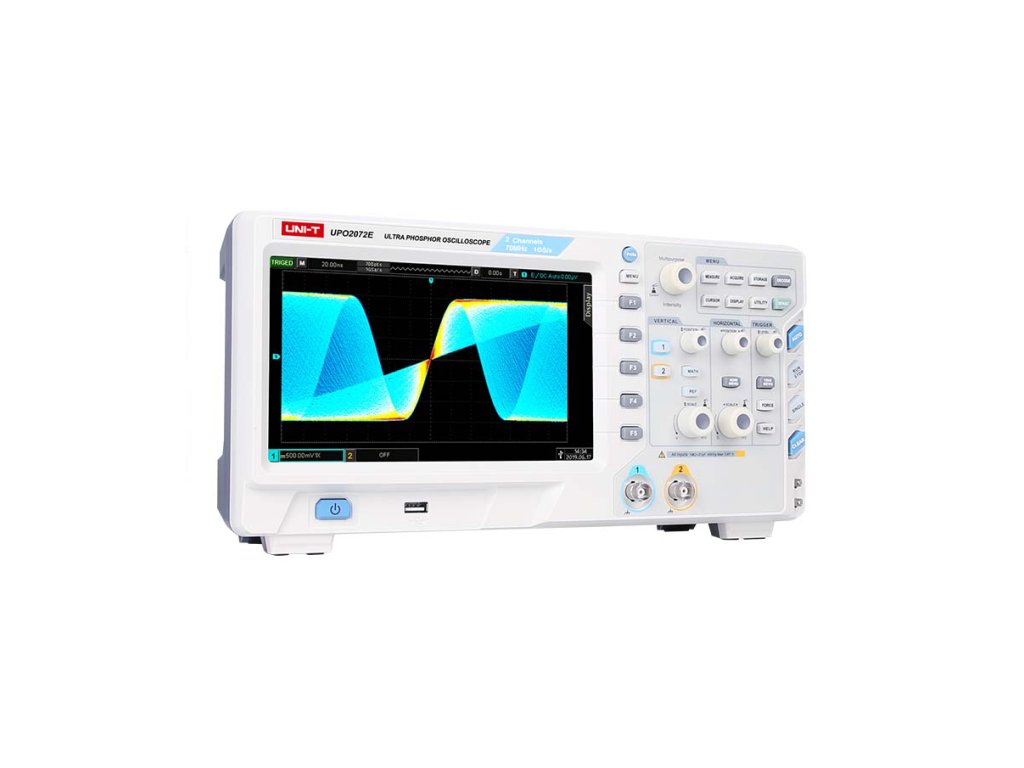

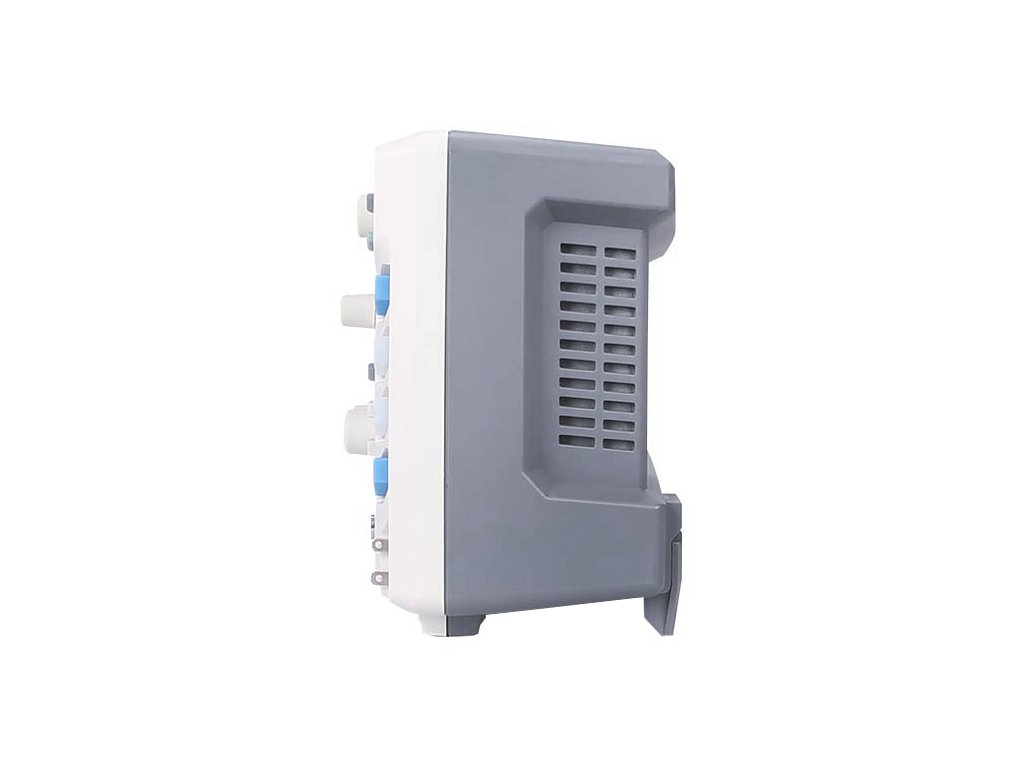

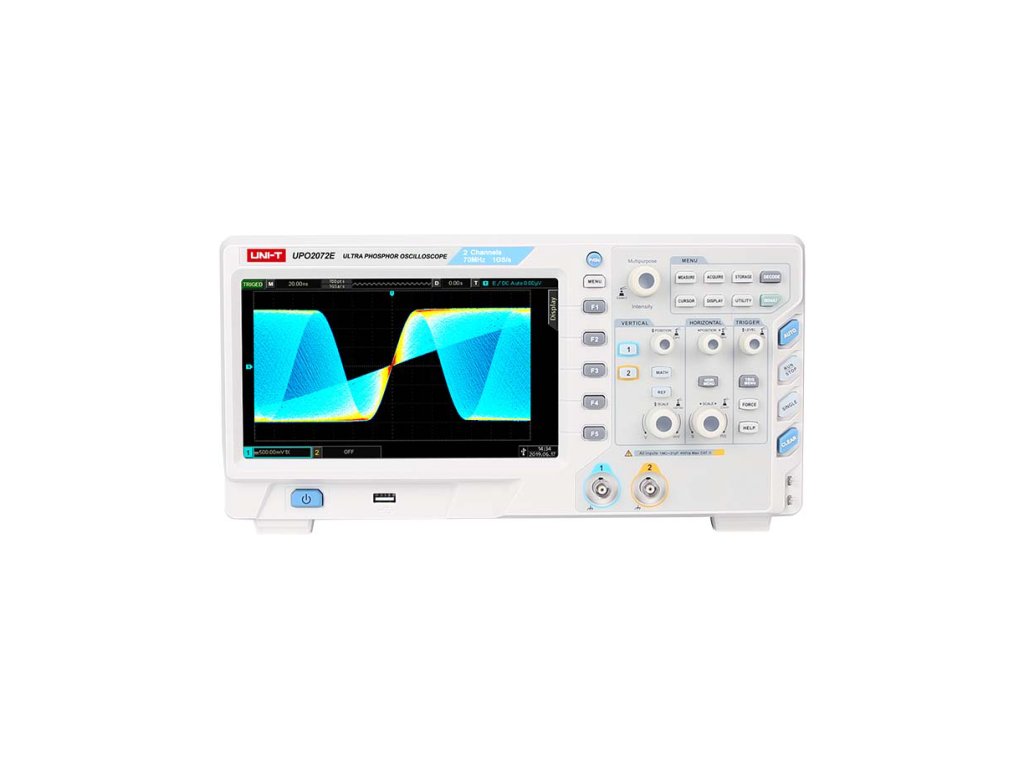

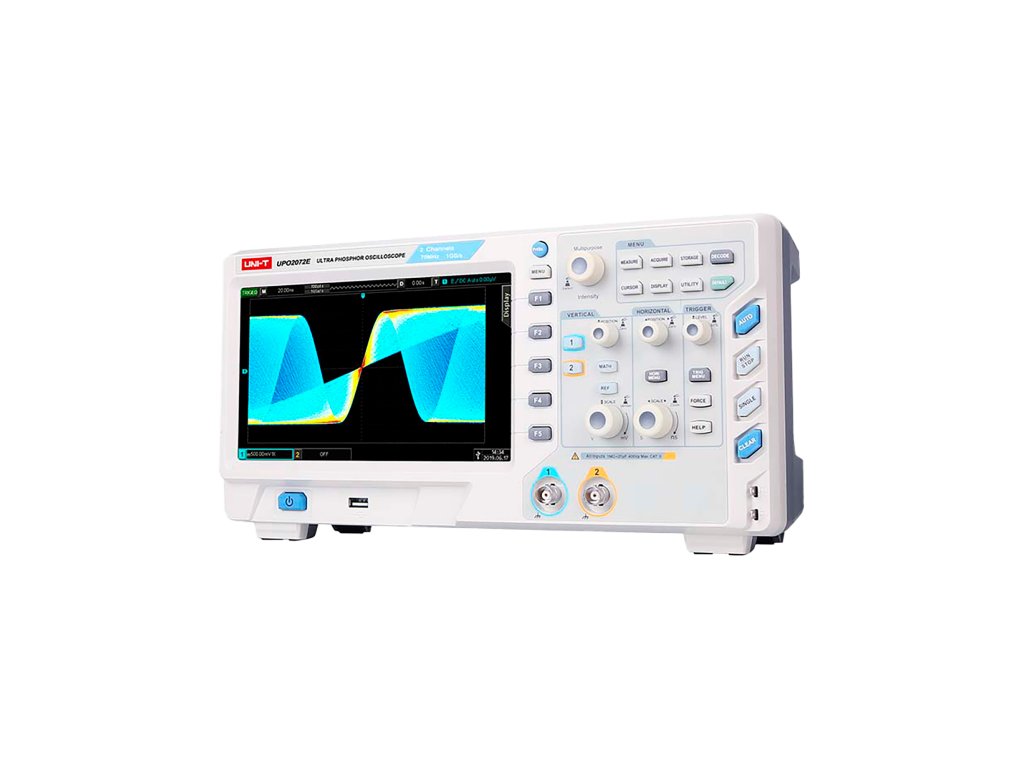

Osciloskop Uni-T UPO2072E

Product detailed description

Širina analognega pasu: 70 MHz Čas dviga: <=5 ns Liczba kanałów: 2 Częstotliwość próbkowania: 1 GS/s Głębokość pamięci: 56 Mpts (1 kanał) Szybkość przechwytywania przebiegu: 83,000 wfms/s Podstawa czasu: 5 ns/div~50 s/div Impedancja wejściowa: (1MOhm ±2%) II (20 pF ±3 pF) Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?) Dokładność wzmocnienia sygnału: <=±3% Zapis przebiegów: 65,000 ramek Sposoby wyzwalania: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code Opcje dekodowania magistrali szeregowych: RS232/UART, I2C Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, zaawansowane Pomiar autoamtyczny 27 parametrów: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge) Vrste prikaza rezultatov: Prikaz 5 meritev hkrati Statistika meritev: Povprečje, Maksimum, Minimum, standardni odklon, številka meritve Frekvenčno okno: 6 bitov Vmesniki: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail) Splošne značilnosti: Napajanje: 100V~240 VAC, 50 Hz/60 Hz Zaslon: 8” TFT LCD, WVGA (800x480 px) Teža: 3,5 kg Dimenzije: 336 x 164 x 108 mm
Širina analognega pasu: 70 MHz
Čas dviga: <=5 ns
Število kanalov: 2
Vzorec frekvence: 1 GS/s
Globina pomnilnika: 56 Mpts (1 kanal)
Hitrost zajema valovne oblike: 83,000 wfms/s
Osnova časa: 5 ns/div~50 s/div
Vhodna impedanca: (1MOhm ±2 %) II (20 pF ±3 pF)
Občutljivost vertikalnega odklona: 1 mV/div~20 V/div (1M?)
Natančnost ojačenja signala: <=±3%
Zapis valovnih oblik: 65,000 okvirjev
Načini sprožitve: Rob, širina impulza, runt, okno, N-rob, zakasnitev, časovna omejitev, trajanje, nastavitev/zadržanje, nagib, video, koda
Možnosti dekodiranja serijskega vodila: RS232/UART, I2C
Operacije nad valovnimi oblikami: A+B, A-B, AxB, A/B, FFT, logične operacije, napredno
Samodejno merjenje 27 parametrov: Vrh-Vrh, Amplituda, Maksimum, Minimum, Vrh, Dno, Povprečje, Središče, Ciklično povprečje,RMS, Ciklično RMS, Območje, Ciklično območje, Presežek, Predsežek, Frekvenca, Cikel, Čas dviga,Čas padca, Pozitivni impulz, Negativni impulz, Pozitivno deležno razmerje, Negativno deležno razmerje ,Zamuda A->B (Rising edge), Zamuda A->B (Falling edge), Zamuda B->A (Rising edge), Zamuda B->A (Falling edge)
Vrste prikaza rezultatov: Prikaz 5 meritev hkrati
Statistika meritev: Povprečje, Maksimum, Minimum, standardni odklon, številka meritve
Frekvenčno okno: 6 bitov
Vmesniki: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

Splošne značilnosti:
Napajanje:100V~240 VAC, 50 Hz/60 Hz
Zaslon: 8” TFT LCD, WVGA (800x480 px)
Teža: 3,5 kg
Dimenzije: 336 x 164 x 108 mm
