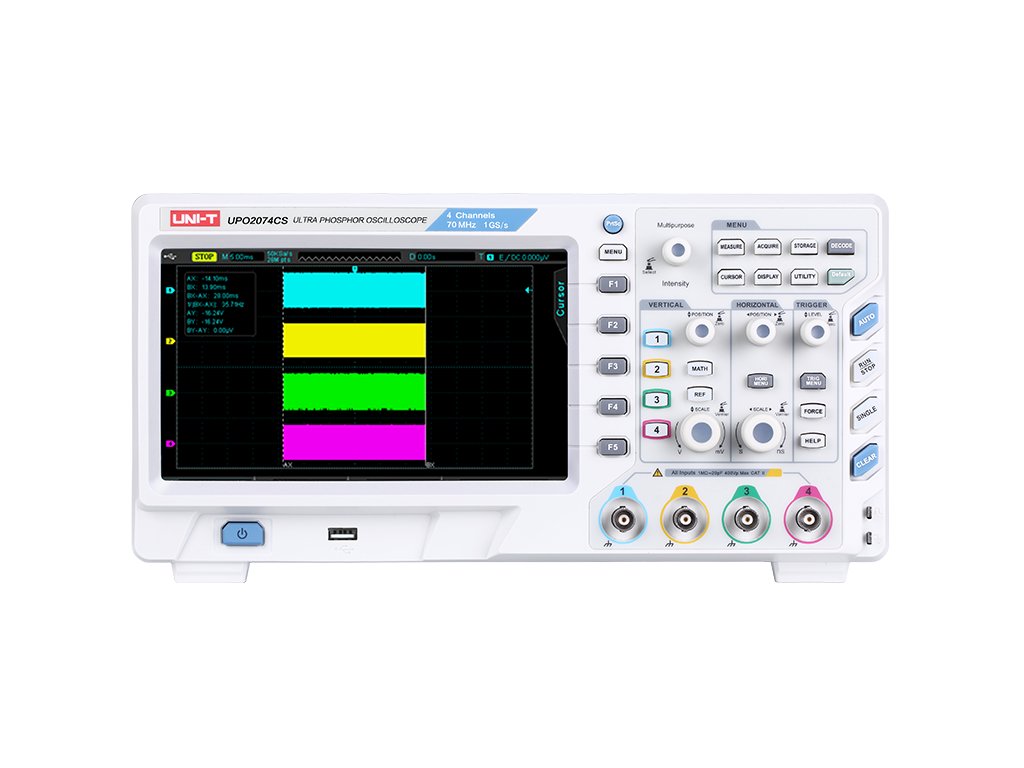

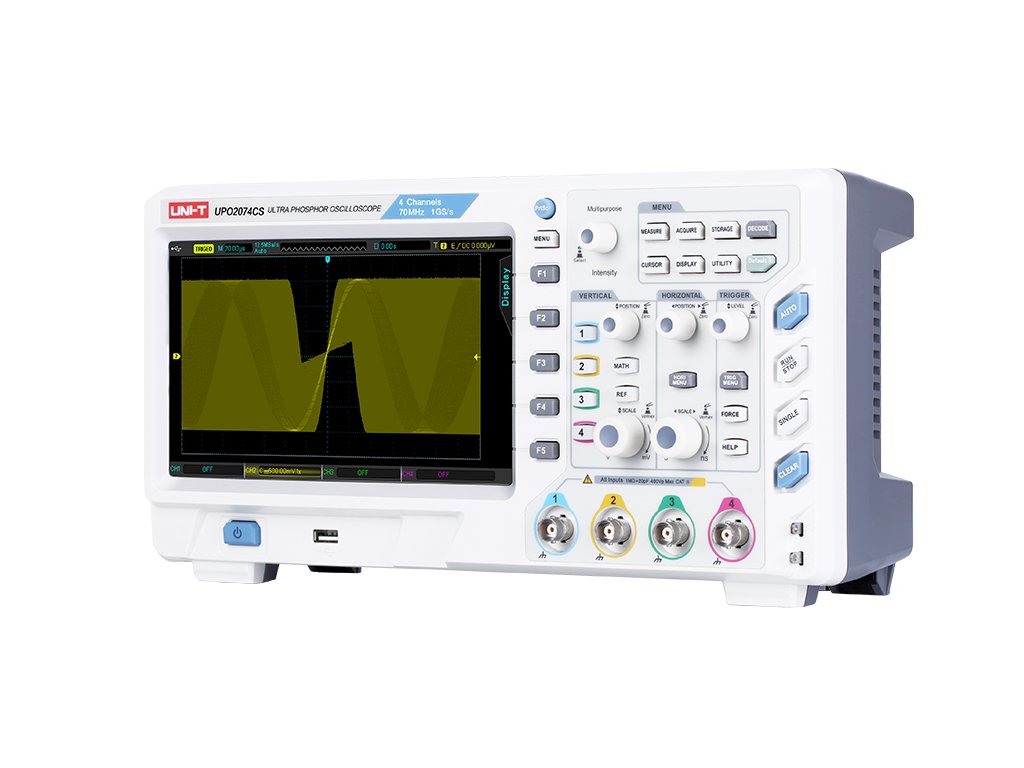

Osciloskop Uni-T UPO2074CS z zaslonom Ultra PHOSPHOR

Product detailed description

Digitalni osciloskopi iz serije UPO2000CS temeljijo na edinstveni tehnologiji Ultra Phosphor. UPO2074CS je večnamenska, visoko zmogljiva naprava, ki je enostavna za uporabo z odličnimi tehničnimi značilnostmi. Idealna kombinacija številnih funkcij v eni napravi lahko uporabnikom pomaga pri hitrem izvajanju zapletenih testov.

Osciloskop UNI-T UPO2074CS je splošno uporabljana univerzalna merilna naprava, ki omogoča ogled oblike valovanja, prenapetosti, motenj, ki se pojavljajo v obliki konic ipd. Digitalni osciloskop pretvori vhodni analogni signal v digitalno obliko. Ta se nato pretvori za predstavitev in morebitno analizo v digitalnih vezjih.

4-kanalni osciloskop UNI-T UPO2074CS s pasovno širino 70 MHz se odlikuje po visoki napetosti za pospeševanje tokov elektronov, kar omogoča doseganje slike dobre kakovosti in ostrine. Sonda osciloskopa ima kratek čas vzpona in je odporna na visoke napetosti.

Serija UPO2000CS je zasnovana za zadovoljitev najbolj zahtevnih trgov osciloskopov, vključno s komunikacijo, polprevodniki, računalniki, letalsko obrambo, inštrumenti, industrijsko elektroniko ali potrošniško elektroniko.

GLAVNI PARAMETRI
Pasovna širina analognega signala: 70 MHz
Število kanalov: 4
Vzorcevalna frekvenca: 1 GS/s
Globina pomnilnika: 28 kpts / 280 kpts / 2,8 Mpts / 28 Mpts (za vsak kanal)
Hitrost zajemanja valovnih oblik: 50 000 wfms/s
Osnovni čas: 5 ns/div ~ 50 s/div
Vhodna impedanca: 1 MOhm±2% pri kapacitivnosti 20 pF±3 pF
Občutljivost vertikalnega odmika: 1 mV/div ~ 20 V/div (1 MOhm)
Shranjevanje valovnih oblik (1 kanal): Maks. 65 000 slik
Načini sprožitve: Edge, pulse width, slope, video
Operacije na valovnih oblikah: A+B, A-B, AxB, A/B, FFT, logične operacije
Samodejno merjenje 34 parametrov: Max, Min, High, Low, Ampl, Pk-Pk, Middle, Mean, CycMean, RMS, CycRMS, Period, Freq, Rise, Fall, Rise Delay, Fall Delay, +Width, -Width, FRR, FRF, FFR, FFF, LRF, LRR, LFR, LFF, +Duty, -Duty, Area, CycArea, OverSht, PreSht, Phase
Število sočasno prikazanih rezultatov: 5
Statistika meritev: Povprečje, Max, Min, število meritev
Frekvenčno okno: 6 bitov

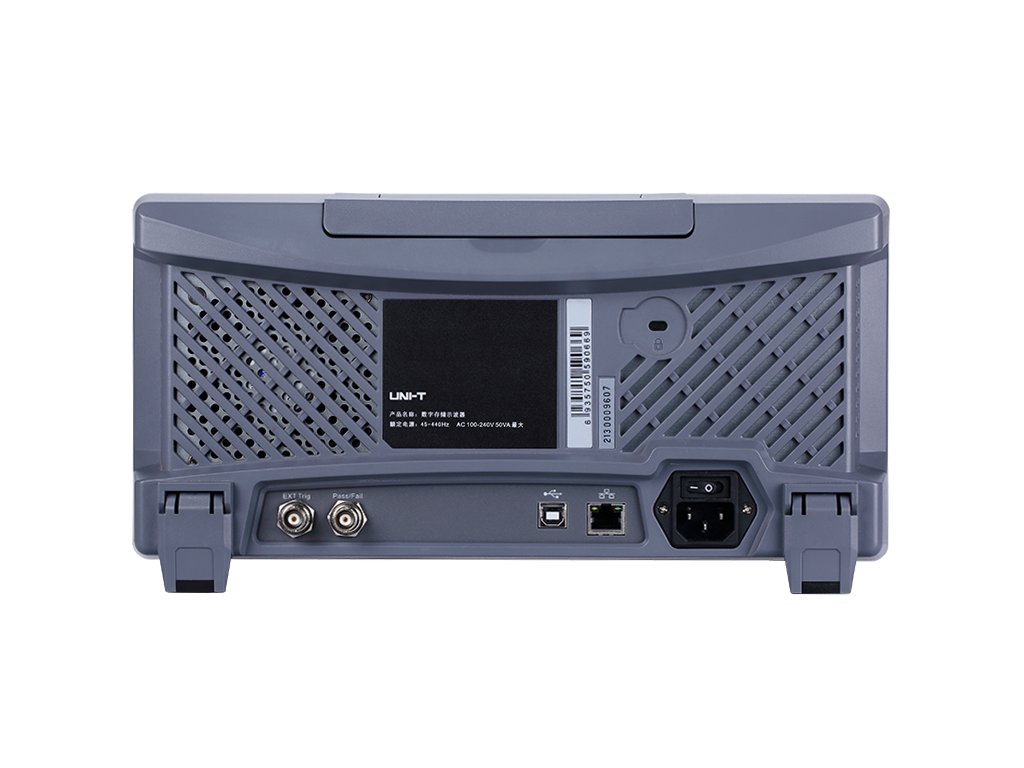

Vmesniki: USB Host, USB Device, LAN, AUX izhod

SPLOŠNE ZNAČILNOSTI
Napajanje: 100 V~240 V AC rms, 50 Hz/60 Hz
Zaslon: 8” TFT LCD, WVGA (800x480 px)
Tip zaslona: Ultra Phosphor
Dimenzije: 336 x 164 x 108 mm
Teža: 3,5 kg

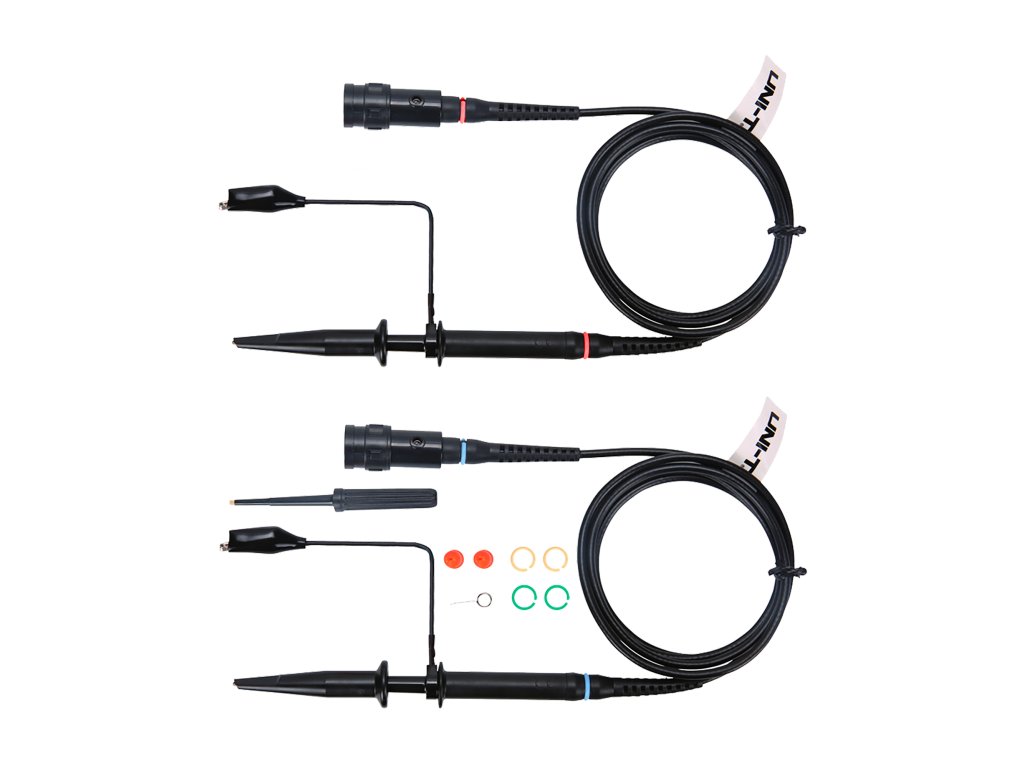

Pribor: napajalni kabel, USB kabel, merilne sonde
