Osciloskop UPO2102

Product detailed description

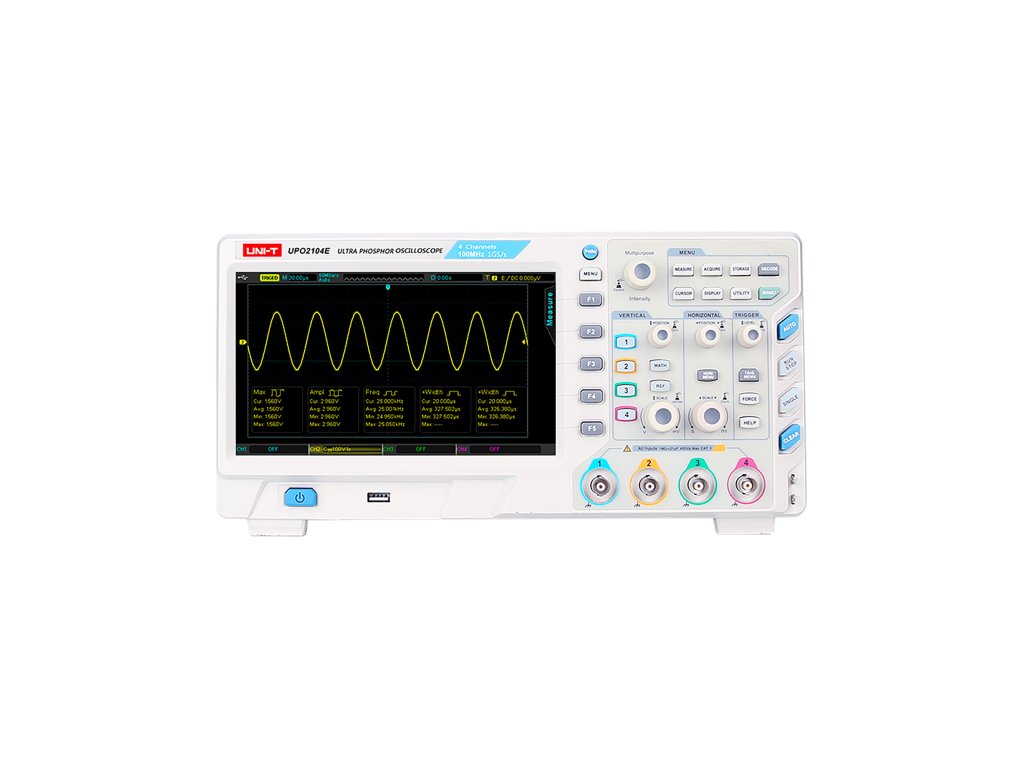

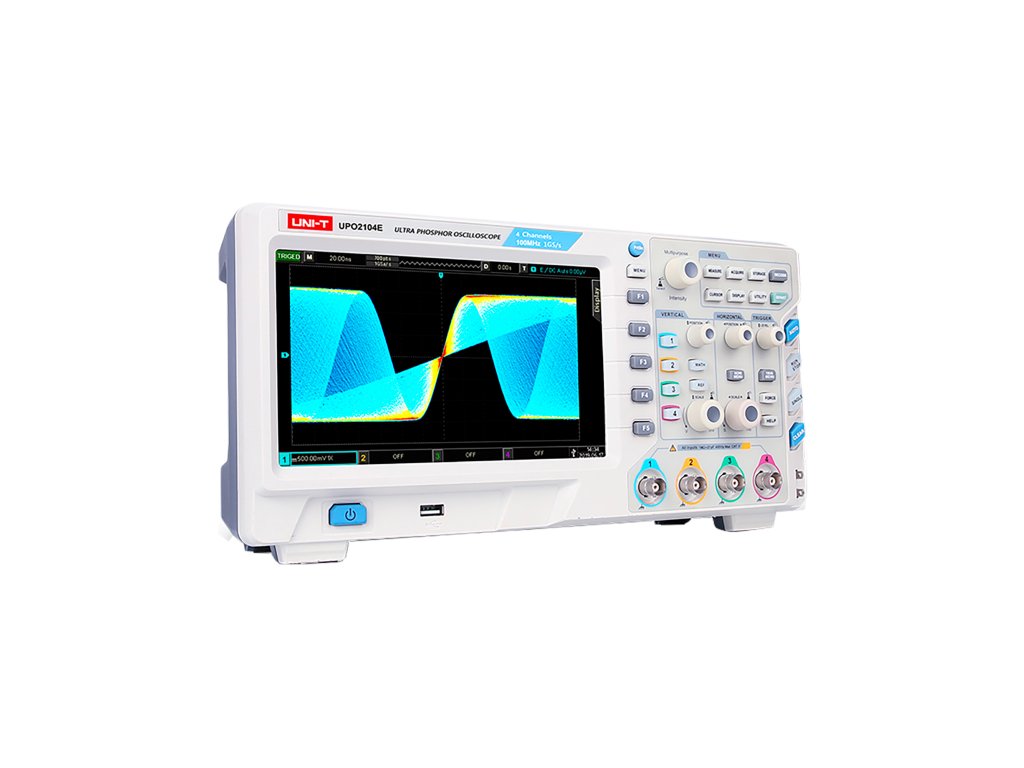

Oskiloskop Uni-T UPO2102

Oskiloskop Uni-T UPO2102 je napredno merilno orodje, ki izpolnjuje pričakovanja tako profesionalcev kot tudi ljubiteljev elektronike. Odlične tehnične lastnosti in širok nabor funkcij omogočajo natančno analizo signalov. Uni-T UPO2102 je orodje, ki se bo izkazalo v vsakem laboratoriju, saj zagotavlja natančne rezultate in vsestranske funkcije za napredno analizo signalov.

Širokopasovna in Natančna Analiza

Z analognim pasom širine 100 MHz in časom dviga pod 3,5 ns, Uni-T UPO2102 omogoča natančno spremljanje hitrih signalov. Visoka hitrost vzorčenja na ravni 1 GS/s in globina pomnilnika 56 Mpts zagotavljata podroben zapis podatkov, kar omogoča zajetje tudi najmanjših podrobnosti signala.

Vsestranske Merilne Funkcije

Oskiloskop ponuja širok spekter funkcij sprožitve in operacij na signalih, kot so Edge, širina pulza, FFT in napredne logične operacije. Možnost dekodiranja serijskih vodil RS232/UART in I2C ga naredi neprecenljivo orodje za analizo in diagnostiko digitalnih sistemov. Meritve 27 avtomatskih parametrov in statistične funkcije zagotavljajo natančne in vsestranske rezultate.

Intuitivna Uporaba in Jasna Zaslon

Oskiloskop je opremljen z velikim, 8-palčnim TFT LCD zaslonom z ločljivostjo WVGA, ki zagotavlja berljivost tudi pri zapletenih analizah. Intuitiven uporabniški vmesnik in številni priključki, vključno z USB-Host, USB-Device, LAN, omogočajo enostavno integracijo z drugimi napravami in hitre prenose podatkov.

-----------
OSNOVNI PARAMETRI
-----------
Širina analognega pasu: 100 MHz
Čas dviga: <=3,5 ns
Število kanalov: 2
Hitrost vzorčenja: 1 GS/s
Globina pomnilnika: 56 Mpts (1 kanal)
Hitrost zajema signala: 200 000 wfms/s
Osnovni čas: 5 ns/div~50 s/div
Vhodna impedanca: (1MOhm ±2%) II (20 pF ±3 pF)
Občutljivost vertikalne odklonitve: 1 mV/div~20 V/div (1M?)
Natančnost ojačanja signala: <=±3%
Zapis signalov: 65 000 okvirjev
Načini sprožitve: Edge, širina pulza, runt, okno, N-edge, zamuda, časovna omejitev, trajanje, nastavitev/zadržanje, naklon, video, koda
Opcije dekodiranja serijskih vodil: RS232/UART, I2C
Operacije s signali: A+B, A-B, AxB, A/B, FFT, logične operacije, napredne
Avtomatske meritve 27 parametrov: Vršni-Vršni, Amplituda, Maksimum, Minimum, Vrh, Dno, Sredina, Ciklična sredina, RMS, Ciklični RMS, Območje, Ciklično območje, Pregib, Predgib, Frekvenca, Cikel, Čas dviga, Čas padca, Pozitiven pulz, Negativen pulz, Pozitiven delovni razmer, Negativen delovni razmer, Zamuda A->B (rastoči rob), Zamuda A->B (padajoči rob), Zamuda B->A (rastoči rob), Zamuda B->A (padajoči rob).
Tipi prikaza rezultatov: 5 rezultatov hkrati
Statistika meritev: Povprečje, Max, Min, standardni odklon, število meritev
Frekvenčno okno: 6 bitov

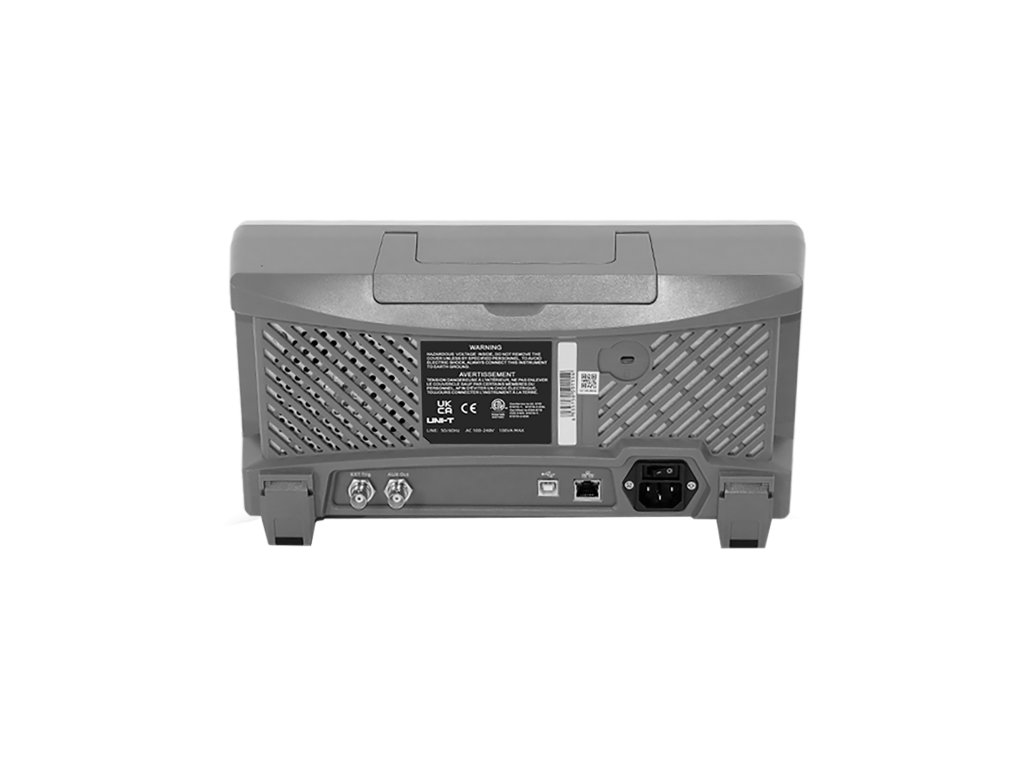

Vmesniki: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)

-----------
SPLOŠNE ZNAČILNOSTI
-----------
Napajanje: 100V~240VAC, 50Hz/60Hz
Zaslon: 8” TFT LCD, WVGA (800×480 px)
Teža: 4,5 kg
Dimenzije: 370 x 185 x 115 mm
