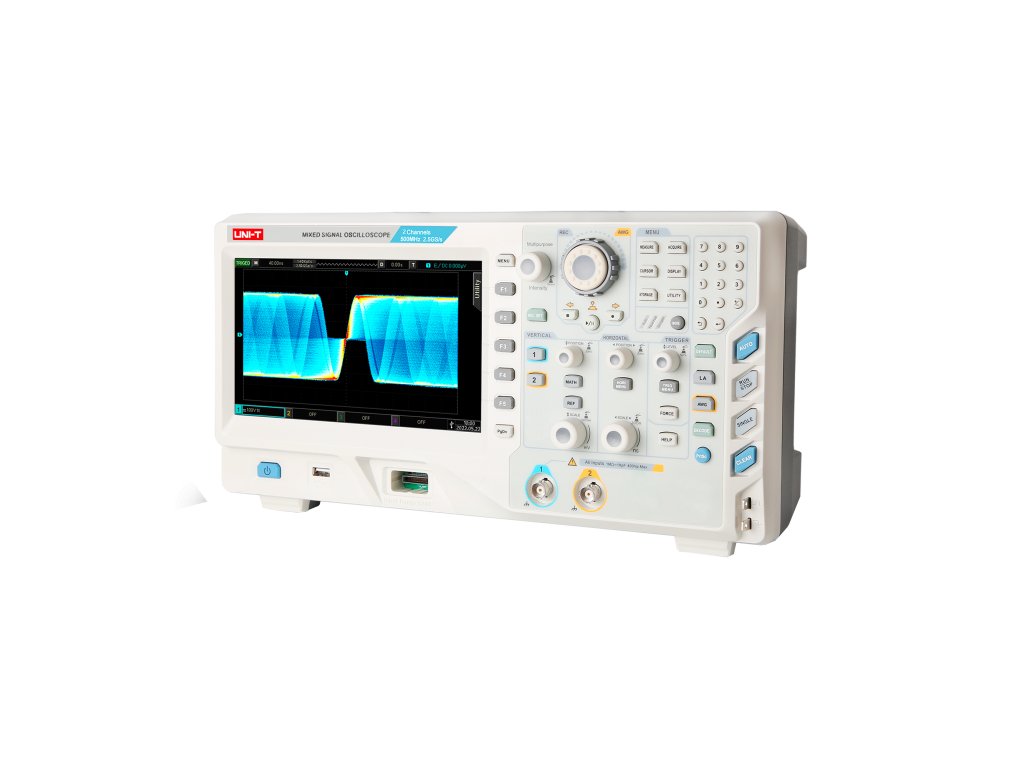

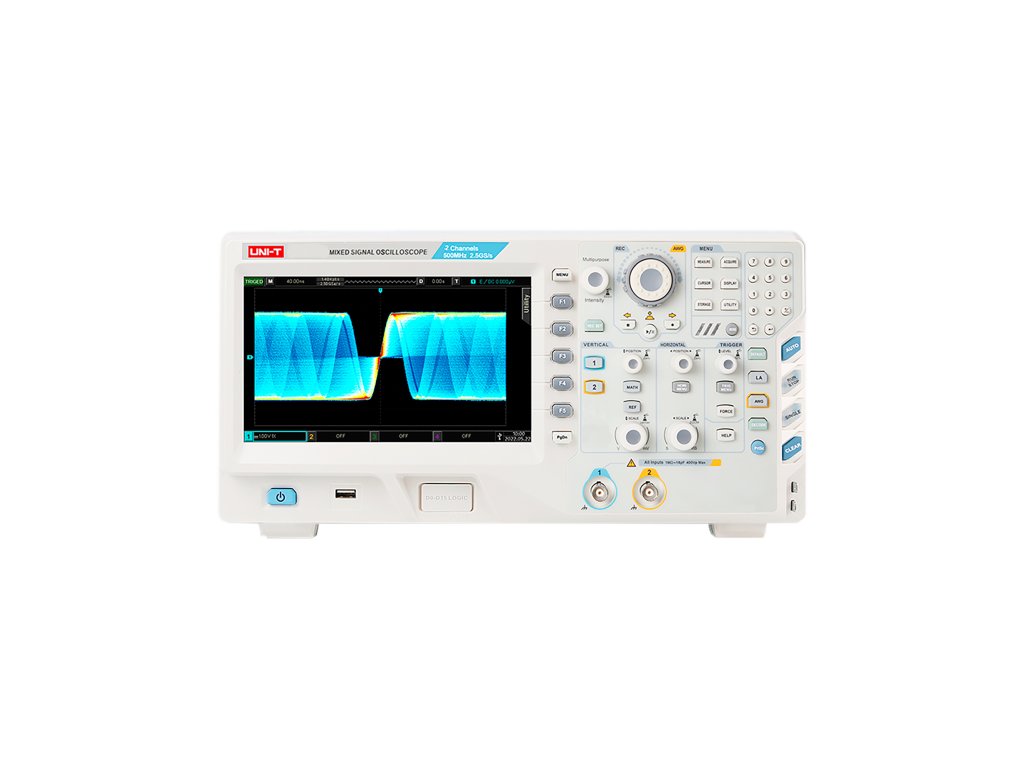

Osciloskop UPO3352E

Product detailed description

----------- GLAVNI PARAMETRI ----------- Širina analogne pasovne širine: 350 MHz Čas dviga: <=1 ns Liczba kanałów: 4 Częstotliwość próbkowania: 2,5 GS/s Głębokość pamięci: 250 Mpts (1 kanał) Szybkość przechwytywania przebiegu: 200 000 wfms/s / 1 000 000 wfms/s Podstawa czasu: 5 ns/div~50 s/div Impedancja wejściowa: (1MOhm ±2%) II (20 pF ±3 pF) Czułość odchylenia pionowego: 1 mV/div~20 V/div (1M?) Dokładność wzmocnienia sygnału: <=±3% Zapis przebiegów: 65 000 ramek Sposoby wyzwalania: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code Opcje dekodowania magistrali szeregowych: RS232/UART, I2C Operacje na przebiegach: A+B, A-B, AxB, A/B, FFT, operacje logiczne, zaawansowane Pomiar automatyczny 27 parametrów: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Naraščajoči rob), Zamuda A->B (Padajoči rob), Zamuda B->A (Naraščajoči rob), Zamuda B->A (Padajoči rob). Tipi prikaza rezultatov: 5 rezultatov hkrati Statistika meritev: Povprečje, Maks, Min, standardni odklon, številka meritve Frekvenčno okno: 6 bitov Vmesniki: USB-Host, USB-Naprava, LAN, AUX (Trig Ven, Pass/Fail) ----------- SPLOŠNE ZNAČILNOSTI ----------- Napajanje: 100V~240VAC, 50Hz/60Hz Zaslon: 8” TFT LCD, WVGA (800×480 px) Teža: 4.5kg Dimenzije: 370 x 185 x 115 mm
-----------
GLAVNI PARAMETRI
-----------
Širina analogne pasovne širine: 350 MHz
Čas dviga: <=1 ns
Število kanalov: 4
Vzorčevalna frekvenca: 2,5 GS/s
Globina pomnilnika: 250 Mpts (1 kanal)
Hitrost zajemanja valovne oblike: 200 000 wfms/s / 1 000 000 wfms/s
Osnovna časovna os: 5 ns/div~50 s/div
Vhodna impedanca: (1MOhm ±2%) II (20 pF ±3 pF)
Občutljivost vertikalnega odmika: 1 mV/div~20 V/div (1M?)
Natančnost ojačanja signala: <=±3%
Zapis valovnih oblik: 65 000 okvirjev
Načini proženja: Rob, širina pulza, runt, okno, N-rob, zamuda, časovna omejitev, trajanje, nastavitev/držanje, naklon, video, koda
Možnosti dekodiranja serijskega vodila: RS232/UART, I2C
Operacije z valovnimi oblikami: A+B, A-B, AxB, A/B, FFT, logične operacije, napredne
Samodejno merjenje 27 parametrov: Peak-Peak, Amplituda, Maksimum, Minimum, Vrh, Dno, Povprečje, Sredina, Srednja vrednost cikla,RMS, RMS cikla, Površina, Površina cikla, Presežek, Predhodnik, Frekvenca, Cikel, Čas vzpona,Čas padca, Pozitiven pulz, Negativen pulz, Pozitivno razmerje dolžnosti, Negativno razmerje dolžnosti,Zamuda A->B (Naraščajoči rob), Zamuda A->B (Padajoči rob), Zamuda B->A (Naraščajoči rob), Zamuda B->A (Padajoči rob).
Tipi prikaza rezultatov: 5 rezultatov hkrati
Statistika meritev: Povprečje, Maks, Min, standardni odklon, številka meritve
Frekvenčno okno: 6 bitov

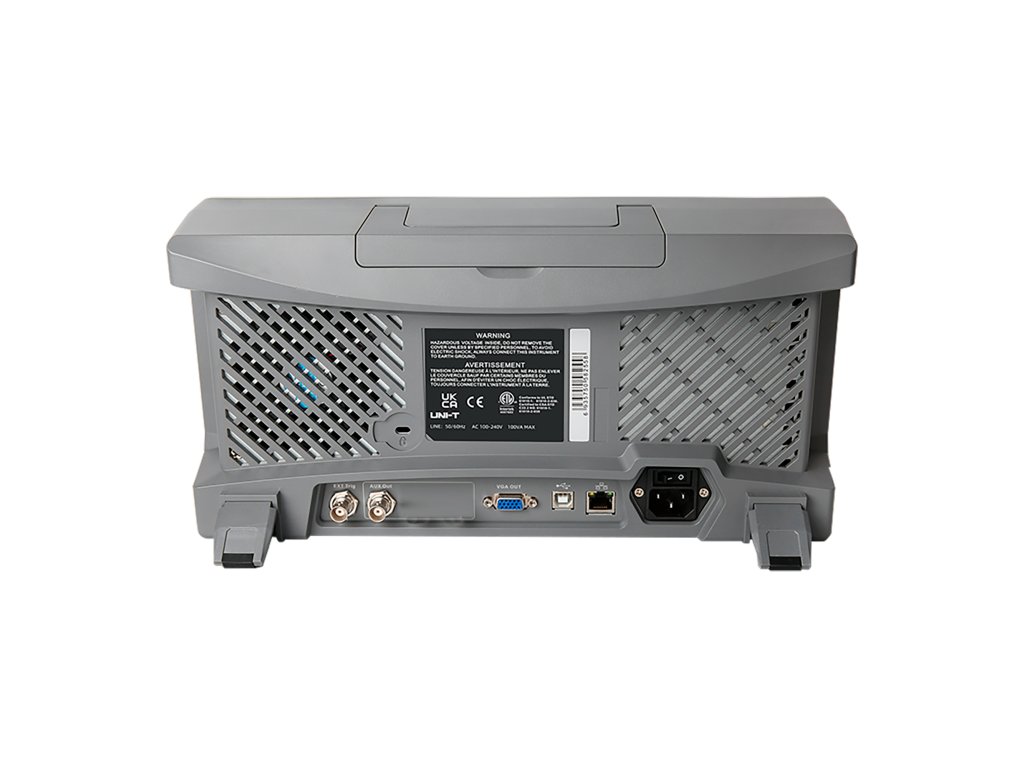

Vmesniki: USB-Host, USB-Naprava, LAN, AUX (Trig Ven, Pass/Fail)

-----------
SPLOŠNE ZNAČILNOSTI
-----------
Napajanje: 100V~240VAC, 50Hz/60Hz
Zaslon: 8” TFT LCD, WVGA (800×480 px)
Teža: 4.5kg
Dimenzije: 370 x 185 x 115 mm
