Oskiloskop 25 MHz model UTD1025CL

Product detailed description

Osciloskop Uni-T UTD1025CL

Uni-T UTD1025CL je kompaktni digitalni osciloskop, idealen za osebe, ki potrebujejo preprosto, a vsestransko orodje za meritve v delavnici, laboratoriju ali na terenu. Zaradi svoje mobilnosti in širokega nabora funkcij, bo ta osciloskop primeren tako za osnovne kot bolj napredne aplikacije.

Natančne Meritve in Široka Funkcionalnost

UTD1025CL ponuja pasovno širino analognega signala 25 MHz, kar omogoča natančno spremljanje signalov s srednjo frekvenco. Frekvenca vzorčenja 250 MS/s in čas vzpona ? 14 ns omogočata natančno zajemanje dinamičnih sprememb signalov. Globina pomnilnika 12 kpts zagotavlja zadostno količino podatkov za analizo, osnovni čas od 10 ns/div do 50 s/div pa omogoča prilagodljivost pri nastavitvah meritev.

Napredne Funkcije Sproženja in Analize

Osciloskop podpira različne načine sproženja, kot so rob, širina impulza, naklon in video signal, kar omogoča natančno spremljanje izbranih trenutkov signala. Funkcija FFT omogoča spektralno analizo signalov, kar je uporabno pri diagnostiki in analizi frekvenc. Osciloskop prav tako ponuja samodejne meritve mnogih parametrov, vključno z vršnimi, povprečnimi, RMS ter časi vzpona in padca, kar olajša hitro oceno kakovosti signalov.

Kompaktna in Ergonomska Zasnova

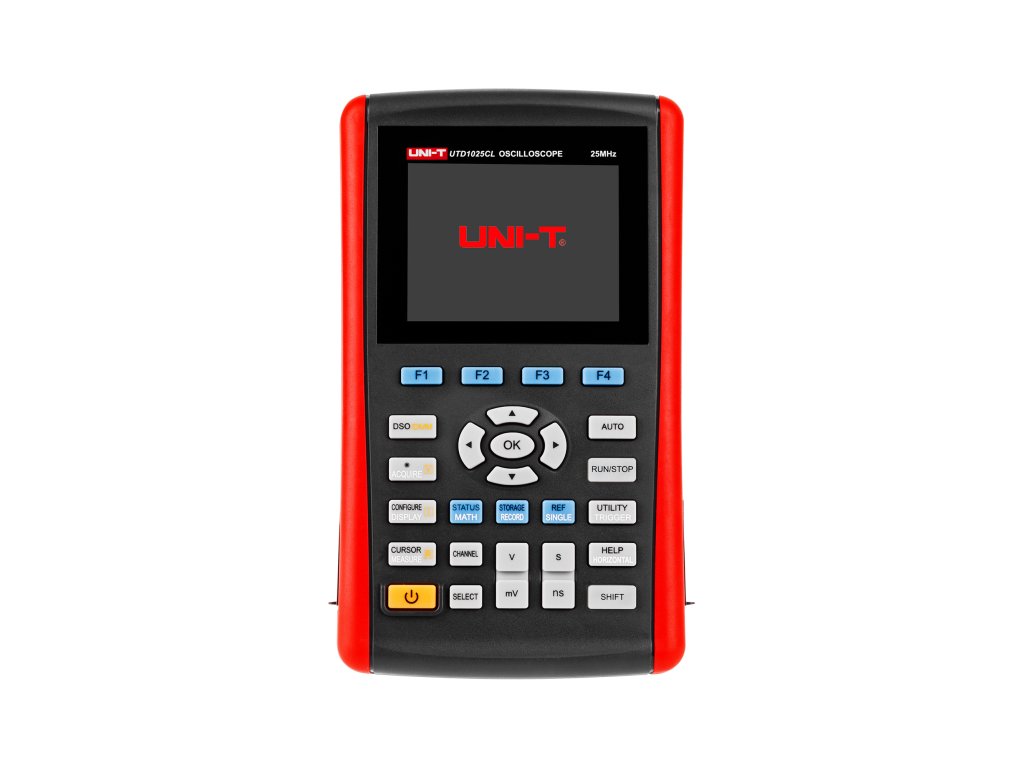

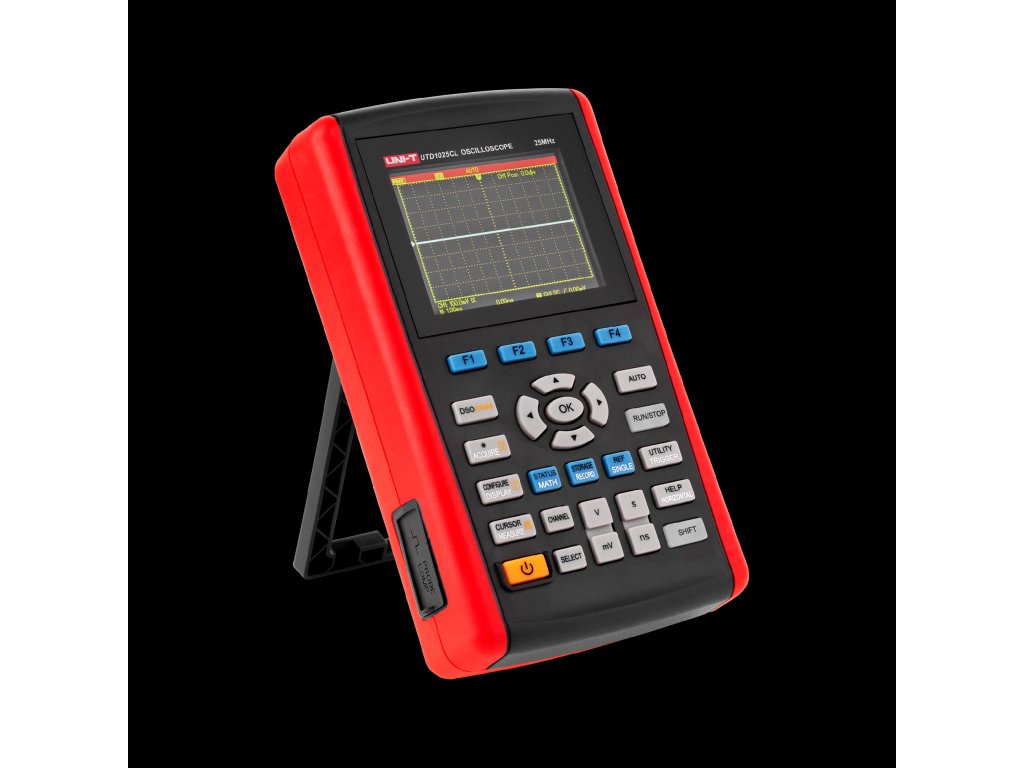

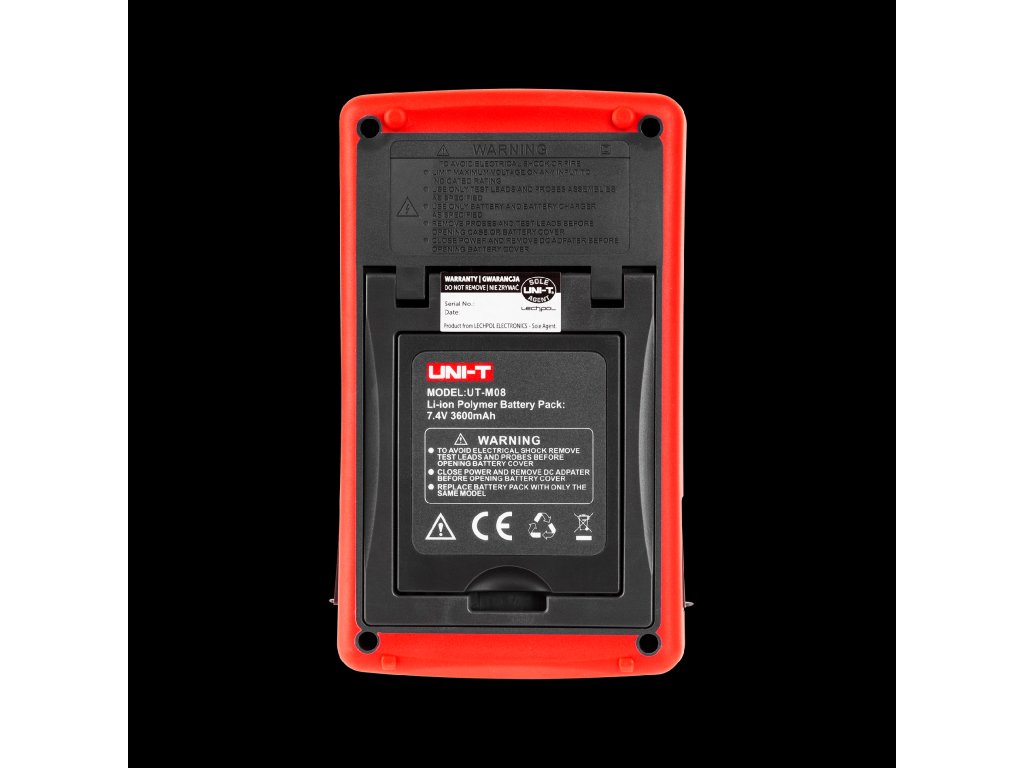

UTD1025CL je opremljen s 3,5-palčnim TFT LCD zaslonom z ločljivostjo 320x240 px, ki zagotavlja jasno sliko in intuitivno upravljanje. Napajanje mu zagotavlja litij-ionska baterija s kapaciteto 3600 mAh, ki omogoča dolgotrajno delo brez potrebe po pogostem polnjenju. Kompaktne dimenzije (199 x 118 x 49 mm) in majhna teža (0,9 kg) omogočajo enostavno prenašanje in uporabo v različnih pogojih.

Bogat Nabor Dodatkov in Enostavna Integracija

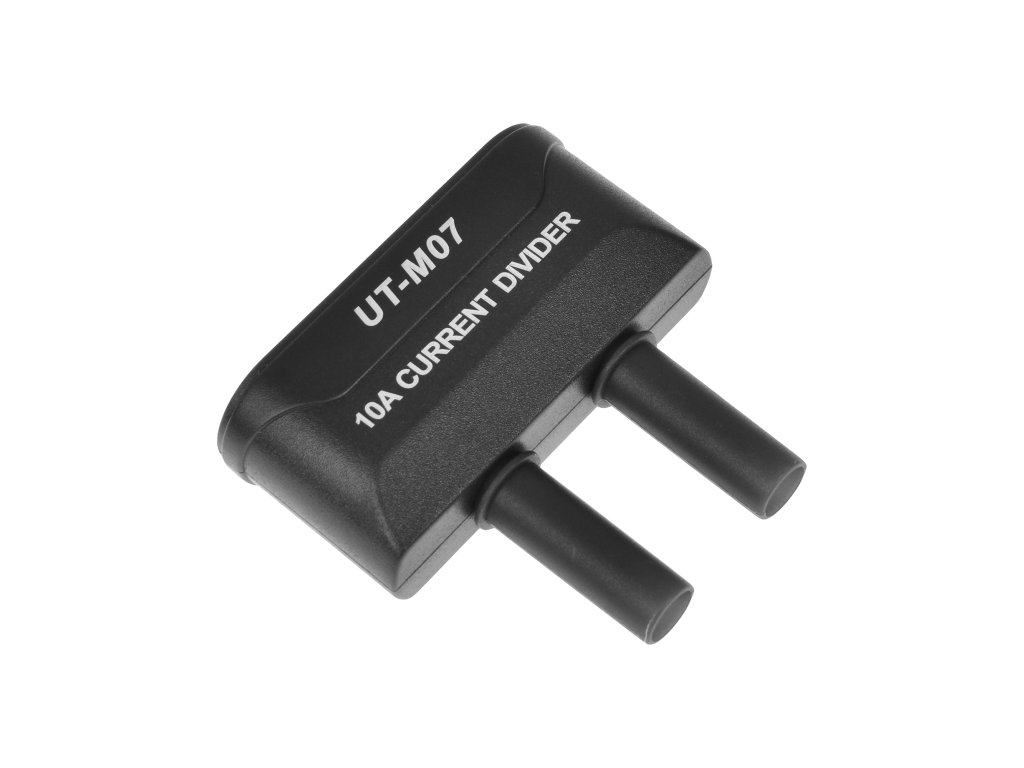

Osciloskop je dobavljen s kompletom dodatkov, vključno z merilnimi kabli, merilno sondo, USB kablom, napajalnikom ter adapterji za merjenje jakosti toka. Zahvaljujoč vmesniku Mini USB se naprava zlahka poveže z računalnikom, kar omogoča shranjevanje in analizo podatkov.

GLAVNI PARAMETRI
Pasovna širina analognega signala: 25 MHz
Število kanalov: 1
Čas vzpona: <= 14 ns
Frekvenca vzorčenja: 250 MS/s
Globina pomnilnika: 12 kpts
Osnovni čas: 10 ns/div ~ 50 s/div
Občutljivost vertikalnega odklona: 5 mV/div ~ 20 V/div
Načini snemanja: Nastavitev, valovna oblika, bitmap
Načini sproženja: Rob, širina impulza, naklon, video
Operacije na valovnih oblikah: FFT
Samodejna meritev: Vrhunec-vrhunec, amplituda, vrednosti: maksimalna, minimalna, vrška, spodnja, srednja, povprečna, RMS, pred-sprožitev, frekvenca, obdobje, čas vzpona, čas padca, pozitivna/negativna vrednost impulza, izpolnitveni faktor
Frekvenčno okno: 6 bitov
Vmesniki: Mini USB

MERILNI OBMOČJA
DC napetost: 400 mV/ 4 V/ 40 V/ 400 V ±(1%+5)
AC napetost: 400 mV/ 4 V/ 40 V/ 400 V ±(1,2%+5)
DC tok: 400 µA/ 4000 µA/ 40 mA/ 4000 mA/ 4 A ±(1%+5)
AC tok: 400 µA/ 4000µA/ 40 mA/ 4000 mA/ 4 A ±(1,5%+5)
Odpornost: 400 Ohm/ 4 kOhm/ 40 kOhm/ 400 kOhm / 4 MOhm/ 40 MOhm ±(1,2%+5)
Kapacitivnost: 51,2 nF/ 512 nF/ 5,12 µF/ 51,2 µF/ 100 µF ±(3%+5)

SPLOŠNE ZNAČILNOSTI

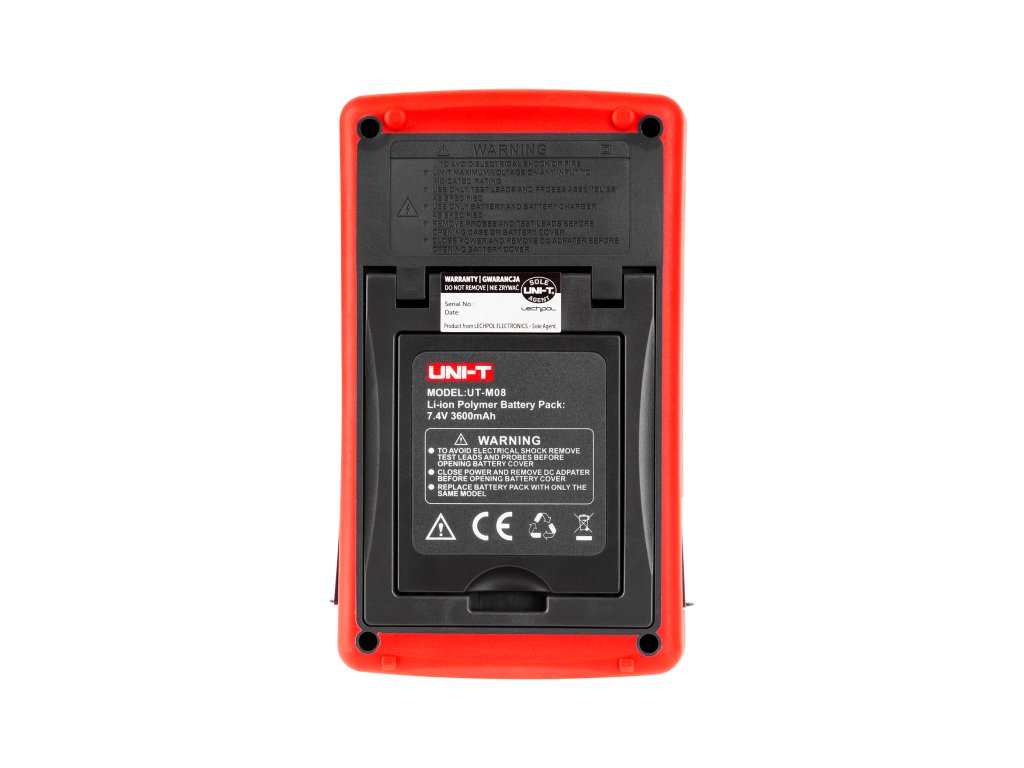

Napajanje: Litij-ionska baterija 7,4 V 3600 mAh; 100 V~240 V AC, 50 Hz/60 Hz
Zaslon: 3,5” TFT LCD (320x240 px)
Dimenzije: 199 x 118 x 49 mm
Teža: 0,9 kg

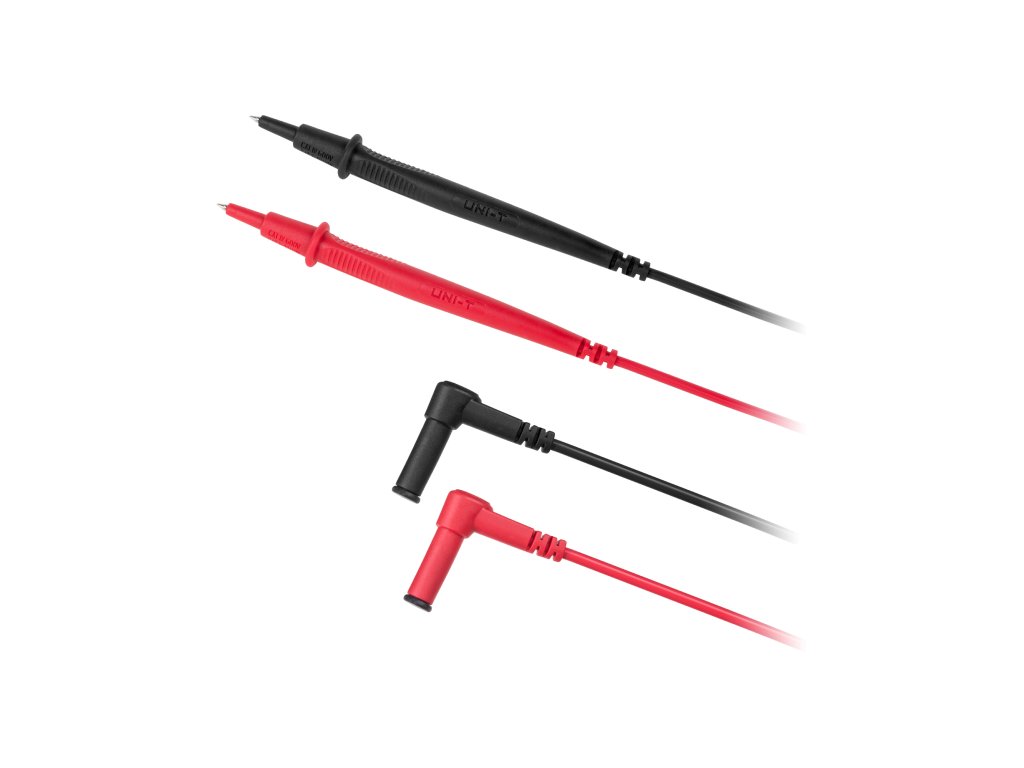

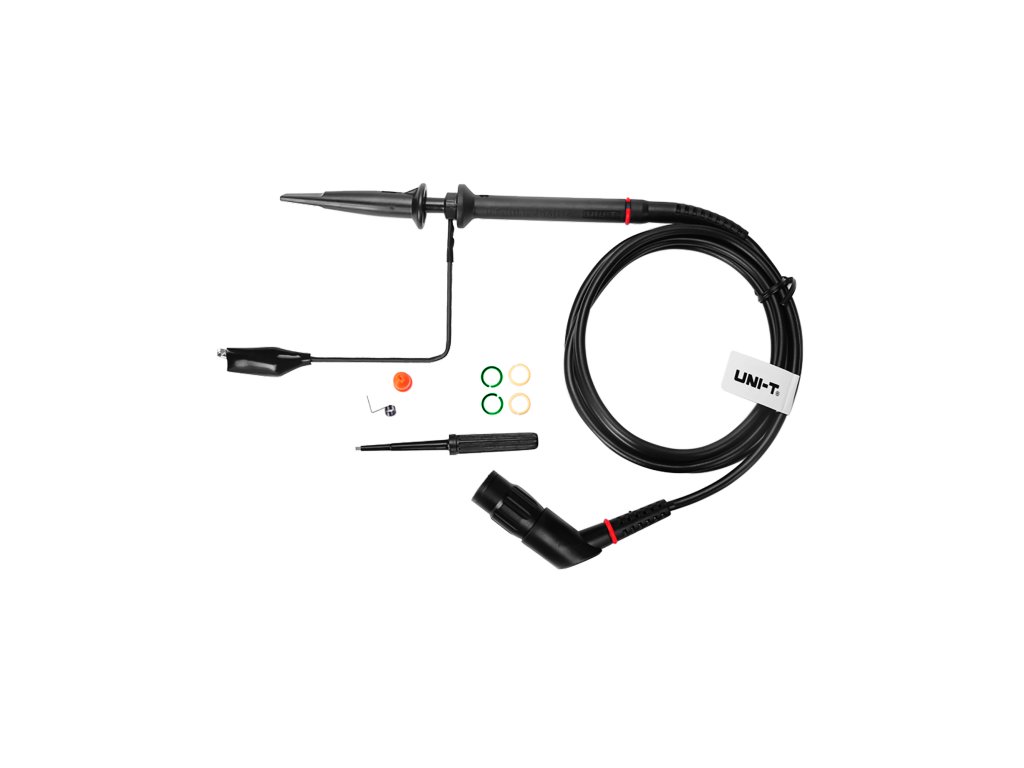

Dodatki: napajalni kabel, merilni kabli, merilna sonda, USB kabel, napajalnik, adapterji za merjenje jakosti toka
