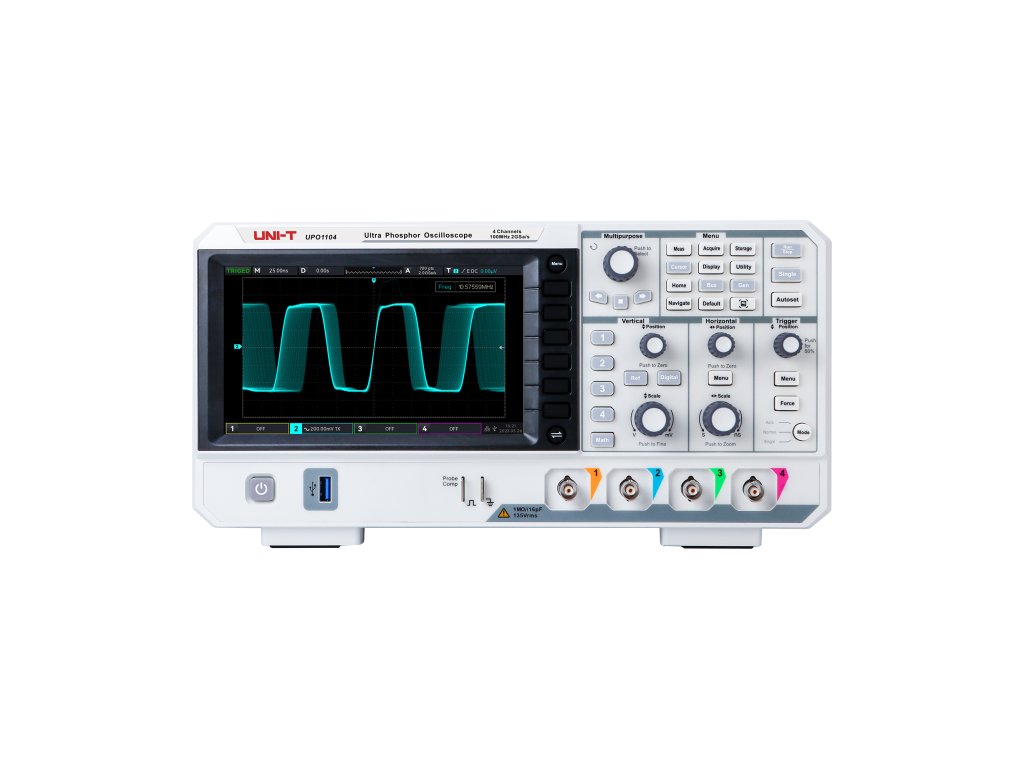

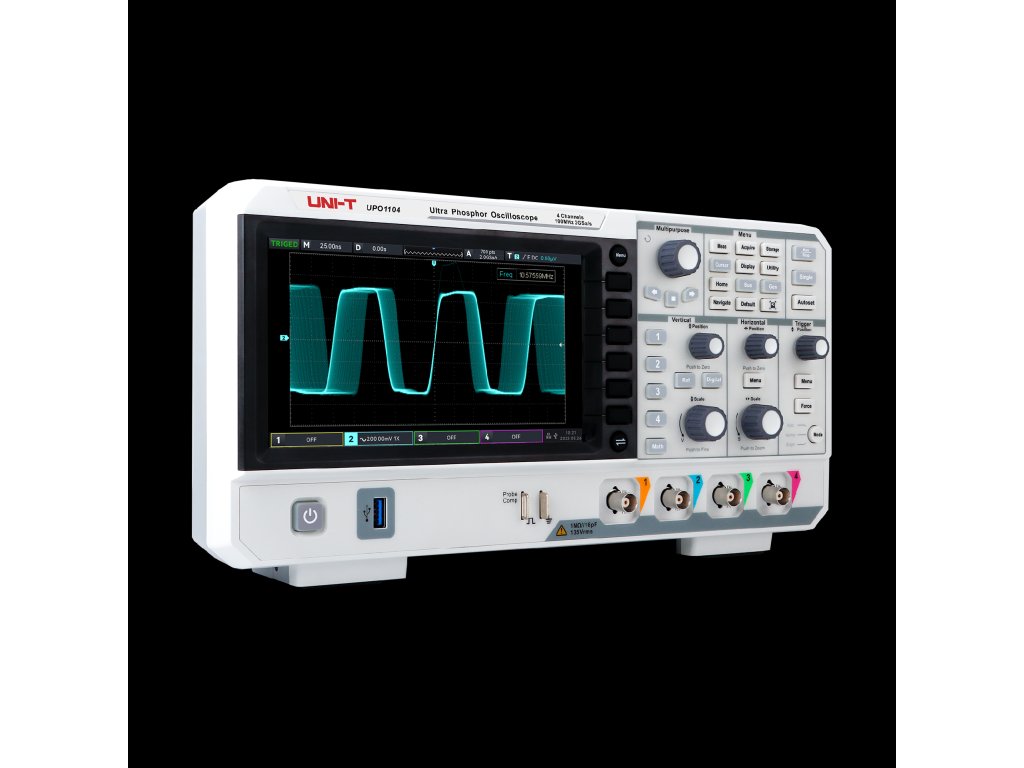

Oskiloskop Uni-T UPO1104

Product detailed description

-----------
GLAVNI PARAMETRI
-----------
Pasovna širina analognega signala: 100 MHz
Čas vzpona: <=3,5 ns
Število kanalov: 4
Vzročna frekvenca: 1 GS/s
Globina pomnilnika: 56 Mpts (1 kanal)
Hitrost zajema signalov: 500 000 wfms/s
Osnove časa: 5 ns/div ~ 50 s/div
Vhodna impedanca: (1MOhm ±2%) II (20 pF ±3 pF)
Občutljivost vertikalne ločljivosti: 1 mV/div ~ 20 V/div (1M )
Natančnost ojačenja signala: <=±3%
Zapis signalov: 120 000 okvirjev
Načini proženja: Edge, pulse width, runt, window, N-edge, delay, timeout, duration, setup/hold, slope, video, code
Možnosti dekodiranja serijskega vodila: RS232/UART, I2C
Operacije na signalih: A+B, A-B, AxB, A/B, FFT, logične operacije, napredne
Samodejno merjenje 27 parametrov: Peak-Peak, Amplitude, Maximum, Minimum, Top, Bottom, Mean, Middle, Cycle Mean,RMS, Cycle RMS, Area, Cycle Area, Overshoot, Preshoot, Frequency, Cycle, Rise Time,Fall Time, Positive Pulse, Negative Pulse, Positive Duty Ratio, Negative Duty Ratio,Delay A->B (Rising edge), Delay A->B (Falling edge), Delay B->A (Rising edge), Delay B->A (Falling edge).
Vrste prikaza rezultatov: 5 rezultatov naenkrat
Statistika meritev: Povprečje, Max, Min, standardni odmik, število meritev
Frekvenčno okno: 6 bitov

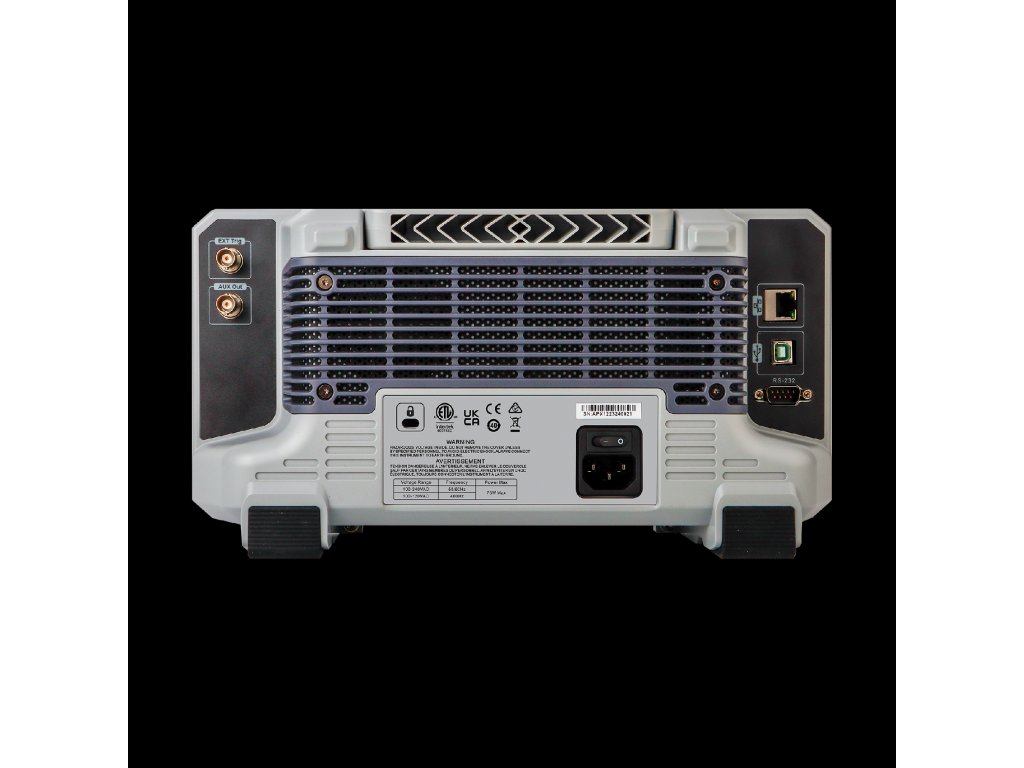

Vmesniki: USB-Host, USB-Device, LAN, EXT Trig, AUX (Trig Out, Pass/Fail, DVM)

-----------
SPLOŠNE LASTNOSTI
-----------
Napajanje: 100V~240VAC, 50Hz/60Hz
Zaslon: 7” TFT LCD, WVGA (800×480 px)
Teža: 2,45 kg
Dimenzije: 336 x 170 x 110 mm
